  4. PILLAR

VERBINDUNGSSYSTEM STÜTZE-DECKE

PILLAR

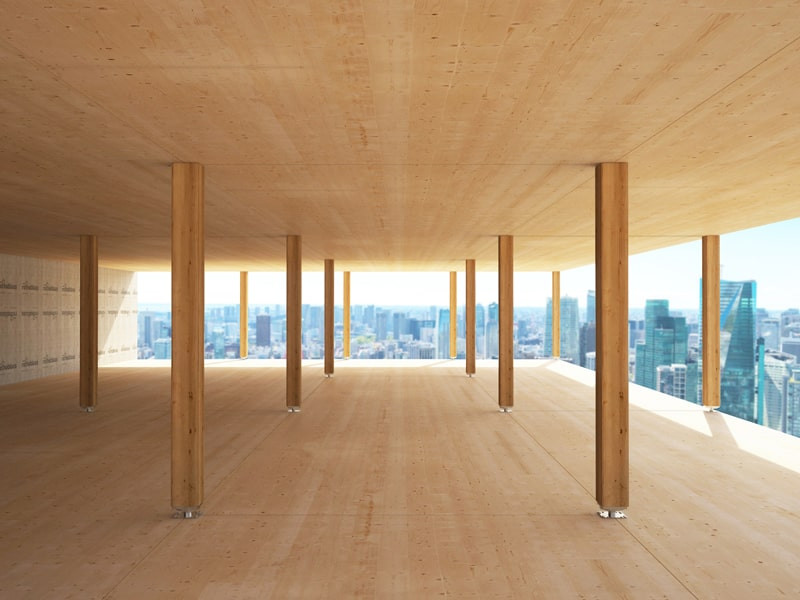

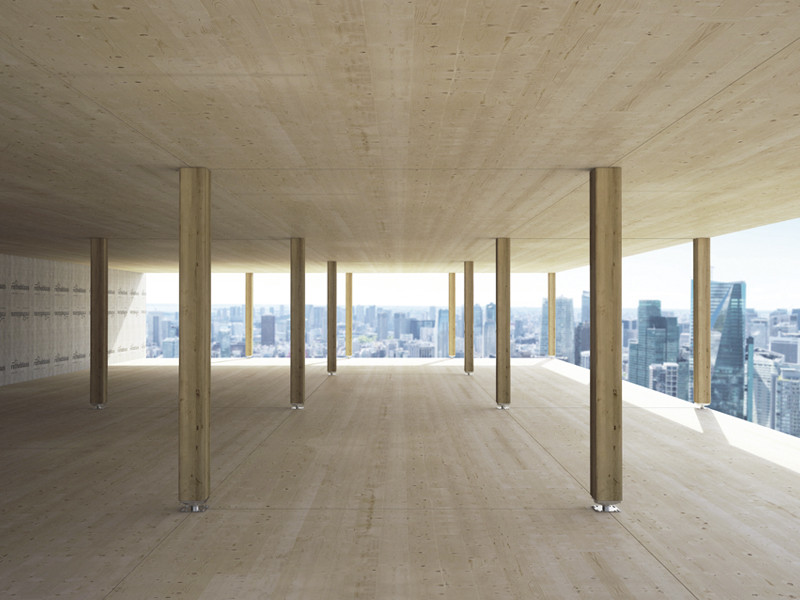

PILLAR ist das revolutionäre Verbindungssystem zum Errichten von Konstruktionen mit Stütze-Decke-Systemen, die bis heute undurchführbar waren, mit einem Abstand zwischen den Stützen bis zu 3,5 x 7,0 Metern.

Es ermöglicht die Übertragung von über 5000 kN vertikaler Kraft von Stütze zu Stütze.

Video

PILLAR, DAS VERBINDUNGSYSTEM, MIT DEM SIE BISHER UNDENKBARE KONSTRUKTIONEN FERTIGEN KÖNNEN

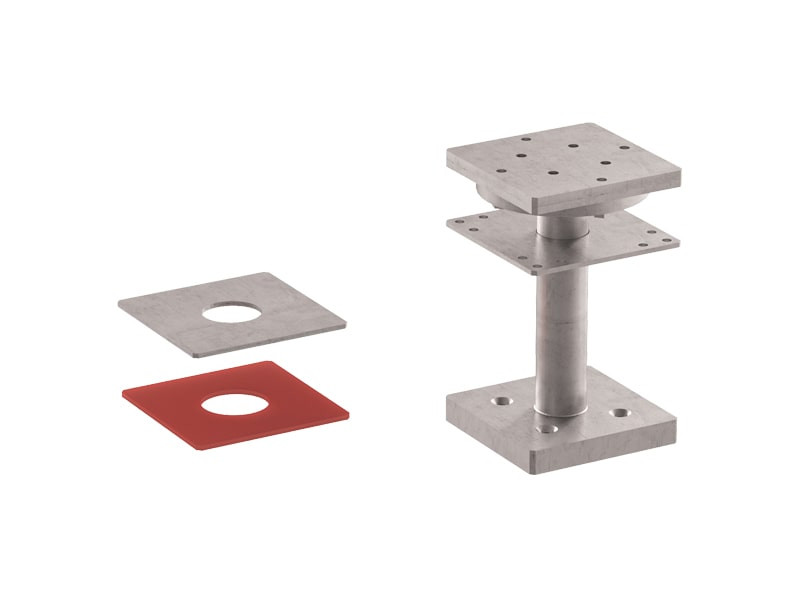

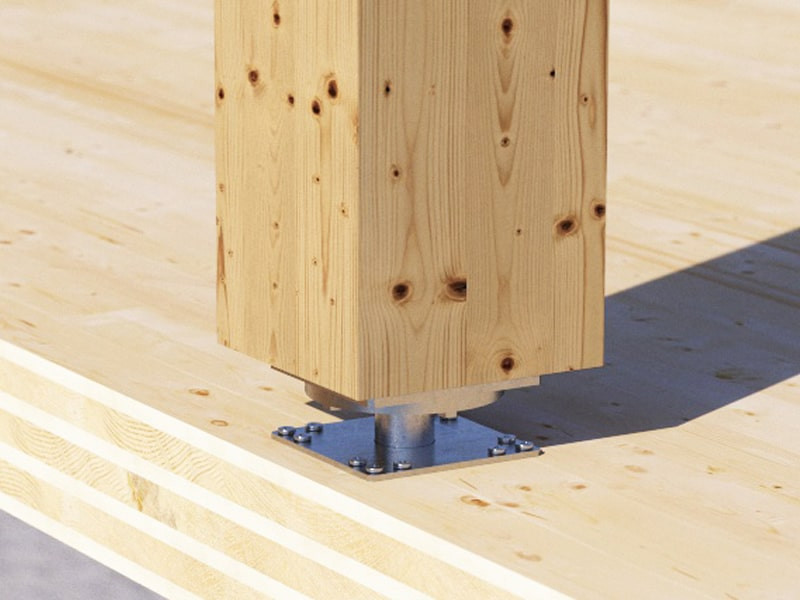

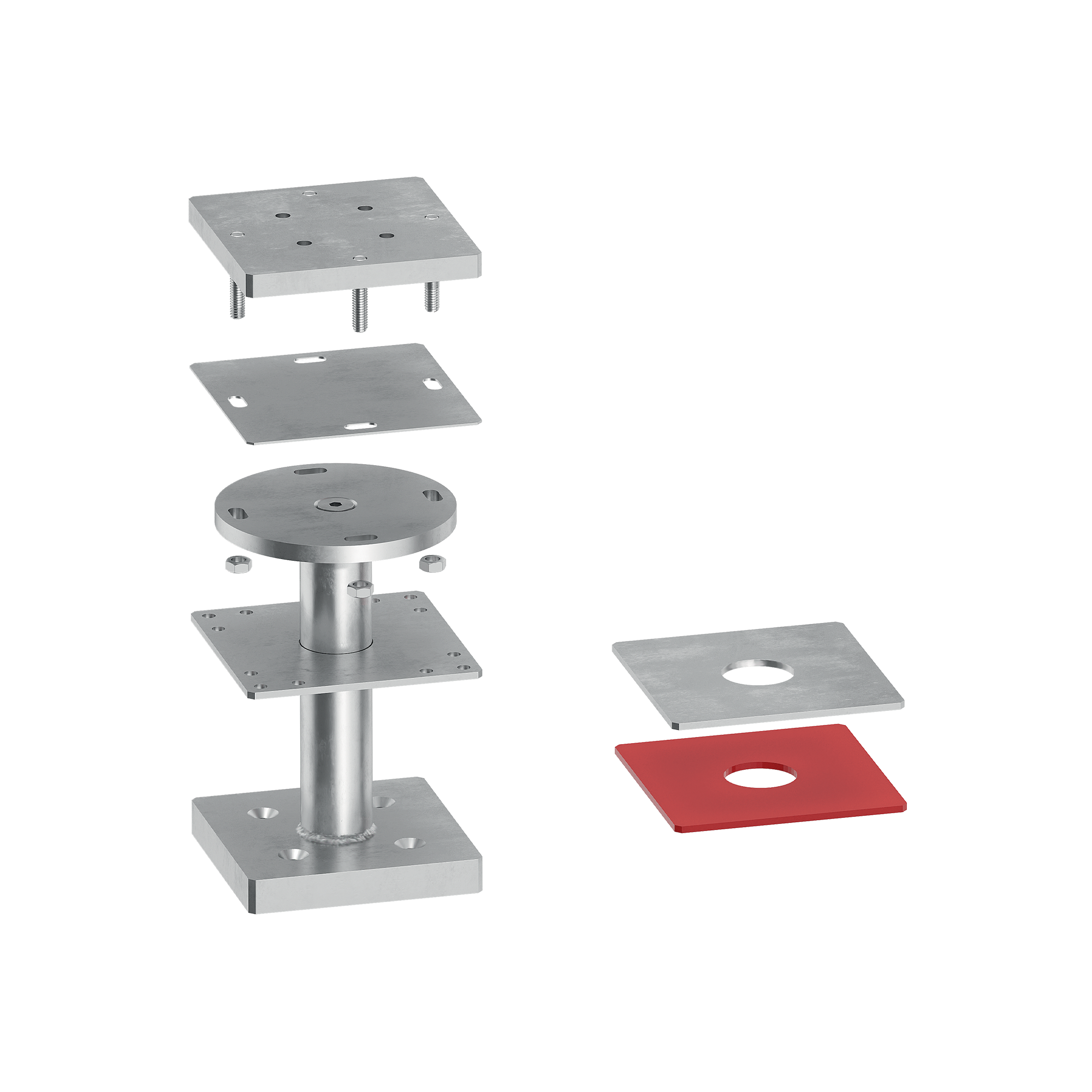

Der Verbinder PILLAR wurde für den Bau von Flachdecken aus BSP konzipiert, die direkt und ohne den Einsatz von abgesenkten Balken auf den Stützen aufgelagert werden. Ideal für mehrgeschossige Gebäude auf Stützen.

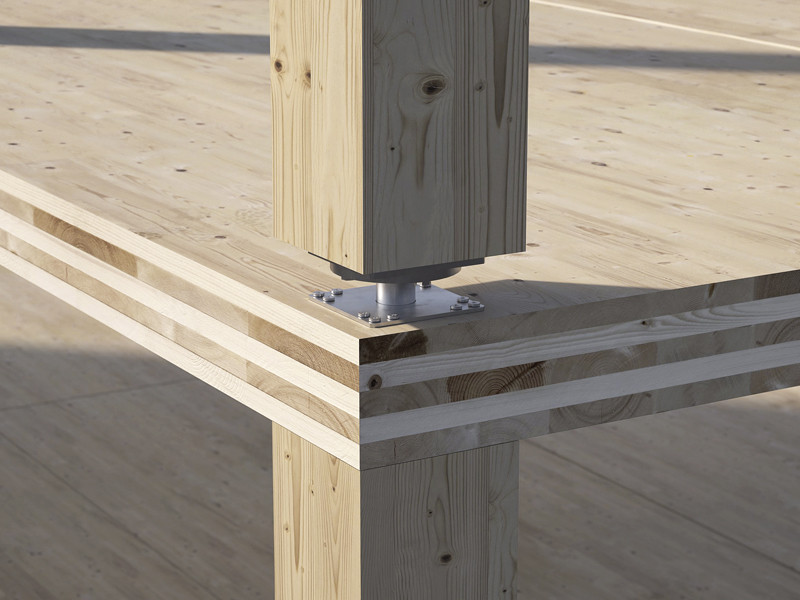

Druckfestigkeit bis 500 t dank seines Stahlkerns, der ein Querdruckversagen der Platten verhindert. Im Einsatz der Stützen verborgen, ermöglicht es eine geringere Stärke der Deckenbeläge. Bei Verwendung in Kombination mit dem SPIDER-System ist er ideal für den Einsatz auf Stützen in den Ecken oder am Umfang der Stützenraster.

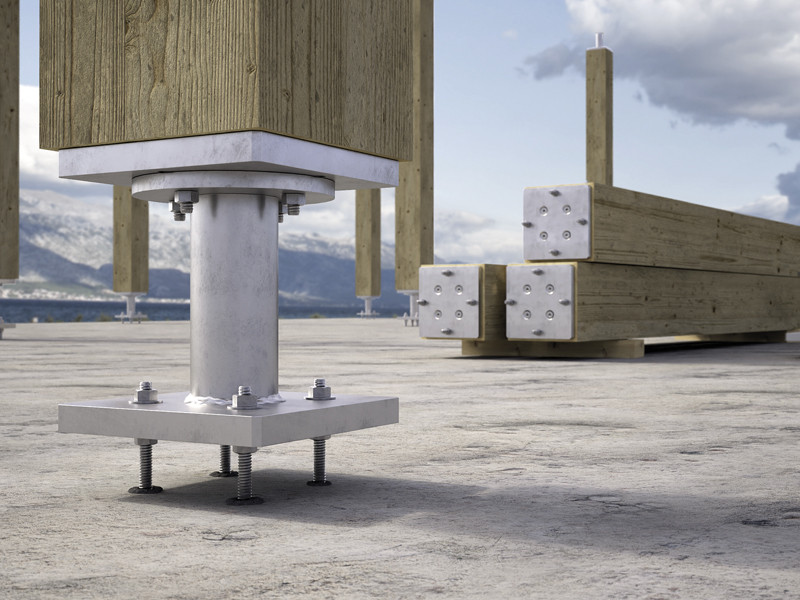

PILLAR ist eine vielseitige Verbindung, die auch für Verbindungen zwischen Brettsperrholzplatten und Beton- oder Stahlstützen berechnet und zertifiziert ist. Stahlklasse S355-S690 mit galvanischer Verzinkung. Konzipiert für den Einsatz mit Stützen aus Massivholz, Brettschichtholz, LVL, Stahl und Stahlbeton.

Technische Dokumentation

Technisches Datenblatt
ETA-Zertifizierung
CAD File
BIM.ifc File
BIM.rfa File

PILLAR

ART.-NR. Ø
[mm]
H
[mm]
Größen
[mm]
Stk.
PIL60S160 60 160 A=200 B=200 1
PIL60S180 60 180 A=200 B=200 1
PIL60S200 60 200 A=200 B=200 1
PIL60S220 60 220 A=200 B=200 1
PIL60S240 60 240 A=200 B=200 1
PIL60S280 60 280 A=200 B=200 1
PIL80S160 80 160 A=200 B=240 1
PIL80S180 80 180 A=200 B=240 1
PIL80S200 80 200 A=200 B=240 1
PIL80S220 80 220 A=200 B=240 1
PIL80S240 80 240 A=200 B=240 1
PIL80S280 80 280 A=200 B=240 1
PIL80M160 80 160 A=240 B=280 1
PIL80M180 80 180 A=240 B=280 1
PIL80M200 80 200 A=240 B=280 1
PIL80M220 80 220 A=240 B=280 1
PIL80M240 80 240 A=240 B=280 1
PIL80M280 80 280 A=240 B=280 1
PIL80L160 80 160 A=280 B=280 1
PIL80L180 80 180 A=280 B=280 1
PIL80L200 80 200 A=280 B=280 1
PIL80L220 80 220 A=280 B=280 1
PIL80L240 80 240 A=280 B=280 1
PIL80L280 80 280 A=280 B=280 1
PIL100S160 100 160 A=240 B=240 1
PIL100S180 100 180 A=240 B=240 1
PIL100S200 100 200 A=240 B=240 1
PIL100S220 100 220 A=240 B=240 1
PIL100S240 100 240 A=240 B=240 1
PIL100S280 100 280 A=240 B=240 1
PIL100M160 100 160 A=280 B=280 1
PIL100M180 100 180 A=280 B=280 1
PIL100M200 100 200 A=280 B=280 1
PIL100M220 100 220 A=280 B=280 1
PIL100M240 100 240 A=280 B=280 1
PIL100M280 100 280 A=280 B=280 1
PIL120S160 120 160 A=280 B=280 1
PIL120S180 120 180 A=280 B=280 1
PIL120S200 120 200 A=280 B=280 1
PIL120S220 120 220 A=280 B=280 1
PIL120S240 120 240 A=280 B=280 1
PIL120S280 120 280 A=280 B=280 1
PIL120M160 120 160 A=280 B=280 1
PIL120M180 120 180 A=280 B=280 1
PIL120M200 120 200 A=280 B=280 1
PIL120M220 120 220 A=280 B=280 1
PIL120M240 120 240 A=280 B=280 1
PIL120M280 120 280 A=280 B=280 1
PIL100L160 100 160 B=280 1
PIL100L180 100 180 B=280 1
PIL100L200 100 200 B=280 1
PIL100L220 100 220 B=280 1
PIL100L240 100 240 B=280 1
PIL100L280 100 280 B=280 1
PIL120L160 120 160 B=280 1
PIL120L180 120 180 B=280 1
PIL120L200 120 200 B=280 1
PIL120L220 120 220 B=280 1
PIL120L240 120 240 B=280 1
PIL120L280 120 280 B=280 1

XYLOFON WASHER

ART.-NR. Beschreibung Stk.
XYLW3560200 for PIL60S 1
XYLW3580240 for PIL80S 1
XYLW3580280 for PIL80M-PIL80L 1
XYLW35100240 for PIL100S 1
XYLW35100280 for PIL100M-PIL100L 1
XYLW35120280 for PIL120S-PIL120M-PIL120L 1
XYLW5060200 for PIL60S 1
XYLW5080240 for PIL80S 1
XYLW5080280 for PIL80M-PIL80L 1
XYLW50100240 for PIL100S 1
XYLW50100280 for PIL100M-PIL100L 1
XYLW50120280 for PIL120S-PIL120M-PIL120L 1
XYLW7060200 for PIL60S 1
XYLW7080240 for PIL80S 1
XYLW7080280 for PIL80M-PIL80L 1
XYLW70100240 for PIL100S 1
XYLW70100280 for PIL100M-PIL100L 1
XYLW70120280 for PIL120S-PIL120M-PIL120L 1
XYLW8060200 for PIL60S 1
XYLW8080240 for PIL80S 1
XYLW8080280 for PIL80M-PIL80L 1
XYLW80100240 for PIL100S 1
XYLW80100280 for PIL100M-PIL100L 1
XYLW80120280 for PIL120S-PIL120M-PIL120L 1
XYLW9060200 for PIL60S 1
XYLW9080240 for PIL80S 1
XYLW9080280 for PIL80M-PIL80L 1
XYLW90100240 for PIL100S 1
XYLW90100280 for PIL100M-PIL100L 1
XYLW90120280 for PIL120S-PIL120M-PIL120L 1

DISTRIBUTION PLATE

ART.-NR. Beschreibung Stk.
SP60200 for PIL60S 1
SP80240 for PIL80S 1
SP80280 for PIL80M-PIL80L 1
SP100240 for PIL100S 1
SP100280 for PIL100M-PIL100L 1
SP120280 for PIL120S-PIL120M-PIL120L 1
