Seilsystem auf Holz: Absturzsicherungssysteme für Holzbauten

Die Installation eines Seilsystems auf Stützen oder Untergründen aus Holz erfordert die Planung eines permanenten Absturzsicherungssystems, bei dem die spezifischen Eigenschaften des Baustoffs berücksichtigt werden. Im Unterschied zur Montage auf Beton oder Stahl erfordert die Installation eines Seilsystems auf Holz einen gezielten technischen Ansatz, der sowohl die mechanischen Eigenschaften des Materials als auch das Langzeitverhalten des Anschlagpunkts berücksichtigt.

Rothoblaas bietet zertifizierte Anschlageinrichtungen für Holzkonstruktionen, die europaweit eingesetzt werden. In Dänemark installierte das Unternehmen Rebteknikeren ApS das H-RAIL-System in Kombination mit dem Anschlagpunkt WING an einer Holzkonstruktion mit großen Spannweiten. Ziel war es, die Seilzugangstechnik als primäre Anwendungslösung für künftige Instandhaltungseingriffe zu ermöglichen.

Technische Herausforderungen des Seilsystems auf Holz

Holz ist ein anisotropes Material und unterliegt hygrothermischen Schwankungen: Kontinuierliche Feuchtigkeits- und Temperaturzyklen verändern im Laufe der Zeit sein Volumen. Dies birgt das Risiko, dass die Scherfestigkeit der Schrauben allmählich nachlässt und die Stabilität der Verankerung beeinträchtigt wird. Im Gegensatz zu Beton ist eine Qualitätsminderung von Bauteilanschlüssen auf Holz möglicherweise mit bloßem Auge schwerer zu erkennen.

Bei einem Absturz kann die auf den Untergrund übertragene Stoßkraft deutlich über 10 kN liegen. An einem Holzbalken erzeugt eine starre Verankerung lokale Torsions- und Scherkräfte, die die Fasern zu spalten drohen oder zu einem partiellen Versagen führen können. Ein weiterer kritischer Faktor ist die Abdichtung der Bahnen: Wenn die Abdichtungsschichten durchdrungen werden, um die neutrale Faser der Holzoberflächen zu erreichen, können Wärmebrücken und Einsickerungspunkte entstehen, die im Laufe der Zeit zu innerer Fäulnis führen.

Aus diesen Gründen muss die Planung eines Seilsystems auf Holz nicht nur das Produkt, sondern das System als Ganzes berücksichtigen: von der Befestigung über die Lastverteilung bis hin zum einwandfreien Zustand des Dachaufbaus.

Schienen-Seilsystem auf Holz: das H-RAIL-System

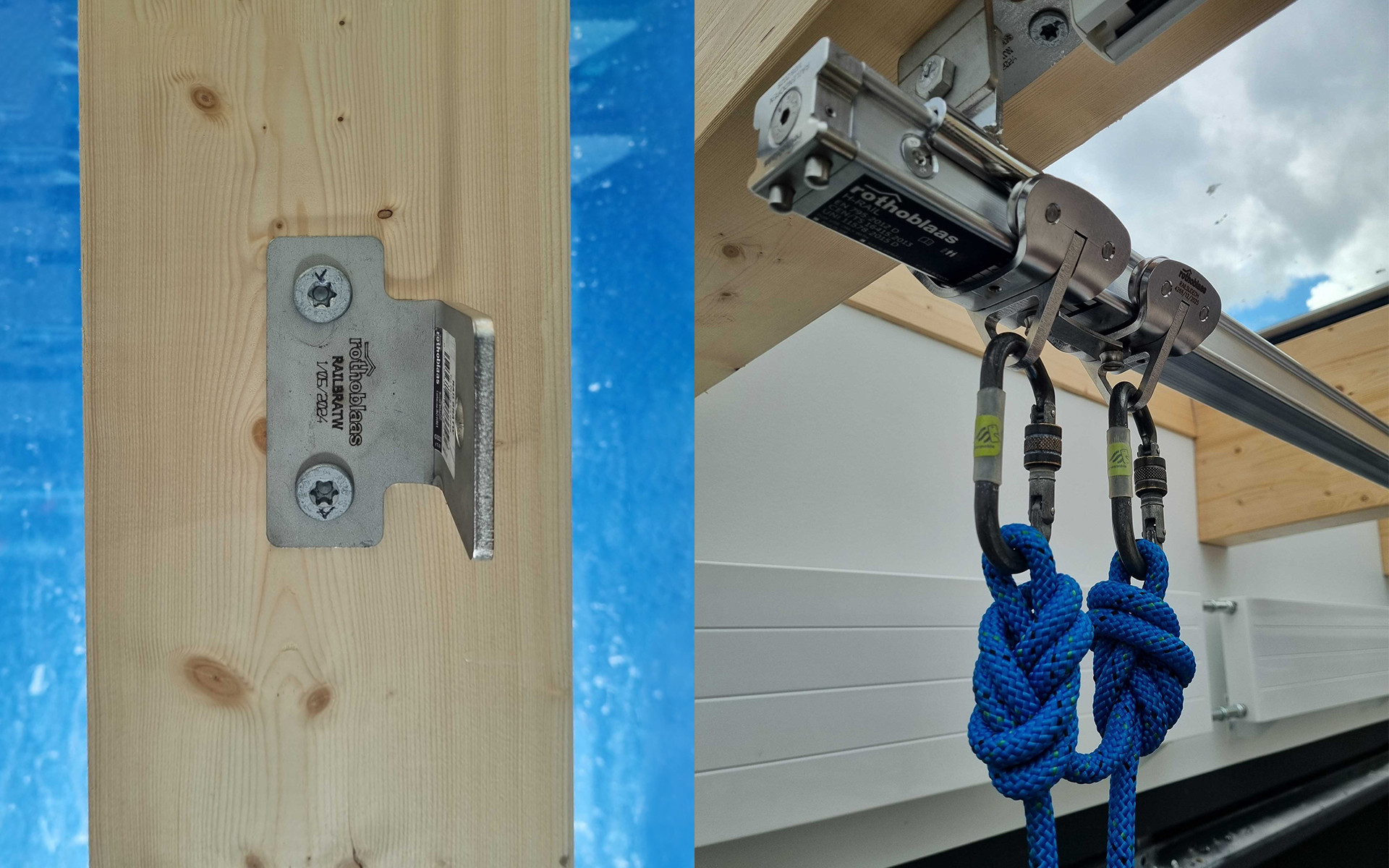

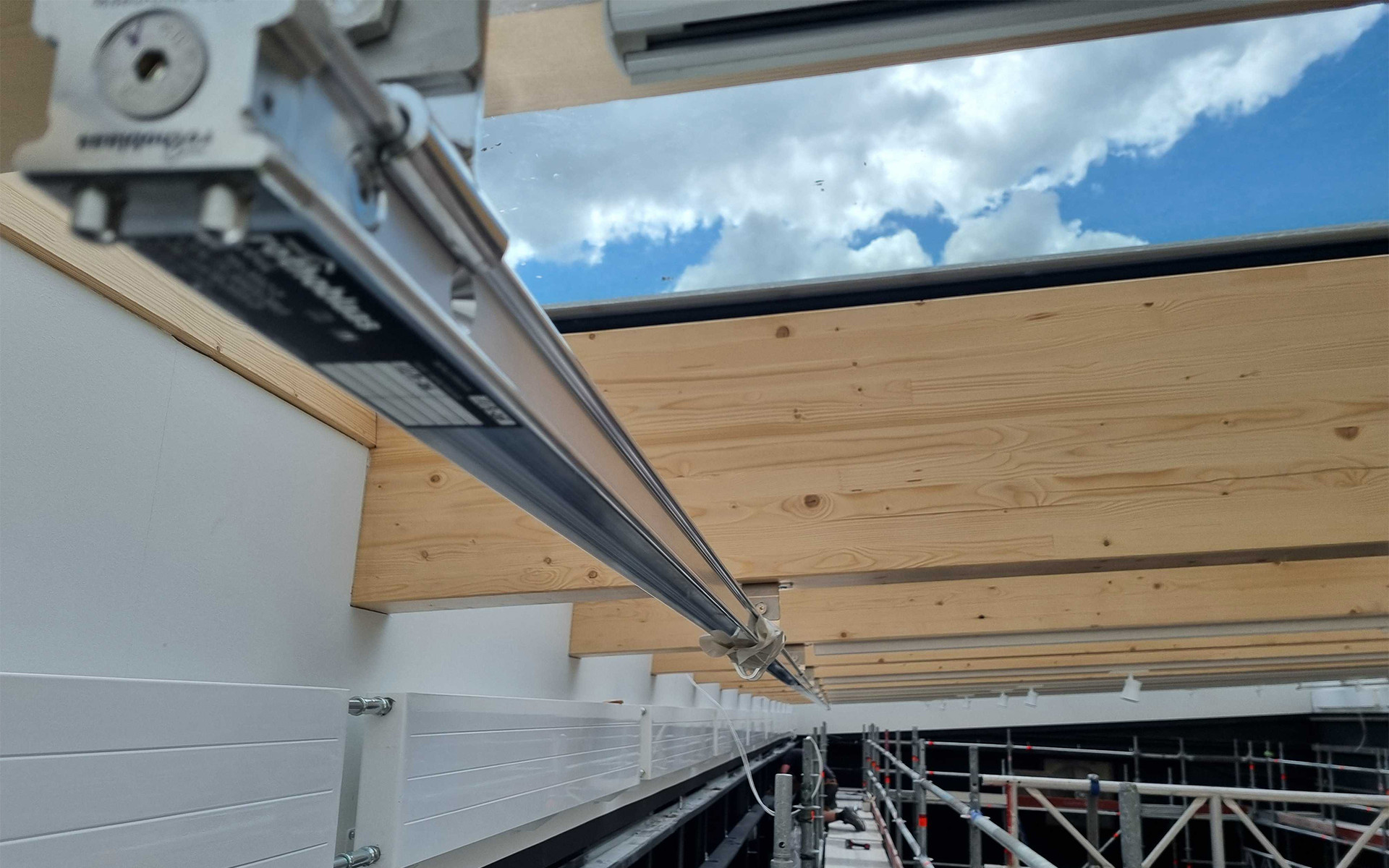

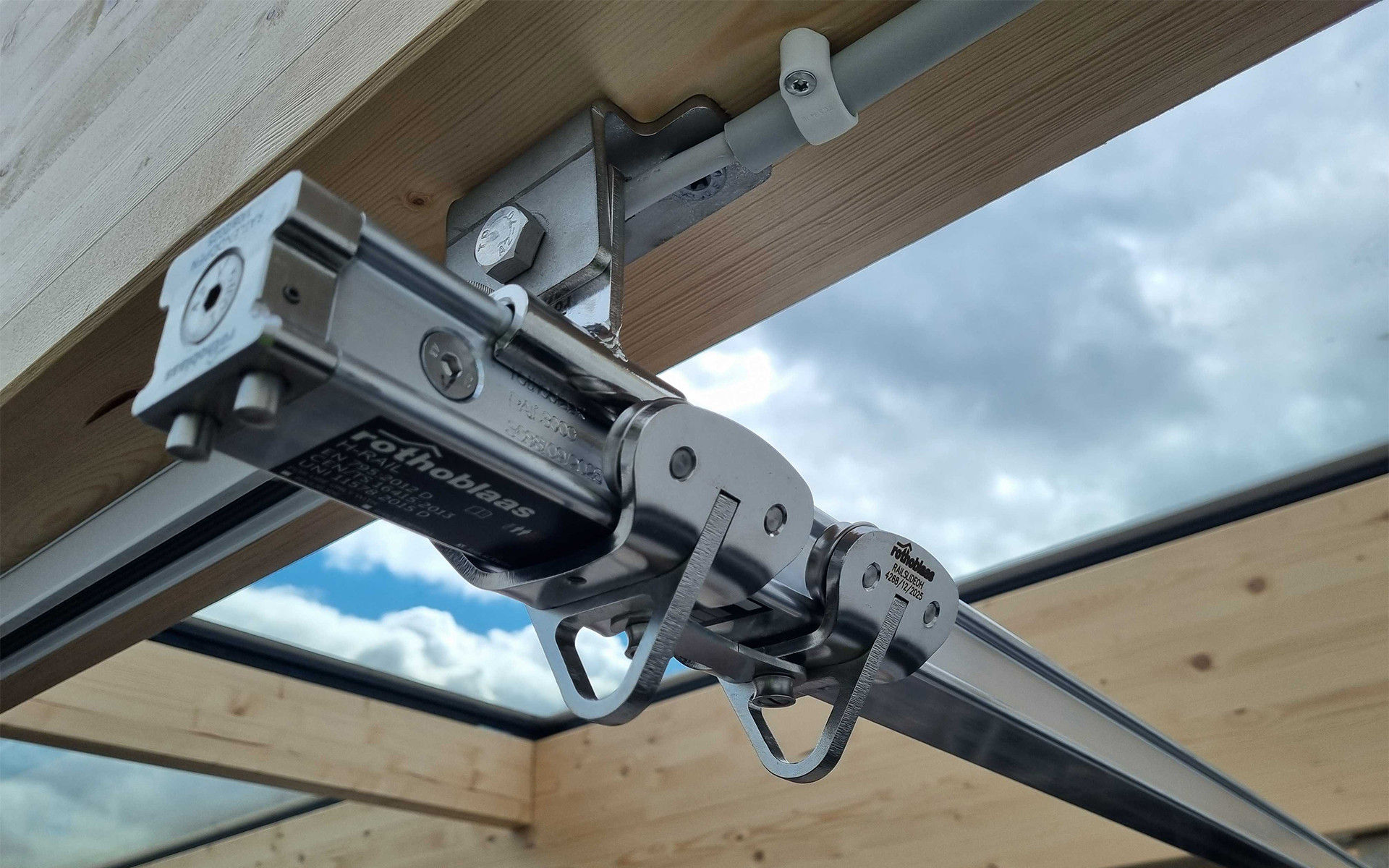

Das Seilsystem mit Schiene H-RAIL ist ein starres, modulares Absturzsicherungssystem, mit dem horizontale Schienensicherungssysteme mit einer geringeren Anzahl an Befestigungen erstellt werden können. Aufgrund der Lastverteilung auf mehrere Auflagepunkte ist H-RAIL besonders für Holzkonstruktionen geeignet, bei denen die Konzentration der Kräfte auf einen einzelnen Bauteilanschluss das Risiko einer Beschädigung der Fasern erhöht.

Das modulare System lässt sich an verschiedene Geometrien anpassen: Die Schiene kann für gerade und gebogene Strecken konfiguriert werden, bei denen Biegeradien und Ecken von 90° bis 180° einstellbar sind. H-RAIL ist in kundenspezifischen RAL-Farben und mit Eloxierung in mehreren Ausführungen erhältlich, sodass sich das Produkt optisch in unterschiedliche architektonische Konstruktionen einfügt.

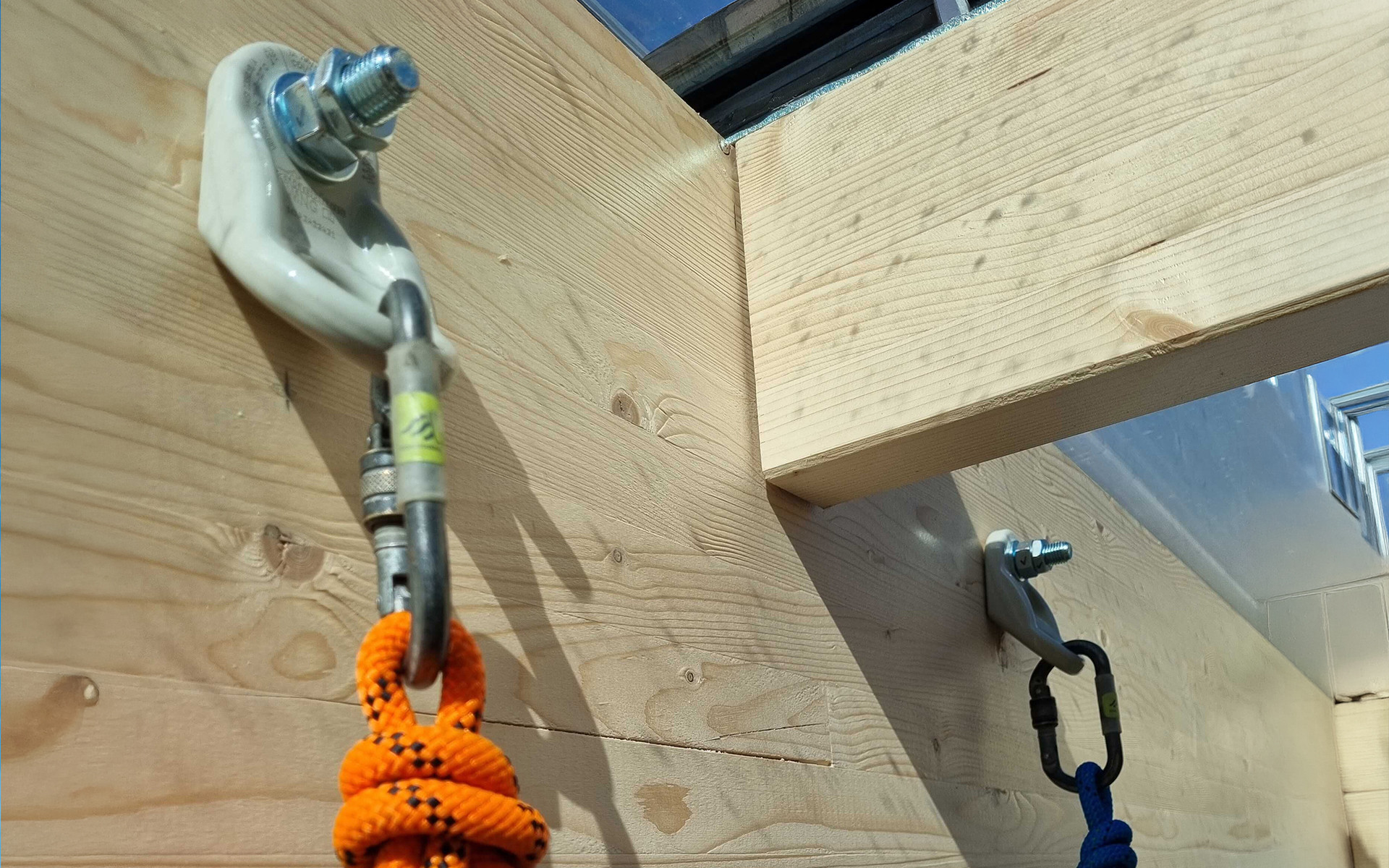

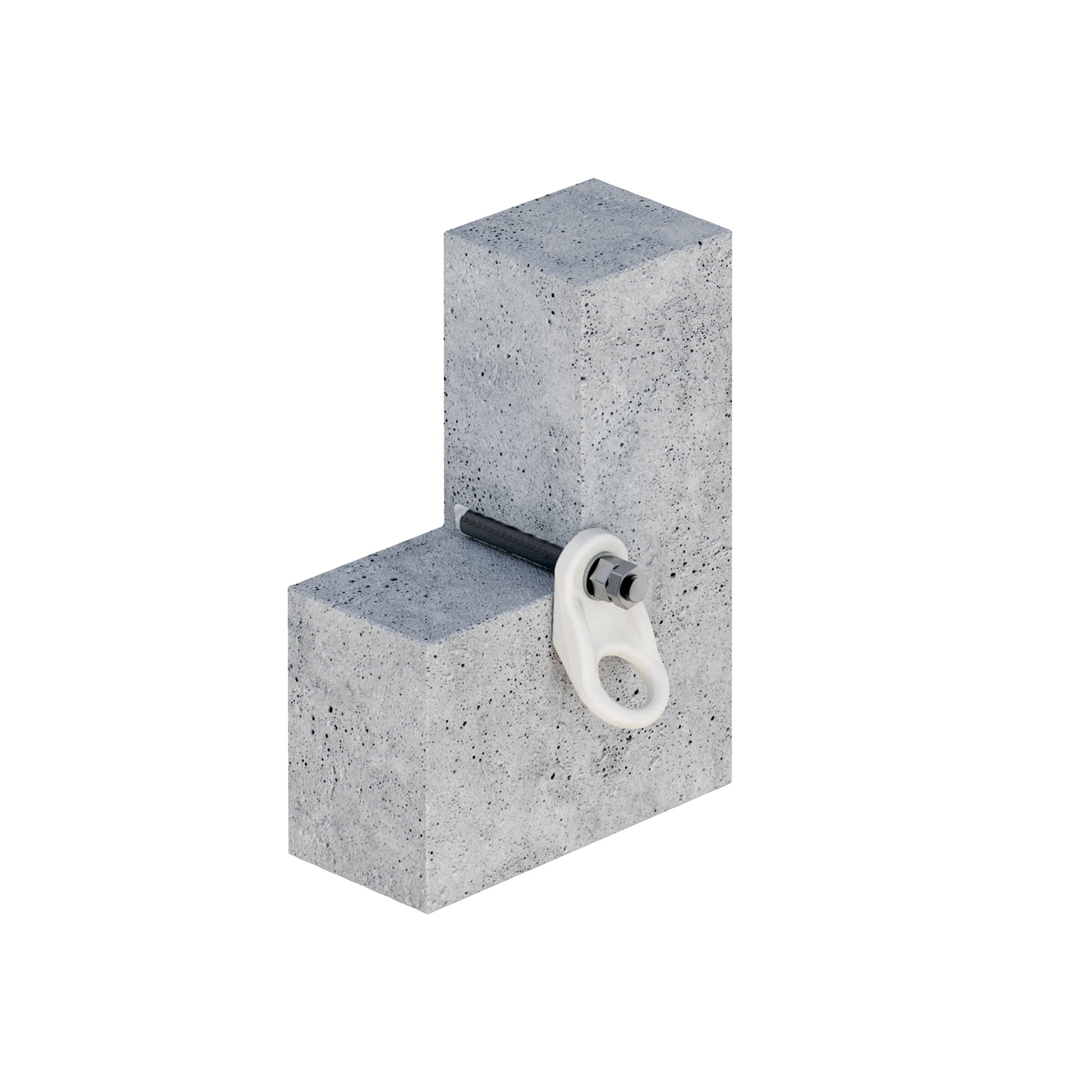

Der Einzelanschlagpunkt WING lässt sich mit dem System für Seilzugangstechnik und Arbeiten am hängenden Seil kombinieren und bietet Kapazitäten für bis zu 3 Anwender gleichzeitig. WING ist robust und zertifiziert; es eignet sich für die Absturzsicherung wie auch für den Dauereinsatz bei Höhenarbeiten.

Seilzugangstechnik bei Holzkonstruktionen

Seilzugangstechnik ist häufig die effizienteste Lösung für Eingriffe an Dächern. Dies gilt ebenfalls bei Holzbalken und großen Spannweiten, bei denen die Montage von Gerüsten oder Arbeitsbühnen mit erheblichen Kosten und hohem Zeitaufwand verbunden ist. Ein permanentes Schienensystem wie H-RAIL ermöglicht wiederholbare Zugänge ohne zusätzliche Ausrüstungen und reduziert langfristig die Instandhaltungskosten.

Beim dänischen Projekt von Rebteknikeren ApS wurde die Seilzugangstechnik von Anfang an als primäre Lösung gewählt, sowohl aus wirtschaftlichen als auch arbeitstechnischen Gründen. Diese Entscheidung wirkte sich direkt auf die Bemessung und das Layout der Anschlageinrichtungen für Arbeiten am hängenden Seil aus.

Technischer Support bei der Planung des Systems

Die Planung eines Seilsystems auf Holz muss vor dem Abschluss der Konstruktion erfolgen. Durch die Bestimmung der Position der Befestigungen, der Tragfähigkeit der Balken an den Anschlagpunkten und des Schienenverlaufs bereits in der Planungsphase kann das System ohne weitere Eingriffe integriert werden.

Im Fall des dänischen Projekts war das technische Beraterteam von Rothoblaas von Anfang an beteiligt und arbeitete gemeinsam mit dem Monteur an den Konzeptzeichnungen. Der technische Support umfasste die Überprüfung des Layouts, die Bemessung des Systems sowie die Erstellung der Dokumentation für die Lieferung.

Für weitere Informationen zu den Schienenseilsystemen und den Lösungen für Seilzugangstechnik an Holzkonstruktionen:https://www.rothoblaas.de/produkte/absturzsicherungssysteme
