GREEN LINE
GREEN LINE ist das auflastgehaltene Seilsystem. Das durchdringungsfreie System verhindert das Auftreten von Wärmebrücken und garantiert die langfristige Abdichtung der Konstruktion. Ideal für flache Gründächer mit einer Neigung bis zu 5°; schnelle Montage
Beschreibung
GREEN LINE, das Seilsystem mit Auflast, das Ihr Dach schützt.

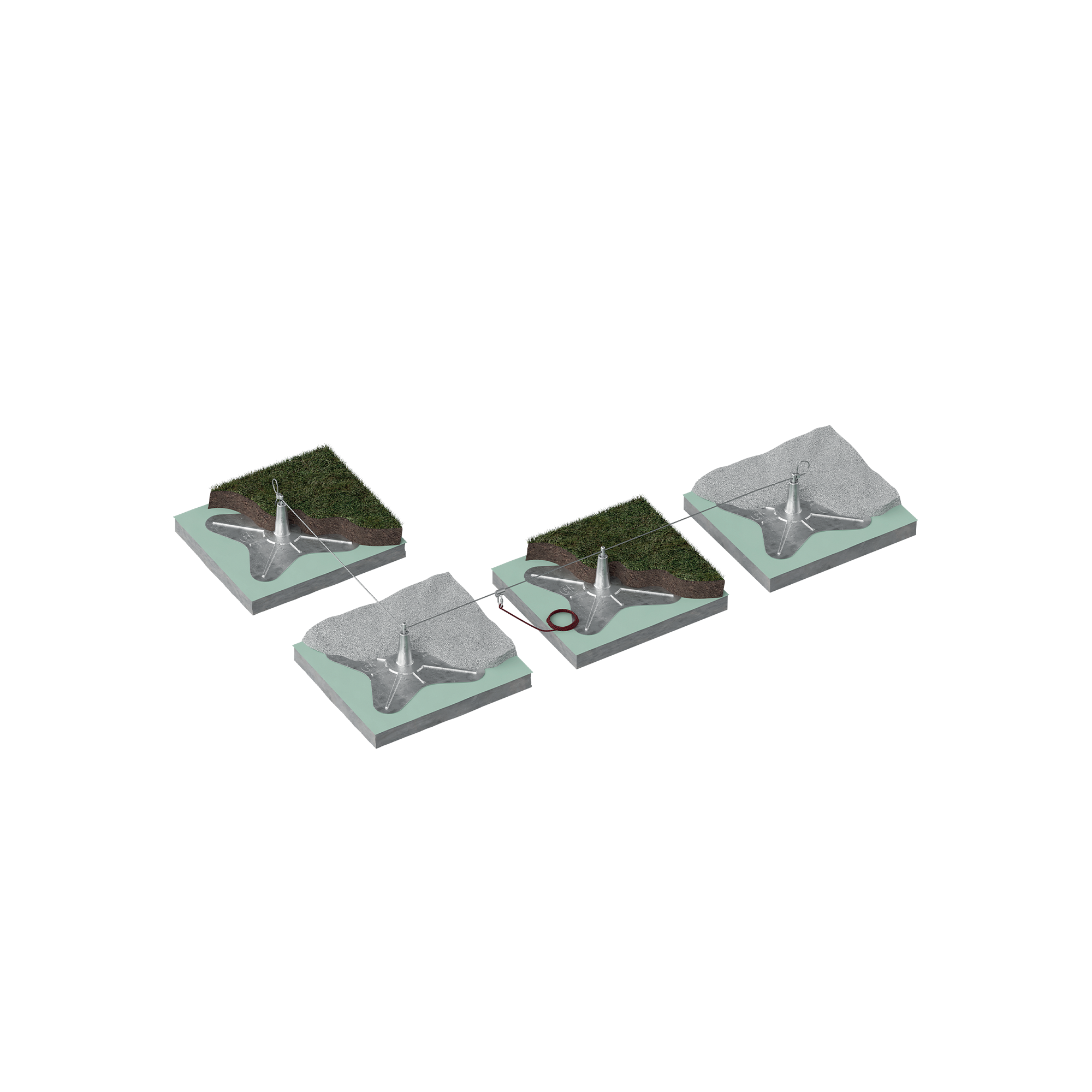

Das auflastgehaltene Seilsystem GREEN LINE ist das spezielle System für Gründächer. Es besteht aus wenigen Komponenten, die die Montage erleichtern und beschleunigen. Da die Montage durchdringungsfrei erfolgt, wird die Dämmschicht des Bauwerks nicht beeinträchtigt.

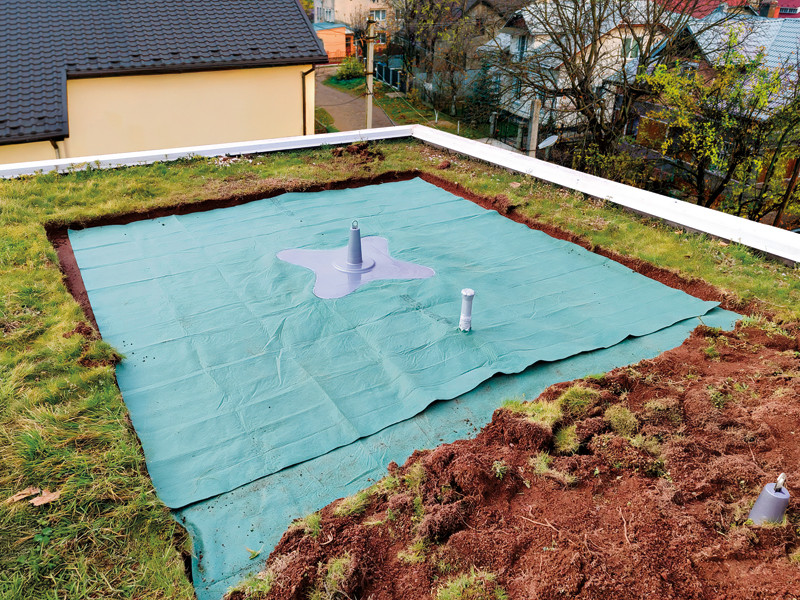

Unabhängig von der Art des Materials für die Auflast, kann es auf jedem begrünten Dach installiert werden. Einmal bedeckt, ist GREEN LINE kaum mehr sichtbar. Das Seilsystem hält Belastungen in der Ebene (360°) stand und ist für den Einsatz auf Flachdächern ausgelegt.
Technische Dokumentation
-
Technisches Datenblatt
-
Erklärung zur Montage und Überprüfung
GREEN LINE
| ART.-NR. | Beschreibung | Material | d₁
[mm]
|
B
[mm]
|
H
[mm]
|
L
[mm]
|
Stk. |
|---|---|---|---|---|---|---|---|
| GREENSUP | life line terminal/intermediate element | AISI 316L stainless steel grade 1.4404 | 250 | - | 300 | - | 1 |
| GREENCARPET | tarpaulin with possibility of installing ballasts 3x3 m with external cone | glass fibre reinforced plastic (GFRP) | - | 3000 | - | 3000 | 1 |
| GREENHEAD | Locking head | Stainless steel 1.4408 / AISI 316 | - | 40 | 57.5 | - | 1 |
| GREENCLAMPS | Rope clamp | Stainless steel 1.4408 / AISI 316 | - | 29 | 29 | - | 1 |
| GREENCAP | Heat shrink tubing | - | 8 | - | - | - | 1 |
| CABLE | Ø8 7 x 7 | stainless steel - AISI316 | - | - | - | - | 1 |
