DIFFUSIONSOFFENE UND UV-BESTÄNDIGE MONOLITHISCHE BAHN
TRASPIR EVO UV 115
Die hochdiffusionsoffene monolithische Bahn TRASPIR EVO UN 115 gewährleistet dank der besonderen Mischung hohe Wasserundurchlässigkeit und ausgezeichneten Wetterschutz. Nach EN 13501-1 zertifiziere Flammhemmung mit Euroklasse-Brandschutzklasse B-s1, d0. Eine Bahn mit ausgezeichnetem Preis-Leistungs-Verhältnis.

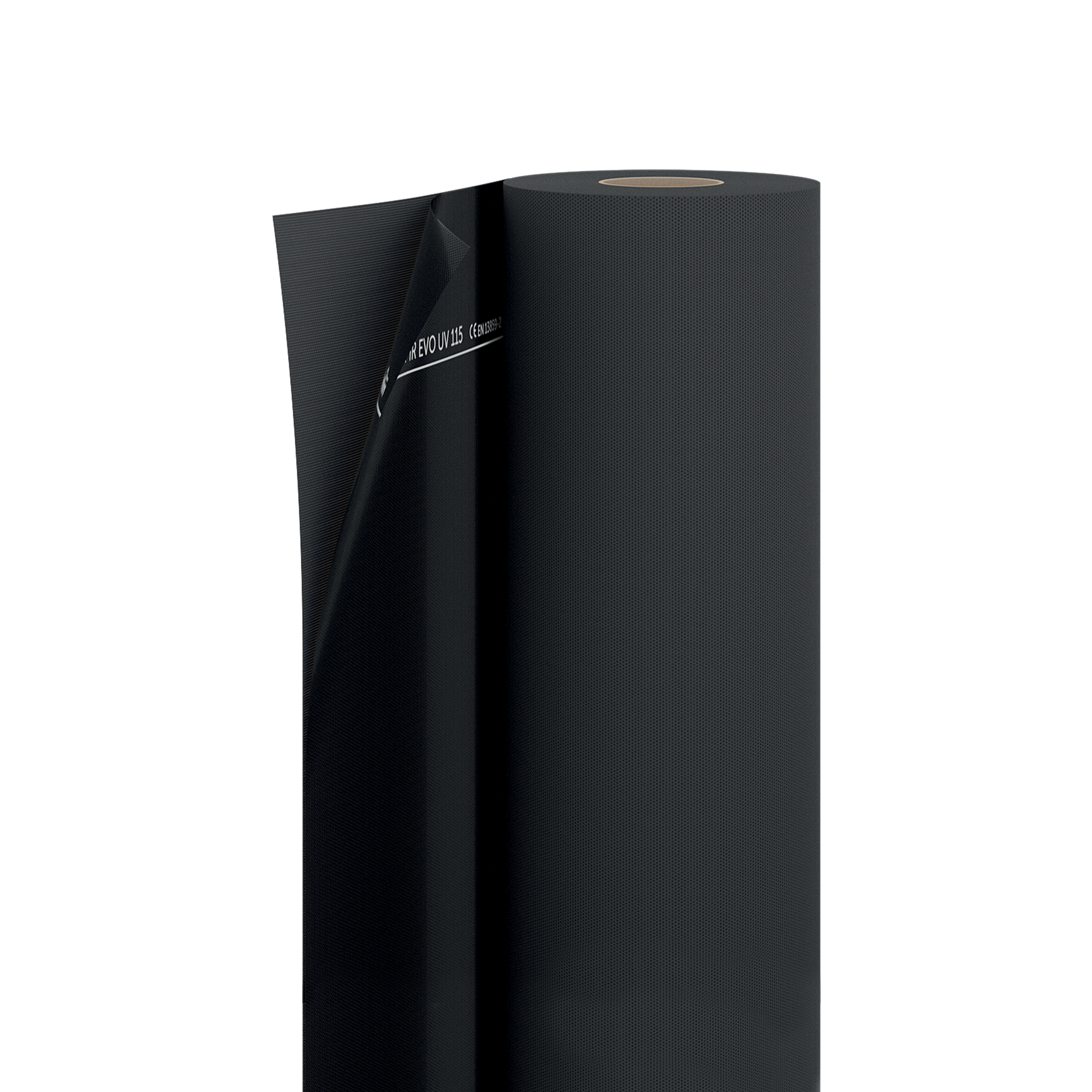

TRASPIR EVO UV 115, die monolithische hochdiffusionsoffene Bahn mit UV-Festigkeit.

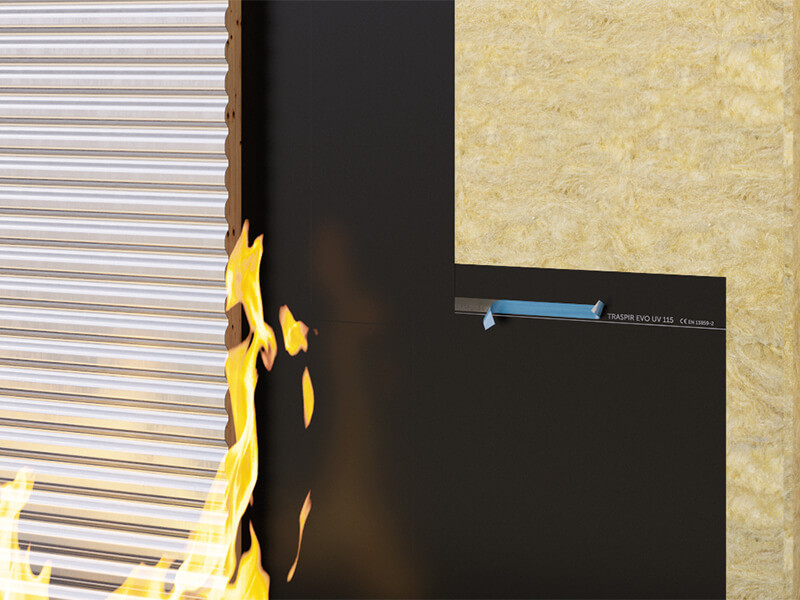

Die monolithische Bahn TRASPIR EVO UV 115 gewährleistet dauerhafte UV-Beständigkeit bei offenen Verbindungen mit einer Breite von bis zu 30 mm und maximal 20 % unbedeckter Oberfläche. Die besondere chemische Zusammensetzung verzögert die Flammenausbreitung.

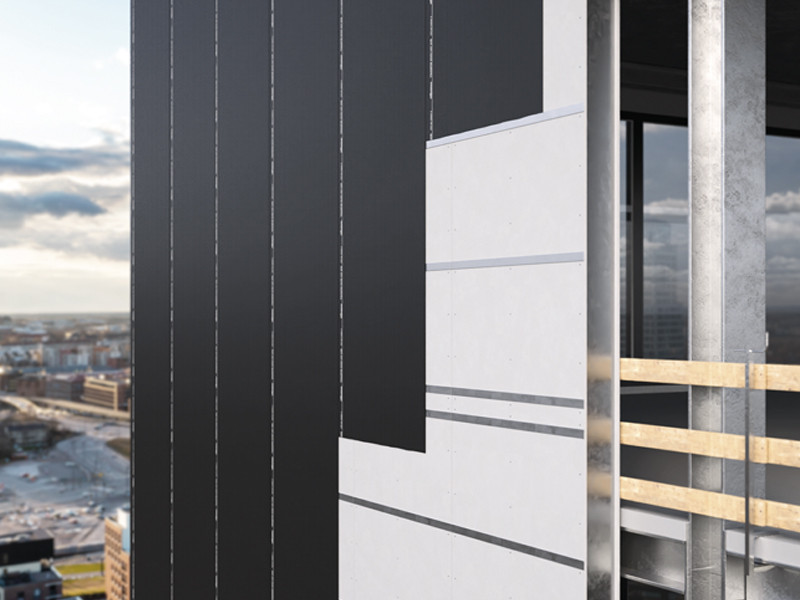

Deshalb ist TRASPIR EVO UV 115 für den Einsatz in Fassaden bei direktem Kontakt mit der Luftschicht bzw. zum offenem Verlegen in Innenbereichen geeignet. Das Produkt zeichnet sich durch eine innovative Technologie aus, die seinen Einsatz auch an Metallfassaden mit hohen Temperaturschwankungen ermöglicht, ohne die Leistung zu beeinträchtigen.
Die BAHN TRASPIR EVO UV 115 verfügt über eine LCA – Life Cycle Assessment Erklärung.
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
| Leistungserklärung (DOP) | Herunterladen |
Life Cycle Assessment (LCA)
|
|
Verlegeanleitung
|
|
TEST REPORT USA-CA
|
TRASPIR EVO UV 115
| ART.-NR. | Beschreibung | Tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
Stk./Palette |
|---|---|---|---|---|---|---|---|---|---|
| TUV115 | TRASPIR EVO UV 115 | - | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 36 |
Technische Daten
| Eigenschaften | Norm | Geprüfte Werte | USC-Konversion |
|---|---|---|---|
| Flächengewicht | EN 1849-2 | 115 g/m² | 0.38 oz/ft² |
| Stärke | EN 1849-2 | 0,3 mm | 12 mil |
| Wasserdampfdiffusionswiderstand (Sd) | EN 1931 | 0,08 m | 43.706 US perm |
| Höchstzugkraft MD/CD | EN 12311-1 | 150 / 110 N/50mm | 17 / 13 lbf/in |
| Dehnung MD/CD | EN 12311-1 | 90 / 90 % | - |
| Nagelreißfestigkeit MD/CD | EN 12310-1 | 130 / 170 N | 29 / 38 lbf |
| Wasserundurchlässigkeit | EN 1928 | Klasse W1 | - |
| Temperaturbeständigkeit | - | -40 / 120 °C | -40 / 248 °F |
| Brandverhalten | EN 13501-1 | Klasse B-s1, d0 | - |
| Widerstand gegen Luftdurchgang | EN 12114 | 0 m³/(m²·h·50Pa) | 0 cfm/ft² at 50Pa |
| Wärmeleitfähigkeit (λ) | - | 0,3 W/(m·K) | 0.17 BTU/(h·ft·°F) |
| Spezifische Wärmekapazität | - | 1800 J/(kg·K) | - |
| Dichte | - | ca. 380 kg/m³ | - |
| Wasserdampfdiffusionswiderstandszahl (μ) | - | ca. 270 | - |
| UV-Beständigkeit ohne Endbeschichtung (1) | EN 13859-2 | 5000h (>12 mesi) | - |
| Wassersäule | ISO 811 | > 500 cm | > 197 in |
| Wasserundurchlässigkeit nach künstlicher Alterung | EN 1297 / EN 1928 | Klasse W1 | - |
| Dopo invecchiamento artificiale - resistenza a trazione MD/CD | EN 1297 / EN 12311-1 | > 98 / 72 N/50mm | > 11 / 8 lb/in |
| Dopo invecchiamento artificiale - allungamento | EN 1297 / EN 12311-1 | > 59 / 59 % | - |
| Kaltbiegeverhalten | EN 1109 | -40 °C | -40 °F |
| Surface burning characteristics | ASTM E84 | class 1 or class A | - |
| Flame spread index (FSI) | ASTM E84 | 15 | - |
| Smoke developed index (SDI) | ASTM E84 | 160 | - |
Specifications
TRASPIR EVO UV 115
Lieferung und Verlegung einer selbstklebenden diffusionsoffenen und UV-beständigen monolithischen Bahn, Typ TRASPIR EVO UV 115.
Zusammensetzung
Von der oberen bis zur unteren Schicht:
Sehr UV-beständiger PP-Vliesstoff;
Diffusionsoffene monolithische PU-Folie.
Eigenschaften
Flächenbezogene Masse [g/m²]: 115
Stärke [mm]: 0,3
Wasserdampfdiffusionswiderstand (Sd) [m]: 0,08
Höchstzugkraft MD/CD [N/50 mm]: 150/110
Dehnung MD/CD [%]: 90/90
Nagelreißfestigkeit MD/CD [N]: 130/170
Wasserundurchlässigkeit: Klasse W1 (EN 1928)
Brandverhalten: Klasse B-s1, d0 (EN 13501-1)
Temperaturbeständigkeit [°C]: -40/120
UV-Beständigkeit ohne Endbeschichtung: 5000 Stunden (>12 Monate)
VOC [%]: 0
Normen und Zertifizierungen
CE-Kennzeichnung nach Norm EN 13859-2
LCA
ASTM E84 Class 1 - Class A
AUS 4200.1 Class 4
Beschreibung
Die Auftragsfläche muss trocken, staub- und fettfrei sein. Elemente an der Oberfläche müssen entfernt werden, sodass die Bahn beim Verlegen nicht beschädigt wird.
Die Bahn zeichnet sich durch eine innovative Technologie aus, die ihre Anwendung auch an Metallfassaden mit hohen Temperaturschwankungen ermöglicht, ohne die Leistung zu beeinträchtigen.
Empfohlene Anwendung: Die Bahn ist nur für die Verlegung an der Wand bestimmt.
Der direkte Schutz vor UV-Einwirkung ist gewährleistet. Somit ist die Verlegung sowohl auf der Innenseite als auch auf der Außenseite der Gebäudehülle vorgesehen.
Verlegung: Die Bahn abrollen und mit Klebeband abdichten, z. B. MULTI BAND UV, DOUBLE BAND, FACADE BAND oder FRONT BAND UV 210.
Verlegung unter Einhaltung des Werts B-s1, d0: Die Bahn abrollen und mit Klebeband abdichten, z. B. MULTI BAND UV oder FRONT BAND UV 210.
Um eine optimale Abdichtung zu erzielen, sicherstellen, dass die Überlappung zwischen den Bahnen mindestens 15 cm beträgt.
Für eine fachgerechte Ausführung der Arbeiten muss die Verwendung von Nageldichtband vorgesehen werden.
Nähere Informationen zur Verlegung sind in den spezifischen Anweisungen des Lieferanten zu finden.
Zusammensetzung
| OBERE SCHICHT | PP-Vlies |
|---|---|
| UNTERE SCHICHT | Diffusionsoffene monolithische PU-Folie |
