MONOLITHISCHE HOCHDIFFUSIONSOFFENE UND UV-BESTÄNDIGE FOLIE
TRASPIR EVO UV 115
Die hochdiffusionsoffene monolithische Bahn TRASPIR EVO UN 115 gewährleistet dank der besonderen Mischung hohe Wasserundurchlässigkeit und ausgezeichneten Wetterschutz. Nach EN 13501-1 zertifiziere Flammhemmung mit Euroklasse-Brandschutzklasse B-s1, d0. Eine Bahn mit ausgezeichnetem Preis-Leistungs-Verhältnis.
TRASPIR EVO UV 115, die monolithische hochdiffusionsoffene Bahn mit UV-Festigkeit.
Die monolithische Bahn TRASPIR EVO UV 115 gewährleistet dauerhafte UV-Beständigkeit bei offenen Verbindungen mit einer Breite von bis zu 30 mm und maximal 20 % unbedeckter Oberfläche. Die besondere chemische Zusammensetzung verzögert die Flammenausbreitung.

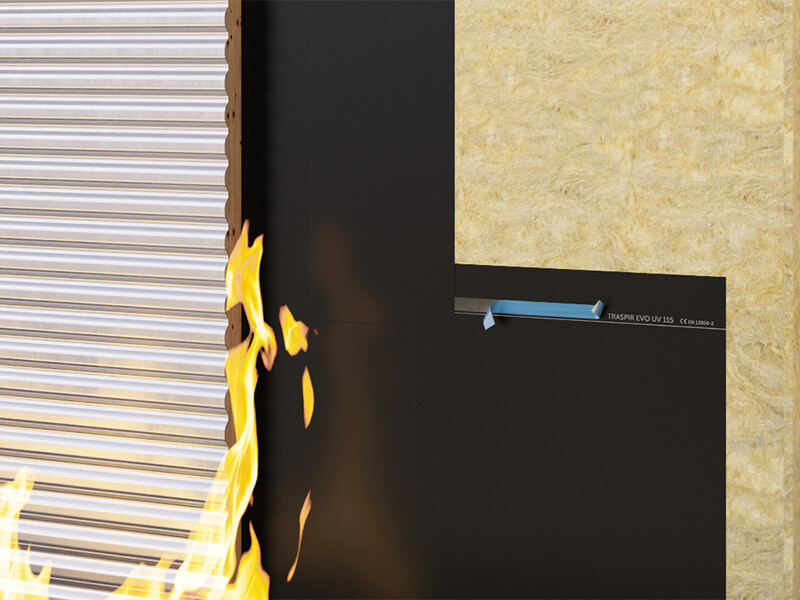

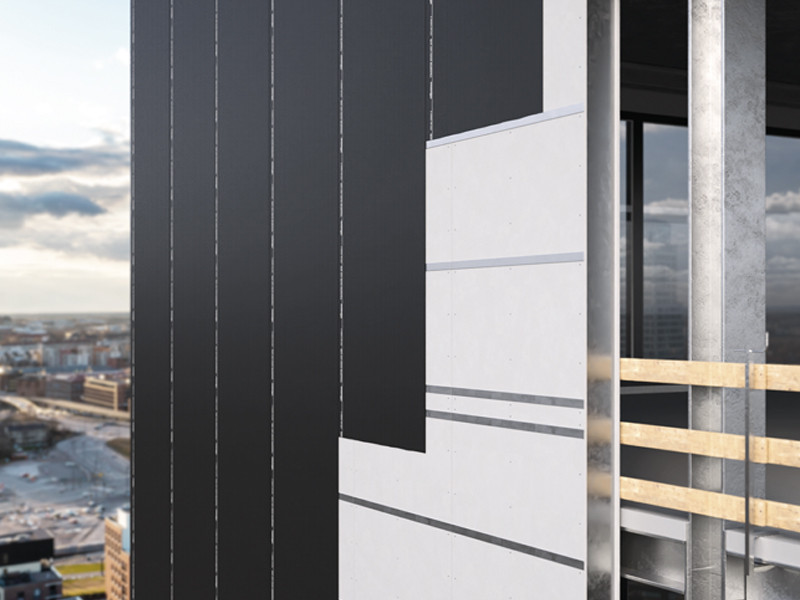

Deshalb ist TRASPIR EVO UV 115 für den Einsatz in Fassaden bei direktem Kontakt mit der Luftschicht bzw. zum offenem Verlegen in Innenbereichen geeignet. Das Produkt zeichnet sich durch eine innovative Technologie aus, die seinen Einsatz auch an Metallfassaden mit hohen Temperaturschwankungen ermöglicht, ohne die Leistung zu beeinträchtigen.
Die BAHN TRASPIR EVO UV 115 verfügt über eine LCA – Life Cycle Assessment Erklärung.
Technische Dokumentation
| Technisches Datenblatt | |
|---|---|
| Leistungserklärung (DOP) | Herunterladen |
| Life Cycle Assessment (LCA) | |
| Verlegeanleitung |

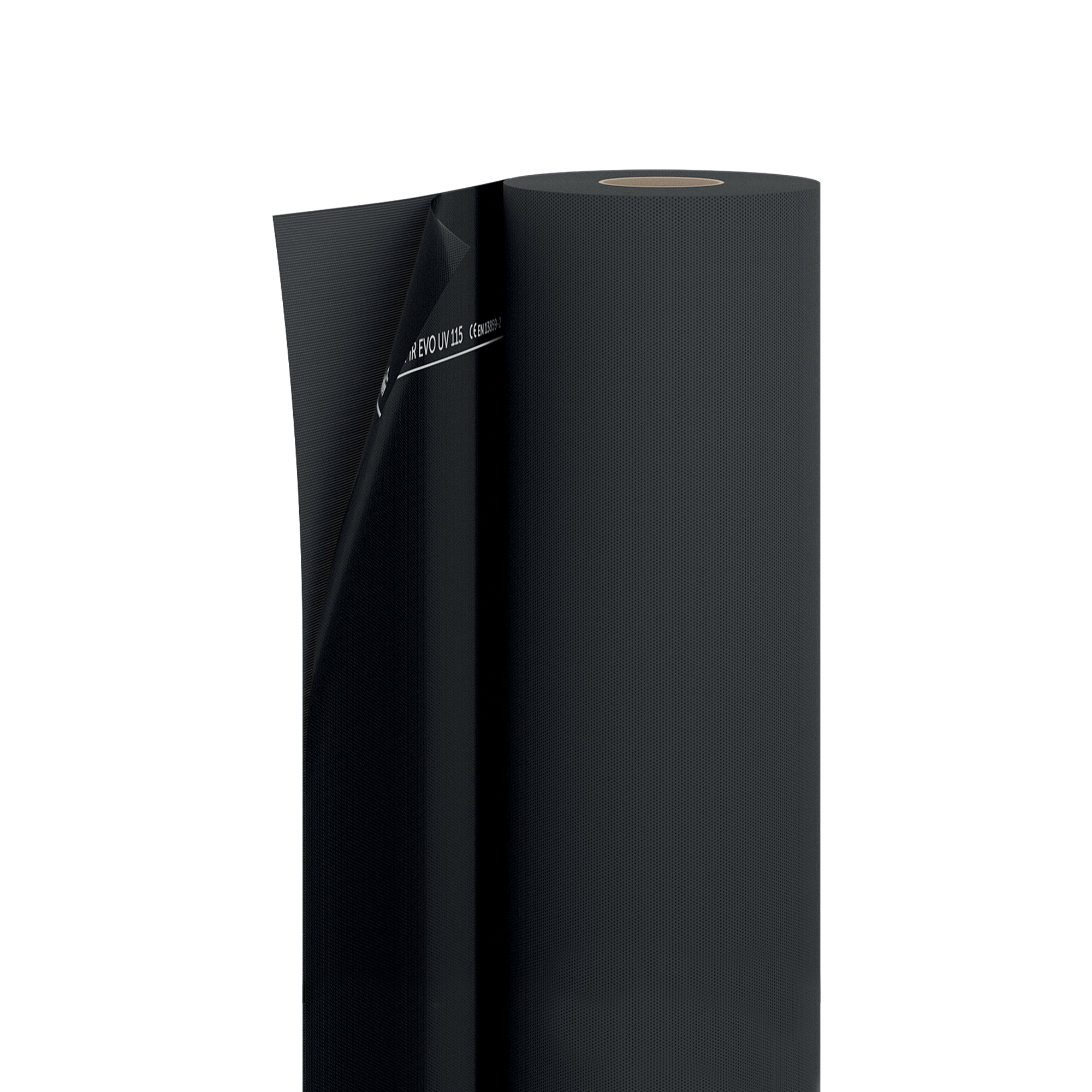

TRASPIR EVO UV 115
| ART.-NR. | Beschreibung | Tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
Stk./Palette |
|---|---|---|---|---|---|---|---|---|---|
| TUV115 | TRASPIR EVO UV 115 | - | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 36 |
Technische Daten
| Eigenschaften | Norm | Geprüfte Werte | USC-Konversion |
|---|---|---|---|
| Flächenbezogene Masse | EN 1849-2 | 115 g/m² | 0.38 oz/ft² |
| Stärke | EN 1849-2 | 0,3 mm | 12 mil |
| Wasserdampfdiffusionswiderstand (Sd) | EN 1931 | 0,08 m | 43.706 PERM |
| Höchstzugkraft MD/CD | EN 12311-1 | 150 / 110 N/50mm | 17 / 13 lb/in |
| Dehnung MD/CD | EN 12311-1 | 90 / 90 % | - |
| Nagelreißfestigkeit MD/CD | EN 12310-1 | 130 / 170 N | 29 / 38 lbf |
| Wasserundurchlässigkeit | EN 1928 | Klasse W1 | - |
| Temperaturbeständigkeit | - | -40 / 80 °C | -40 / 176 °F |
| Brandverhalten | EN 13501-1 | Klasse B-s1, d0 | - |
| Widerstand gegen Luftdurchgang | EN 12114 | 0 m³/(m²·h·50Pa) | 0 cfm/ft² at 50Pa |
| Wärmeleitfähigkeit (λ) | - | 0,3 W/(m·K) | 2.08 (BTU·in)/(h·ft²·°F) |
| Spezifische Wärmekapazität | - | 1800 J/(kg·K) | - |
| Dichte | - | ca. 300 kg/m³ | - |
| Wasserdampfdiffusionswiderstandszahl (μ) | - | ca. 270 | - |
| VOC-Gehalt | - | 0 % | - |
| UV-Beständigkeit ohne Endbeschichtung | EN 13859-2 | 4 Monate | - |
| UV-Beständigkeit bei Verbindungen mit einer Breite von bis zu 30 mm, die maximal 30% der Oberfläche freilegen | EN 13859-2 | dauerhaft | - |
| Exposition gegenüber Witterungseinflüssen ohne Endbeschichtung | - | 12 Wochen | - |
| Wassersäule | ISO 811 | > 500 cm | > 196.8504 in |
| Nach künstlicher Alterung - Wasserundurchlässigkeit bei 100 °C | EN 1297 / EN 1928 | Klasse W1 | - |
| Nach künstlicher Alterung - Höchstzugkraft MD/CD | EN 1297 / EN 12311-1 | > 98 / 72 N/50mm | > 11 / 8 lb/in |
| Nach künstlicher Alterung - Dehnung | EN 1297 / EN 12311-1 | > 59 / 59 % | - |
| Kaltbiegeverhalten | EN 1109 | -40 / °C | -40 / °F |
| Widerstand gegen Schlagregen | TU Berlin | bestanden | - |
Specifications
Lieferung und Installation von Monolithische hochdiffusionsoffene und UV-beständige Folie, Typologie TRASPIR EVO UV 115
CE-Kennzeichnung nach : EN 13859-2
Eigenschaften:
Flächenbezogene Masse [g/m²] : 115
Wasserdampfdurchlässigkeit Sd [m] : 0,08
Höchstzugkraft MD/CD [N/50mm] : 150/110
Dehnung MD/CD [%] : 90/90
Weiterreißwiderstand MD/CD [N] : 130/170
Wasserundurchlässigkeit : classe W1
VOC-Emissionen (% (Klasse A+)) : 0
Wärmebeständigkeit [°C] : -40/+80
Brandverhalten : B-s1, d0
Indicazioni di posa per: TETTO
TRASPIR EVO UV 115 wird parallel zur Traufe verlegt, ausgehend von der Dachunterkante. Entsprechend der guten Baupraxis muss die zweite Schicht die vorherige mindestens 10-20 cm überlagern (abhängig von der Dachneigung); siehe Grundriss. Die Folie muss mit einer mechanischen Befestigungsvorrichtung an einem durchgehenden Untergrund gesichert werden (z. B. HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Nachdem die Oberseite des Daches erreicht wurde, empfiehlt es sich, dass die Bahn mindestens 30 cm über die Firstlinie hinausragt, sodass eine perfekte Überlappung mit den Folienschichten entsteht, die sich auf der anderen Seite der Dachfläche überlagern werden. Außerdem sollten sich die Folien auch bei Kopfverbindungen mindestens 30 cm überlagern. Für eine korrekte Luft- und Wasserdichtheit empfiehlt sich die Verwendung von EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE.Ein integriertes doppelseitiges Klebeband kann die korrekte Luft- und Wasserabdichtung ersetzen.
Indicazioni di posa per: PARETE
TRASPIR EVO UV 115 wird parallel zur Richtschwelle bzw. bei Wandverlegung parallel zum Boden verlegt. Die zweite Schicht muss die vorherige mindestens 15 cm überlagern. Jede Schicht muss mit einer mechanischen Befestigungsvorrichtung am Untergrund gesichert werden (z. B. HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Außerdem empfiehlt es sich, die Folien auch bei Kopfverbindungen mindestens 30 cm zu überlagern. Für eine korrekte Luft- und Wasserdichtheit empfiehlt sich die Verwendung von EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE während bei rauen Oberflächen der Einsatz von PRIMER in Betracht gezogen werden sollte, zusätzlich zu FLEXI BAND, PRIMER SPAY, PRIMER .
Zusammensetzung
| Obere Schicht | PP-Vlies |
|---|---|
| Untere Schicht | Diffusionsoffene monolithische PU-Folie |
