MONOLITHISCHE ABDICHTUNGSBAHN FÜR FASSADEN MIT OFFENEN FUGEN TRASPIR EVO UV 210
Abdichtungsbahn für Fassaden mit dauerhafter UV-Stabilität
TRASPIR EVO UV 210 ist die monolithische Abdichtungsbahn aus Polyacrylat zum Aufbringen auf die Außenseite von Wänden und Fassaden mit offenen Fugen. Die monolithische Gestaltung bewahrt die Wasserdichtigkeit und Diffusionsoffenheit auch in Gegenwart von Schadstoffen und längerer UV-Strahlung. An Fassaden mit offenen Fugen, bei denen die äußere Beschichtung die Bahn nicht vollständig bedeckt, bleibt die UV-Stabilität dauerhaft erhalten, wenn die Verbindungen bis zu 50 mm und die unbedeckte Oberfläche maximal 40 % betragen.
Die flammhemmende Wirkung ist in der Euroklasse für die Brandschutzklasse B-s1, d0 nach EN 13501-1 zertifiziert.
CE-Kennzeichnung nach EN 13859-2.
Wichtigste technische Daten der diffusionsoffenen Bahn TRASPIR EVO UV 210

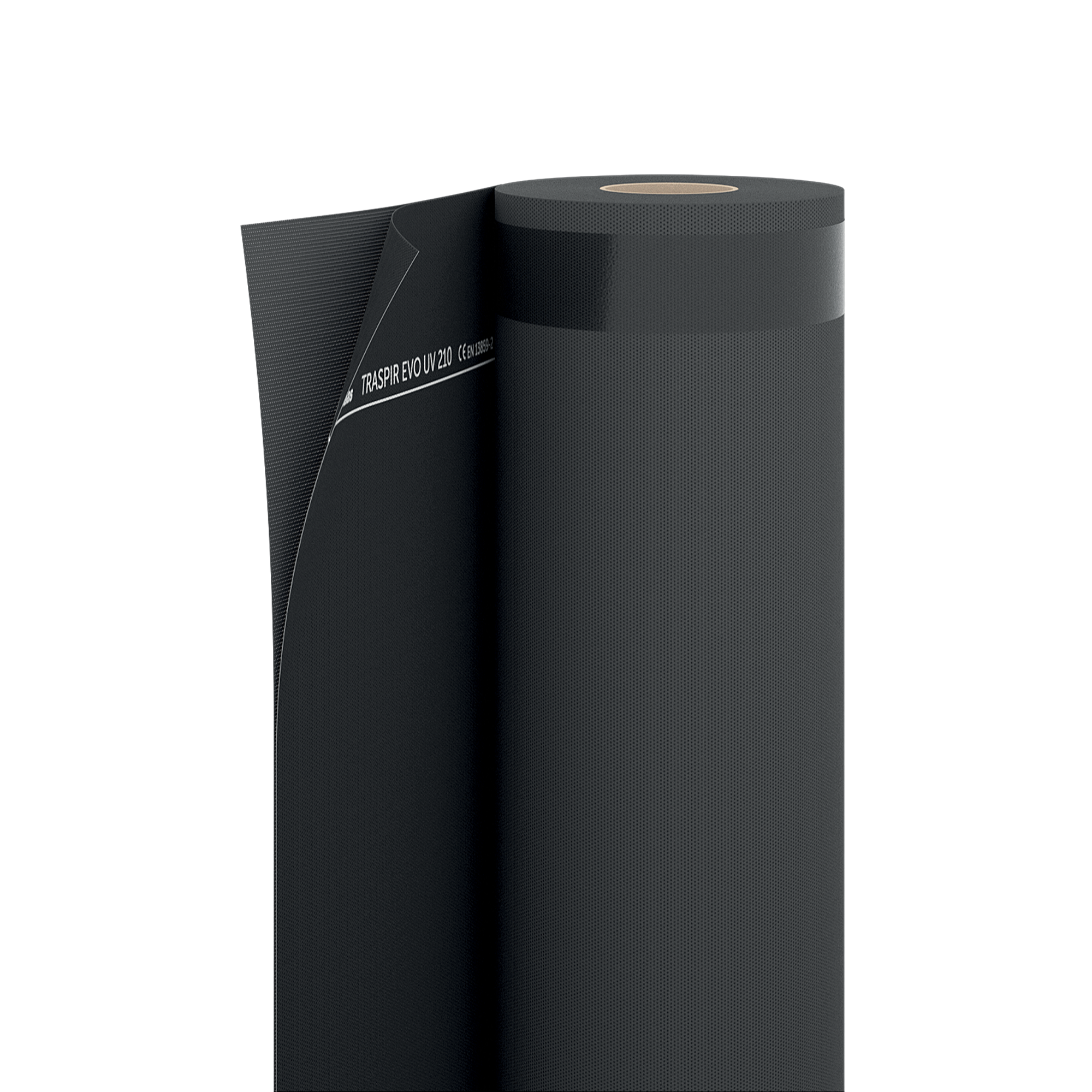

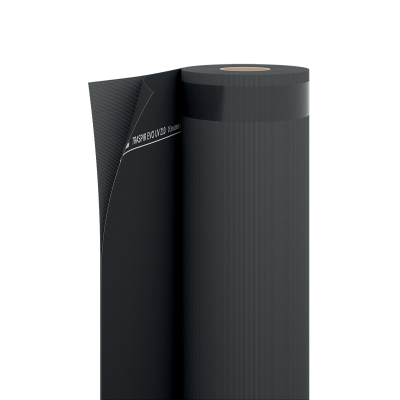

TRASPIR EVO UV 210 ist eine diffusionsoffene Bahn aus Polyacrylfolie auf PL-Gewebe 210 g/m² mit Stärke 0,3 mm.
Hohe Temperatur- und Formbeständigkeit: Sie verhindert Quellverformungen beim Verlegen und bewahrt das optische Erscheinungsbild der Fassade.
Das Doppel-Tape (Version TT) sorgt für eine schnelle und fachgerechte Abdichtung.
Die diffusionsoffene Bahn lässt sich für ein harmonisches Erscheinungsbild mit FRONT BAND UV 210 kombinieren.
Wichtigste technische Daten (EN 13859-2):
— Dampfdurchlass Sd: 0,04 m (EN 1931) – hochdiffusionsoffen
— Höchstzugkraft längs/quer: 300/200 N/50 mm · nach Alterung: 290/190 N/50 mm
— Wasserdichtheit: Klasse W1 · erfüllt nach Alterung 150 °C
— Luftdurchlässigkeit: < 0,02 m³/(m²h50Pa) (EN 12114)
- Brandverhalten: Klasse B-s1, d0 (EN 13501-1)
— Kaltbiegeverhalten: -40 °C · Temperaturbeständigkeit: -40/150 °C
Diffusionsoffene Bahn für Fassaden mit offenen Fugen: Wie funktioniert die UV-Stabilität?
TRASPIR EVO UV 210 ist für permanente UV-Beständigkeit an Fassaden mit offenen Fugen bei einer Fugenbreite bis zu 50 mm und maximal 40 % offener Fläche geprüft. Ohne Endbeschichtung übersteigt sie 10.000 h künstliche Alterung nach EN 13859-2. Nach 5 Jahren realem Einsatz an der Rothoblaas-Fassade blieben Wasserdichtheit und Höchstzugkraft konform mit den Bemessungswerten.
Abdichtungsbahn mit Brandschutzklasse B-s1, d0: Worum geht es?
Die Klasse B-s1,d0 gibt an, dass die Bahn nach EN 13501-1 schwerentflammbar ist (B), nur eine sehr begrenzte Rauchentwicklung aufweist (s1) und im Brandfall nicht brennend abtropft (d0). Bei Fassaden mit sichtbaren Dämmstoffen oder mit spezifischen Brandschutzanforderungen qualifiziert diese Klassifizierung die Bahn für den Einsatz ohne zusätzliche feuerhemmende Schicht. TRASPIR EVO UV 210 ist ebenfalls nach ASTM E84 (Klasse 1/Klasse A) für die nordamerikanischen Märkte getestet.
Diffusionsoffene Bahn für Fassaden mit offenen Fugen: Funktionsweise
Die monolithische Polyacrylatfolie leitet den Dampf ganz ohne Mikroporen durch die Polymerkette und bewahrt die Wasserdichtheit und Diffusionsoffenheit auch in Gegenwart von Schadstoffen. TRASPIR EVO UV 210 wird an der Außenseite der Wand aufgebracht und bleibt in den Fugen zwischen den Latten der Verkleidung unbedeckt: Die monolithische Struktur wird bei der Produktion mechanisch nicht belastet und behält ihre Leistung unter längerer UV-Strahlung bei, ohne zu verwittern.
Technische Dokumentation
-
Technisches Datenblatt
- Technisches Datenblatt Croatian
- Technisches Datenblatt Czech
- Technisches Datenblatt English
- Technisches Datenblatt French
- Technisches Datenblatt German
- Technisches Datenblatt Greek
- Technisches Datenblatt Hungarian
- Technisches Datenblatt Italian
- Technisches Datenblatt Polish
- Technisches Datenblatt Portuguese
- Technisches Datenblatt Romanian
- Technisches Datenblatt Russian
- Technisches Datenblatt Slovenian
- Technisches Datenblatt Spanish
-
BIM.rfa File
-
Xml-File WUFI
-
Verlegeanleitung
-
Environmental Product Declaration (EPD)
-
TEST REPORT USA-CA
Technische Daten
| Eigenschaften | Norm | Geprüfte Werte | USC-Konversion |
|---|---|---|---|
| Flächengewicht | EN 1849-2 | 210 g/m² | 0.69 oz/ft² |
| Stärke | EN 1849-2 | 0,3 mm | 12 mil |
| Wasserdampfdiffusionswiderstand (Sd) | EN 1931 | 0,04 m | 87.413 US perm |
| Wasserdampfdiffusionswiderstand (dry cup) | ASTM E96/ E96M | 41.7 US perm | - |
| Wasserdampfdiffusionswiderstand (dry cup) | ASTM E96/ E96M | 2380 ng/(s·m²·Pa) | - |
| Höchstzugkraft MD/CD | EN 12311-1 | 300 / 200 N/50mm | 34 / 23 lbf/in |
| Dehnung MD/CD | EN 12311-1 | 25 / 25 % | - |
| Nagelreißfestigkeit MD/CD | EN 12310-1 | 120 / 120 N | 27 / 27 lbf |
| Wasserundurchlässigkeit | EN 1928 | Klasse W1 | - |
| Temperaturbeständigkeit | - | -40 / 120 °C | -40 / 248 °F |
| Brandverhalten | EN 13501-1 | Klasse B-s1, d0 | - |
| Widerstand gegen Luftdurchgang | EN 12114 | < 0,02 m³/(m²·h·50Pa) | < 0.001 cfm/ft² at 50Pa |
| Wärmeleitfähigkeit (λ) | - | 0,3 W/(m·K) | 0.17 BTU/(h·ft·°F) |
| Spezifische Wärmekapazität | - | 1800 J/(kg·K) | - |
| Dichte | - | ca. 700 kg/m³ | - |
| Wasserdampfdiffusionswiderstandszahl (μ) | - | ca. 130 | - |
| UV-Beständigkeit ohne Endbeschichtung | EN 13859-2 | 10.000h (>12 mesi) | - |
| UV-Beständigkeit bei Verbindungen mit einer Breite von bis zu 50 mm, die maximal 40% der Oberfläche freilegen | EN 13859-2 | dauerhaft | - |
| Nach künstlicher Alterung - Höchstzugkraft MD/CD | EN 1297 / EN 12311-1 | 290 / 190 N/50mm | 33 / 22 lb/in |
| Nach künstlicher Alterung - Dehnung | EN 1297 / EN 12311-1 | 20 / 20 % | - |
| Kaltbiegeverhalten | EN 1109 | -40 °C | -40 °F |
| VOC | - | nicht relevant | - |
| Impermeabilità all'acqua a 150°C dopo invecchiamento artificiale | EN 1297 / EN 1928 | Klasse W1 | - |
| Surface burning characteristics | ASTM E84 | class 1 or class A | - |
| Flame spread index (FSI) | ASTM E84 | 5 | - |
| Flamability index (1 ) | AS 1530.2 | < 5 | - |
| Smoke developed index (SDI) | ASTM E84 | 300 | - |
Zusammensetzung
| OBERE SCHICHT | Diffusionsoffene monolithische Folie |
|---|---|
| TRÄGEREINLAGE | Gewebe aus PL |
Ausschreibungstext
TRASPIR EVO UV 210
Lieferung und Verlegung einer monolithischen hochdiffusionsoffenen und UV-beständige Bahn, Typ TRASPIR EVO UV 210.
Zusammensetzung
Von der oberen bis zur unteren Schicht:
- Diffusionsoffene monolithische Polyacrylat-Folie;
- Gewebe aus PL.
Eigenschaften
- Flächenbezogene Masse [g/m²]: 210
- Stärke [mm]: 0,3
- Wasserdampfdiffusionswiderstand (Sd) [m]: 0,04
- Höchstzugkraft MD/CD [N/50 mm]: 300/200
- Dehnung MD/CD [%]: 25/25
- Nagelreißfestigkeit MD/CD [N]: 120/120
- Wasserundurchlässigkeit: Klasse W1 (EN 1928)
- Brandverhalten: Klasse B-s1, d0 (EN 13501-1)
- Temperaturbeständigkeit [C°]: -40/150
- UV-Beständigkeit: 10000 Stunden (>12 Monate)
- VOC [%]: nicht relevant
Normen und Zertifizierungen
- CE-Kennzeichnung nach Norm EN 13859-2
- LCA
- EPD
- ASTM E84 Class 1 - Class A
Beschreibung
Die Auftragsfläche muss trocken, staub- und fettfrei sein. Elemente an der Oberfläche müssen entfernt werden, sodass die Bahn beim Verlegen nicht beschädigt wird.
Ausgezeichnete ästhetische Wirkung: Die Bahn überzeugt dank der flächenbezogenen Masse und der Polyacrylat-Mischung durch hohe Temperatur- und Formbeständigkeit, wodurch Quellverformungen bei der Verlegung vorgebeugt wird.
Anwendung:
Die Folie ist ausschließlich für die Anwendung an Wänden vorgesehen.
Die UV-Beständigkeit ist dauerhaft, auch bei einer Exposition auf Fassaden mit offenen Fugen von maximal 50 mm Breite, die maximal 40 % der Fläche freilegen. Die Verlegung ist somit sowohl auf der Innen- als auch auf der Außenseite der Gebäudehülle vorgesehen.
Verlegung:
Die Bahn auf der betreffenden Oberfläche abrollen, die Schutzfolie nach und nach vom Klebstoff entfernen und die Bahn andrücken, um eine korrekte Haftung zu gewährleisten.
Um eine optimale Abdichtung zu erzielen, sicherstellen, dass die Überlappung zwischen den Bahnen mindestens 15 cm beträgt.
Für eine fachgerechte Ausführung der Arbeiten muss die Verwendung von Nageldichtband vorgesehen werden.
Nähere Informationen zur Verlegung sind in den spezifischen Anweisungen des Lieferanten zu finden
