SCHALLDÄMMUNG FÜR WÄNDE UND KONSTRUKTIVE VERBINDUNGEN MIT HOHER LEISTUNG XYLOFON
Die Schalldämmung für Wände aus Holz, Stahl und Beton zur Körperschallentkopplung
Mit XYLOFON, dem Schalldämmband aus Polyurethan, werden Wand und Decke mechanisch entkoppelt. Es wirkt als Schalldämmung für Wände aus Holz, Stahl und Beton. Bei einer Positionierung an der Schnittstelle zwischen Wand und Decke unterbricht das Produkt die Übertragung von Schwingungen direkt an der Quelle, bevor sie sich über die Konstruktion ausbreiten.
Es reduziert die Übertragung von Luft- und Körperschall erheblich.
Das Produkt ist in 6 Härteklassen erhältlich und deckt den gesamten Belastungsbereich von Rahmen- sowie Massivholzkonstruktionen aus BSP, LVL, Stahl und Beton ab. Geprüfte akustische Verbesserung bis zu > 10,6 dB (Δl,ij, EN ISO 10848).
VOC- und schadstofffrei. Zertifizierung ETA-23/0061.
Schallschutz Wand innen XYLOFON: Härte, Belastungen und Leistungsfähigkeit

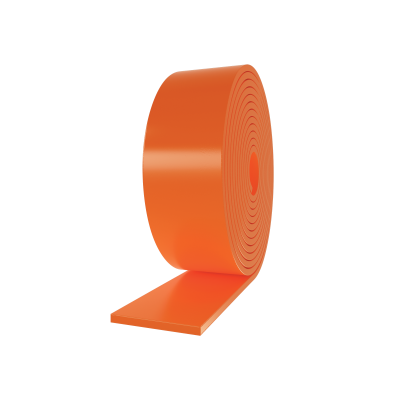

XYLOFON ist ein monolithisches Profil aus Polyurethanmischung mit Stärke 6 mm, VOC-frei. Die monolithische Struktur bewahrt die Wasserdichtheit und elastischen Eigenschaften über lange Zeit, ohne dass Verformungen entstehen. Geprüfter Feuerwiderstand an der ETH Zürich: EI 60 ohne zusätzliche Dichtungsmittel.

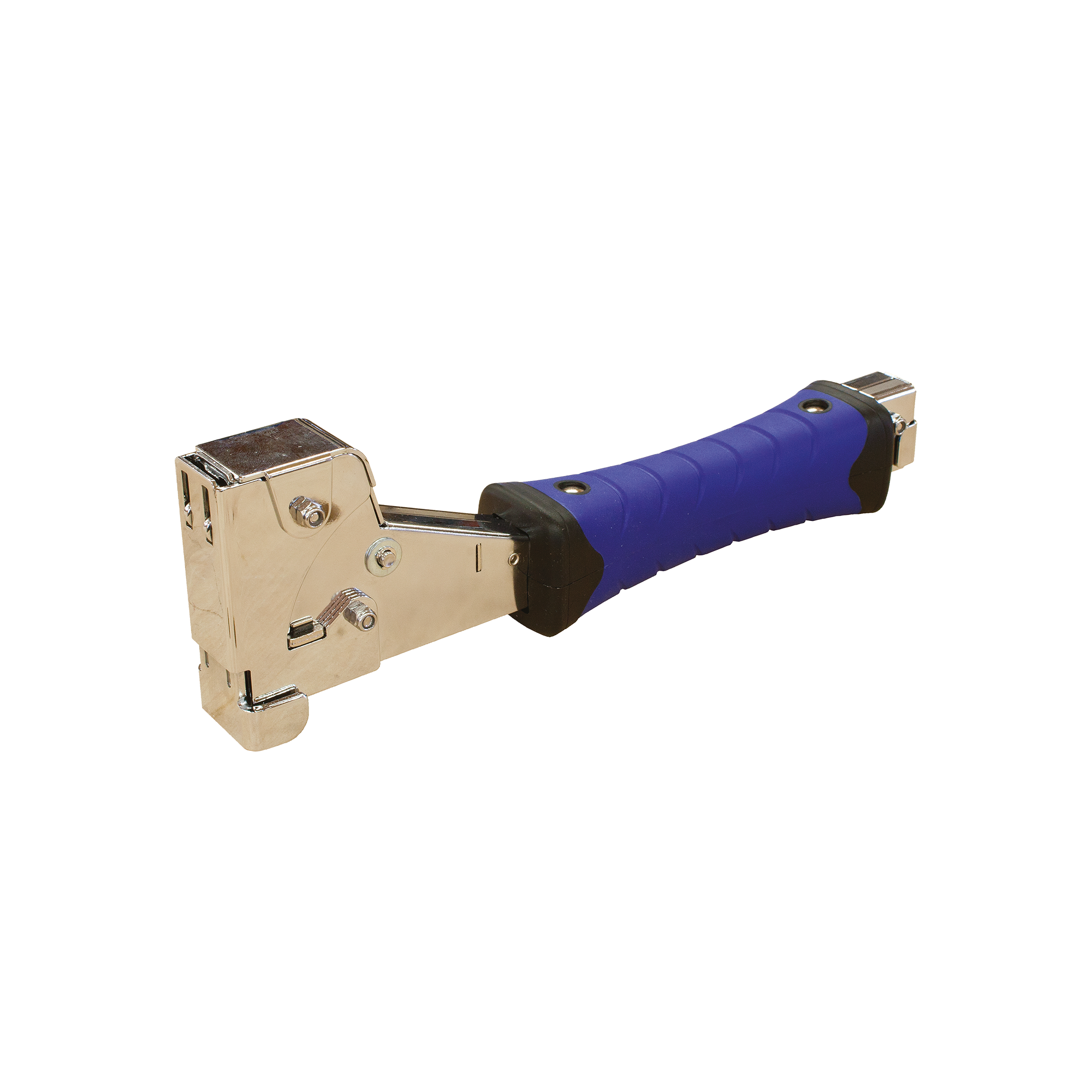

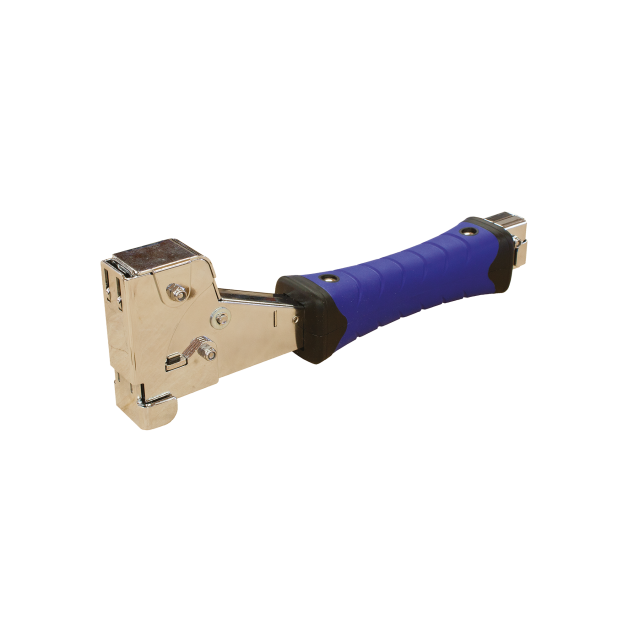

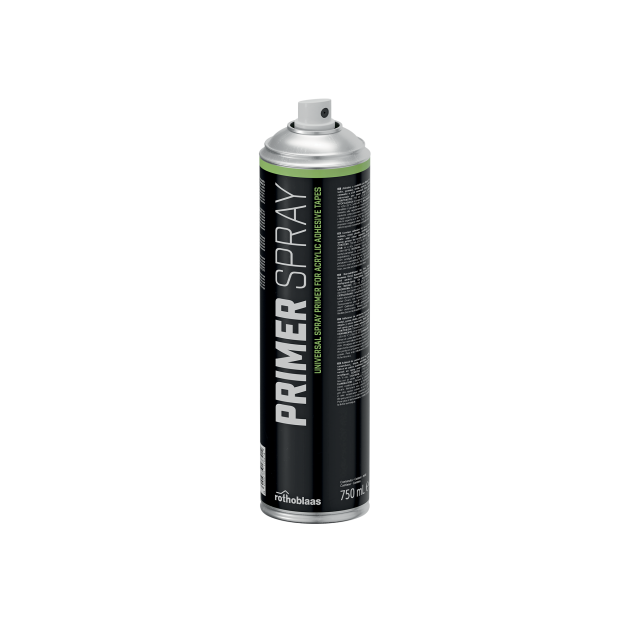

Montage mit Klammern, PRIMER SPRAY oder DOUBLE BAND. Die richtige Variante wird mit dem Modul Akustik von MyProject berechnet, welches das Stoßstellendämmmaß nach EN ISO 12354 und einen druckbaren technischen Bericht liefert.
Geprüfte akustische Verbesserung nach Variante (Δl,ij, ISO 10848):
— XYLOFON 20 · > 7 dB · Ec 1,45 MPa · akustische Belastung 0,016–0,14 N/mm²
— XYLOFON 35 · 7,4 dB · Ec 3,22 MPa · akustische Belastung 0,038–0,32 N/mm²

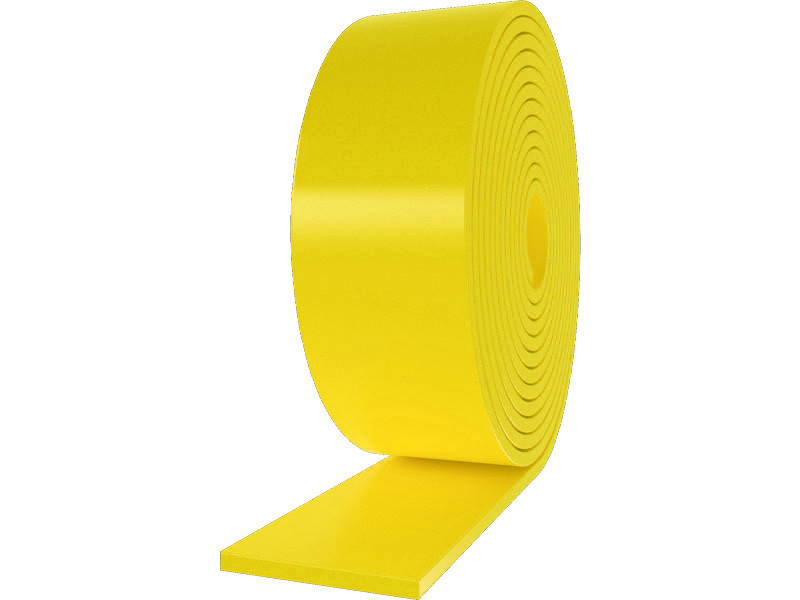

— XYLOFON 50 · 10,6 dB · Ec 7,11 MPa · akustische Belastung 0,22–0,68 N/mm²
— XYLOFON 70 · 7,8 dB · Ec 14,18 MPa · akustische Belastung 0,49–1,5 N/mm²
— XYLOFON 80 · > 7 dB · Ec 25,39 MPa · akustische Belastung 1,3–2,4 N/mm²

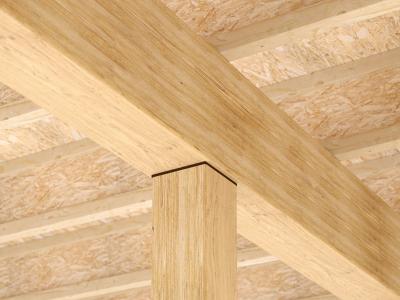

— XYLOFON 90 · > 7 dB · Ec 36,56 MPa · akustische Belastung 2,2–4,5 N/mm²
Brandverhalten: Klasse E (EN 13501-1) · Max. Anwendungstemperatur: 200 °C · Wasseraufnahme 48 h: < 1 % (ISO 62) · Geprüfter Feuerwiderstand an der ETH Zürich: EI 60 ohne zusätzliche Dichtungsmittel.
Schallschutz Wand innen BSP und Timber Frame: Welche Variante von XYLOFON ist die richtige?

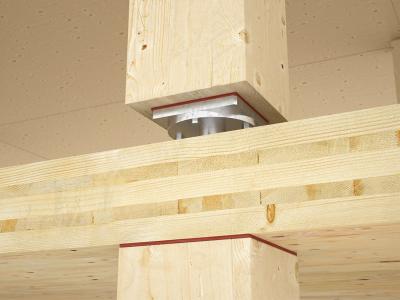

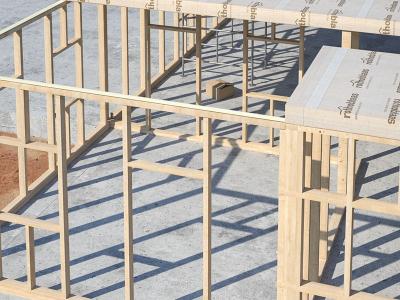

Für Timber Frame und Leichtbauten die Varianten 20 und 35; für BSP und CLT die Varianten 50, 70 und 80. XYLOFON 50 erreicht mit einer akustischen Verbesserung von 10,6 dB die Spitze der Produktreihe. Das Modul Akustik von MyProject berechnet die richtige Variante basierend auf der tatsächlichen Belastung und erstellt den technischen Bericht nach EN ISO 12354.
Schalldämmung für Innenwände: Wie funktionieren die Schalldämmbänder?

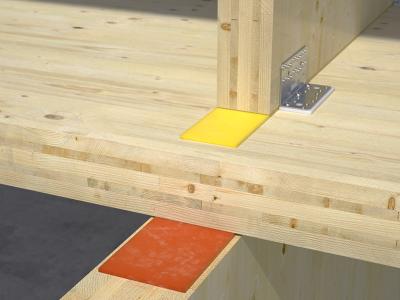

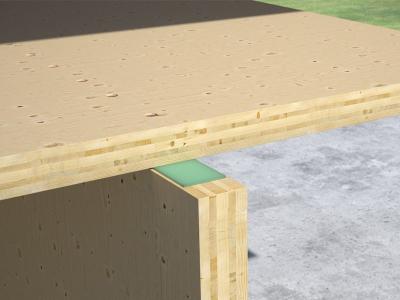

Das Schalldämmband wird am Wand-Decke-Anschluss positioniert und unterbricht die starre Verbindung zwischen den beiden Elementen. Hierdurch wird die Ausbreitung von Körperschall blockiert. Bei den Prüfungen an der Universität Innsbruck erzielte XYLOFON eine Verbesserung des Schalldämmmaßes ΔR von bis zu 10 dB und eine Senkung des Trittschallpegels ΔLn von bis zu 8 dB. Für ein optimales Ergebnis wird das Produkt sowohl über als auch unter der Decke verlegt.
Schalldämmbänder für Wände: Wie wählt man die richtige Härte?
Die Härte muss abhängig von der tatsächlichen Nutzlast der Wand gewählt werden. Ein unterdimensioniertes Band bietet keine ausreichende Dämmung; ein überdimensioniertes Profil verliert an statischer Leistungsfähigkeit. XYLOFON 20 ist für den Leichtbau und obere Stockwerke geeignet; die Varianten 70–90 sind für massive Konstruktionen mit Belastungen bis zu 28,97 N/mm² bestimmt. Alle Bänder haben eine Stärke von 6 mm und sind in Breiten von 50 bis 160 mm erhältlich.
Technische Dokumentation
-
Technisches Datenblatt
-
Technische Anleitung
-
ETA-Zertifizierung
-
Timber connections with Xylofon
-
Environmental Product Declaration (EPD) + (LCA)
-
Feuerwiderstand test report
XYLOFON
| ART.-NR. | B
[mm]
|
L
[m]
|
s
[mm]
|
Stk. |
DOP/DOC
|
|---|---|---|---|---|---|
| XYL20050 | 50 | 3.66 | 6 | 1 | - |
| XYL20080 | 80 | 3.66 | 6 | 1 | - |
| XYL20100 | 100 | 3.66 | 6 | 1 | - |
| XYL20120 | 120 | 3.66 | 6 | 1 | - |
| XYL20160 | 160 | 3.66 | 6 | 1 | - |
| XYL35080 | 80 | 3.66 | 6 | 1 | |
| XYL35090 | 90 | 3.66 | 6 | 1 | |
| XYL35100 | 100 | 3.66 | 6 | 1 | |
| XYL35120 | 120 | 3.66 | 6 | 1 | |
| XYL35140 | 140 | 3.66 | 6 | 1 | |
| XYL35160 | 160 | 3.66 | 6 | 1 | |
| XYL50080 | 80 | 3.66 | 6 | 1 | |
| XYL50090 | 90 | 3.66 | 6 | 1 | |
| XYL50100 | 100 | 3.66 | 6 | 1 | |
| XYL50120 | 120 | 3.66 | 6 | 1 | |
| XYL50140 | 140 | 3.66 | 6 | 1 | |
| XYL50160 | 160 | 3.66 | 6 | 1 | |
| XYL70080 | 80 | 3.66 | 6 | 1 | |
| XYL70090 | 90 | 3.66 | 6 | 1 | |
| XYL70100 | 100 | 3.66 | 6 | 1 | |
| XYL70120 | 120 | 3.66 | 6 | 1 | |
| XYL70140 | 140 | 3.66 | 6 | 1 | |
| XYL70160 | 160 | 3.66 | 6 | 1 | |
| XYL80080 | 80 | 3.66 | 6 | 1 | |
| XYL80090 | 90 | 3.66 | 6 | 1 | |
| XYL80100 | 100 | 3.66 | 6 | 1 | |
| XYL80120 | 120 | 3.66 | 6 | 1 | |
| XYL80140 | 140 | 3.66 | 6 | 1 | |
| XYL80160 | 160 | 3.66 | 6 | 1 | |
| XYL90080 | 80 | 3.66 | 6 | 1 | |
| XYL90090 | 90 | 3.66 | 6 | 1 | |
| XYL90100 | 100 | 3.66 | 6 | 1 | |
| XYL90120 | 120 | 3.66 | 6 | 1 | |
| XYL90140 | 140 | 3.66 | 6 | 1 | |
| XYL90160 | 160 | 3.66 | 6 | 1 |
Ausschreibungstext
XYLOFON
Lieferung und Verlegung eines hocheffizienten Schalldämmbands, Typ XYLOFON.
Geometrie
-
B (mm) = 50 ÷ 160
-
Länge L (m) = 3,66
-
s (mm) = 6
Eigenschaften
-
Akustische Verbesserung Δl,ij [dB]: > 7
-
Druck bei 3 mm Verformung (N/mm^2): 3,61 ÷ 28,97
-
Max. Verwendungstemperatur (°C): 200
-
Brandverhaltensklasse: Klasse E
-
Wasseraufnahmevermögen nach 48 Stunden: < 1%
Normen und Zertifizierungen
CE-Kennzeichnung gemäß ETA_23/0061
Beschreibung
Hocheffizientes Schalldämmband aus Polyurethan mit hoher Dichte, speziell für die akustische Entkopplung zwischen tragenden Bauteilen aus Holz, Stahl oder Beton. Ideal zur Schalldämmung von Wänden und Decken, die mit Winkelverbindern zusammengefügt sind. Aufgrund der monolithischen Struktur gewährleistet das Produkt eine verbesserte Schalldämmung, verhindert die Übertragung von Schwingungen durch Trittschall und verbessert den Wohnkomfort. Seine Funktion ist die Entkopplung und die mechanische Unterbrechung zwischen den Baustoffen.
Verlegung

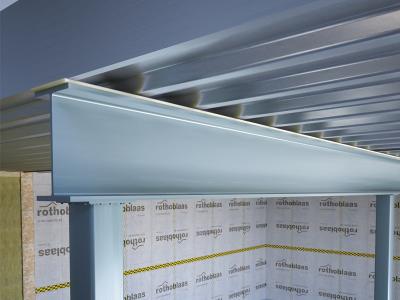

Das Produkt wird an leichten Decken, Timber Frame, Rahmenkonstruktionen und massiven Konstruktionen wie BSP oder LVL angebracht. Mit einem Erzeugnis vom Typ PRIMER SPRAY oder doppelseitigem Klebeband Typ DOUBLE BAND kann es auch auf Stahl und Beton aufgebracht werden. Um die Ausbreitung von Schwingungen durch die Konstruktion zu minimieren, sollte das Entkopplungsprofil sowohl über als auch unter der Decke verlegt werden.

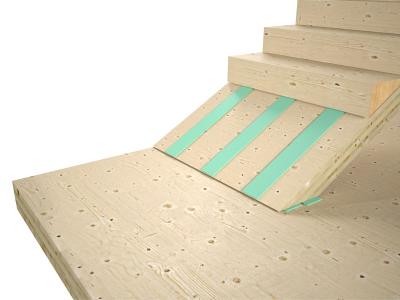

Ferner kann es in Trockenbaudeckenpaketen eingesetzt werden, indem es auf der Unterkante und/oder Oberkante der Unterkonstruktionen verlegt wird. Nähere Informationen zur Verlegung sind in den spezifischen Anweisungen des Lieferanten zu finden.
