HOCHDIFFUSIONSOFFENE BAHN

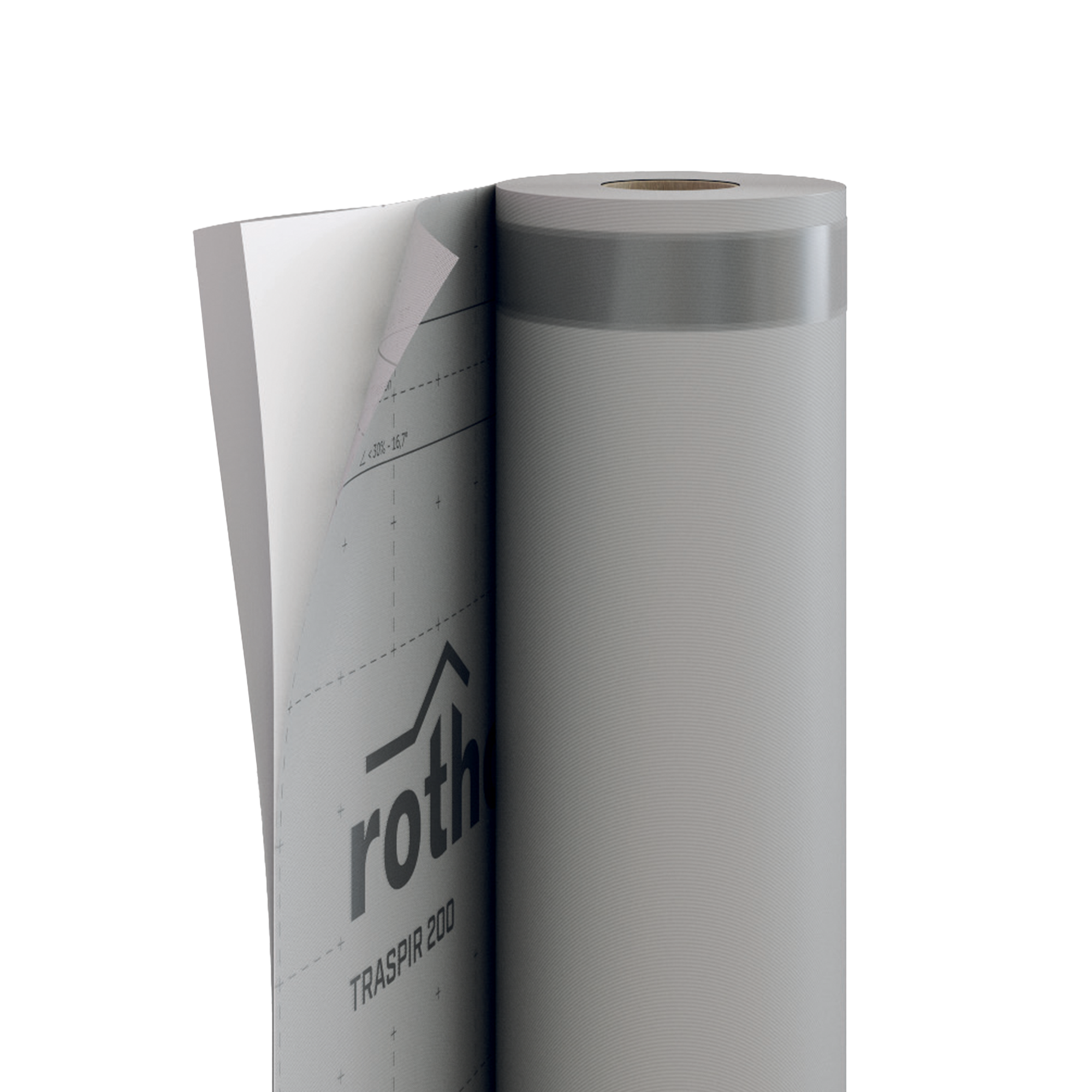

TRASPIR 200
Die hochdiffusionsoffene Bahn TRASPIR 200 optimiert die Winddichtheit der Konstruktion und dient als Schutz vor dem Eindringen warmer Strömungen im Sommer bzw. kalter Strömungen im Winter. Aufgrund ihrer hohen flächenbezogenen Masse ist die Bahn ideal an leicht geneigten Dächern und während der Bauphasen.
Diffusionsoffene Bahn TRASPIR 200: Hohe flächenbezogene Masse und mechanische Festigkeit für ausgezeichnete Leistungen.
TRASPIR 200 ist die abriebfeste hochdiffusionsoffene Bahn mit hoher flächenbezogener Masse. Es handelt sich um eine mikroporöse Bahn aus drei Schichten: Vliesstoff aus Polypropylen, diffusionsoffene Folie und eine weitere Vliesstoffschicht. Sie ist zum Aufbringen auf der Innen- und Außenseite von Dächern ausgelegt.
Auf der Baustelle sorgt die strukturierte Oberfläche für optimale Rutschfestigkeit. Das besonders breite integrierte Doppel-Tape bietet professionelle Abdichtung und somit perfekten Schutz bei Schlagregen.
Technische Dokumentation
| Technisches Datenblatt | |
|---|---|
| Leistungserklärung (DOP) | Herunterladen |
| Verlegeanleitung |
TRASPIR 200
| ART.-NR. | Beschreibung | Tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
Stk./Palette |
|---|---|---|---|---|---|---|---|---|---|
| T200 | TRASPIR 200 | - | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 25 |
| TTT200 | TRASPIR 200 TT | TT | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 25 |
Technische Daten
| Eigenschaften | Norm | Geprüfte Werte | USC-Konversion |
|---|---|---|---|
| Flächenbezogene Masse | EN 1849-2 | 200 g/m² | 0.66 oz/ft² |
| Stärke | EN 1849-2 | 0,8 mm | 31 mil |
| Wasserdampfdiffusionswiderstand (Sd) | EN 1931 | 0,02 m | 174.825 PERM |
| Höchstzugkraft MD/CD | EN 12311-1 | 360 / 270 N/50mm | 41 / 31 lb/in |
| Dehnung MD/CD | EN 12311-1 | 45 / 85 % | - |
| Nagelreißfestigkeit MD/CD | EN 12310-1 | 230 / 270 N | 52 / 61 lbf |
| Wasserundurchlässigkeit | EN 1928 | Klasse W1 | - |
| Temperaturbeständigkeit | - | -40 / 80 °C | -40 / 176 °F |
| Brandverhalten | EN 13501-1 | Klasse E | - |
| Widerstand gegen Luftdurchgang | EN 12114 | < 0,02 m³/(m²·h·50Pa) | < 0.001 cfm/ft² at 50Pa |
| Wärmeleitfähigkeit (λ) | - | 0,04 W/(m·K) | 0.28 (BTU·in)/(h·ft²·°F) |
| Spezifische Wärmekapazität | - | 1568 J/(kg·K) | - |
| Dichte | - | ca. 250 kg/m³ | - |
| Wasserdampfdiffusionswiderstandszahl (μ) | - | ca. 25 | - |
| VOC-Gehalt | - | 0 % | - |
| UV-Beständigkeit | EN 13859-2 | 3 Monate | - |
| Exposition gegenüber Witterungseinflüssen | - | 4 Wochen | - |
| Wassersäule | ISO 811 | > 280 cm | > 110.236224 in |
| Nach künstlicher Alterung - Wasserundurchlässigkeit | EN 1297 / EN 1928 | Klasse W1 | - |
| Nach künstlicher Alterung - Höchstzugkraft MD/CD | EN 1297 / EN 12311-1 | 330 / 250 N/50mm | 38 / 29 lb/in |
| Nach künstlicher Alterung - Dehnung | EN 1297 / EN 12311-1 | 35 / 70 % | - |
| Kaltbiegeverhalten | EN 1109 | -20 / °C | -4 / °F |
| Widerstand gegen Schlagregen | TU Berlin | bestanden | - |
Specifications
Lieferung und Installation von Hochdiffusionsoffene Bahn, Typologie TRASPIR 200
CE-Kennzeichnung nach : EN 13859-1
Eigenschaften:
Flächenbezogene Masse [g/m²] : 200
Wasserdampfdurchlässigkeit Sd [m] : 0,02
Höchstzugkraft MD/CD [N/50mm] : 360/270
Dehnung MD/CD [%] : 45/85
Weiterreißwiderstand MD/CD [N] : 230/270
Wasserundurchlässigkeit : classe W1
VOC-Emissionen (% (Klasse A+)) : 0
Wärmebeständigkeit [°C] : -40/+80
Brandverhalten : classe E
Indicazioni di posa per: TETTO
TRASPIR 200 wird parallel zur Traufe verlegt, ausgehend von der Dachunterkante. Entsprechend der guten Baupraxis muss die zweite Schicht die vorherige mindestens 10-20 cm überlagern (abhängig von der Dachneigung); siehe Grundriss. Die Folie muss mit einer mechanischen Befestigungsvorrichtung an einem durchgehenden Untergrund gesichert werden (z. B. HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Nachdem die Oberseite des Daches erreicht wurde, empfiehlt es sich, dass die Bahn mindestens 30 cm über die Firstlinie hinausragt, sodass eine perfekte Überlappung mit den Folienschichten entsteht, die sich auf der anderen Seite der Dachfläche überlagern werden. Außerdem sollten sich die Folien auch bei Kopfverbindungen mindestens 30 cm überlagern. Für eine korrekte Luft- und Wasserdichtheit empfiehlt sich die Verwendung von EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE.Ein integriertes doppelseitiges Klebeband kann die korrekte Luft- und Wasserabdichtung ersetzen.
Indicazioni di posa per: PARETE
TRASPIR 200 wird parallel zur Richtschwelle bzw. bei Wandverlegung parallel zum Boden verlegt. Die zweite Schicht muss die vorherige mindestens 15 cm überlagern. Jede Schicht muss mit einer mechanischen Befestigungsvorrichtung am Untergrund gesichert werden (z. B. HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Außerdem empfiehlt es sich, die Folien auch bei Kopfverbindungen mindestens 30 cm zu überlagern. Für eine korrekte Luft- und Wasserdichtheit empfiehlt sich die Verwendung von EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE während bei rauen Oberflächen der Einsatz von PRIMER in Betracht gezogen werden sollte, zusätzlich zu FLEXI BAND, PRIMER SPAY, PRIMER .
Zusammensetzung
| Obere Schicht | PP-Vlies |
|---|---|
| ZWISCHENSCHICHT | Atmungsaktive PP-Folie |
| Untere Schicht | PP-Vlies |
