HOCHDIFFUSIONSOFFENE REFLEKTIERENDE BAHN

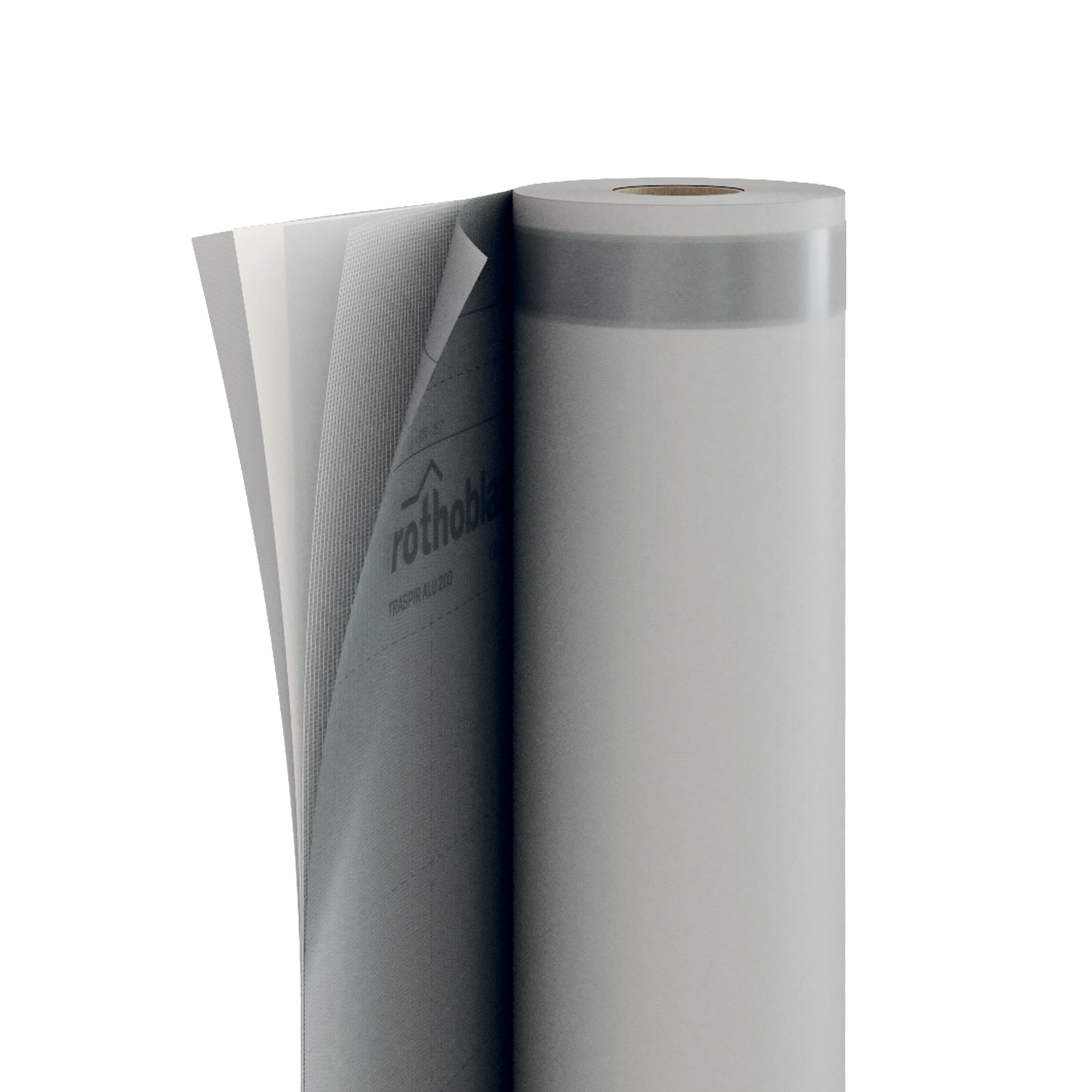

TRASPIR ALU 200
Die reflektierende hochdiffusionsoffene Bahn TRASPIR ALU 200 ist ideal zum Verlegen auf der Außen- und Innenseite des Daches. Sie optimiert die Winddichtheit der Konstruktion und schützt sie vor dem Eindringen von Warmluft im Sommer und Kaltluft im Winter. Die Bahn mit integriertem Doppel-Tape ist dank ihrer flächenbezogenen Masse resistent.
TRASPIR ALU 200, die hochdiffusionsoffene Bahn, die Wärme reflektiert.
Die reflektierenden Bahnen auf der Außenseite gewährleisten einen Vorteil während der heißen Jahreszeit, da sie Wärme nach außen reflektieren und eintretende Wärme abweisen. Die hohe flächenbezogene Masse gewährleistet Abrieb- und Begehfestigkeit.
Das integrierte Doppel-Tape vereinfacht das Verlegen und gewährleistet professionelle Abdichtung.
Technische Dokumentation
| Technisches Datenblatt | |
|---|---|
| Leistungserklärung (DOP) | Herunterladen |
| Verlegeanleitung |
TRASPIR ALU 200
| ART.-NR. | Beschreibung | Tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
Stk./Palette |
|---|---|---|---|---|---|---|---|---|---|
| TTTALU200 | TRASPIR ALU 200 TT | TT | 1.5 | 50 | 75 | 4' 11'' | 164 | 807 | 25 |
Technische Daten
| Eigenschaften | Norm | Geprüfte Werte | USC-Konversion |
|---|---|---|---|
| Flächenbezogene Masse | EN 1849-2 | 200 g/m² | 0.66 oz/ft² |
| Stärke | EN 1849-2 | 0,8 mm | 31 mil |
| Wasserdampfdiffusionswiderstand (Sd) | EN 1931 | 0,045 m | 77.7 PERM |
| Höchstzugkraft MD/CD | EN 12311-1 | 350 / 225 N/50mm | 40 / 26 lb/in |
| Dehnung MD/CD | EN 12311-1 | 30 / 70 % | - |
| Nagelreißfestigkeit MD/CD | EN 12310-1 | 200 / 200 N | 45 / 45 lbf |
| Wasserundurchlässigkeit | EN 1928 | Klasse W1 | - |
| Temperaturbeständigkeit | - | -40 / 80 °C | -40 / 176 °F |
| Brandverhalten | EN 13501-1 | Klasse E | - |
| Widerstand gegen Luftdurchgang | EN 12114 | < 0,02 m³/(m²·h·50Pa) | < 0.001 cfm/ft² at 50Pa |
| Wärmeleitfähigkeit (λ) | - | 0,3 W/(m·K) | 2.08 (BTU·in)/(h·ft²·°F) |
| Spezifische Wärmekapazität | - | 1800 J/(kg·K) | - |
| Dichte | - | ca. 300 kg/m³ | - |
| Wasserdampfdiffusionswiderstandszahl (μ) | - | ca. 60 | - |
| VOC-Gehalt | - | 0 % | - |
| Reflexionsgrad | EN 15976 | 95 % | - |
| UV-Beständigkeit | EN 13859-2 | 3 Monate | - |
| Exposition gegenüber Witterungseinflüssen | - | 4 Wochen | - |
| Wassersäule | ISO 811 | > 300 cm | > 118.11024 in |
| Nach künstlicher Alterung - Wasserundurchlässigkeit | EN 1297 / EN 1928 | Klasse W1 | - |
| Nach künstlicher Alterung - Höchstzugkraft MD/CD | EN 1297 / EN 12311-1 | 330 / 175 N/50mm | 38 / 20 lb/in |
| Nach künstlicher Alterung - Dehnung | EN 1297 / EN 12311-1 | 25 / 50 % | - |
| Kaltbiegeverhalten | EN 1109 | -30 / °C | -22 / °F |
| Widerstand gegen Schlagregen | TU Berlin | bestanden | - |
| Temperaturbeständigkeit äquivalent mit Luftspalt 50 mm (ε 0,025-0,88) | ISO 6946 | 0,821 / 0,731 (m²·K)/W | 4.66 / 4.15 (h·ft²·°F)/BTU |
Specifications
Lieferung und Installation von Hochdiffusionsoffene reflektierende Bahn, Typologie TRASPIR ALU 200
CE-Kennzeichnung nach : EN 13859-1
Eigenschaften:
Flächenbezogene Masse [g/m²] : 200
Wasserdampfdurchlässigkeit Sd [m] : 0,045
Höchstzugkraft MD/CD [N/50mm] : 350/225
Dehnung MD/CD [%] : 30/70
Weiterreißwiderstand MD/CD [N] : 200/200
Wasserundurchlässigkeit : classe W1
VOC-Emissionen (% (Klasse A+)) : 0
Wärmebeständigkeit [°C] : -40/+80
Brandverhalten : classe E
Indicazioni di posa per: TETTO
TRASPIR ALU 200 wird parallel zur Traufe verlegt, ausgehend von der Dachunterkante. Entsprechend der guten Baupraxis muss die zweite Schicht die vorherige mindestens 10-20 cm überlagern (abhängig von der Dachneigung); siehe Grundriss. Die Folie muss mit einer mechanischen Befestigungsvorrichtung an einem durchgehenden Untergrund gesichert werden (z. B. HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Nachdem die Oberseite des Daches erreicht wurde, empfiehlt es sich, dass die Bahn mindestens 30 cm über die Firstlinie hinausragt, sodass eine perfekte Überlappung mit den Folienschichten entsteht, die sich auf der anderen Seite der Dachfläche überlagern werden. Außerdem sollten sich die Folien auch bei Kopfverbindungen mindestens 30 cm überlagern. Für eine korrekte Luft- und Wasserdichtheit empfiehlt sich die Verwendung von EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE.Ein integriertes doppelseitiges Klebeband kann die korrekte Luft- und Wasserabdichtung ersetzen.
Indicazioni di posa per: PARETE
TRASPIR ALU 200 wird parallel zur Richtschwelle bzw. bei Wandverlegung parallel zum Boden verlegt. Die zweite Schicht muss die vorherige mindestens 15 cm überlagern. Jede Schicht muss mit einer mechanischen Befestigungsvorrichtung am Untergrund gesichert werden (z. B. HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Außerdem empfiehlt es sich, die Folien auch bei Kopfverbindungen mindestens 30 cm zu überlagern. Für eine korrekte Luft- und Wasserdichtheit empfiehlt sich die Verwendung von EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE während bei rauen Oberflächen der Einsatz von PRIMER in Betracht gezogen werden sollte, zusätzlich zu FLEXI BAND, PRIMER SPAY, PRIMER .
Zusammensetzung
| BESCHICHTUNG | Perforierte Aluminiumfolie |
|---|---|
| TRÄGEREINLAGE | - |
| Obere Schicht | PP-Vlies |
| ZWISCHENSCHICHT | Diffusionsoffene PL-Folie |
| Untere Schicht | PP-Vlies |
