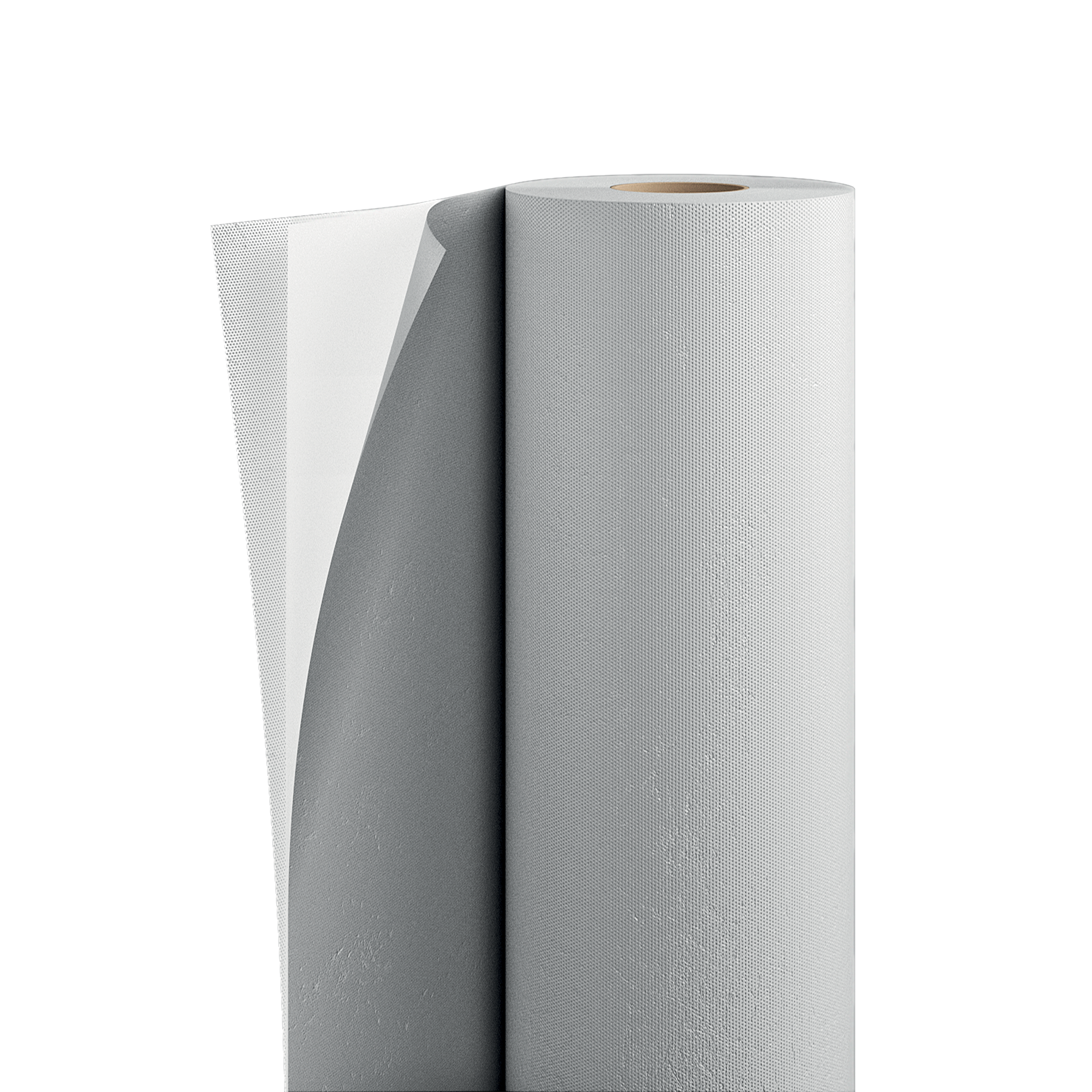

HOCHDIFFUSIONSOFFENE REFLEKTIERENDE BAHN
TRASPIR ALU FIRE A2 430
TRASPIR ALU FIRE A2 430 ist die hochdiffusionsoffene reflektierende Bahn, die nach EN 13501-1 geprüft und als nichtbrennbares Material (A2-s1, d0) eingestuft wurde. Aufgrund der Fähigkeit, bis zu 95 % Wärme zu reflektieren, verbessert das Produkt die thermische Leistung der Baueinheit.
TRASPIR ALU FIRE A2 430, die hochdiffusionsoffene und nicht brennbare reflektierende Bahn.

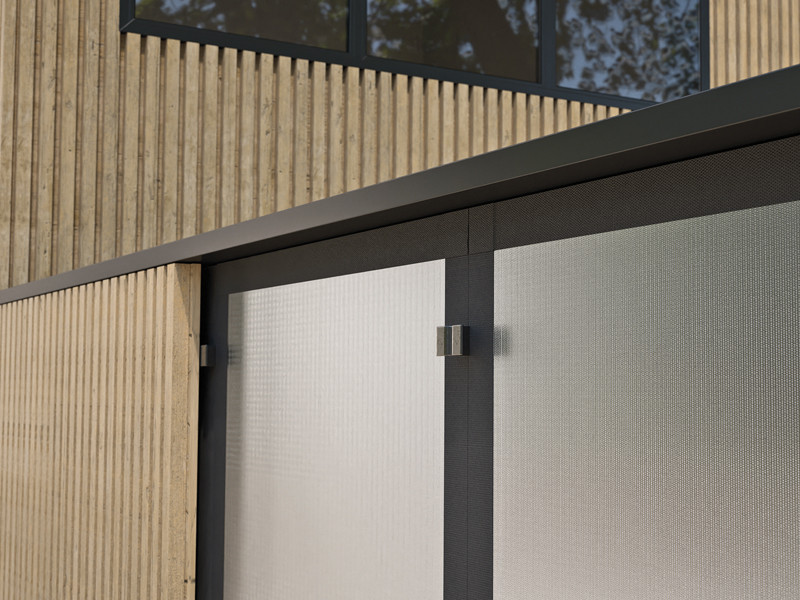

Mit seinen 430 g/m2 ist das Produkt extrem robust sowie thermisch stabil und beständig gegen Beanspruchungen beim Verlegen. Die spezielle modifizierte Mischung gewährleistet hohe UV-Beständigkeit auch im nicht abgedeckten Zustand auf der Baustelle oder bei Rissen und offenen Verbindungen in der Fassadenverkleidung; die Kombination von Aluminiumbeschichtung und Glasfaser-Trägereinlage garantiert hohe mechanische Leistung.

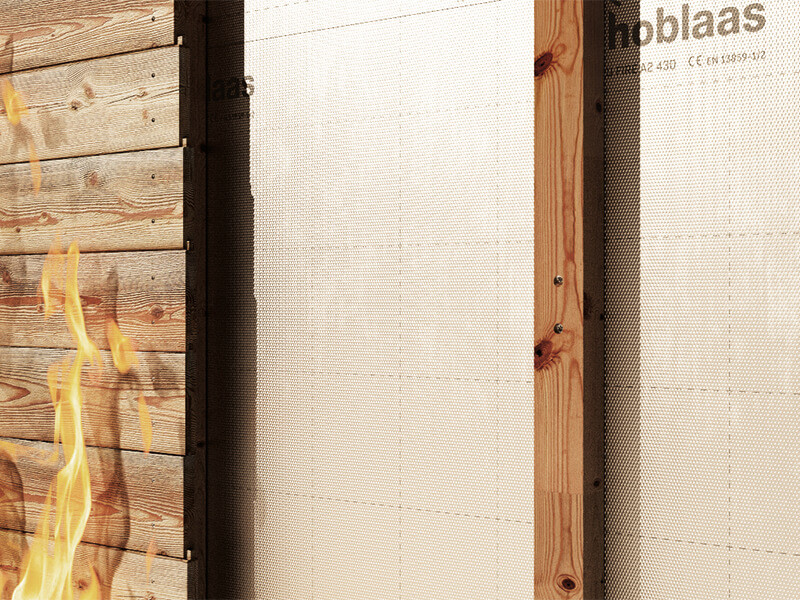

Als nicht brennbar eingestufte Bahn kann sie auch mit Fotovoltaikanlagen oder an Durchgängen elektrischer Spannung eingesetzt werden. Die reflektierende Bahn besteht aus einer perforierten Aluminiumfolienschicht, einer PE-Funktionsfolie sowie einer Glasfasergewebeschicht. Sie ist sowohl zum Verlegen im Innen- als auch Außenbereich konzipiert.
Technische Dokumentation
| Technisches Datenblatt | |
|---|---|
| Leistungserklärung (DOP) | Herunterladen |
| Verlegeanleitung |
TRASPIR ALU FIRE A2 430
| ART.-NR. | Beschreibung | Tape | H
[m]
|
L
[m]
|
A
[m²]
|
H
[ft]
|
L
[ft]
|
A
[sft]
|
Stk./Palette | |
|---|---|---|---|---|---|---|---|---|---|---|
| TALUFIRE430 | New | TRASPIR FIRE A2 430 | - | 1.2 | 50 | 60 | 3' 11 1/4'' | 164 | 646 | 28 |
Technische Daten
| Eigenschaften | Norm | Geprüfte Werte | USC-Konversion |
|---|---|---|---|
| Flächenbezogene Masse | EN 1849-2 | 430 g/m² | 1.41 oz/ft² |
| Stärke | EN 1849-2 | 0,43 mm | 17 mil |
| Wasserdampfdiffusionswiderstand (Sd) | EN 1931 | 0,08 m | 43.706 PERM |
| Höchstzugkraft MD/CD | EN 12311-1 | 3000 / 3200 N/50mm | 343 / 365 lb/in |
| Dehnung MD/CD | EN 12311-1 | 6 / 5 % | - |
| Nagelreißfestigkeit MD/CD | EN 12310-1 | 580 / 450 N | 130 / 101 lbf |
| Wasserundurchlässigkeit | EN 1928 | Klasse W1 | - |
| Temperaturbeständigkeit | - | -40 / 100 °C | -40 / 212 °F |
| Brandverhalten | EN 13501-1 | Klasse A2-s1, d0 | - |
| Widerstand gegen Luftdurchgang | EN 12114 | > 0,02 m³/(m²·h·50Pa) | > 0.001 cfm/ft² at 50Pa |
| Wärmeleitfähigkeit (λ) | - | 0,0007 W/(m·K) | 0 (BTU·in)/(h·ft²·°F) |
| Spezifische Wärmekapazität | - | 800 J/(kg·K) | - |
| Dichte | - | 1000 kg/m³ | - |
| Wasserdampfdiffusionswiderstandszahl (μ) | - | ca. 185 | - |
| VOC-Gehalt | - | 0 % | - |
| Reflexionsgrad | EN 15976 | 95 % | - |
| UV-Beständigkeit ohne Endbeschichtung | EN 13859-2 | 9 Monate | - |
| UV-Beständigkeit bei Verbindungen mit einer Breite von bis zu 50 mm, die maximal 40% der Oberfläche freilegen | EN 13859-2 | dauerhaft | - |
| Exposition gegenüber Witterungseinflüssen ohne Endbeschichtung | - | 12 Wochen | - |
| Nach künstlicher Alterung - Wasserundurchlässigkeit | EN 1297 / EN 1928 | Klasse W1 | - |
| Nach künstlicher Alterung - Höchstzugkraft MD/CD | EN 1297 / EN 12311-1 | 3000 / 3200 N/50mm | 343 / 365 lb/in |
| Nach künstlicher Alterung - Dehnung | EN 1297 / EN 12311-1 | 6 / 5 % | - |
| Kaltbiegeverhalten | EN 1109 | -40 / °C | -40 / °F |
| Temperaturbeständigkeit äquivalent mit Luftspalt 50 mm (ε 0,025-0,88) | ISO 6946 | 0,821 / 0,731 (m²·K)/W | 4.66 / 4.15 (h·ft²·°F)/BTU |
Specifications
Lieferung und Installation von Hochdiffusionsoffene reflektierende Bahn, Typologie TRASPIR ALU FIRE A2 430
CE-Kennzeichnung nach : EN 13859-1-2
Eigenschaften:
Flächenbezogene Masse [g/m²] : 430
Wasserdampfdurchlässigkeit Sd [m] : 0,08
Höchstzugkraft MD/CD [N/50mm] : 3000/3200
Dehnung MD/CD [%] : 6/5
Weiterreißwiderstand MD/CD [N] : 580/450
Wasserundurchlässigkeit : classe W1
VOC-Emissionen (% (Klasse A+)) : 0
Wärmebeständigkeit [°C] : -40/+120
Brandverhalten : A2-s1,d0
Indicazioni di posa per: PARETE
TRASPIR ALU FIRE A2 430 wird parallel zur Richtschwelle bzw. bei Wandverlegung parallel zum Boden verlegt. Die zweite Schicht muss die vorherige mindestens 15 cm überlagern. Jede Schicht muss mit einer mechanischen Befestigungsvorrichtung am Untergrund gesichert werden (z. B. HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Außerdem empfiehlt es sich, die Folien auch bei Kopfverbindungen mindestens 30 cm zu überlagern. Für eine korrekte Luft- und Wasserdichtheit empfiehlt sich die Verwendung von EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE während bei rauen Oberflächen der Einsatz von PRIMER in Betracht gezogen werden sollte, zusätzlich zu FLEXI BAND, PRIMER SPAY, PRIMER .
Indicazioni di posa per: TETTO

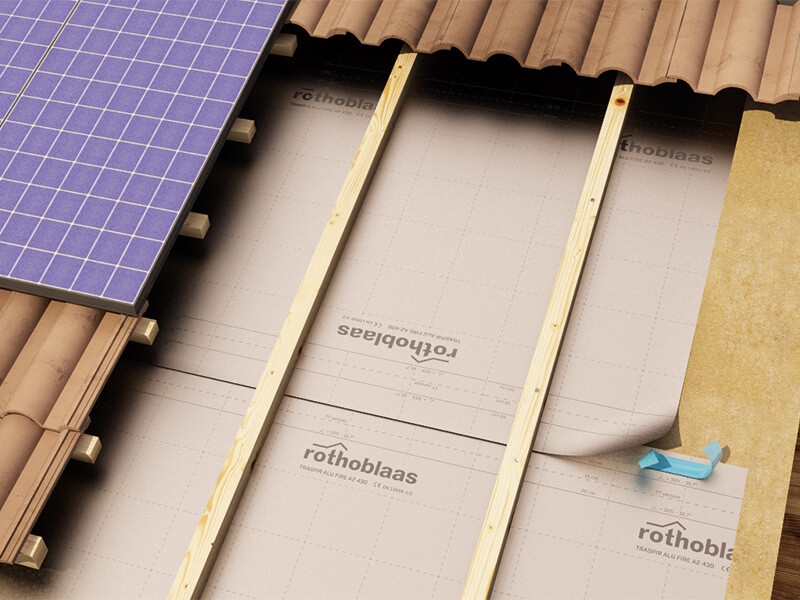

TRASPIR ALU FIRE A2 430 wird parallel zur Traufe verlegt, ausgehend von der Dachunterkante. Entsprechend der guten Baupraxis muss die zweite Schicht die vorherige mindestens 10-20 cm überlagern (abhängig von der Dachneigung); siehe Grundriss. Die Folie muss mit einer mechanischen Befestigungsvorrichtung an einem durchgehenden Untergrund gesichert werden (z. B. HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Nachdem die Oberseite des Daches erreicht wurde, empfiehlt es sich, dass die Bahn mindestens 30 cm über die Firstlinie hinausragt, sodass eine perfekte Überlappung mit den Folienschichten entsteht, die sich auf der anderen Seite der Dachfläche überlagern werden. Außerdem sollten sich die Folien auch bei Kopfverbindungen mindestens 30 cm überlagern. Für eine korrekte Luft- und Wasserdichtheit empfiehlt sich die Verwendung von EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE.Ein integriertes doppelseitiges Klebeband kann die korrekte Luft- und Wasserabdichtung ersetzen.
Zusammensetzung
| Schutzschicht | Perforierte Aluminiumfolie |
|---|---|
| ZWISCHENSCHICHT | PE-Funktionsfolie |
| Untere Schicht | - |
