MONOLITHISCHE UND MIKROPORÖSE DIFFUSIONSOFFENE BAHN

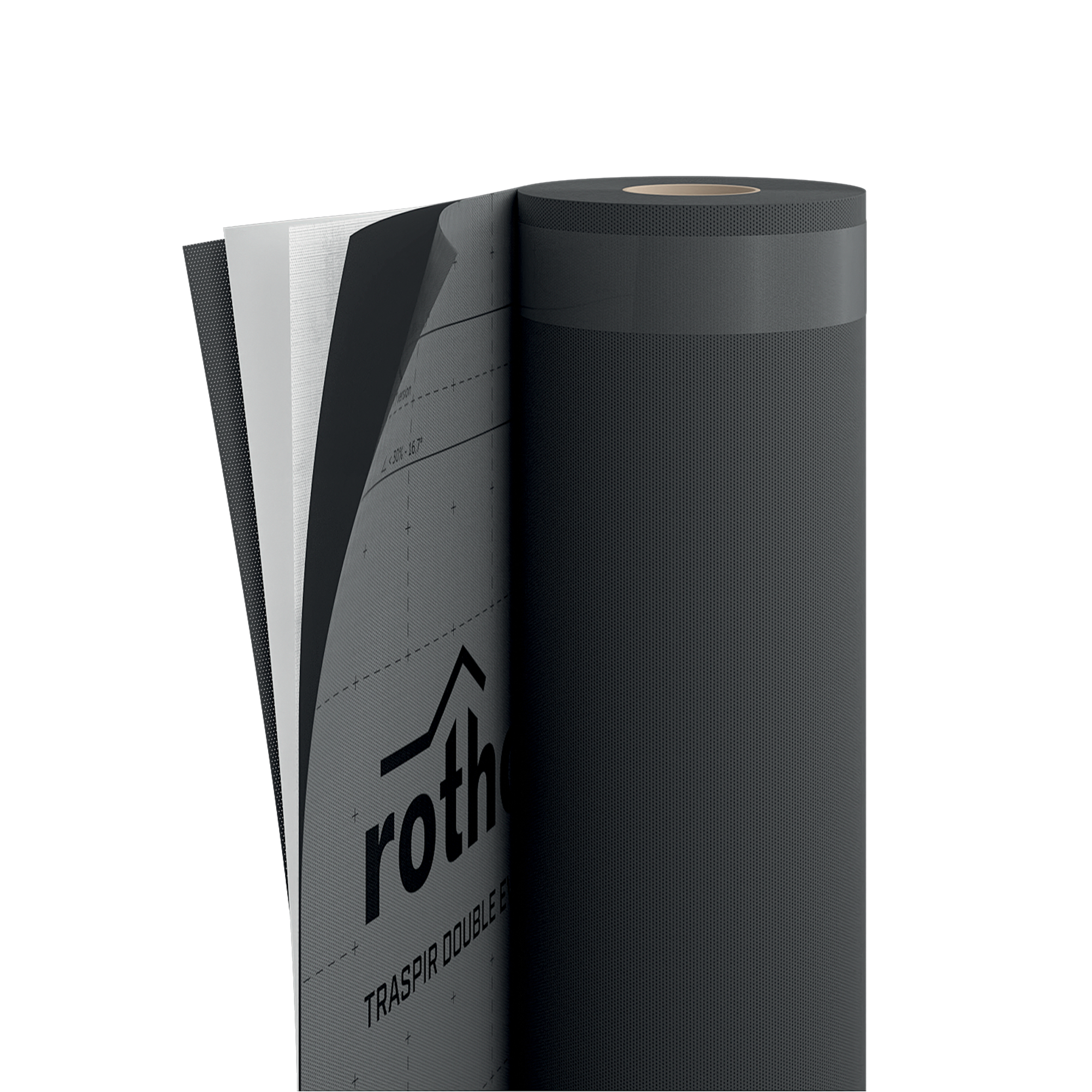

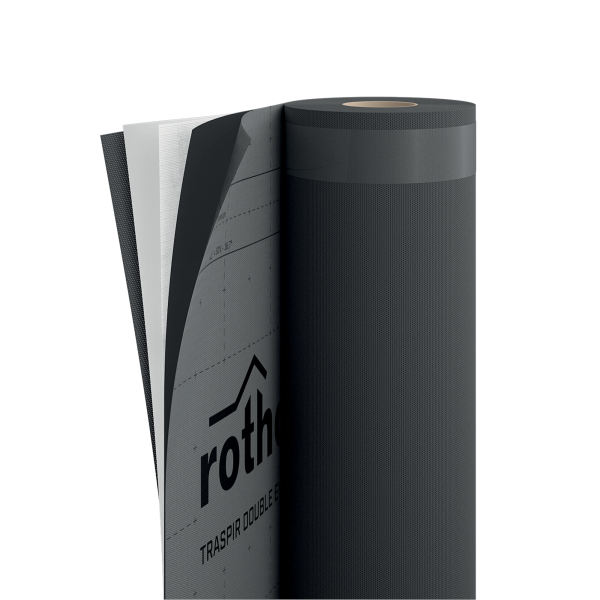

TRASPIR DOUBLE EVO 340

Die monolithische und mikroporöse diffusionsoffene Bahn TRASPIR DOUBLE EVO 340 garantiert dank der doppelten Funktionsfolie hervorragende Beständigkeit. Sie ist aus einer monolithischen und einer mikroporösen Bahn hergestellt und bietet so mechanische Festigkeit und Widerstand gegen Wasserdurchgang von höchster Qualität. Sie besteht aus einer monolithischen Folie aus extrudiertem Elastomer (TPE-E), einer mikroporösen Folie und Schutzschichten aus Polypropylen und ist zum Aufbringen auf der Außenseite des Dachs ausgelegt .

TRASPIR DOUBLE EVO 340 , doppelte Abdichtschicht für doppelten Schutz. Dank ihrer flächenbezogenen Masse lässt sich die Bahn auch wirksam bei geringen Dachneigungen bis zu 5° verlegen. Die hohe flächenbezogene Masse und die doppelte Funktionsschicht gewährleisten hohe Abriebfestigkeit .

Die Bahn TRASPIR DOUBLE EVO 340 kann selbst die strengsten Anforderungen der verschiedenen nationalen Vorschriften erfüllen und klassifiziert sich unter den Hochleistungsprodukten.

Technische Dokumentation

Technisches Datenblatt
Leistungserklärung (DOP) Herunterladen
Verlegeanleitung
Environmental Product Declaration (EPD)

TRASPIR DOUBLE EVO 340

ART.-NR. Beschreibung Tape H
[m]
L
[m]
A
[m²]
H
[ft]
L
[ft]
A
[sft]
Stk./Palette
TEVO340 TRASPIR DOUBLE EVO 340 - 1.5 25 37.5 4' 11'' 82 404 20
TTTEVO340 TRASPIR DOUBLE EVO 340 TT TT 1.5 25 37.5 4' 11'' 82 404 20

Technische Daten
EN 13859-1/2
L C A L C A
EPD EPD EP D
national-classifications AT Önorm B4119 UD Typ II US
national-classifications CH SIA 232 UD (g)
national-classifications DE ZVDH USB-A UDB-A
national-classifications FR DTU 31.2 E1 Sd1 TR3 E600 Jf C2
national-classifications IT UNI 11470 A/R3

Eigenschaften Norm Geprüfte Werte USC-Konversion
Flächenbezogene Masse EN 1849-2 340 g/m² 1.11 oz/ft²
Stärke EN 1849-2 1,2 mm 47 mil
Wasserdampfdiffusionswiderstand (Sd) EN 1931 0,19 m 18.403 PERM
Höchstzugkraft MD/CD EN 12311-1 605 / 455 N/50mm 69 / 52 lb/in
Dehnung MD/CD EN 12311-1 65 / 80 % -
Nagelreißfestigkeit MD/CD EN 12310-1 415 / 500 N 93 / 112 lbf
Wasserundurchlässigkeit EN 1928 Klasse W1 -
Temperaturbeständigkeit - -40 / 80 °C -40 / 176 °F
Brandverhalten EN 13501-1 Klasse E -
Widerstand gegen Luftdurchgang EN 12114 < 0 m³/(m²·h·50Pa) < 0 cfm/ft² at 50Pa
Wärmeleitfähigkeit (λ) - 0,04 W/(m·K) 0.28 (BTU·in)/(h·ft²·°F)
Spezifische Wärmekapazität - 1800 J/(kg·K) -
Dichte - ca. 284 kg/m³ -
Wasserdampfdiffusionswiderstandszahl (μ) - ca. 160 -
Verbundfestigkeit EN 12317-2 > 250 / N/50mm > 28.550736 / lb/in
VOC-Gehalt - 0 % -
UV-Beständigkeit EN 13859-2 4 Monate -
Exposition gegenüber Witterungseinflüssen - 8 Wochen -
Wassersäule ISO 811 > 600 cm > 236.22048 in
Nach künstlicher Alterung - Wasserundurchlässigkeit bei 100 °C EN 1297 / EN 1928 Klasse W1 -
Nach künstlicher Alterung - Höchstzugkraft MD/CD EN 1297 / EN 12311-1 550 / 400 N/50mm 63 / 46 lb/in
Nach künstlicher Alterung - Dehnung EN 1297 / EN 12311-1 37 / 52 % -
Kaltbiegeverhalten EN 1109 -40 / °C -40 / °F

Specifications

Lieferung und Installation von Monolithische und mikroporöse diffusionsoffene Bahn, Typologie TRASPIR DOUBLE EVO 340
CE-Kennzeichnung nach : EN 13859-1-2

Eigenschaften:

Flächenbezogene Masse [g/m²] : 340
Wasserdampfdurchlässigkeit Sd [m] : 0,19
Höchstzugkraft MD/CD [N/50mm] : 605/455
Dehnung MD/CD [%] : 65/80
Weiterreißwiderstand MD/CD [N] : 415/500
Wasserundurchlässigkeit : classe W1
VOC-Emissionen (% (Klasse A+)) : 0
Wärmebeständigkeit [°C] : -40/+80
Brandverhalten : classe E

Indicazioni di posa per: TETTO

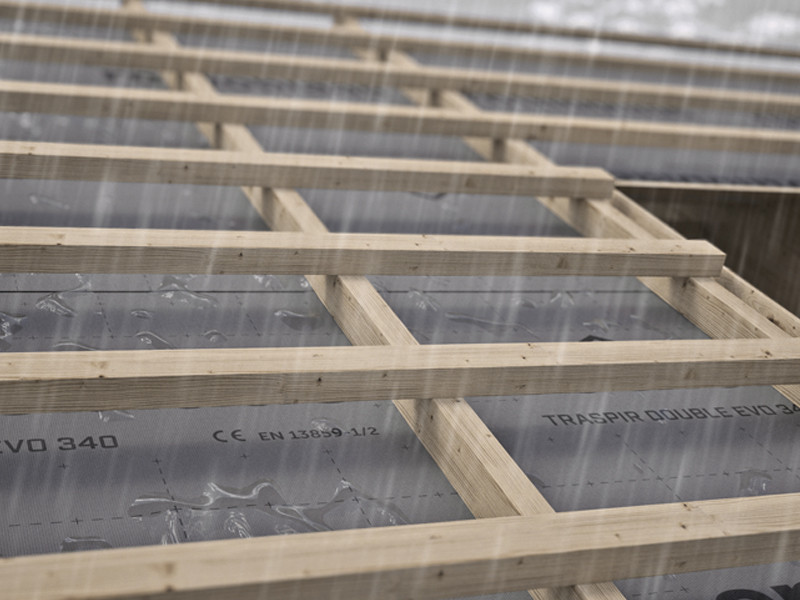

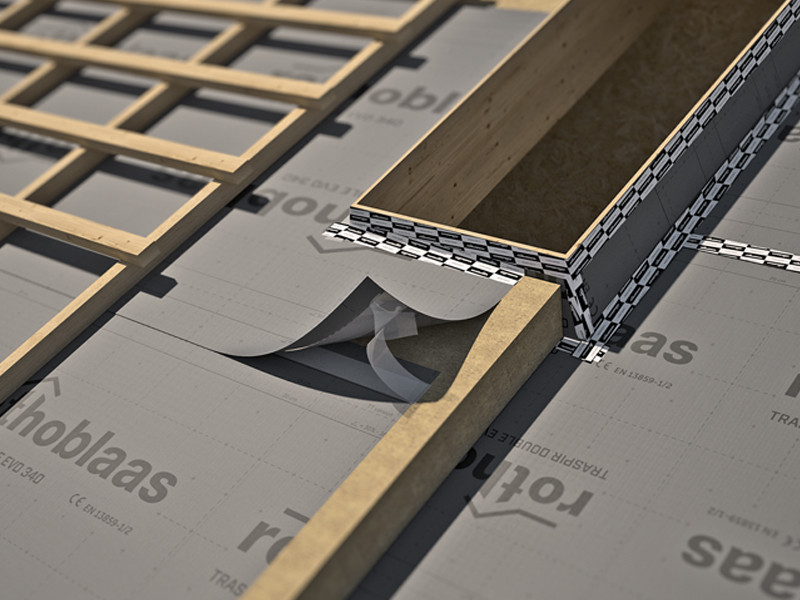

TRASPIR DOUBLE EVO 340 wird parallel zur Traufe verlegt, ausgehend von der Dachunterkante. Entsprechend der guten Baupraxis muss die zweite Schicht die vorherige mindestens 10-20 cm überlagern (abhängig von der Dachneigung); siehe Grundriss. Die Folie muss mit einer mechanischen Befestigungsvorrichtung an einem durchgehenden Untergrund gesichert werden (z. B. HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Nachdem die Oberseite des Daches erreicht wurde, empfiehlt es sich, dass die Bahn mindestens 30 cm über die Firstlinie hinausragt, sodass eine perfekte Überlappung mit den Folienschichten entsteht, die sich auf der anderen Seite der Dachfläche überlagern werden. Außerdem sollten sich die Folien auch bei Kopfverbindungen mindestens 30 cm überlagern. Für eine korrekte Luft- und Wasserdichtheit empfiehlt sich die Verwendung von EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE.Ein integriertes doppelseitiges Klebeband kann die korrekte Luft- und Wasserabdichtung ersetzen.

Indicazioni di posa per: PARETE

TRASPIR DOUBLE EVO 340 wird parallel zur Richtschwelle bzw. bei Wandverlegung parallel zum Boden verlegt. Die zweite Schicht muss die vorherige mindestens 15 cm überlagern. Jede Schicht muss mit einer mechanischen Befestigungsvorrichtung am Untergrund gesichert werden (z. B. HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Außerdem empfiehlt es sich, die Folien auch bei Kopfverbindungen mindestens 30 cm zu überlagern. Für eine korrekte Luft- und Wasserdichtheit empfiehlt sich die Verwendung von EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE während bei rauen Oberflächen der Einsatz von PRIMER in Betracht gezogen werden sollte, zusätzlich zu FLEXI BAND, PRIMER SPAY, PRIMER .

Zusammensetzung

Obere Schicht PP-Vlies
ZWISCHENSCHICHT -
ZWISCHENSCHICHT PP-Vlies
ZWISCHENSCHICHT PP-Vlies
ZWISCHENSCHICHT Atmungsaktive PP-Folie
Untere Schicht PP-Vlies
