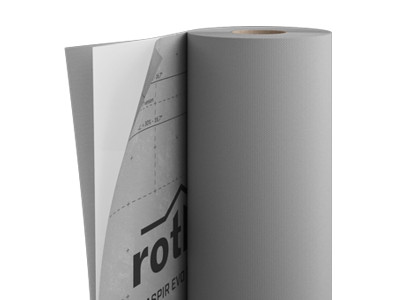

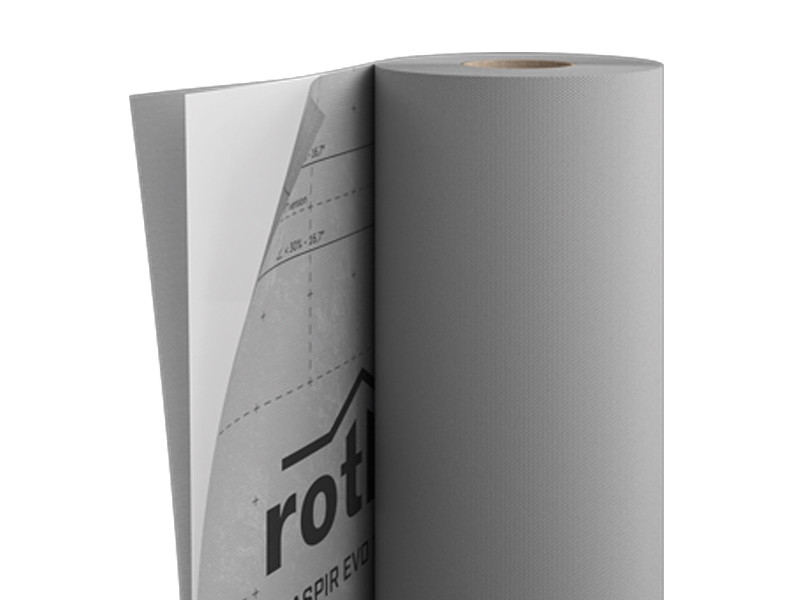

TRASPIR EVO 135
Der monolithische Aufbau der Bahn garantiert eine exzellente Haltbarkeit dank der verwendeten speziellen Polymere.
Die TT-Ausführung bietet eine schnelle Verlegung und professionelle Abdichtung dank des integrierten Doppel-Tapes.
Hoher Schutz gegen Schlagregen bei vorübergehender Exposition.
Technische Dokumentation
-
Technisches Datenblatt
-
BIM.rfa File
-
Verlegeanleitung
Technische Daten
| Eigenschaften | Norm | Geprüfte Werte | USC-Konversion |
|---|---|---|---|
| Flächengewicht | EN 1849-2 | 135 g/m² | 0.44 oz/ft² |
| Stärke | EN 1849-2 | 0,45 mm | 18 mil |
| Wasserdampfdiffusionswiderstand (Sd) | EN 1931 | 0,1 m | 34.965 US perm |
| Höchstzugkraft MD/CD | EN 12311-1 | 200 / 160 N/50mm | 23 / 18 lbf/in |
| Dehnung MD/CD | EN 12311-1 | 90 / 90 % | - |
| Nagelreißfestigkeit MD/CD | EN 12310-1 | 160 / 190 N | 36 / 43 lbf |
| Wasserundurchlässigkeit | EN 1928 | Klasse W1 | - |
| Temperaturbeständigkeit | - | -40 / 100 °C | -40 / 212 °F |
| Brandverhalten | EN 13501-1 | Klasse E | - |
| Widerstand gegen Luftdurchgang | EN 12114 | < 0,02 m³/(m²·h·50Pa) | < 0.001 cfm/ft² at 50Pa |
| Wärmeleitfähigkeit (λ) | - | 0,3 W/(m·K) | 0.17 BTU/(h·ft·°F) |
| Spezifische Wärmekapazität | - | 1800 J/(kg·K) | - |
| Dichte | - | ca. 300 kg/m³ | - |
| Wasserdampfdiffusionswiderstandszahl (μ) | - | ca. 220 | - |
| Wasserundurchlässigkeit zu 100 °C nach künstlicher Alterung | EN 1297 / EN 1928 | Klasse W1 | - |
| Nach künstlicher Alterung - Höchstzugkraft MD/CD | EN 1297 / EN 12311-1 | 160 / 130 N/50mm | 18 / 15 lb/in |
| Nach künstlicher Alterung - Dehnung | EN 1297 / EN 12311-1 | 60 / 60 % | - |
| VOC | - | nicht relevant | - |
Zusammensetzung
| OBERE SCHICHT | PP-Vlies |
|---|---|
| ZWISCHENSCHICHT | - |
| UNTERE SCHICHT | PP-Vlies |
Specifications
TRASPIR EVO 135
Lieferung und Verlegung einer monolithischen diffusionsoffenen Bahn, Typ TRASPIR EVO 135.
Zusammensetzung
Von der oberen bis zur unteren Schicht:
Vliesstoff aus PP;
Diffusionsoffene monolithische Folie;
Vliesstoff aus PP.
Eigenschaften
Flächenbezogene Masse [g/m²]: 135
Stärke [mm]: 0,45
Wasserdampfdurchlässigkeit (Sd) [m]: 0,1
Höchstzugkraft MD/CD [N/50 mm]: 200/160
Dehnung MD/CD [%]: 90/90
Nagelreißfestigkeit MD/CD [N]: 160/190
Wasserundurchlässigkeit: W1 (EN 1928)
Brandverhalten: E (EN 13501-1)
Temperaturbeständigkeit [°C]: -40/100
UV-Beständigkeit: 1000 Stunden (8 Monate)
VOC: nicht relevant
Normen und Zertifizierungen
CE-Kennzeichnung nach Norm EN 13859-1/2
AUS 4200.1 Class 4
Beschreibung
Die Auftragsfläche muss trocken, staub- und fettfrei sein. Elemente an der Oberfläche müssen entfernt werden, sodass die Bahn beim Verlegen nicht beschädigt wird.

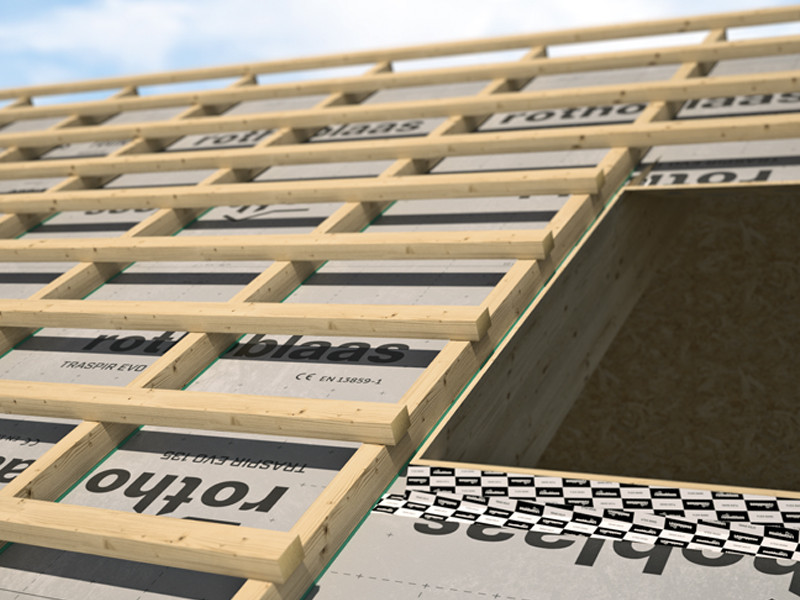

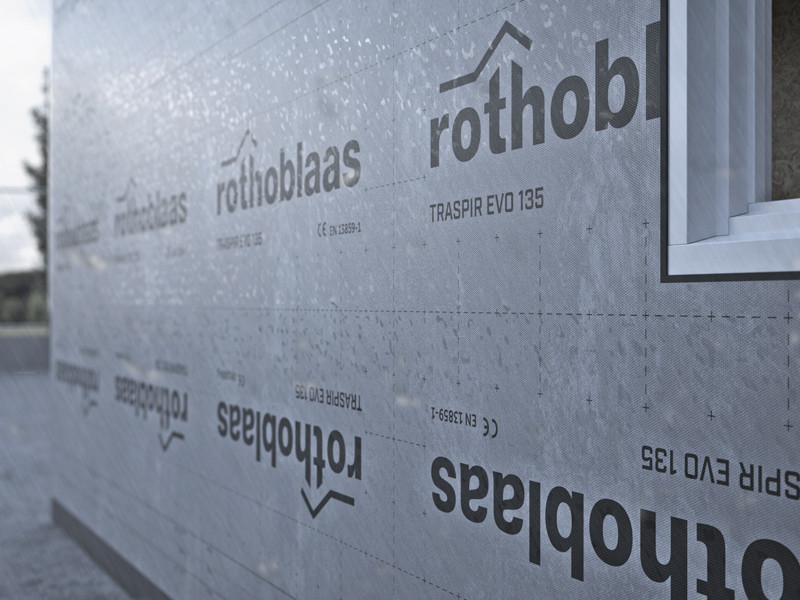

Empfohlene Anwendung: Der direkte Schutz vor UV-Strahlen ist gewährleistet. Somit ist die Verlegung sowohl auf der Innenseite als auch auf der Außenseite der Gebäudehülle vorgesehen.

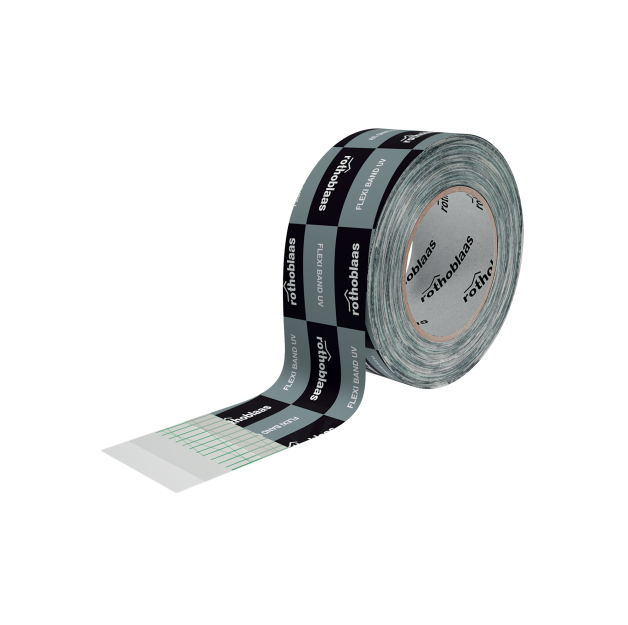

Verlegung: Die Bahn abrollen; sollte keine Folie mit Doppel-Tape verwendet werden, muss sie mit einem entsprechenden Band abgedichtet werden, z. B. FLEXY BAND, FLEXY BAND UV, SPEEDY BAND oder EASY BAND.
Um eine optimale Abdichtung zu erzielen, sicherstellen, dass die Überlappung zwischen den Bahnen mindestens 15 cm beträgt.
Für eine fachgerechte Ausführung der Arbeiten muss die Verwendung von Nageldichtband vorgesehen werden.
Nähere Informationen zur Verlegung sind in den spezifischen Anweisungen des Lieferanten zu finden.
