MONTAGESTÜTZE FÜR FERTIGWÄNDE AUS HOLZ GIRAFFE
GIRAFFE: die temporäre Wandstütze für die Montage von Brettsperrholzplatten

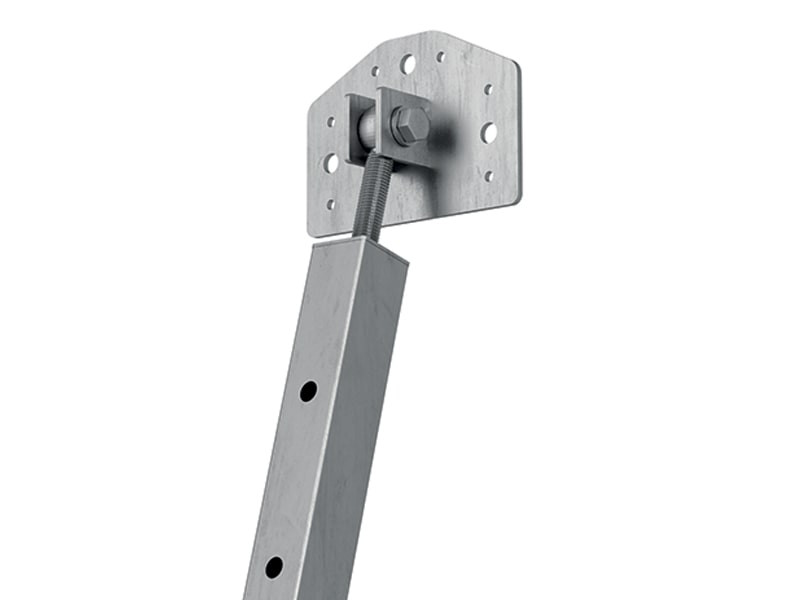

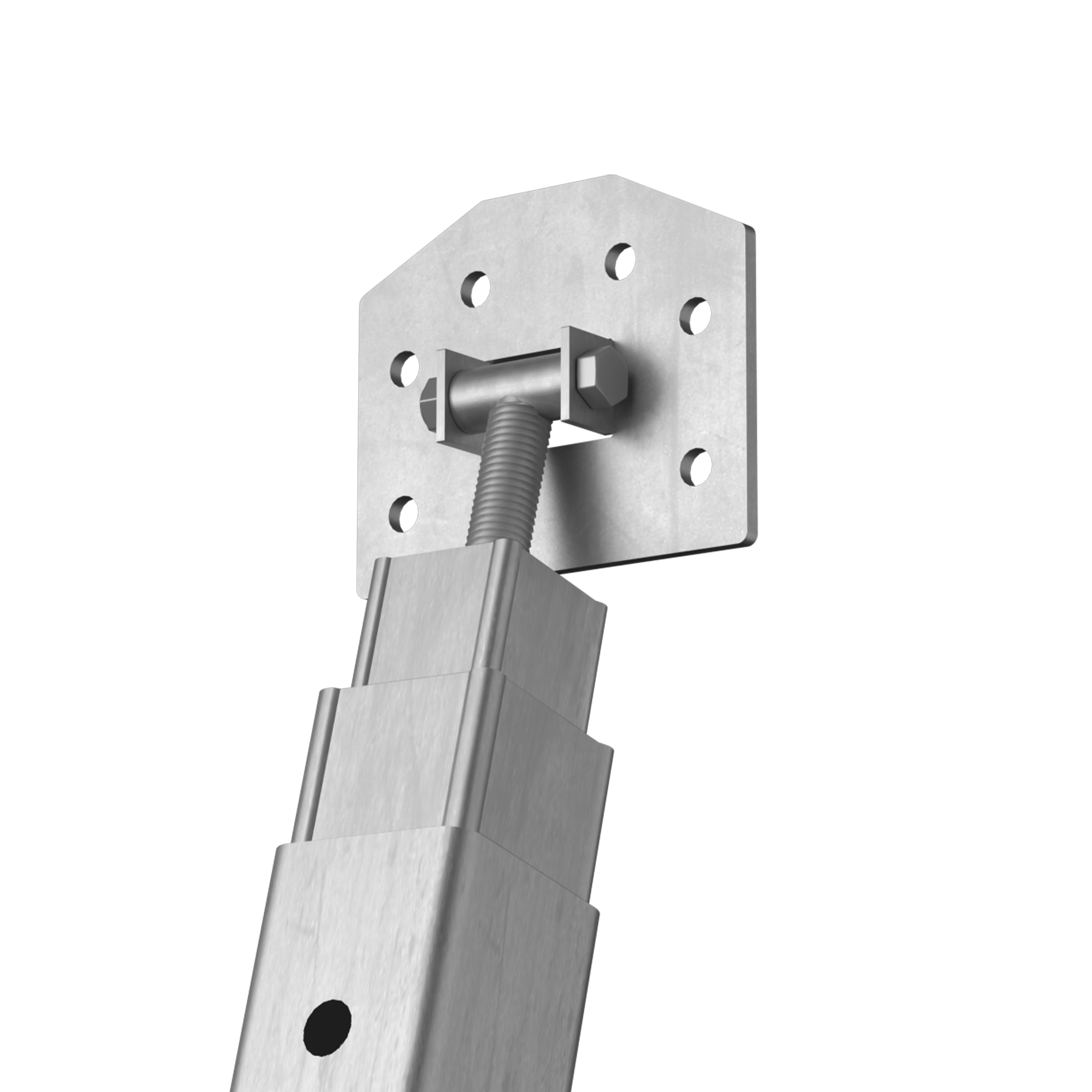

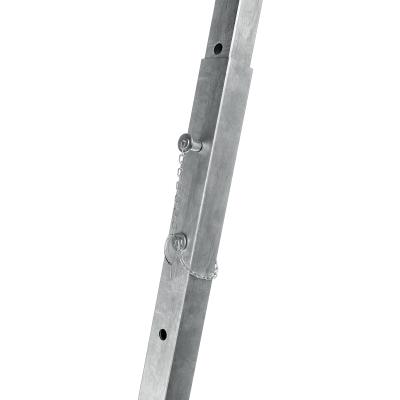

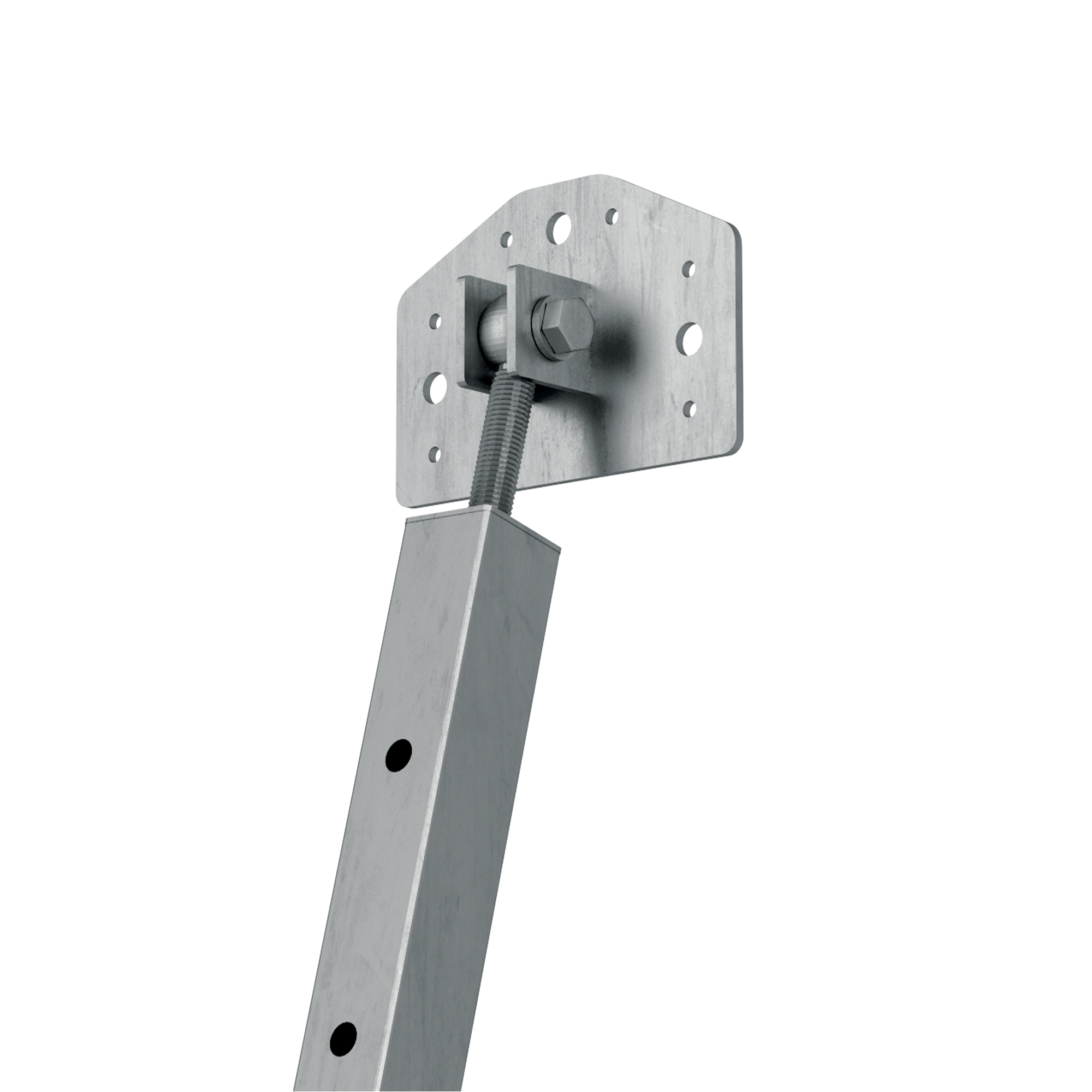

GIRAFFE ist die temporäre Wandstütze für Wände aus Holztafeln: Sie wird an der Wand angebracht und bei der Ausführung zu 6 m mit dem Griff in der Länge verstellt. Bei den anderen Ausführungen erfolgt die Längenregelung über die Schrauben. Nachdem die Stütze oben an der Wand und unten an der Decke befestigt wurde, kann sie durch Drehen präzise eingestellt werden: Mithilfe des Gewindes an der oberen und unteren Platte lässt sich die Wand exakt lotrecht ausrichten. Mit der Platte GIRPLATECLICK erfolgt die Befestigung oben durch einfaches Einrasten, ohne die Platte mithilfe einer Leiter mit zusätzlichen Schrauben befestigen zu müssen.

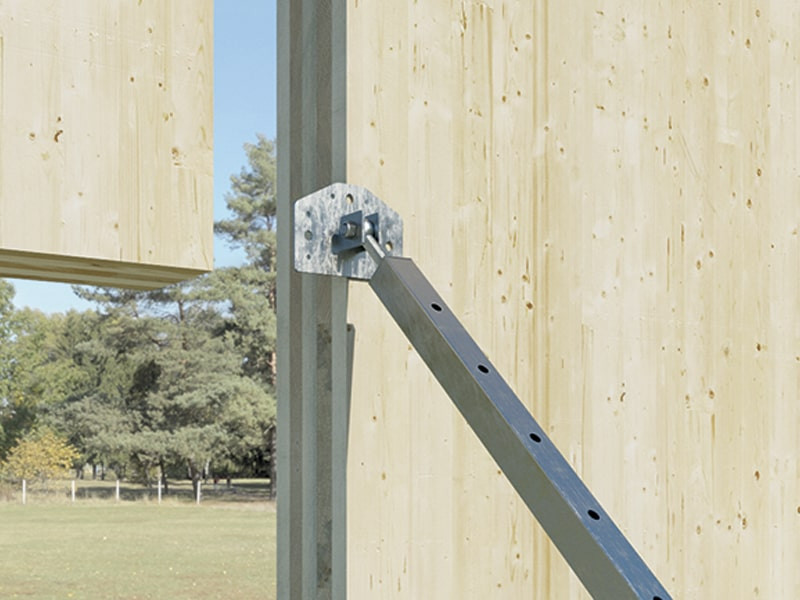

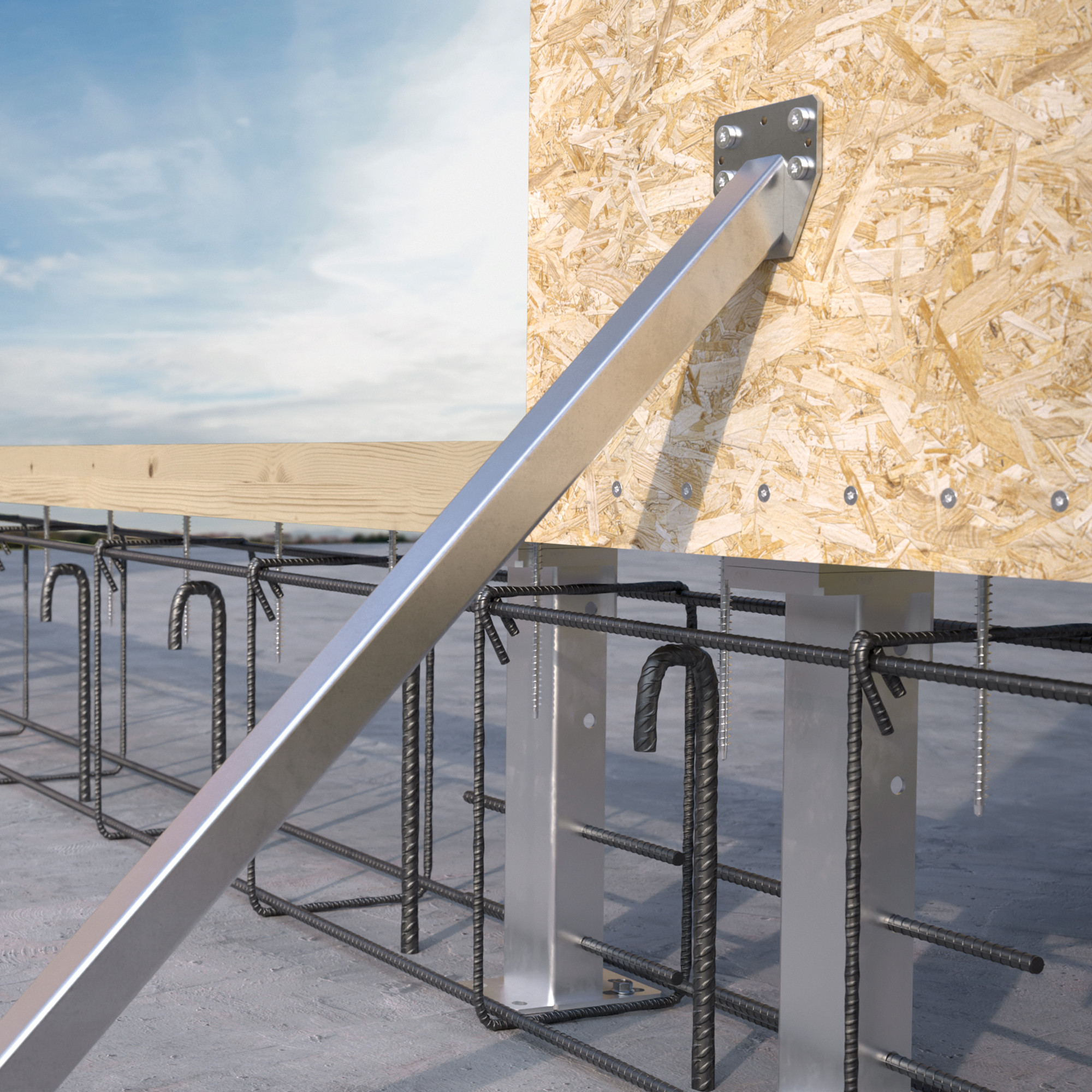

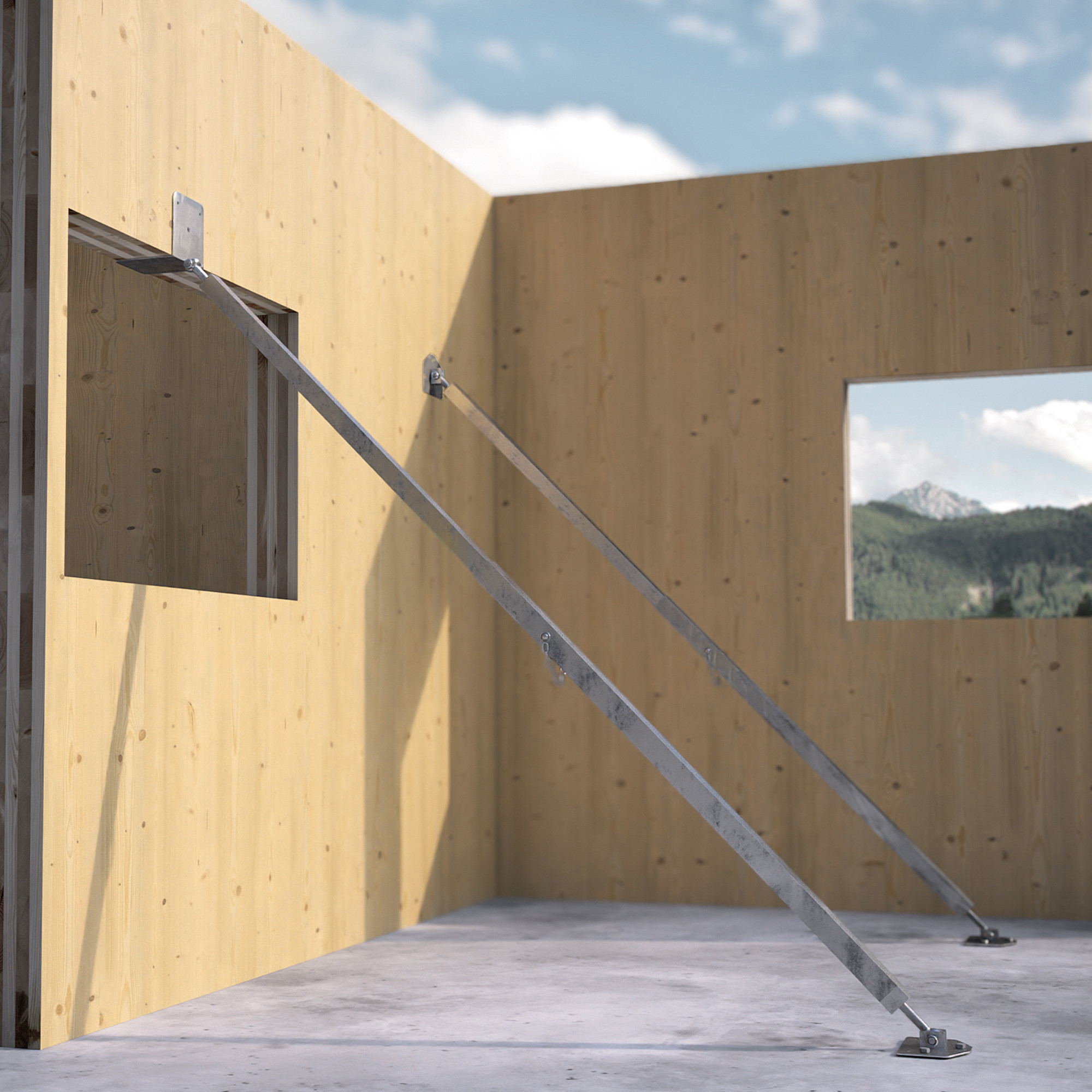

Die Vorrichtung wird im oberen Drittel der Wand mit einem Winkel zwischen 30° und 60° angebracht und mit Schrauben HBS PLATE Ø10 an der Holzdecke bzw. mit Ankern SKR Ø12 an der Betondecke befestigt.
Die Tragfähigkeiten der Schrauben werden gemäß EN 1995:2014 und EN 1993:2005 in Übereinstimmung mit ETA-11/0030 bestimmt. Sie gelten sowohl für Druck- als auch Zugkräfte.
Ausführungen, Materialien und Tragfähigkeiten der Wandstütze

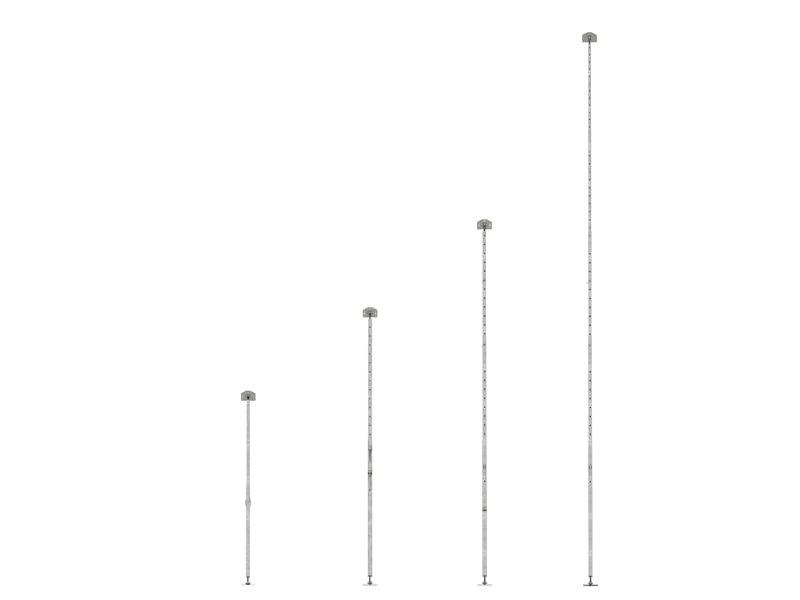

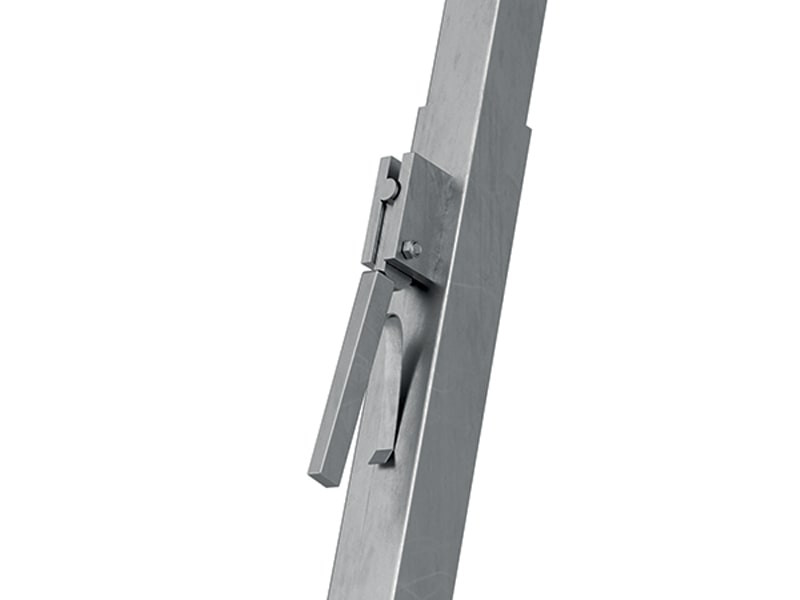

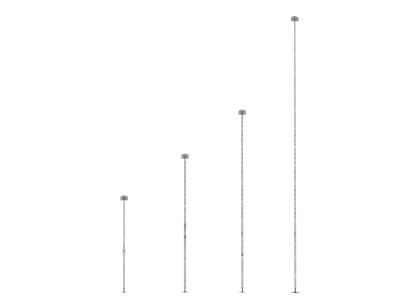

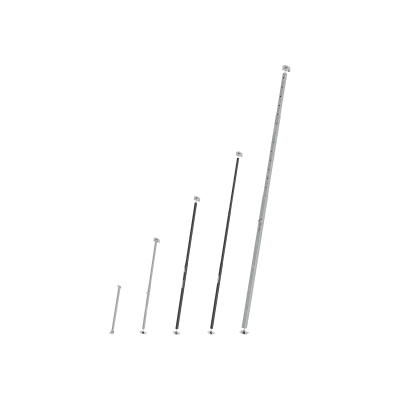

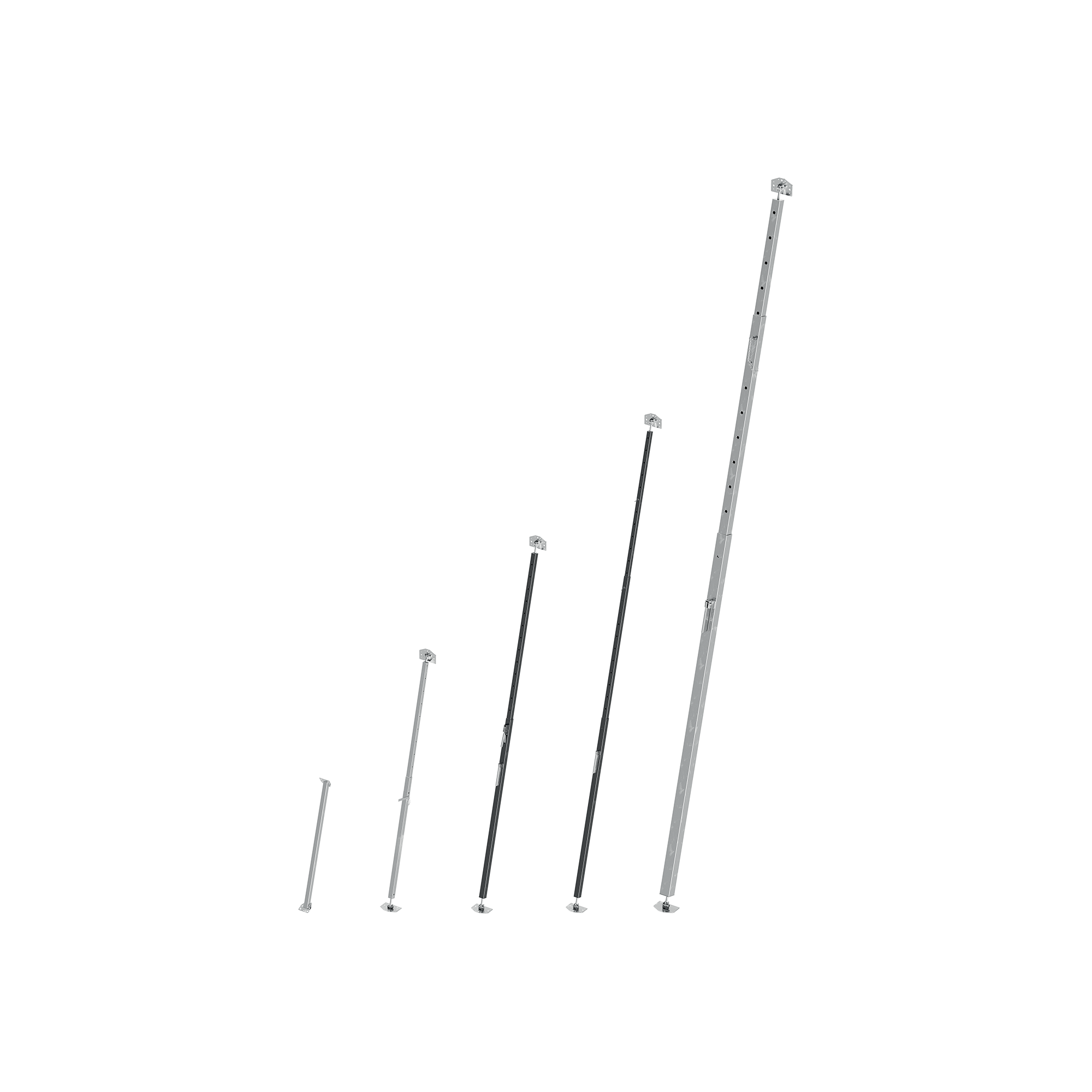

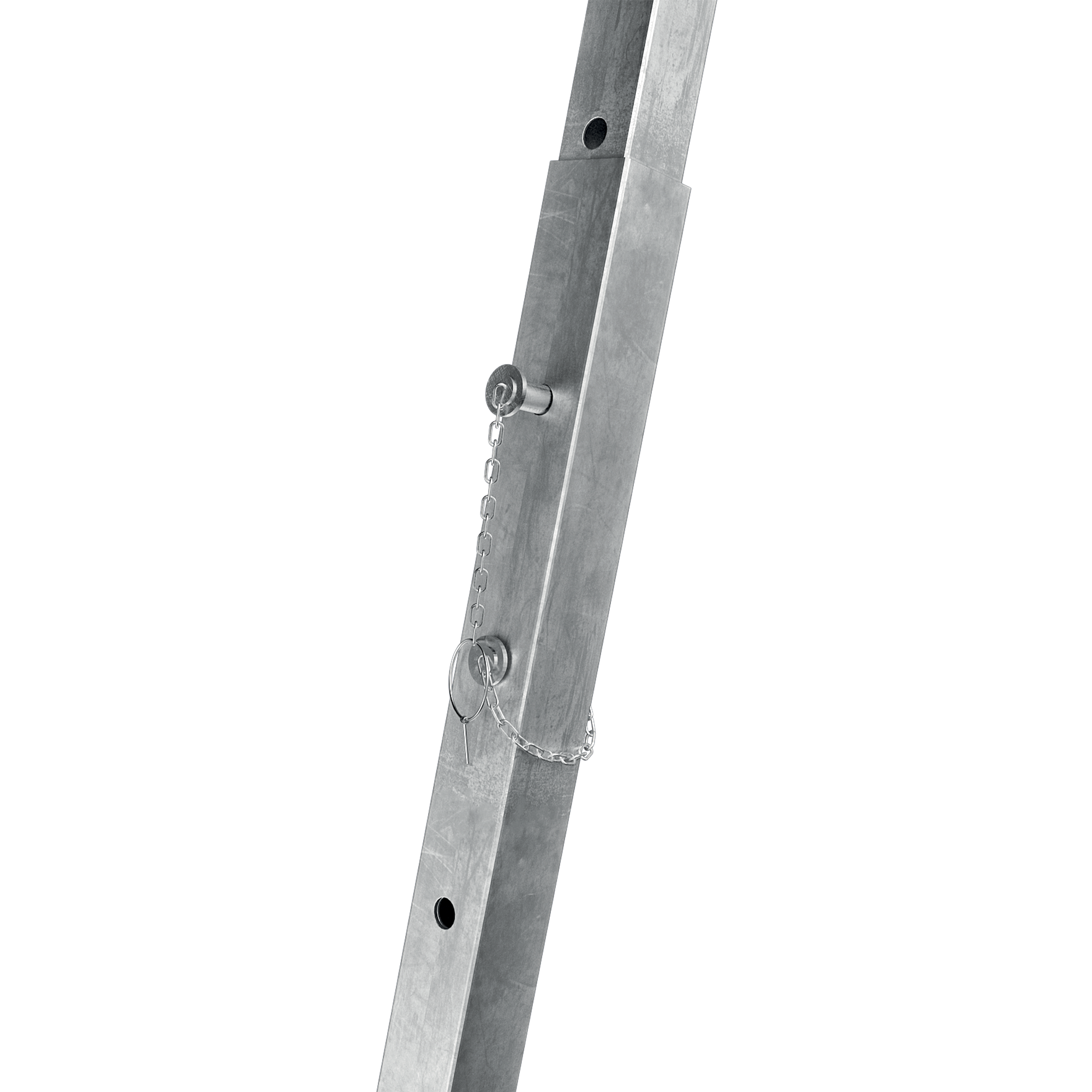

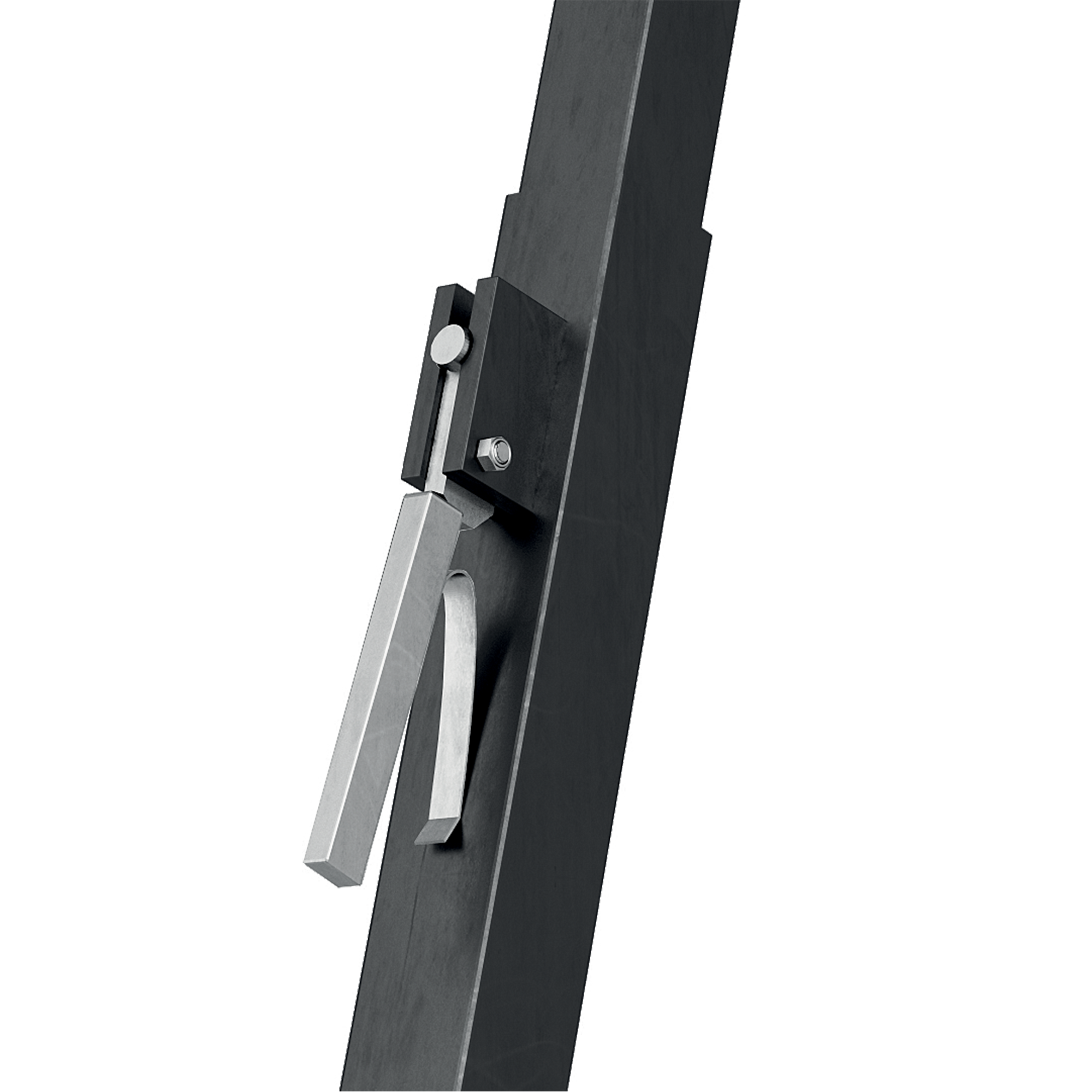

GIRAFFE ist in fünf Ausführungen von 1,0 bis 6,0 m erhältlich: drei Versionen aus galvanisch verzinktem Stahl – davon eine feste mit 45°-Neigung – und zwei Versionen aus extrudiertem Aluminium 6060. Die Einstellung erfolgt in zwei Stufen mit Schnellverschluss an der Ausführung 3,0 m. Die 6,0 m lange Aluminiumversion ist für Brettsperrholzwände über zwei Geschosse mit Rmax bis 59,4 kN ausgelegt.
Mit der Platte GIRPLATECLICK ist die Befestigung im oberen Drittel ohne Leiter möglich.

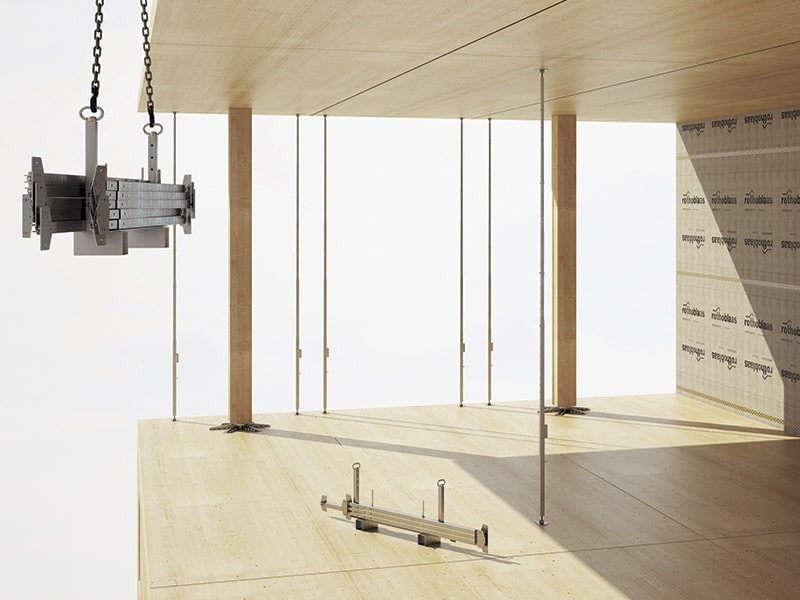

Mit dem Transportelement GIRHOLDER können bis zu 20 Wandstützen geordnet untergebracht und befördert werden.
Wichtigste technische Daten:
• Gewicht: von 2,8 kg bis 27,0 kg
• Einstellung: 100+100 mm — 135+135 mm
• Tragfähigkeit Rmax GIR2200: 5,0 kN bei 2,20 m
• Tragfähigkeit Rmax GIR4000: 4,5 kN bei 4,0 m
• Tragfähigkeit Rmax GIR6000: 59,4 kN bei 3,0 m — 7,0 kN bei 6,0 m
Wie installiere ich eine Wandstütze für Fertigwände aus Holz?

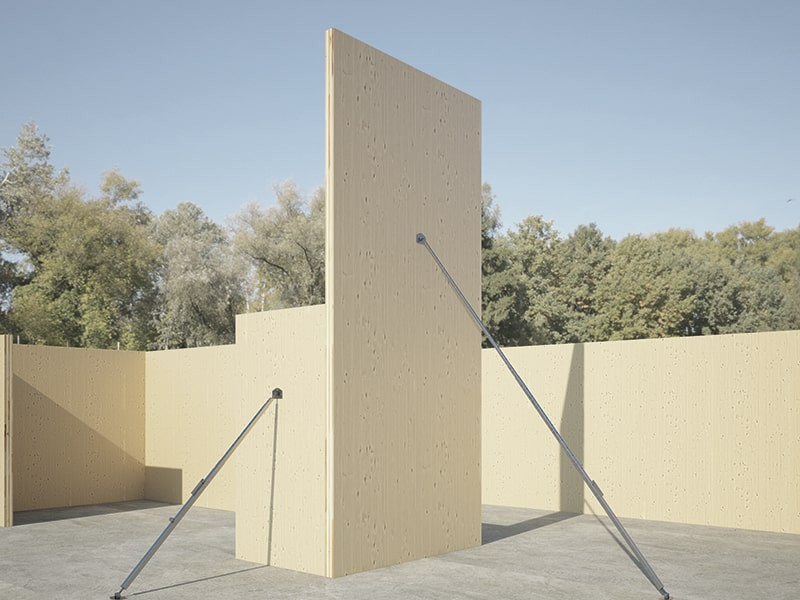

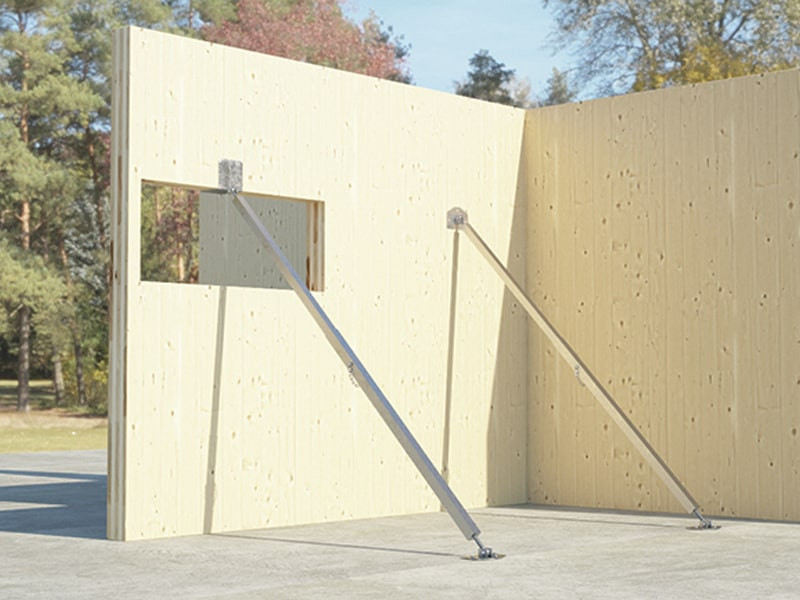

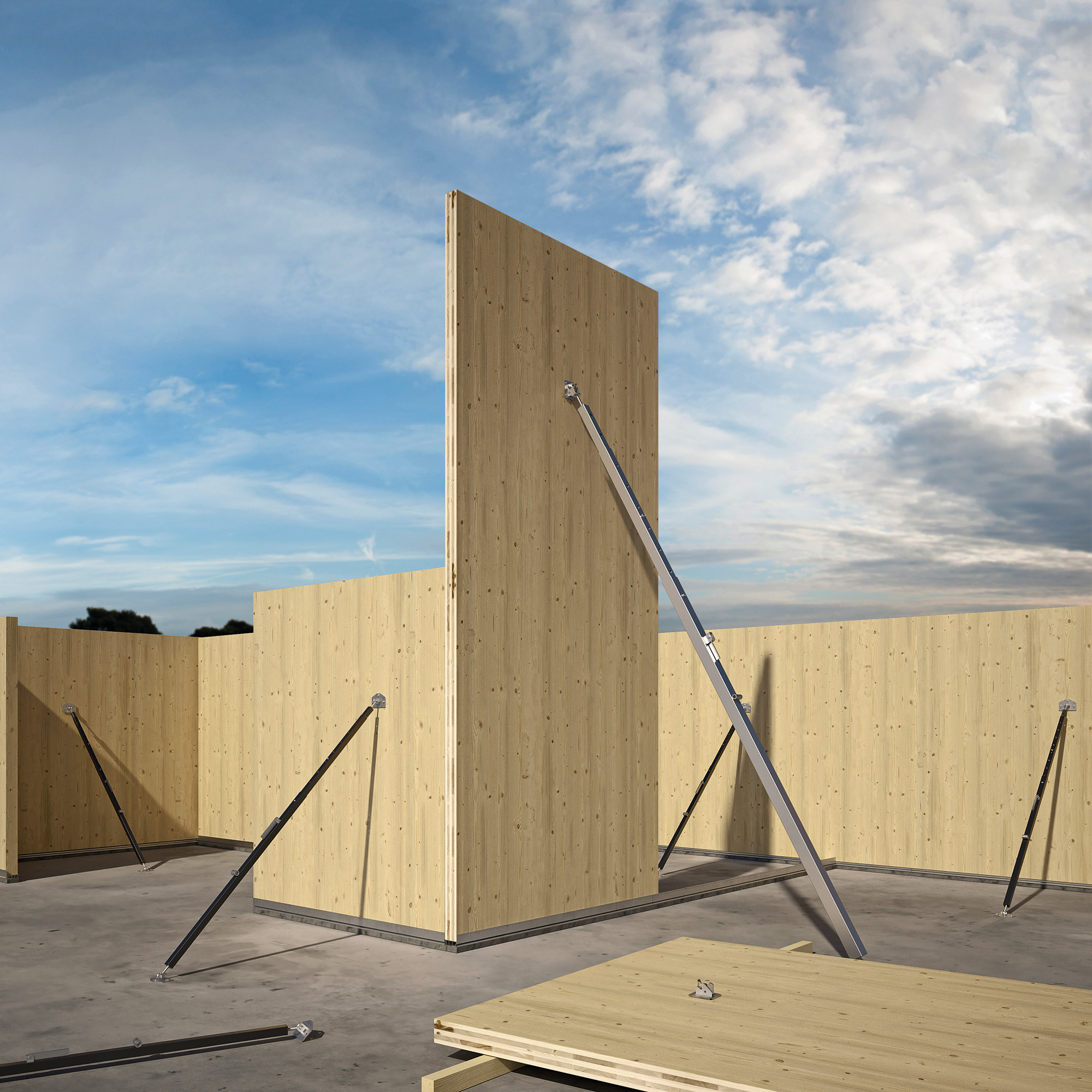

GIRAFFE wird im oberen Drittel der Wand mit einem Winkel von 30° bis 60° positioniert. Die Länge muss abhängig von den Abmessungen des Elements, der Art der Decke und der zu tragenden Last bemessen werden. Mit dem „GIRAFFE Calculation File“ kann die auf die Wand wirkende Windlast berechnet sowie die Anzahl der Wandstützen und Befestigungen ermittelt werden, die für jede Anwendung erforderlich sind.
Wandstütze für zweigeschossige BSP-Wände: Welche Ausführung von GIRAFFE ist die richtige?
Die 6 m lange Ausführung ist für Elemente ausgelegt, die sich über zwei Geschosse erstrecken, mit einer Länge von bis zu 6,0 m und einem Profil von 80×80 mm aus extrudiertem Aluminium 6060.
Die Tragfähigkeit Rmax variiert von 59,4 kN bei einer Durchbiegung von 3,0 m bis zu 7,0 kN bei 6,0 m. Diese Ausführung eignet sich auch für sehr hohe Pfosten aus Brettschichtholz.
Temporäre Wandstütze für Fertigwände aus Holz: Welche Kräfte nimmt GIRAFFE auf?
Im Gegensatz zu einer Deckenstütze wirkt GIRAFFE diagonal auf die Wand und nimmt sowohl Druck- als auch Zugkräfte entlang der eigenen Achse auf.
Die Rmax-Werte enthalten bereits den Sicherheitsfaktor. Die Befestigung an der Wand und an der Decke mittels Schrauben muss separat mit der Kalkulationshilfe („GIRAFFE Calculation File“) geprüft werden.
Technische Dokumentation
-
Technisches Datenblatt
-
Technisches Datenblatt USA
-
Technische Überprüfung AUSTRALIEN
-
CAD File
-
GIRAFFE Calculation File
-
Dateien für Concrete Anchors
GIR451000
| ART.-NR. | Beschreibung | L
[mm]
|
L
[in]
|
Stk. |
|---|---|---|---|---|

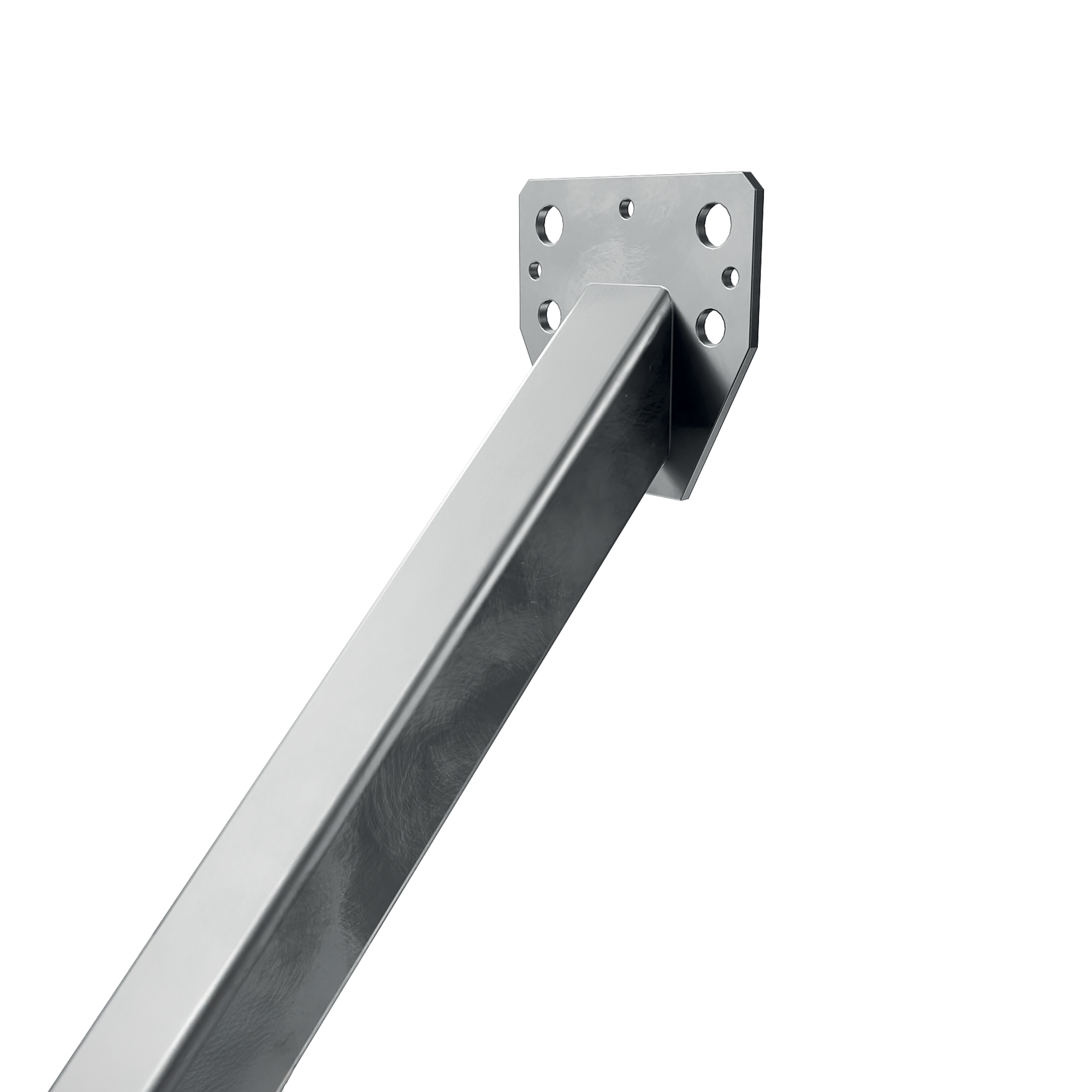

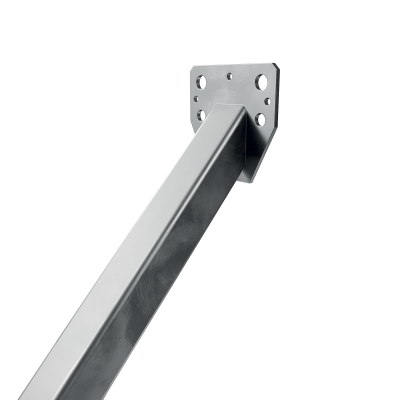

| GIR451000 | GIRAFFE ASSEMBLY SUPPORT 45° FIXED | 1000 | 39 3/8'' | 1 |
GIRAFFE
| ART.-NR. | Beschreibung | L
[mm]
|
Stk. |
|---|---|---|---|
| GIR2200 | GIRAFFE ASSEMBLY SUPPORT 2,2m | 2200 | 1 |
| GIR3000 | GIRAFFE ASSEMBLY SUPPORT 3,0m | 3000 | 1 |
| GIR4000 | GIRAFFE ASSEMBLY SUPPORT 4,0m | 4000 | 1 |
| GIR6000 | GIRAFFE ASSEMBLY SUPPORT 6,0m | 6000 | 1 |
| ART.-NR. | Beschreibung | Stk. |
|---|---|---|
| GIRHOLDER | TRANSPORT ELEMENT | 1 |
| GIRPLATE | SMALL SPARE PLATE | 1 |
| GIRPLATEL | LARGE SPARE PLATE | 1 |
| METSP22 | SPARE DOWEL FOR GIR2200 | 1 |
| METSP | SPARE DOWEL FOR GIR4000 | 1 |
| METSP6 | SPARE DOWEL FOR GIR6000 | 1 |
| METL | LEVER STOP WITH PIN FOR GIR3000 | 1 |
