BALKENZUG ZUM VERBINDEN VON HOLZBALKEN SKORPIO

Ratsche für den Holzbau: Konstruktionsmerkmale

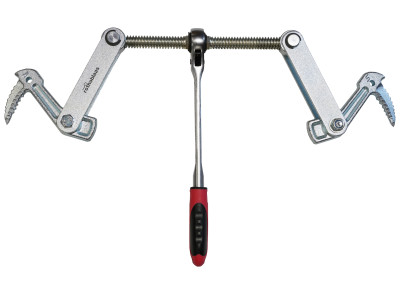

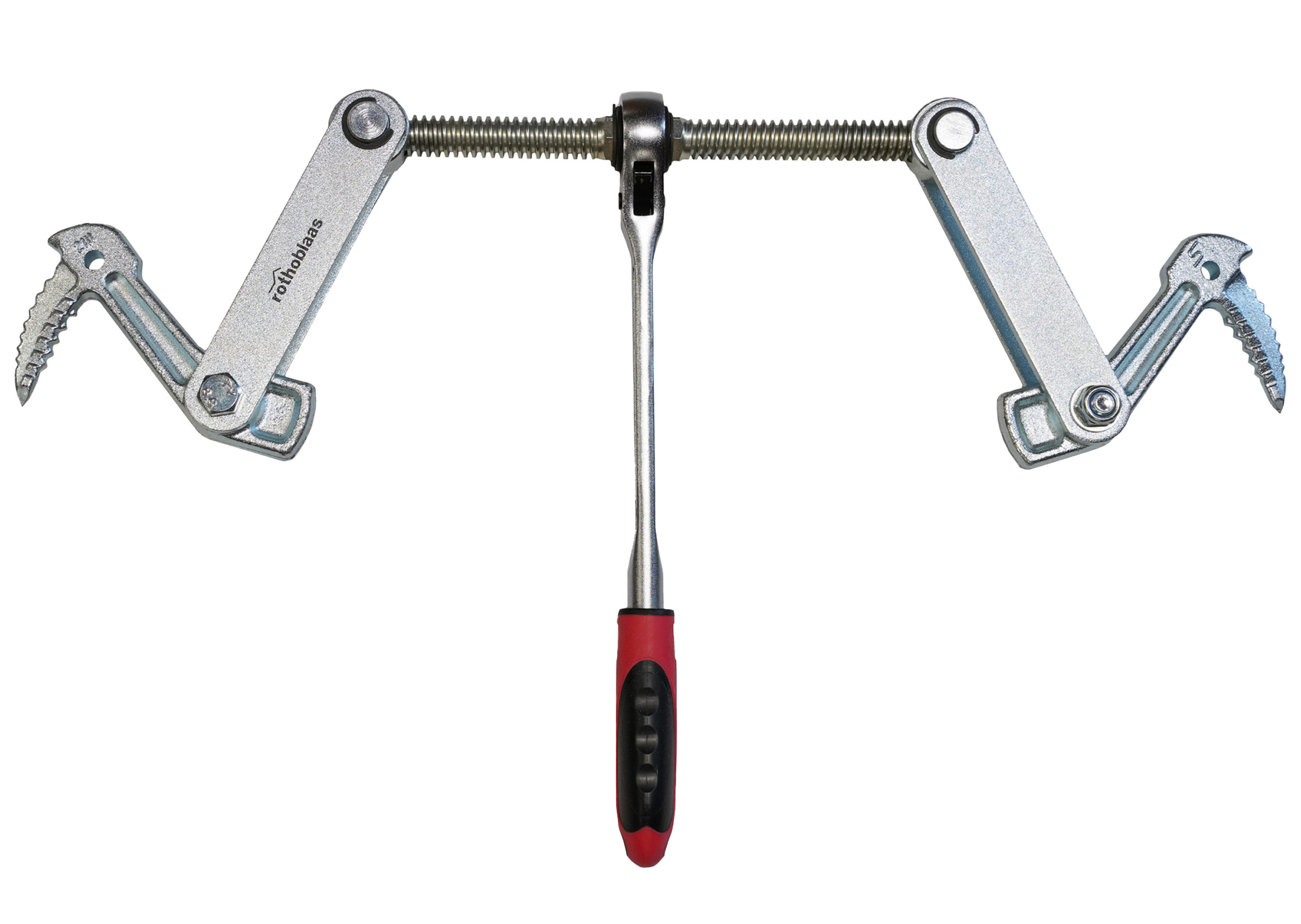

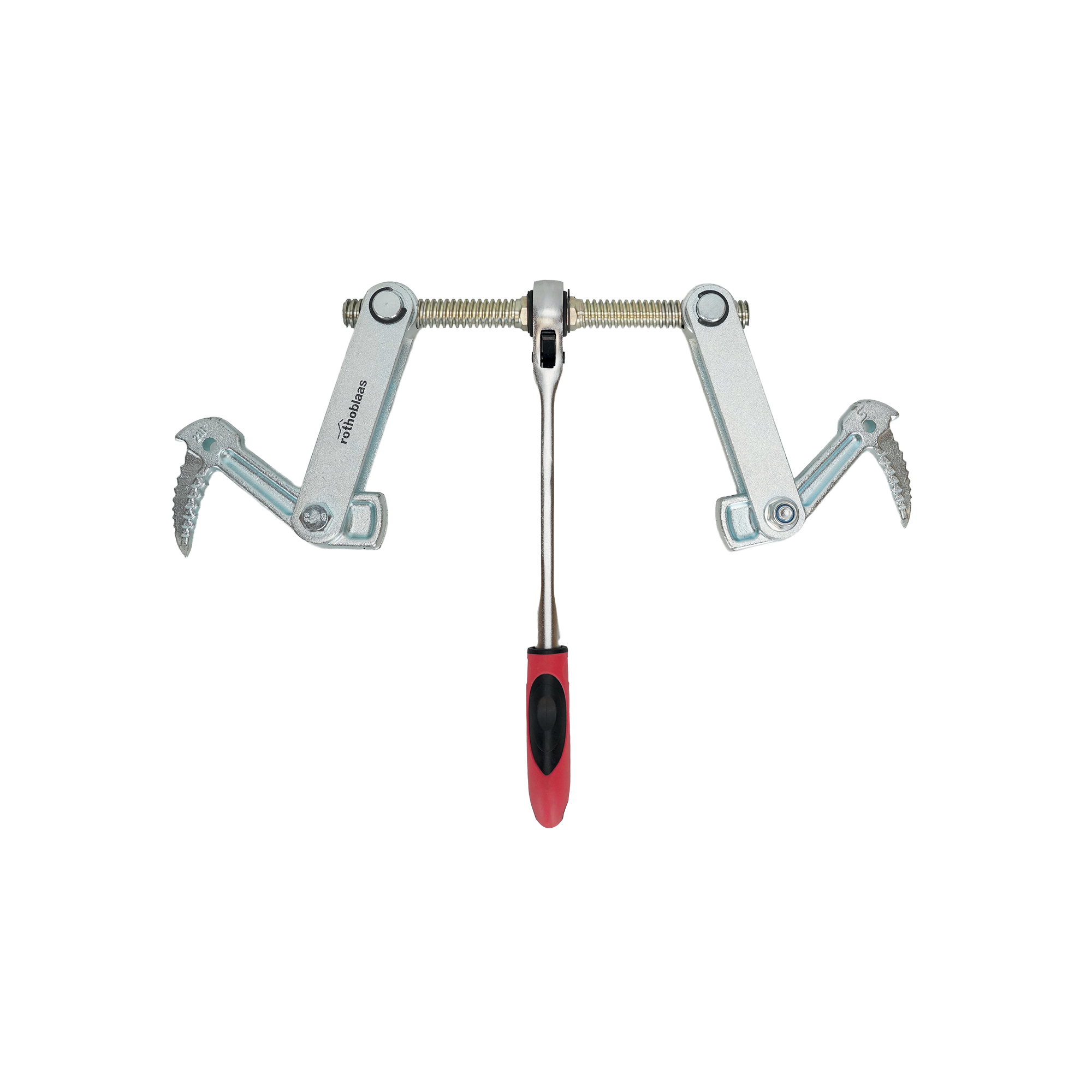

SKORPIO besteht aus zwei Elementen: dem Haken aus verzinktem Stahl und der umschaltbaren Ratsche aus verzinktem Stahlguss.

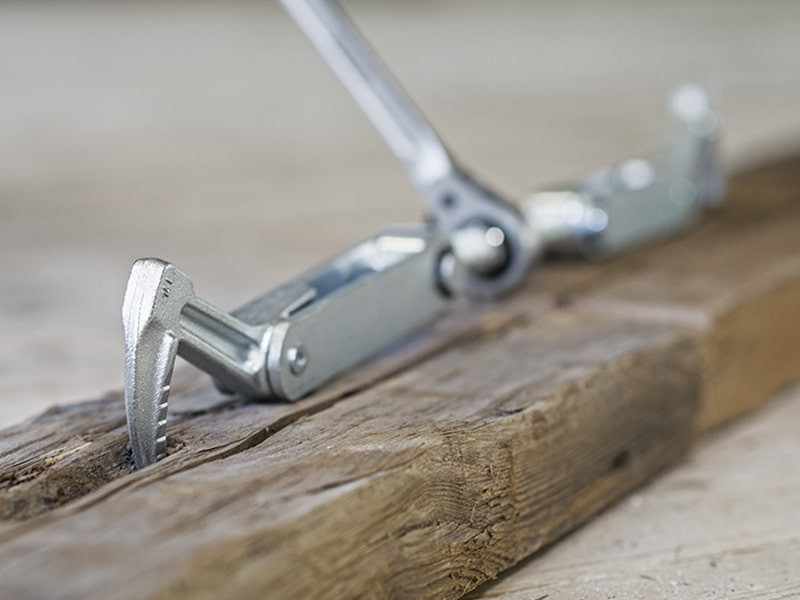

Der Haken weist eine 4-seitige Verzahnung auf und hat eine schmale Form: Er dringt zwischen die Holzfasern ein und verteilt die Kraft auf eine größere Fläche. Die abgerundete Anschlagfläche schützt das Material. Die Verbindungen sind vernietet statt geschweißt, um eine höhere Festigkeit unter zyklischer Belastung zu gewährleisten.
Die Ratsche mit ergonomischem PVC-Griff ermöglicht einen schrittweisen und kontrollierten Vorschub. Mit dem optionalen Zubehör CLAMP1 eignet sie sich auch zur Befestigung von Lochblechen und Verstrebungen.

Wichtigste technische Daten:
• Einstellbereich 400–700 mm
• Haken mit Verzahnung auf 4 Seiten mit Bohrung Ø8 mm
• Nietenverbindungen für Festigkeit unter zyklischer Belastung
• Umschaltbare Ratsche mit Feingewinde
• Haken austauschbar durch Zubehör SKORPIOS
• Kompatibel mit GEKO – gleiches Basissystem

Wie lassen sich Massivholzbalken mit einem Ratschen-Balkenzug verbinden?

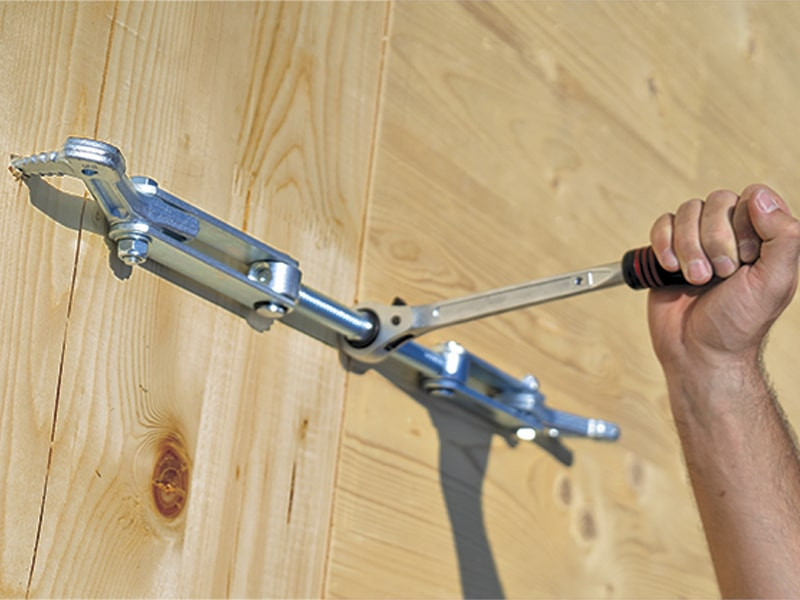

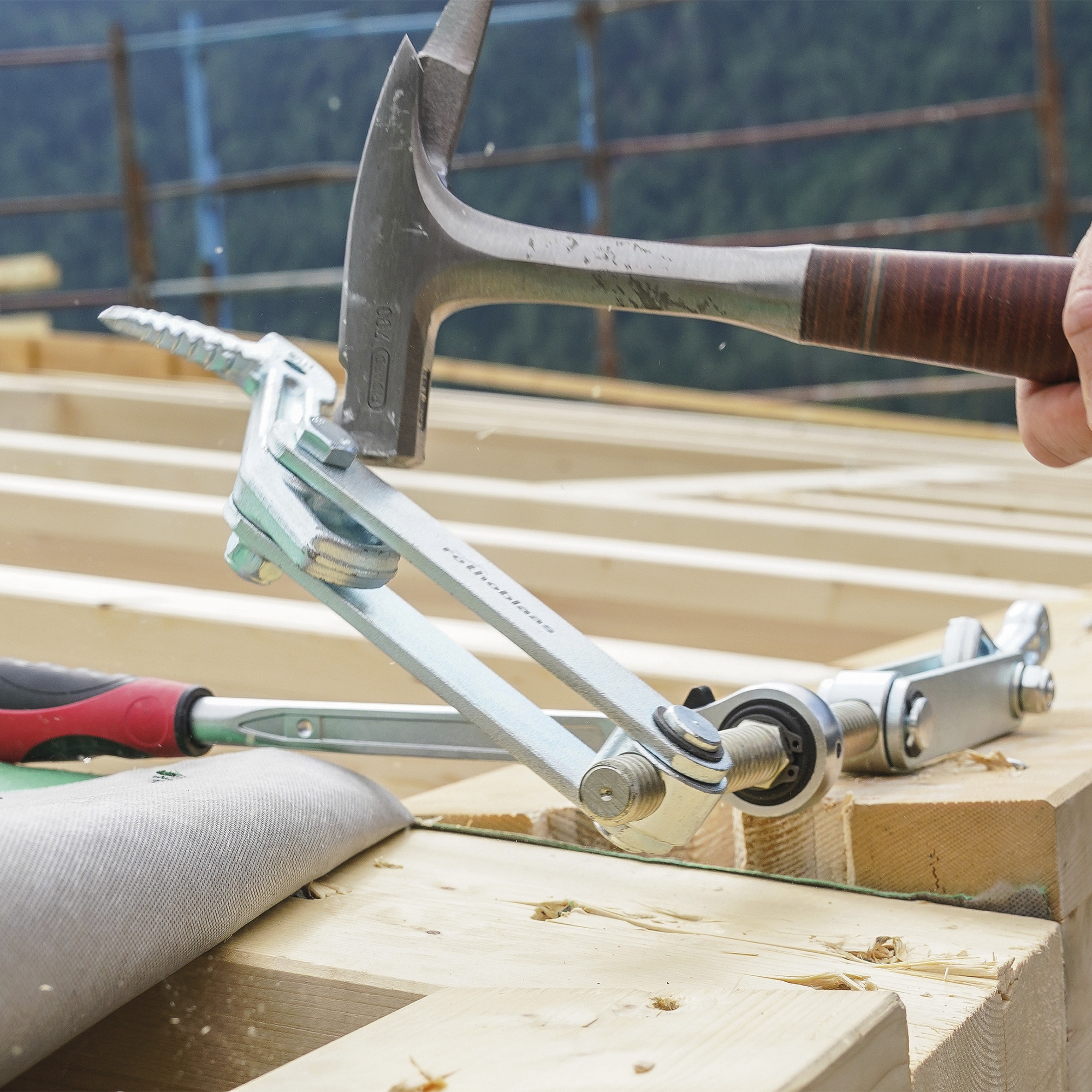

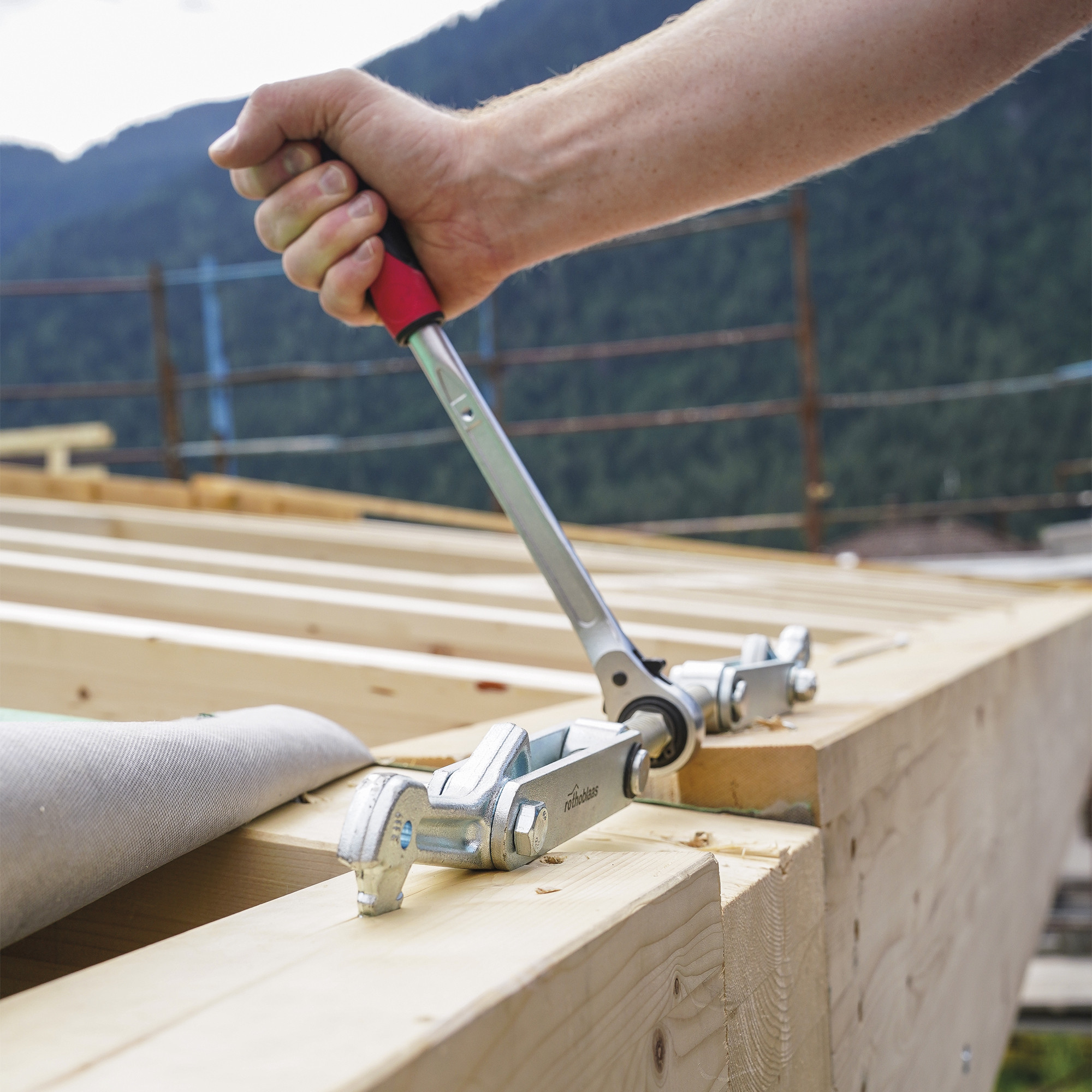

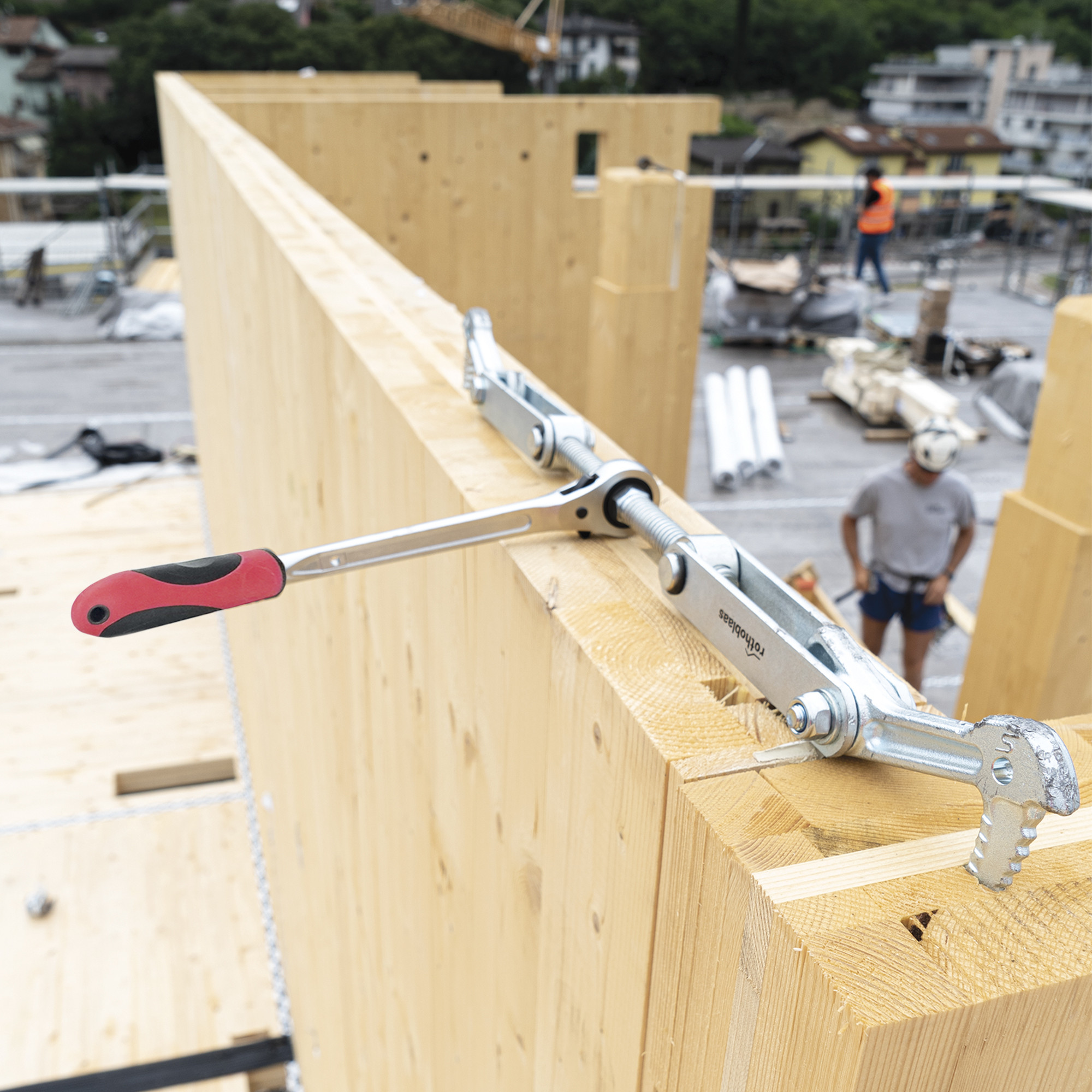

SKORPIO wird auf den aneinanderzufügenden Elementen positioniert, die Haken werden mit einem Hammer eingeschlagen und die Ratsche bis zum erforderlichen Druck gespannt. Nach Abschluss der Befestigung wird das Zimmereiwerkzeug mit einem Hammerschlag auf den Haken freigegeben.

Ist SKORPIO mit anderen Zimmereiwerkzeugen kompatibel?

Ja. SKORPIO verfügt über die gleiche Basis wie GEKO: Die beiden Produkte können im Werkzeugsortiment ohne Adapter untereinander ausgetauscht werden.
Mit dem optionalen Zubehör CLAMP1 eignet sich SKORPIO auch zur Befestigung von Lochblechen und Verstrebungen, wodurch der Einsatzbereich des Werkzeugs vergrößert wird.

SKORPIO oder GEKO: Welches Werkzeug für den Holzbau?

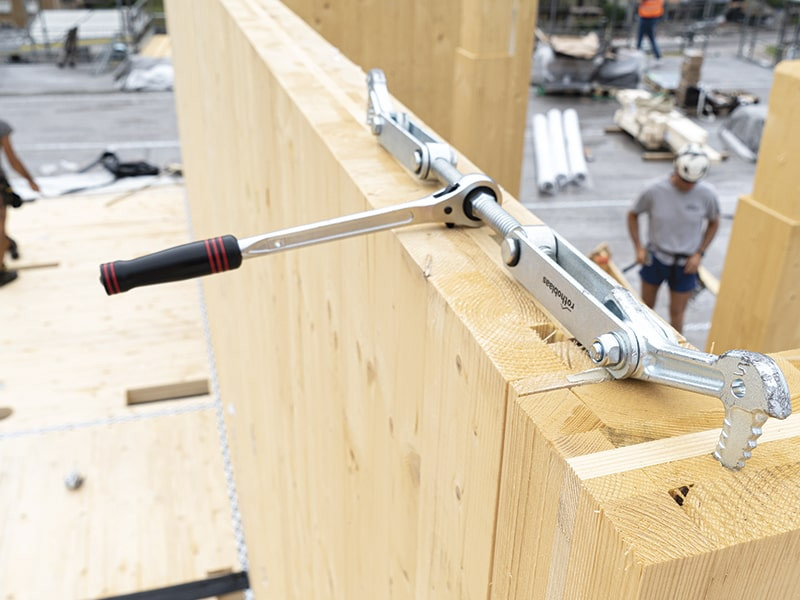

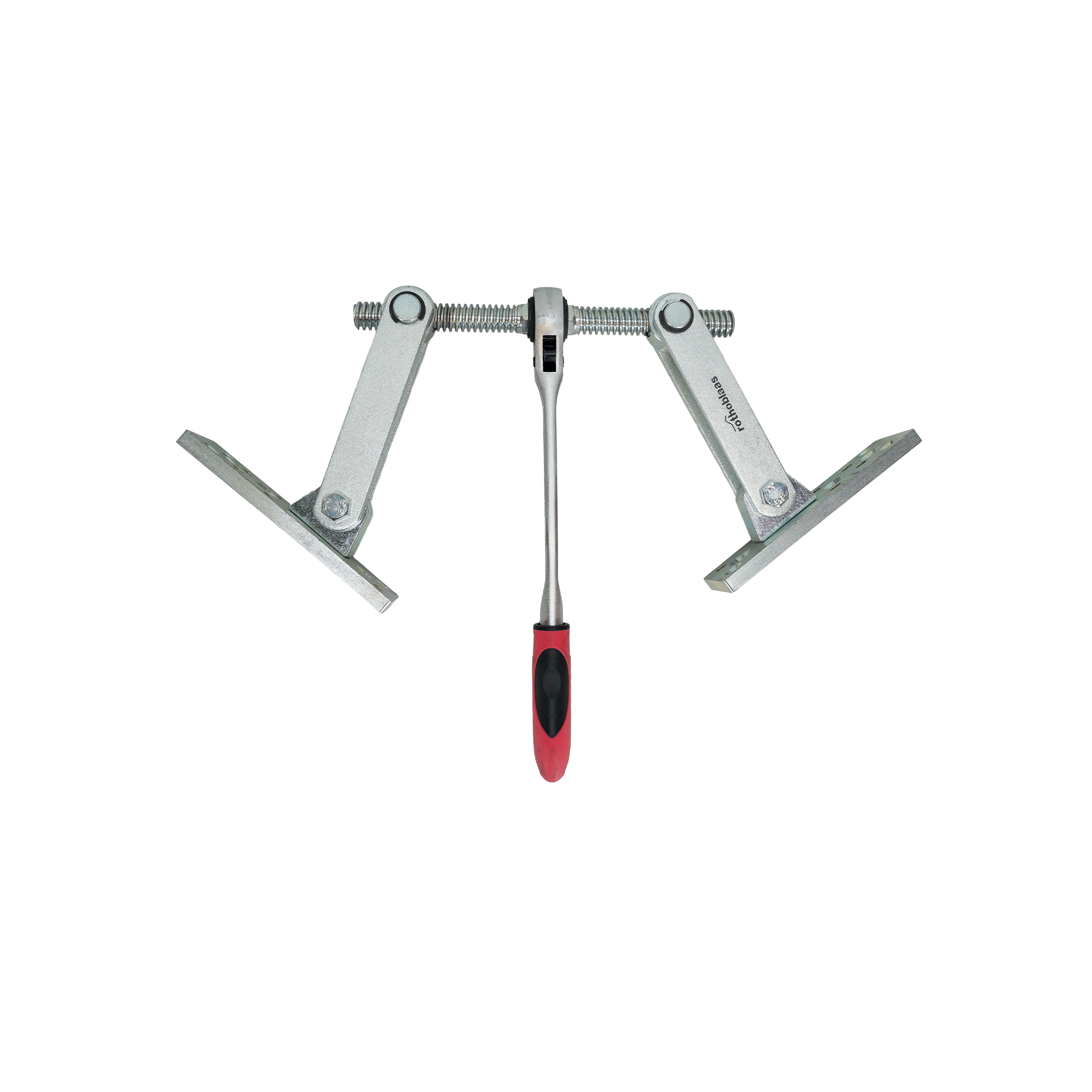

SKORPIO ist ein Zimmereiwerkzeug mit verzahnten Haken für die Verbindung von Massivholzbalken. GEKO ist ein Plattenzug mit um 360° drehbaren Platten für den Zusammenbau von Wänden, Decken und BSH-Elementen auch in schwer zugänglichen Bereichen.
Die beiden Produkte verfügen über die gleiche Basis und können im Werkzeugsortiment untereinander ausgetauscht werden. Der Unterschied zwischen Balkenzug und Plattenzug ist ausschlaggebend für die Entscheidung: SKORPIO für Balken, GEKO für Platten und Wände.
