DEMONTIERBARE HOLZ-STAHL-VERBINDUNG RING
Demontierbare Holz-Stahl-Verbindung für Stahl-Holz-Konstruktionen und Hybridkonstruktionen
In Stahl-Holz-Konstruktionen sowie in Gebäuden aus BSP erfordert die Holz-Stahl-Verbindung Festigkeit, Toleranzkontrolle und effiziente Montage.
RING ist ein demontierbarer Verbinder für Holz-Stahl-, Holz-Beton- und Holz-Holz-Verbindungen zwischen Platten und Balken. Aufgrund seiner kreisförmigen Geometrie wird er vollständig im Holzelement versenkt und ermöglicht die Montage von nur einer Seite ohne doppelten Zugang.

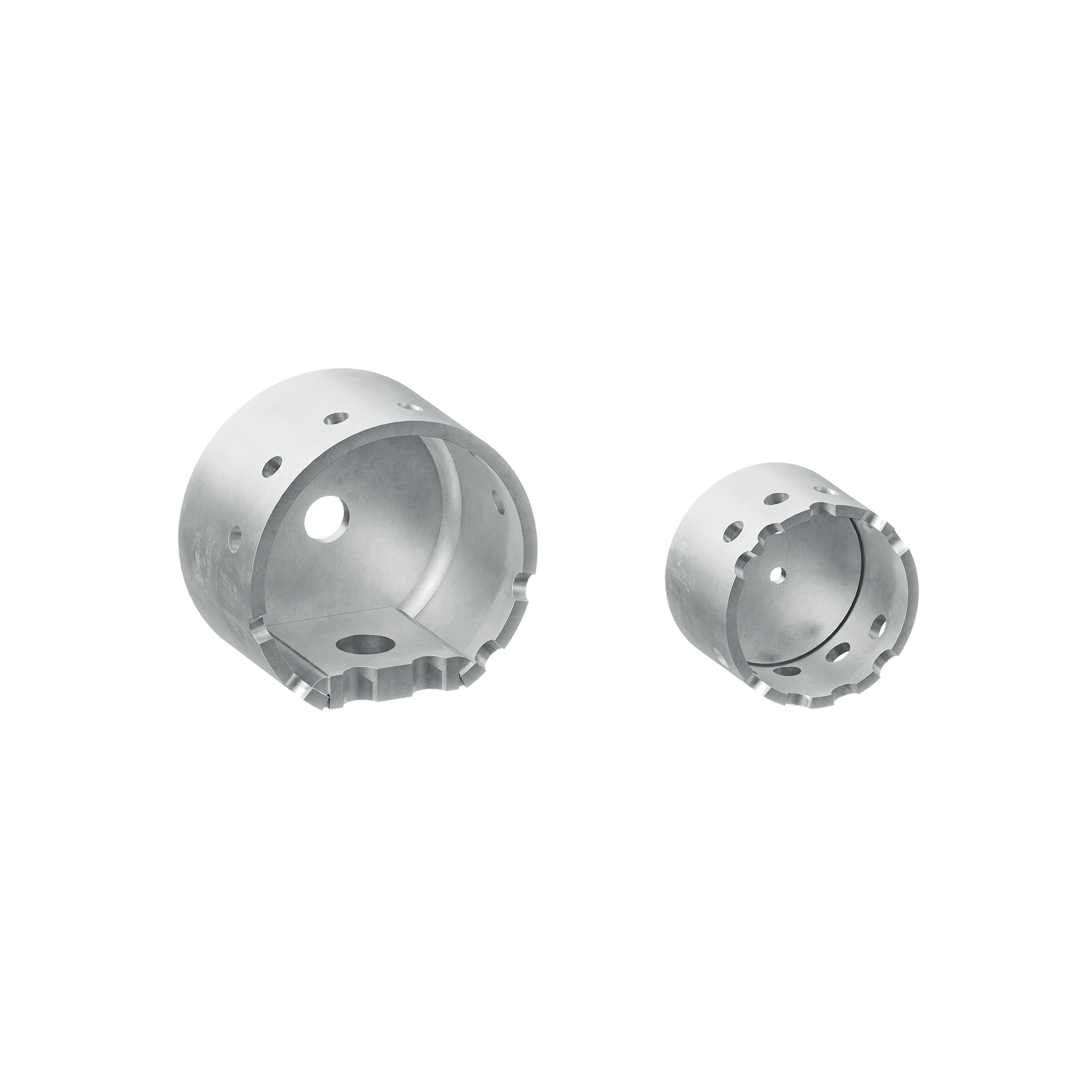

Erhältlich in zwei Ausführungen: eine für Holz-Holz-Verbindungen (RING60T) und eine für die Holz-Stahl-Verbindung (RING90C) mit M16-Schraube.
RING ist nach ETA-25/0316 zertifiziert.
Stahl-Holz-Konstruktionen: technische Merkmale von RING
RING60T und RING90C wurden für Holz-Holz- und Stahl-Holz-Verbindungen in Anwendungen entwickelt, bei denen hohe Leistung und Kontinuität zwischen Vorfertigung und Montage erforderlich sind.
Technische Daten:
• Zugkraft bis 63,2 kN und Druckkraft bis 77,0 kN
• Montage von nur einer Seite der Platte
• Toleranz Loch/Verbinder bis +1 mm
• durchgehende, geschlossene und beabstandete Konfigurationen
• Demontage mit Schrauben oder Bolzen M16
• Stahl S355 mit Fe/Zn12c-Behandlung und Nutzungsklassen SC1-SC2

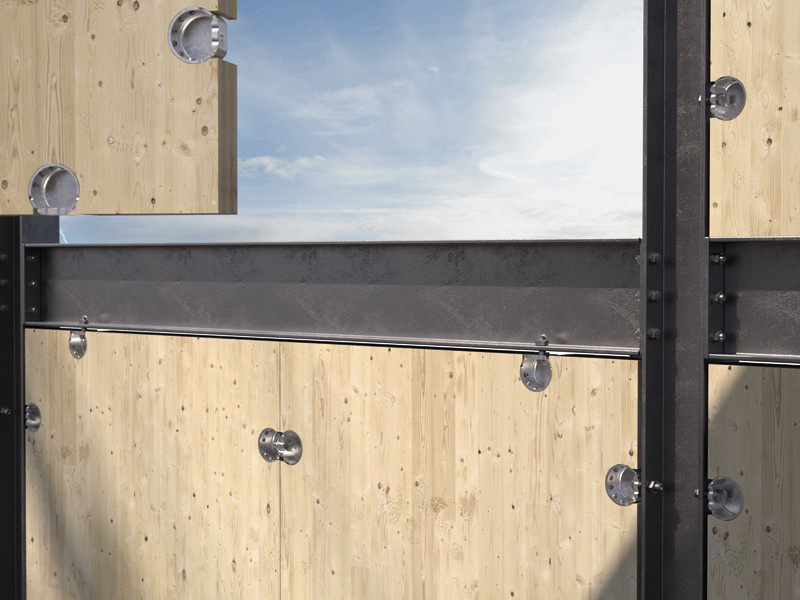

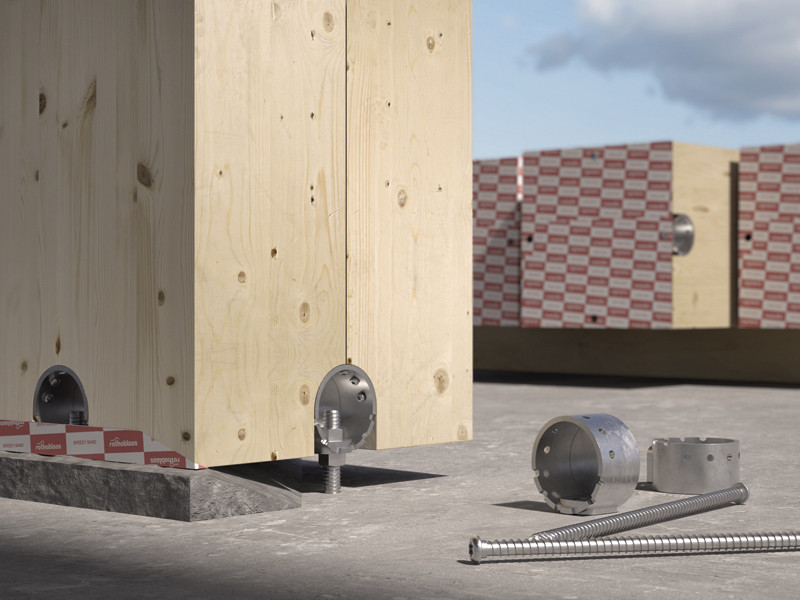

Holz-Stahl-Verbindungen: Anwendung des Knotens in der Stahl-Holz-Version
Die Ausführung RING90C ist für Holz-Stahl-Verbindungen in Hybridkonstruktionen ausgelegt. Mit der Verschraubung M16 ist die Verbindung demontierbar, von nur einer Seite zugänglich und eignet sich sowohl für Holz-Beton- als auch für Holz-Holz-Verbindungen.

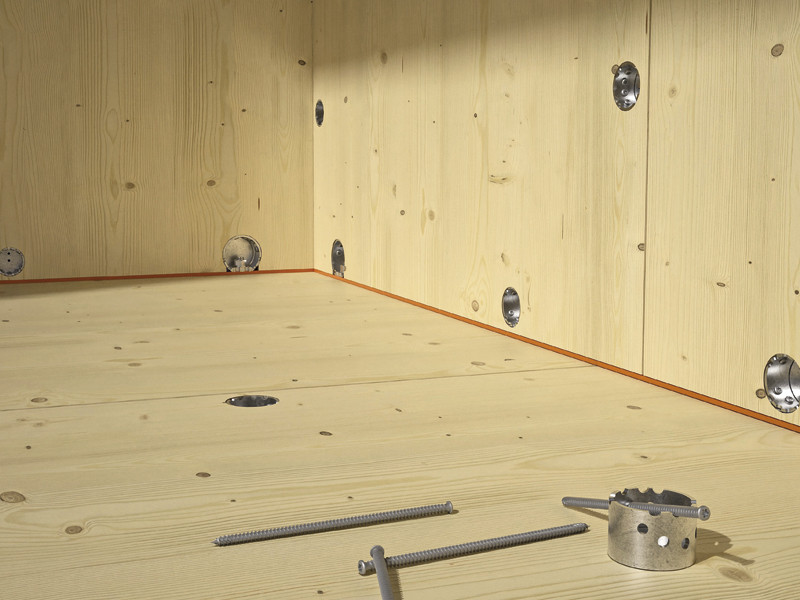

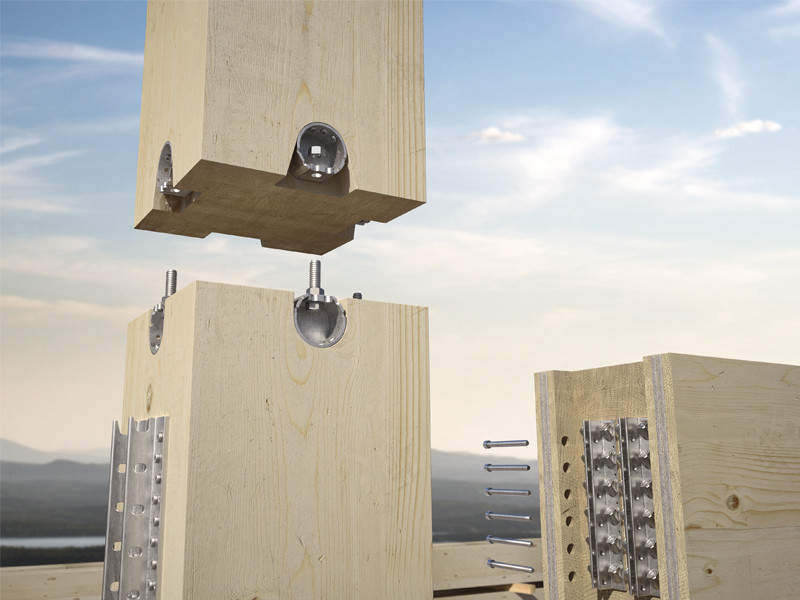

Holz-Holz-Verbindungen: RING60T für Decke, Wand und Balken
RING60T ist der Verbinder für Holz-Holz-Verbindungen zwischen Platten und Balken. Mit einem Platzbedarf von 60 mm und nur einem Schraubentyp, LBSHEVO, ersetzt er Winkelverbinder, Schrauben und Platten in den Deckel-Decke-, Decke-Wand- und Wand-Wand-Verbindungen bei der Montage von nur einer Seite.
RING auf der Baustelle: Montage von nur einer Seite und Vorfertigung
Mit RING können BSP-Platten und Balken ohne beidseitiges Eingreifen verbunden werden. Die Decke-Decke-, Wand-Wand- und Wand-Decke-Konfigurationen können von nur einer Seite der Platte demontiert werden. Dies reduziert die Montagezeiten und verringert die Komplexität auf der Baustelle.
Das System ist mit einer Vorfertigung außerhalb der Baustelle kompatibel: Es kann im Werk vormontiert und mit geringem Arbeitsaufwand montiert werden. Die Toleranz bis +1 mm regelt Ungenauigkeiten, ohne dass Änderungen auf der Baustelle notwendig sind.
