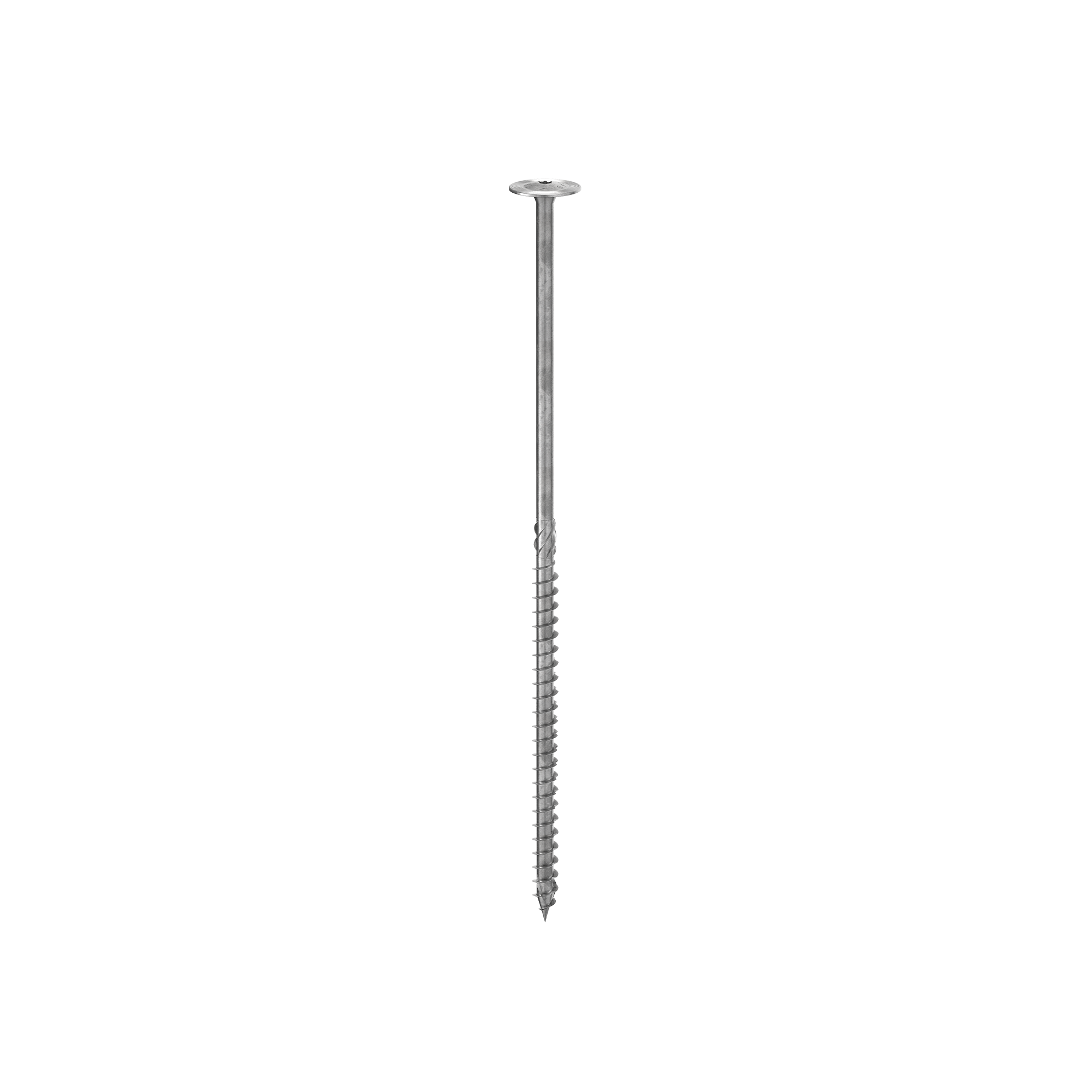

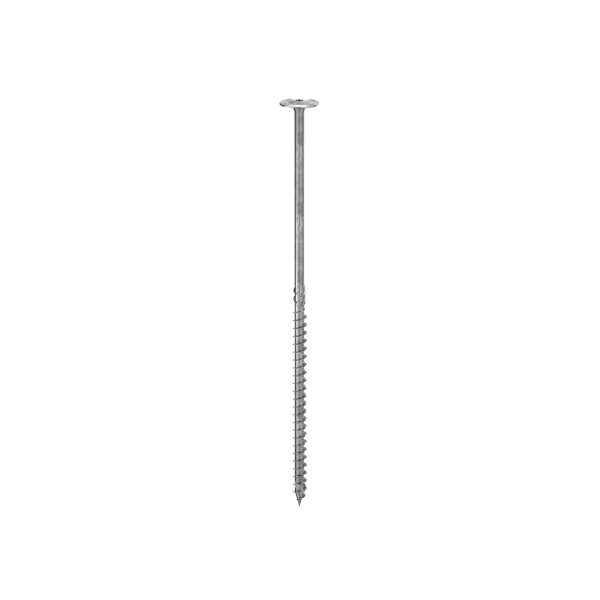

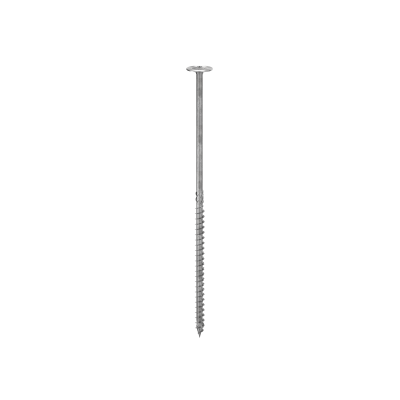

TBS MAX
Der vergrößerte große Tellerkopf garantiert einen ausgezeichneten Kopfdurchzugswert und eine ausgezeichnete Befestigung der Verbindung.
Das vergrößerte Gewinde der TBS MAX garantiert optimale Auszugsfestigkeit und Verschließen der Verbindung.

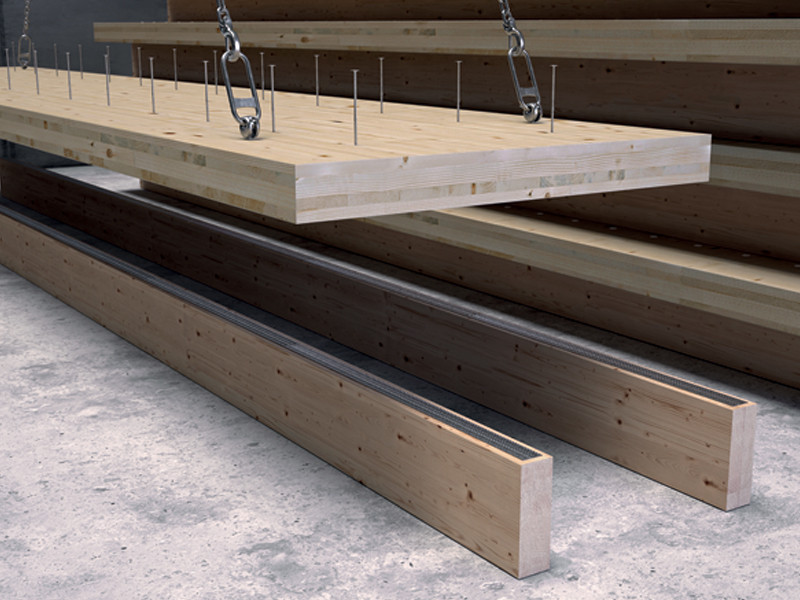

Dank des vergrößerten großen Tellerkopfs und des vergrößerten Gewindes ist es die ideale Schraube für die Herstellung von Rippendecken (ripped floor). In Verbindung mit SHARP METAL optimiert das Produkt die Anzahl der Befestigungen und vermeidet den Einsatz von Pressen beim Verkleben der Holzelemente.
Dank der Spitze 3 THORNS werden die Mindestabstände reduziert. Mehr Schrauben können auf geringerem Raum und größere Schrauben in kleineren Elementen verwendet werden. Die Kosten und der Zeitaufwand für die Umsetzung des Projekts verringern sich
Technische Dokumentation
-
Technisches Datenblatt
- Technisches Datenblatt Chinese
- Technisches Datenblatt Croatian
- Technisches Datenblatt Czech
- Technisches Datenblatt Dutch
- Technisches Datenblatt English Eurocode 5
- Technisches Datenblatt English USA NDS
- Technisches Datenblatt French
- Technisches Datenblatt German
- Technisches Datenblatt Greek
- Technisches Datenblatt Hungarian
- Technisches Datenblatt Italian
- Technisches Datenblatt Korean
- Technisches Datenblatt Norwegian
- Technisches Datenblatt Polish
- Technisches Datenblatt Portuguese
- Technisches Datenblatt Romanian
- Technisches Datenblatt Russian
- Technisches Datenblatt Slovak
- Technisches Datenblatt Slovene
- Technisches Datenblatt Spanish
- Technisches Datenblatt Swedish
-
Leitfaden Mindestabstände
- Leitfaden Mindestabstände Chinese
- Leitfaden Mindestabstände English
- Leitfaden Mindestabstände French
- Leitfaden Mindestabstände German
- Leitfaden Mindestabstände Italian
- Leitfaden Mindestabstände Polish
- Leitfaden Mindestabstände Portuguese
- Leitfaden Mindestabstände Russian
- Leitfaden Mindestabstände Spanish
-
ICC-ES Evaluation report USA
-
ICC-ES Listing report CANADA
-
ETA-Zertifizierung
-
CAD File
-
BIM.ifc File
-
BIM.rfa File
TBS MAX
| ART.-NR. | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | Stk. |
DOP
|
|---|---|---|---|---|---|---|---|---|---|---|
| TBSMAX8120 | - | 8 | 120 | 100 | 0.32 | 4 3/4'' | 4'' | TX40 | 50 | |
| TBSMAX8160 | - | 8 | 160 | 120 | 0.32 | 6 1/4'' | 4 3/4'' | TX40 | 50 | |
| TBSMAX8180 | - | 8 | 180 | 120 | 0.32 | 7 1/8'' | 4 3/4'' | TX40 | 50 | |
| TBSMAX8200 | - | 8 | 200 | 120 | 0.32 | 8'' | 4 3/4'' | TX40 | 50 | |
| TBSMAX8220 | - | 8 | 220 | 120 | 0.32 | 8 5/8'' | 4 3/4'' | TX40 | 50 | |
| TBSMAX8240 | - | 8 | 240 | 120 | 0.32 | 9 1/2'' | 4 3/4'' | TX40 | 50 | |
| TBSMAX8280 | - | 8 | 280 | 120 | 0.32 | 11'' | 4 3/4'' | TX40 | 50 | |
| TBSMAX8320 | - | 8 | 320 | 120 | 0.32 | 12 5/8'' | 4 3/4'' | TX40 | 50 | |
| TBSMAX8360 | - | 8 | 360 | 120 | 0.32 | 14 1/4'' | 4 3/4'' | TX40 | 50 | |
| TBSMAX8400 | - | 8 | 400 | 120 | 0.32 | 15 3/4'' | 4 3/4'' | TX40 | 50 |
