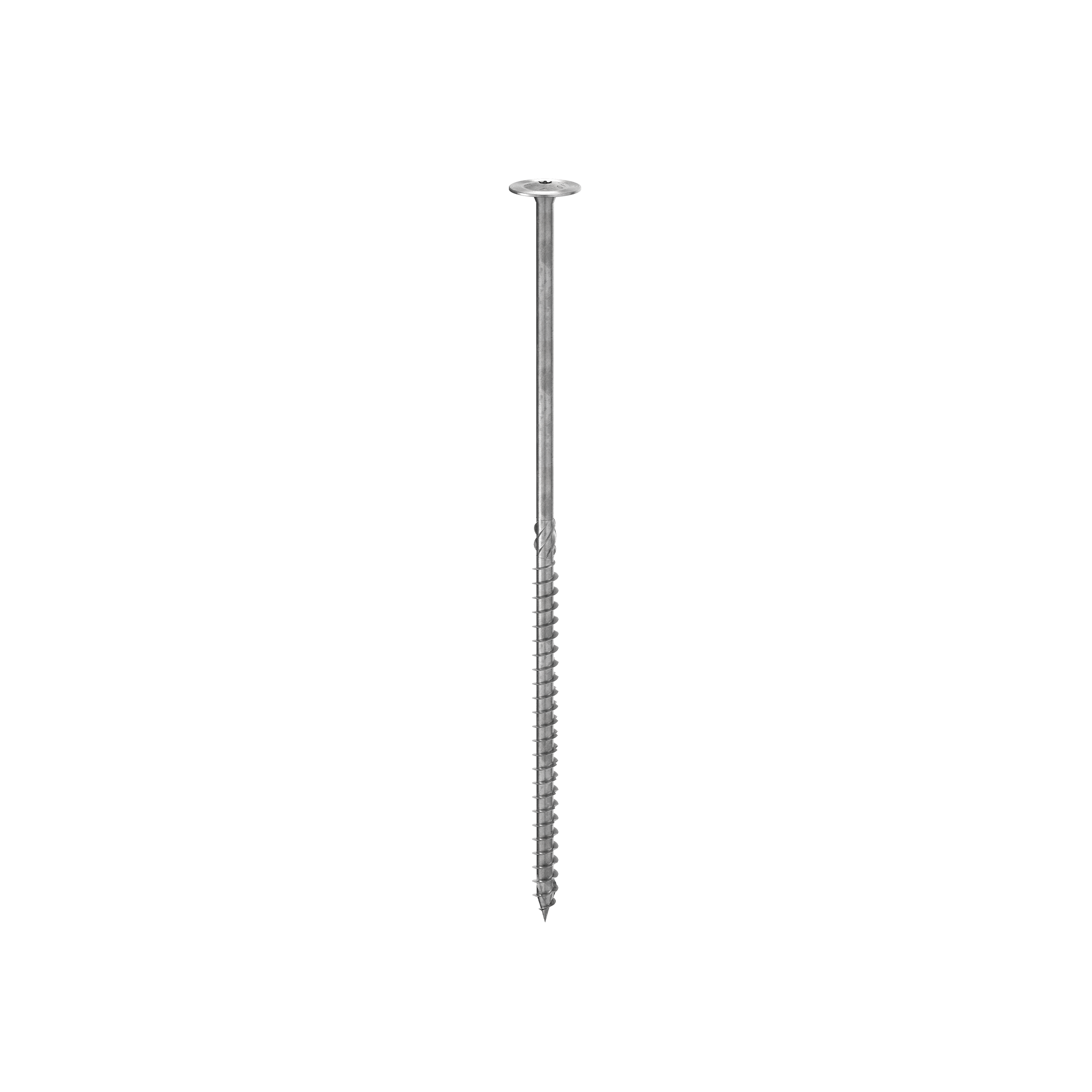

TELLERKOPFSCHRAUBE XL
TBS MAX
Der vergrößerte große Tellerkopf garantiert einen ausgezeichneten Kopfdurchzugswert und eine ausgezeichnete Befestigung der Verbindung.
Das vergrößerte Gewinde der TBS MAX garantiert optimale Auszugsfestigkeit und Verschließen der Verbindung.

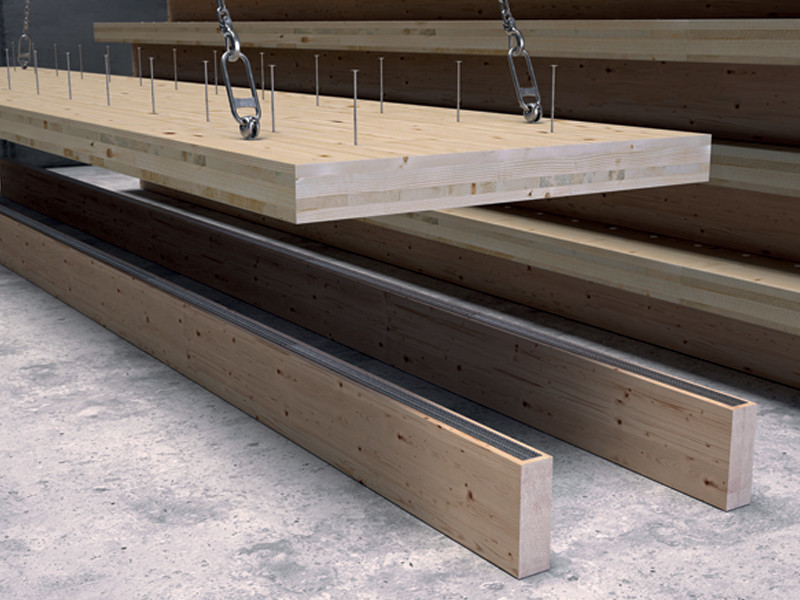

Dank des vergrößerten großen Tellerkopfs und des vergrößerten Gewindes ist es die ideale Schraube für die Herstellung von Rippendecken (ripped floor). In Verbindung mit SHARP METAL optimiert das Produkt die Anzahl der Befestigungen und vermeidet den Einsatz von Pressen beim Verkleben der Holzelemente.
Dank der Spitze 3 THORNS werden die Mindestabstände reduziert. Mehr Schrauben können auf geringerem Raum und größere Schrauben in kleineren Elementen verwendet werden. Die Kosten und der Zeitaufwand für die Umsetzung des Projekts verringern sich
Technische Dokumentation
| Technisches Datenblatt | |
|---|---|
| Leitfaden Mindestabstände | |
| ICC-ES Evaluation report | |
| ETA-Zertifizierung | |
| Leistungserklärung (DOP) | Herunterladen |
| CAD File | |
| BIM.ifc File | |
| BIM.rfa File |
TBS MAX
| ART.-NR. | d₁
[mm]
|
L
[mm]
|
TX | Stk. |
|---|---|---|---|---|
| TBSMAX8120 | 8 | 120 | TX40 | 50 |
| TBSMAX8160 | 8 | 160 | TX40 | 50 |
| TBSMAX8180 | 8 | 180 | TX40 | 50 |
| TBSMAX8200 | 8 | 200 | TX40 | 50 |
| TBSMAX8220 | 8 | 220 | TX40 | 50 |
| TBSMAX8240 | 8 | 240 | TX40 | 50 |
| TBSMAX8280 | 8 | 280 | TX40 | 50 |
| TBSMAX8320 | 8 | 320 | TX40 | 50 |
| TBSMAX8360 | 8 | 360 | TX40 | 50 |
| TBSMAX8400 | 8 | 400 | TX40 | 50 |
