HOCHDIFFUSIONSOFFENE REFLEKTIERENDE BAHN

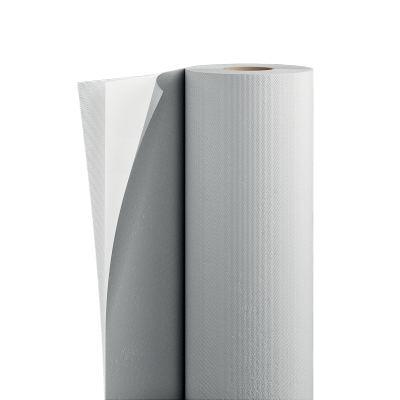

TRASPIR ALU FIRE A2 430

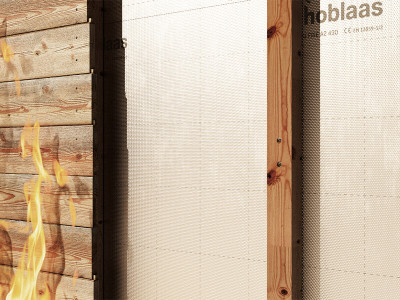

TRASPIR ALU FIRE A2 430 ist die hochdiffusionsoffene reflektierende Bahn, die nach EN 13501-1 geprüft und als nichtbrennbares Material (A2-s1, d0) eingestuft wurde. Aufgrund der Fähigkeit, bis zu 95 % Wärme zu reflektieren, verbessert das Produkt die thermische Leistung der Baueinheit.

TRASPIR ALU FIRE A2 430, die hochdiffusionsoffene und nicht brennbare reflektierende Bahn.

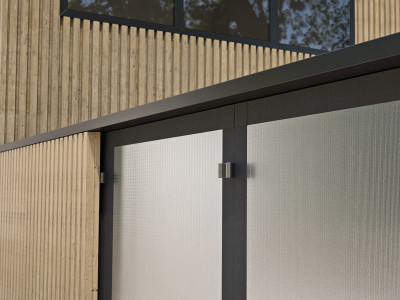

Mit seinen 430 g/m2 ist das Produkt extrem robust sowie thermisch stabil und beständig gegen Beanspruchungen beim Verlegen. Die spezielle modifizierte Mischung gewährleistet hohe UV-Beständigkeit auch im nicht abgedeckten Zustand auf der Baustelle oder bei Rissen und offenen Verbindungen in der Fassadenverkleidung; die Kombination von Aluminiumbeschichtung und Glasfaser-Trägereinlage garantiert hohe mechanische Leistung.

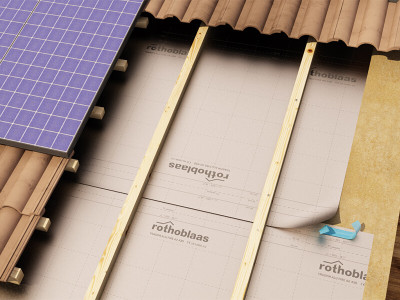

Als nicht brennbar eingestufte Bahn kann sie auch mit Fotovoltaikanlagen oder an Durchgängen elektrischer Spannung eingesetzt werden. Die reflektierende Bahn besteht aus einer perforierten Aluminiumfolienschicht, einer PE-Funktionsfolie sowie einer Glasfasergewebeschicht. Sie ist sowohl zum Verlegen im Innen- als auch Außenbereich konzipiert.

Technische Dokumentation

Technisches Datenblatt
Leistungserklärung (DOP) Herunterladen
Verlegeanleitung

TRASPIR ALU FIRE A2 430

ART.-NR. Beschreibung Tape H
[m]
L
[m]
A
[m²]
H
[ft]
L
[ft]
A
[sft]
Stk./Palette
TALUFIRE430 TRASPIR FIRE A2 430 - 1.2 50 60 3' 11 1/4'' 164 646 28

Technische Daten
EN 13859-1/2
national-classifications AT Önorm B4119 UD Typ I US
national-classifications CH SIA 232 UD (g)
national-classifications DE ZVDH USB-A UDB-A
national-classifications FR DTU 31.2 E1 Sd1 TR3 E600 J0 C3
national-classifications IT UNI 11470 A/R3
EN 13501-1 A2-s1,d0

Eigenschaften Norm Geprüfte Werte USC-Konversion
Flächenbezogene Masse EN 1849-2 430 g/m² 1.41 oz/ft²
Stärke EN 1849-2 0,43 mm 17 mil
Wasserdampfdiffusionswiderstand (Sd) EN 1931 0,08 m 43.706 PERM
Höchstzugkraft MD/CD EN 12311-1 3000 / 3200 N/50mm 343 / 365 lb/in
Dehnung MD/CD EN 12311-1 6 / 5 % -
Nagelreißfestigkeit MD/CD EN 12310-1 580 / 450 N 130 / 101 lbf
Wasserundurchlässigkeit EN 1928 Klasse W1 -
Temperaturbeständigkeit - -40 / 100 °C -40 / 212 °F
Brandverhalten EN 13501-1 Klasse A2-s1, d0 -
Widerstand gegen Luftdurchgang EN 12114 > 0,02 m³/(m²·h·50Pa) > 0.001 cfm/ft² at 50Pa
Wärmeleitfähigkeit (λ) - 0,0007 W/(m·K) 0 (BTU·in)/(h·ft²·°F)
Spezifische Wärmekapazität - 800 J/(kg·K) -
Dichte - 1000 kg/m³ -
Wasserdampfdiffusionswiderstandszahl (μ) - ca. 185 -
VOC-Gehalt - 0 % -
Reflexionsgrad EN 15976 95 % -
UV-Beständigkeit ohne Endbeschichtung EN 13859-2 9 Monate -
UV-Beständigkeit bei Verbindungen mit einer Breite von bis zu 50 mm, die maximal 40% der Oberfläche freilegen EN 13859-2 dauerhaft -
Exposition gegenüber Witterungseinflüssen ohne Endbeschichtung - 12 Wochen -
Nach künstlicher Alterung - Wasserundurchlässigkeit EN 1297 / EN 1928 Klasse W1 -
Nach künstlicher Alterung - Höchstzugkraft MD/CD EN 1297 / EN 12311-1 3000 / 3200 N/50mm 343 / 365 lb/in
Nach künstlicher Alterung - Dehnung EN 1297 / EN 12311-1 6 / 5 % -
Kaltbiegeverhalten EN 1109 -40 / °C -40 / °F
Temperaturbeständigkeit äquivalent mit Luftspalt 50 mm (ε 0,025-0,88) ISO 6946 0,821 / 0,731 (m²·K)/W 4.66 / 4.15 (h·ft²·°F)/BTU

Specifications

Lieferung und Installation von Hochdiffusionsoffene reflektierende Bahn, Typologie TRASPIR ALU FIRE A2 430
CE-Kennzeichnung nach : EN 13859-1-2

Eigenschaften:

Flächenbezogene Masse [g/m²] : 430
Wasserdampfdurchlässigkeit Sd [m] : 0,08
Höchstzugkraft MD/CD [N/50mm] : 3000/3200
Dehnung MD/CD [%] : 6/5
Weiterreißwiderstand MD/CD [N] : 580/450
Wasserundurchlässigkeit : classe W1
VOC-Emissionen (% (Klasse A+)) : 0
Wärmebeständigkeit [°C] : -40/+120
Brandverhalten : A2-s1,d0

Indicazioni di posa per: PARETE

TRASPIR ALU FIRE A2 430 wird parallel zur Richtschwelle bzw. bei Wandverlegung parallel zum Boden verlegt. Die zweite Schicht muss die vorherige mindestens 15 cm überlagern. Jede Schicht muss mit einer mechanischen Befestigungsvorrichtung am Untergrund gesichert werden (z. B. HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Außerdem empfiehlt es sich, die Folien auch bei Kopfverbindungen mindestens 30 cm zu überlagern. Für eine korrekte Luft- und Wasserdichtheit empfiehlt sich die Verwendung von EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE während bei rauen Oberflächen der Einsatz von PRIMER in Betracht gezogen werden sollte, zusätzlich zu FLEXI BAND, PRIMER SPAY, PRIMER .

Indicazioni di posa per: TETTO

TRASPIR ALU FIRE A2 430 wird parallel zur Traufe verlegt, ausgehend von der Dachunterkante. Entsprechend der guten Baupraxis muss die zweite Schicht die vorherige mindestens 10-20 cm überlagern (abhängig von der Dachneigung); siehe Grundriss. Die Folie muss mit einer mechanischen Befestigungsvorrichtung an einem durchgehenden Untergrund gesichert werden (z. B. HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Nachdem die Oberseite des Daches erreicht wurde, empfiehlt es sich, dass die Bahn mindestens 30 cm über die Firstlinie hinausragt, sodass eine perfekte Überlappung mit den Folienschichten entsteht, die sich auf der anderen Seite der Dachfläche überlagern werden. Außerdem sollten sich die Folien auch bei Kopfverbindungen mindestens 30 cm überlagern. Für eine korrekte Luft- und Wasserdichtheit empfiehlt sich die Verwendung von EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE.Ein integriertes doppelseitiges Klebeband kann die korrekte Luft- und Wasserabdichtung ersetzen.

Zusammensetzung

Schutzschicht Perforierte Aluminiumfolie
ZWISCHENSCHICHT PE-Funktionsfolie
Untere Schicht -
