HOCHLEISTUNGS-TRITTSCHALLDÄMMUNG AUS EPDM PIANO
Der Schallschutz für Decken im Leichtbau und bei hohen Belastungen

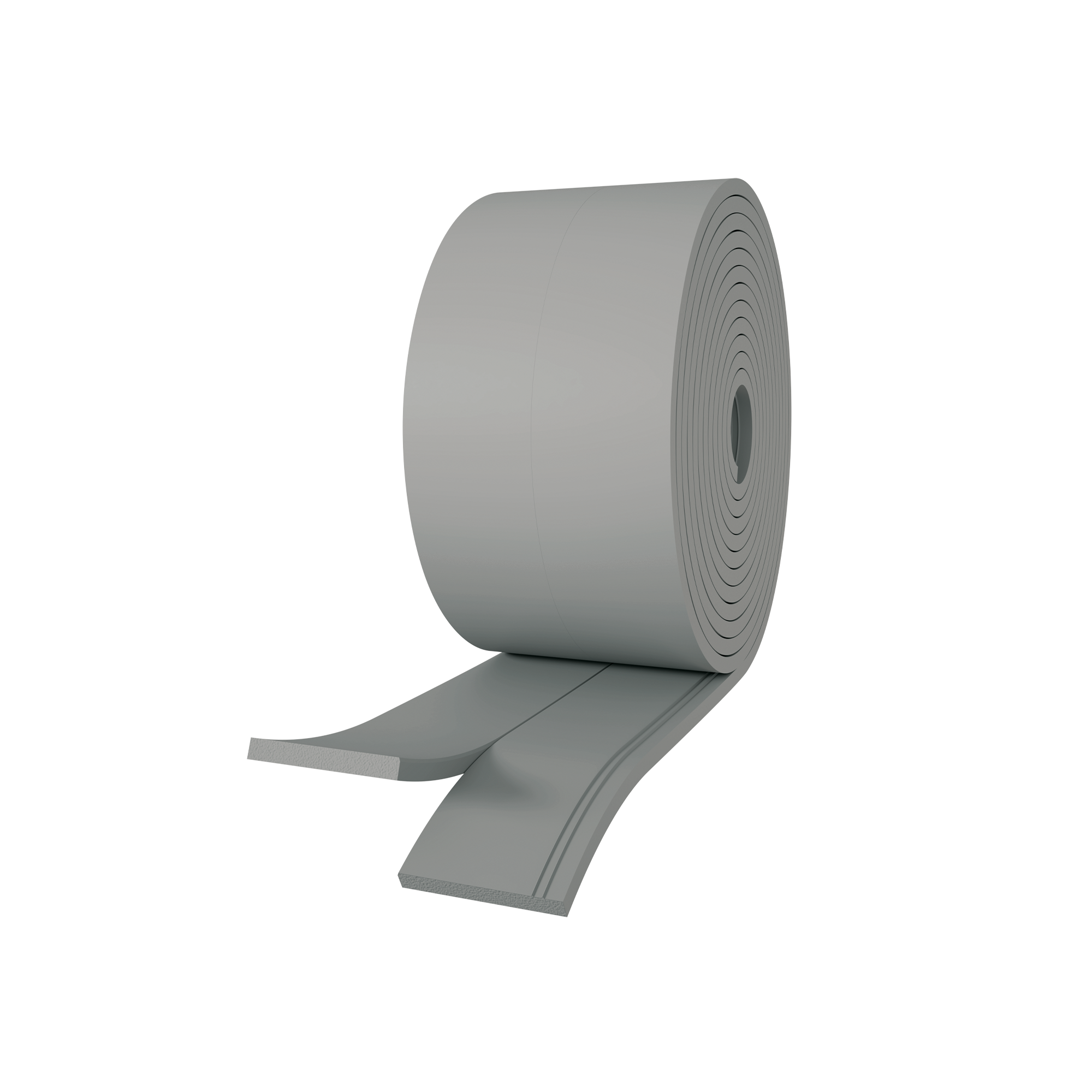

PIANO ist das Entkopplungsprofil aus EPDM für die Trittschalldämmung, die Dämmung von Wänden sowie von tragenden Bauteilen aus Holz, Stahl und Mauerwerk. Das Produkt ist in 5 Ausführungen erhältlich und deckt einen breiten Belastungsbereich ab: von Leichtbaudecken und schwimmenden Estrichen bis hin zu mehrgeschossigen Gebäuden mit hohen Lasten. Einige Ausführungen sind vorgestanzt, sodass mit demselben Produkt mehrere Breiten erzielt werden. Unterschiedliche Geometrien und Farben ermöglichen die direkte Erkennung der richtigen Version auf der Baustelle.
Geprüfte Trittschallverbesserung > 4 dB (Δl,ij, EN ISO 10848).
CE-Kennzeichnung gemäß ETA-23/0193.
Technische Daten des Schallschutzes für Decken PIANO: Ausführungen, Belastungen und Leistungen

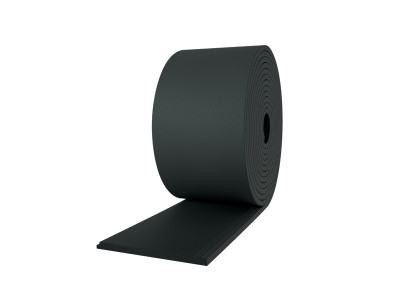

PIANO ist das aus extrudiertem EPDM-Schaumstoff gefertigte Profil für die Trittschalldämmung mit einer Stärke von 6 mm, VOC-frei, mit hoher chemischer Stabilität und UV-Beständigkeit. Die elastische Mischung gleicht die Ausdehnung des Holzes im Laufe der Zeit aus. Sie verringert Schwingungen sowohl unter statischen als auch dynamischen Bedingungen, mit einer theoretischen Reduktion bis zu 10 dB bei Einsatz als Schwingungsdämpfer. Montage mit Klammern, PRIMER SPRAY, DOUBLE BAND oder trocken auf Latten.
Leistungen pro Version (Δl,ij > 4 dB, ISO 10848):

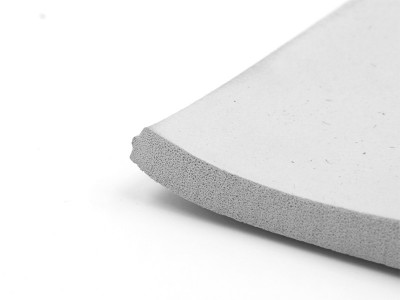

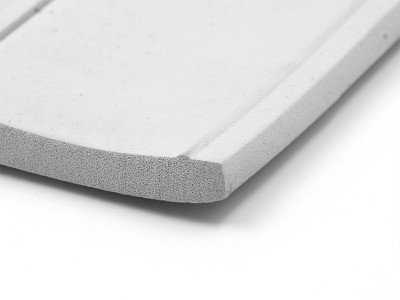

— PIANO A · geringe Belastungen · Ec 0,23 MPa · akustische Belastung 0,008–0,052 N/mm² · max. Belastung 0,15 N/mm²

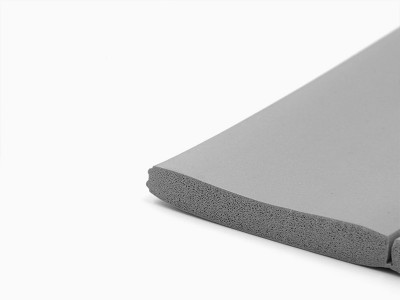

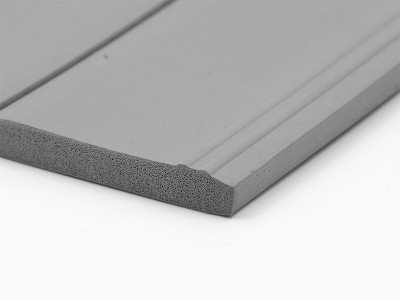

— PIANO B · geringe Belastungen · Ec 1,08 MPa · akustische Belastung 0,04–0,27 N/mm² · max. Belastung 0,85 N/mm²

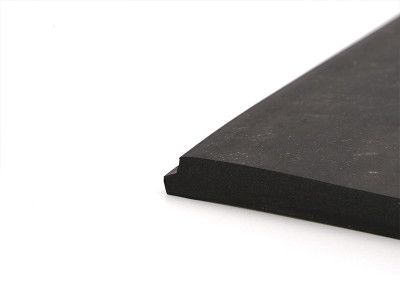

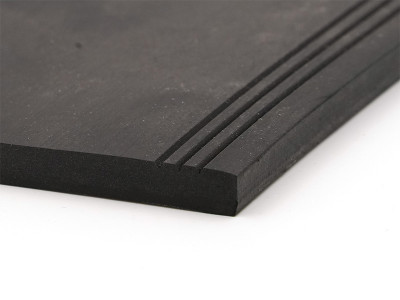

— PIANO C · mittlere Belastungen · Ec 7,92 MPa · akustische Belastung 0,26–1,4 N/mm² · max. Belastung 12,07 N/mm²

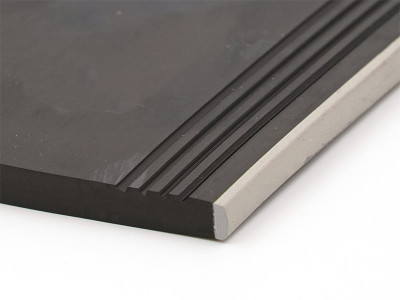

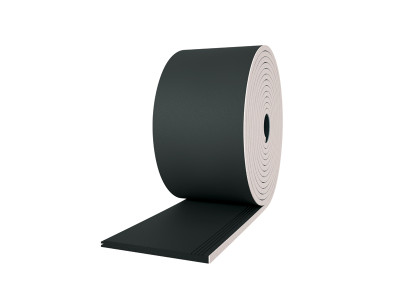

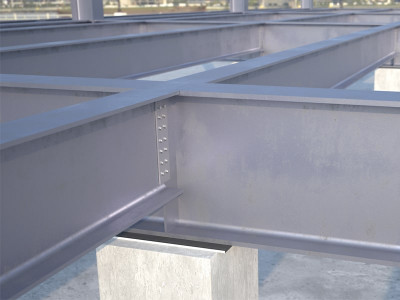

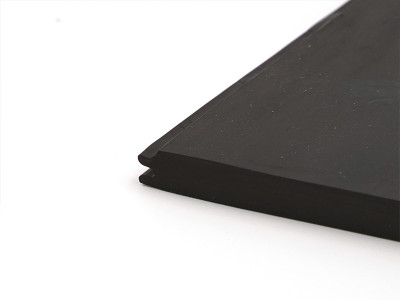

— PIANO D · hohe Belastungen · Ec 22,1 MPa · akustische Belastung 1,2–2,28 N/mm² · max. Belastung 16,9 N/mm²

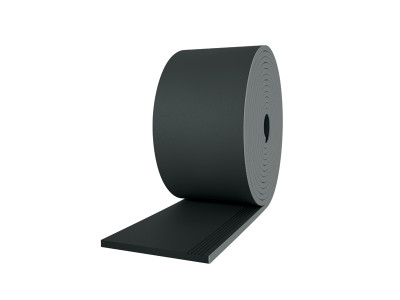

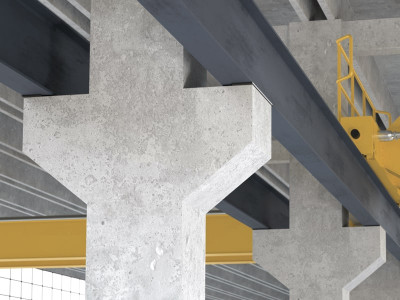

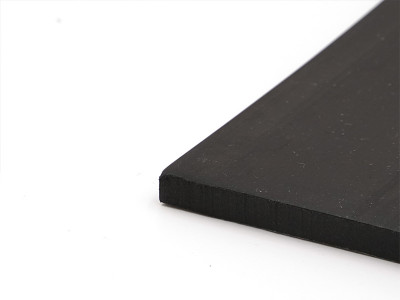

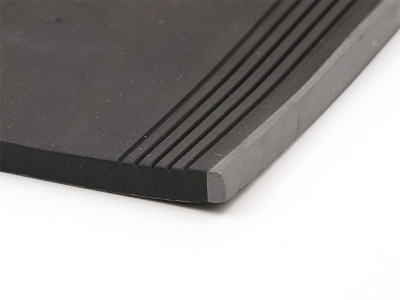

— PIANO E · hohe Belastungen und mehrgeschossige Konstruktionen · Ec 24,76 MPa · akustische Belastung 1,8–3,2 N/mm² · max. Belastung 17,07 N/mm²
Brandschutzklasse E (DIN 13501-1) Schallschutz für Decken, geprüft an Holz-Holz-Verbindungen bei vorhandenen Schrauben und Nägeln.
Nach einem strengen Regulierungsverfahren wurde das Produkt gemäß ETA-23/0193 geprüft und zertifiziert.

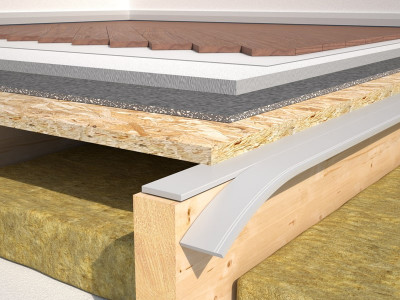

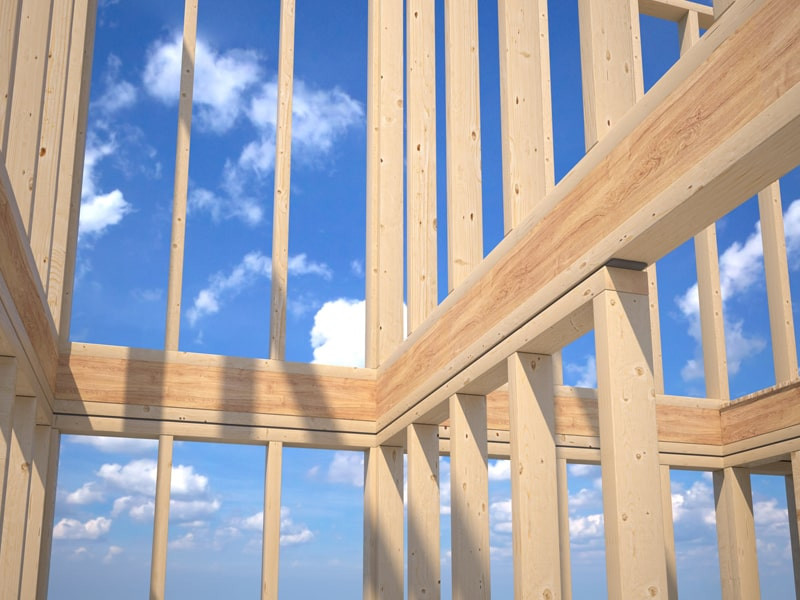

Trittschalldämmung für Leichtbaudecken aus Timber Frame: Welche Version von PIANO ist die richtige?

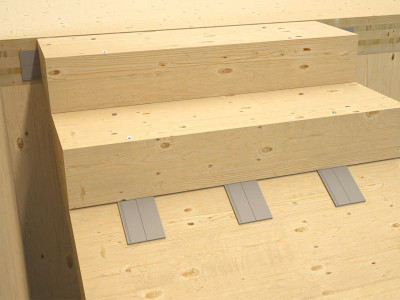

Für Leichtbaudecken und Timber Frame bieten PIANO A und PIANO B Lösungen für diese Anwendungen, einschließlich schwimmender Estriche. Die passende Ausführung muss auf der Grundlage der ständigen Belastung zzgl. 50 % der charakteristischen Nutzlast gemäß EN ISO 12354 berechnet werden.

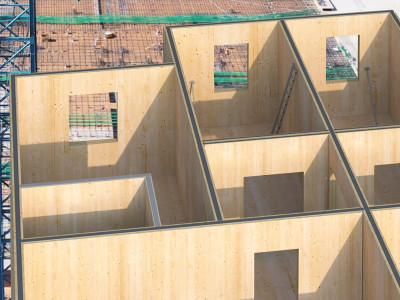

Schallschutz für Decken aus BSP und LVL bei unterschiedlichen Belastungen: Eine Orientierungshilfe

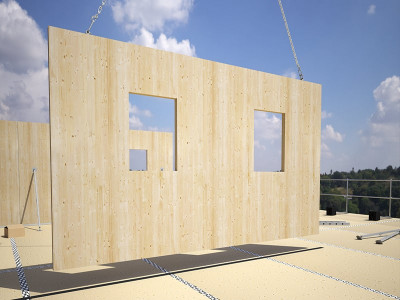

Bei Decken aus BSP und LVL variieren die Belastungen abhängig von der Anzahl der Stockwerke und der Spannweite. PIANO C eignet sich für akustische Belastungen bis 1,4 N/mm²; PIANO D und PIANO E sind für massive, mehrgeschossige Gebäude mit Belastungen bis zu 3,2 N/mm² geeignet. Die vorgestanzten Ausführungen reduzieren den Verschnitt auf der Baustelle.
Schallschutz für Decken in mehrgeschossigen Gebäuden: PIANO oder XYLOFON?
PIANO ist die kostenoptimierte Lösung für den Schallschutz für Decken mit einer Verbesserung von > 4 dB.
XYLOFON ist geeignet, wenn das Projekt höhere Ansprüche stellt, mit einer Reduzierung von bis zu 10,6 dB, oder wenn die Anwendung an Wänden und Bauverbindungen erfolgt. Die Wahl hängt von der Belastung, der Konstruktion und den akustischen Anforderungen ab.
Technische Dokumentation
-
Technisches Datenblatt
-
Technische Anleitung
-
ETA-Zertifizierung
-
Timber connections with Xylofon
PIANO
| ART.-NR. | B
[mm]
|
L
[m]
|
s
[mm]
|
Stk. |
DOP/DOC
|
|---|---|---|---|---|---|
| PIANOA4040 | 80 | 10 | 6 | 1 | |
| PIANOA5050 | 100 | 10 | 6 | 1 | |
| PIANOA6060 | 120 | 10 | 6 | 1 | |
| PIANOA140 | 140 | 10 | 6 | 1 | |
| PIANOB4040 | 80 | 10 | 6 | 1 | |
| PIANOB5050 | 100 | 10 | 6 | 1 | |
| PIANOB6060 | 120 | 10 | 6 | 1 | |
| PIANOB140 | 140 | 10 | 6 | 1 | |
| PIANOC080 | 80 | 10 | 6 | 1 | |
| PIANOC100 | 100 | 10 | 6 | 1 | |
| PIANOC120 | 120 | 10 | 6 | 1 | |
| PIANOC140 | 140 | 10 | 6 | 1 | |
| PIANOD080 | 80 | 10 | 6 | 1 | |
| PIANOD100 | 100 | 10 | 6 | 1 | |
| PIANOD120 | 120 | 10 | 6 | 1 | |
| PIANOD140 | 140 | 10 | 6 | 1 | |
| PIANOE080 | 80 | 10 | 6 | 1 | |
| PIANOE100 | 100 | 10 | 6 | 1 | |
| PIANOE120 | 120 | 10 | 6 | 1 | |
| PIANOE140 | 140 | 10 | 6 | 1 |
Ausschreibungstext
PIANO
Lieferung und Verlegung eines Entkopplungsprofils zur Schalldämmung, Typ PIANO.
Geometrie
-
B (mm) = 80 ÷ 140
-
L (m) = 10
-
s (mm) = 6
Eigenschaften
-
Akustische Verbesserung Δl,ij [dB]: > 4
-
Druck bei 3 mm Verformung (N/mm^2): 0,15 ÷ 17,07
-
Brandverhaltensklasse: Klasse E
-
Wasseraufnahmevermögen nach 48 Stunden: < 4,25%
Normen und Zertifizierungen
CE-Kennzeichnung gemäß ETA_23/0193
Beschreibung
Entkopplungsprofil zur Schalldämmung, das Schwingungen sowohl in leichten Decken als auch in komplexen Gebäuden und bei hohen Belastungen reduziert. Dank der geschäumten und extrudierten EPDM-Mischung garantiert das Produkt eine deutliche Verbesserung der Schalldämmwerte. Durch seine Elastizität kann die Ausdehnung des Holzes und der Konstruktion ausgeglichen werden, während der kompakte Querschnitt Stabilität gegenüber Querdruckversagen bietet. Das Produkt hat die Fähigkeit, die Energie des Systems sowohl unter statischen als auch dynamischen Bedingungen zu absorbieren und abzuleiten und wirkt somit als Schwingungsdämpfer. VOC-frei und UV-stabil.
Verlegung

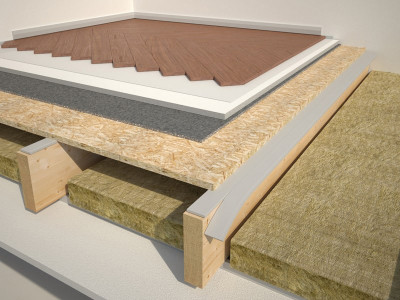

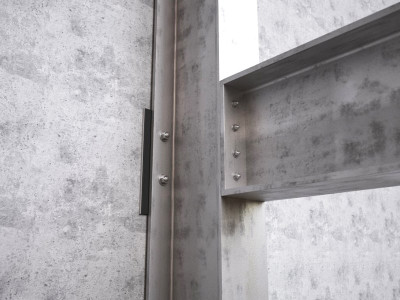

Die Anwendung erfolgt auf leichten Decken, Timber Frame, Rahmenkonstruktionen und auf massiven Konstruktionen, z.B. aus CLT und LVL: Mit einem Produkt wie PRIMER SPRAY oder doppelseitigem Klebeband Typ DOUBLE BAND kann es auch auf Stahl und Beton verlegt werden. Um die Ausbreitung von Schwingungen durch die Konstruktion zu minimieren, sollte das Entkopplungsprofil sowohl über als auch unter der Decke verlegt werden.
Ferner kann es in Trockenbaudeckenpaketen eingesetzt werden, indem es auf der Unterkante und/oder Oberkante der Unterkonstruktionen verlegt wird. Nähere Informationen zur Verlegung sind in den spezifischen Anweisungen des Lieferanten zu finden.
