SCHALLDÄMMMATTE: BITUMEN-POLYESTERVLIES-VERBUNDBAHN SILENT FLOOR BYTUM
Schalldämmmatte auf Holzkonstruktionen und Ziegel-Einhängedecken
SILENT FLOOR BYTUM ist die Trittschalldämmung Boden, die nach dem Masse-Feder-Masse-Prinzip funktioniert: Die Matte aus Elastoplastomerbitumen mit Polyestervlies wirkt als Dämmschicht zwischen der Rohdecke und dem Estrich, wobei sie die durch den Aufprall übertragene Stoßenergie abbaut. Sie reduziert den Trittschall um 20 dB (ISO 10140-3) bei BSP-Decken. Die Bitumenmischung schießt sich um die Befestigungssysteme herum und bewahrt auf diese Weise die Dichtheit des Systems.

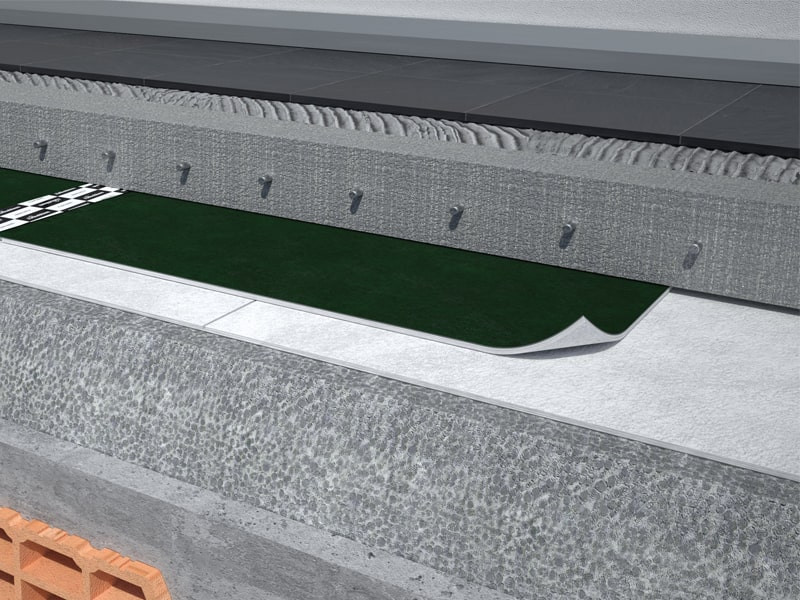

Die Verlegung ist entweder von oben beim Einbringen des Estrichs oder – bei vorhandener Zwischendecke – von unten möglich; dies gilt für Decken aus Holz, Mauerwerk und Ziegel-Einhängedecken.
Technische Daten und Zusammensetzung Fußboden-Schalldämmung SILENT FLOOR BYTUM

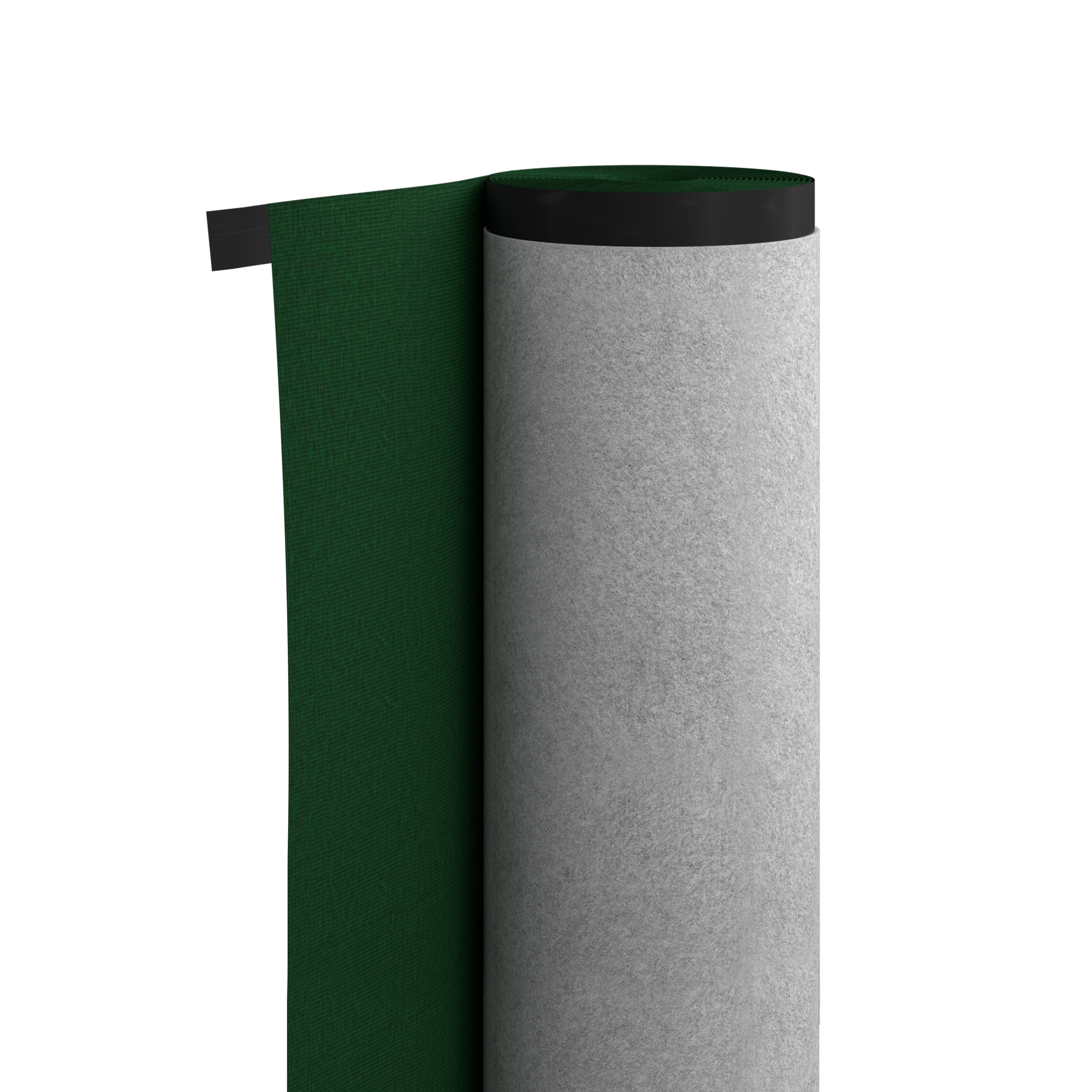

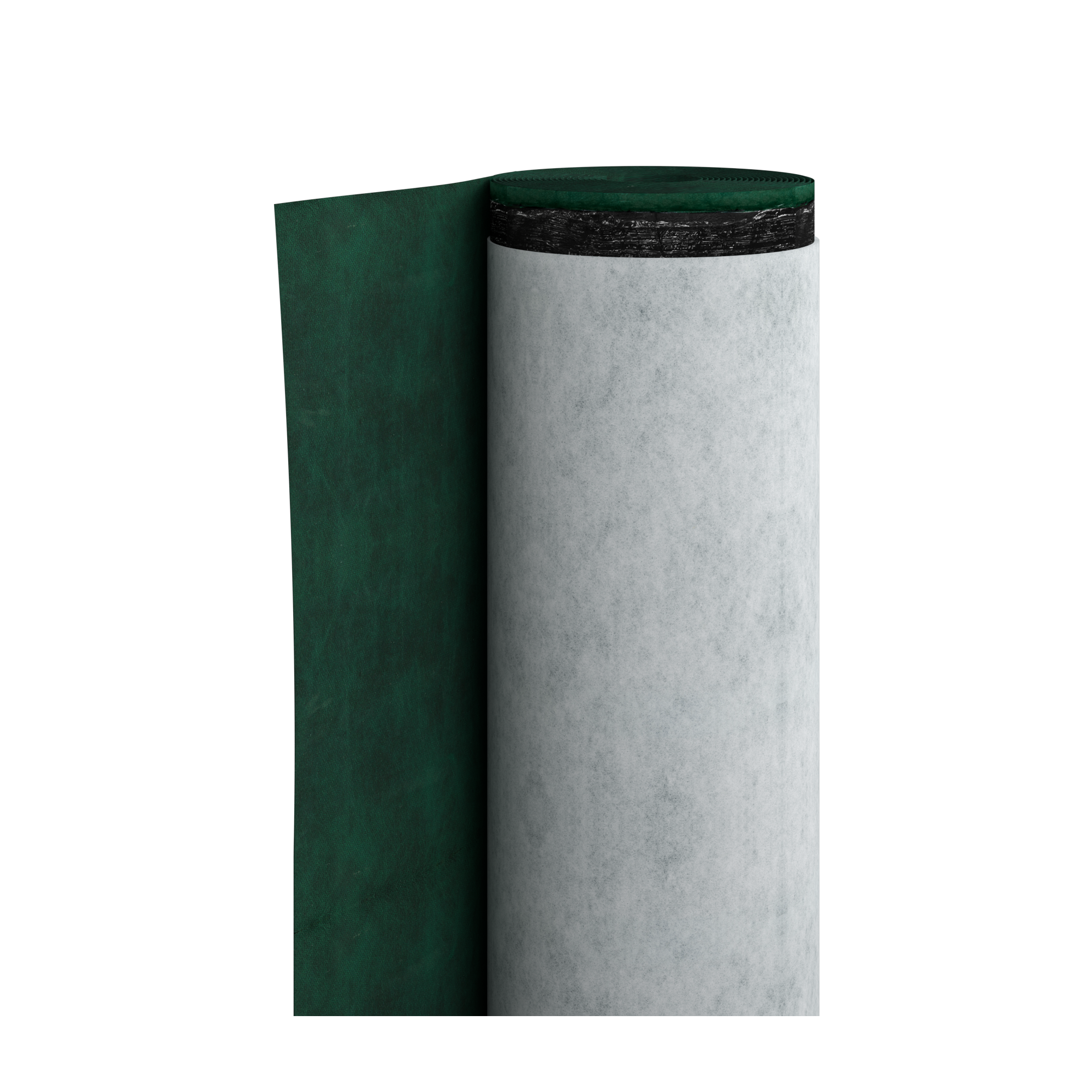

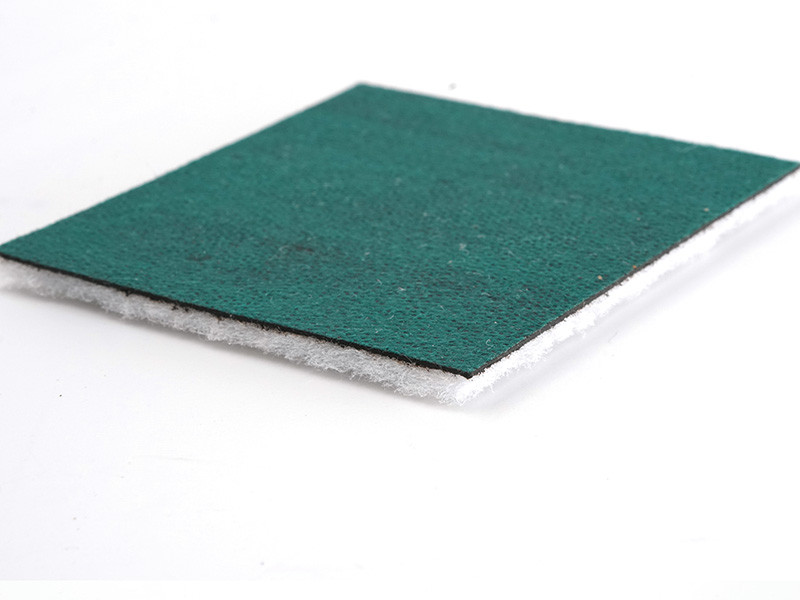

Die Matte besteht aus einer Abdichtungsbahn aus Elastoplastomerbitumen, gekoppelt mit einem Polyesterfaservlies aus Post-Consumer-Abfällen. Die Stärke von 5 mm und die dynamische Steifigkeit s' von 27 MN/m³ (EN 29052-1) klassifizieren das Produkt als Dämmschicht für Systeme mit schwimmendem Estrich.
Wichtigste technische Daten:
— Trittschalldämmung ΔLw: 20 dB (ISO 10140-3)
— Theoretische Abschätzung ΔLw: 27,7 dB (ISO 12354-2, m'=125 kg/m²)
— Dynamische Steifigkeit s': 27 MN/m³ (EN 29052-1)
— Zusammendrückbarkeit: CP2
(EN 12431)
— Stärke: 5 mm · Oberflächenmasse: 1,2 kg/m²
— Kriechverhalten unter Druckbeanspruchung: ≤ 1 mm (EN 1606)
— Dampfdurchlass Sd: > 70 m
Ist SILENT FLOOR BYTUM mit Systemen für die Fußboden-Schalldämmung bei BSP-Decken kompatibel?
Ja. Die von der University of Northern British Columbia durchgeführten Tests dokumentieren bei einer Variation der Estrichstärke (38-100 mm) auf einer 139 mm starken BSP-Decke eine Verbesserung des AIIC von 18 auf 25 dB.
Für das Komplettsystem mit einem 60 mm starken Estrich haben die Labore des Akustik Center Austria - Holzforschung Austria einen Ln,w(Cl)-Wert = 42 (0) dB und einen IIC-Wert = 67 (ISO 10140-3) gemessen, mit einem Schalldämmmaß Rw(C;Ctr) = 60 (-1;-4) dB (ISO 10140-2).
Wie funktioniert ein zweischichtiger Aufbau für die Trittschalldämmung des Bodens, und wann lohnt er sich?
Der zweischichtige Aufbau von SILENT FLOOR BYTUM mit gegeneinander ausgerichteten Vliesschichten reduziert die dynamische Steifigkeit von 27 auf 14,5 MN/m³ und erhöht die theoretische Abschätzung des ΔLw-Werts auf 31,6 dB (ISO 12354-2, m'=125 kg/m²).
Die zweischichtige Konfiguration wird eingesetzt, wenn das System hohen Belastungen standhalten muss oder eine höhere Leistungsfähigkeit gefordert wird. Für die Verlegung ist ein durchgehender Randdämmstreifen SILENT EDGE entlang des gesamten Umfangs erforderlich, da jede Unterbrechung eine Schallbrücke darstellt, die die Leistungen des Systems beeinträchtigt.
SILENT FLOOR BYTUM für die Trittschalldämmung des vorhandenen Bodens: Kann das Produkt bei der Renovierung verwendet werden?
Ja. Die Messung auf der Baustelle an Ziegel-Einhängedecken dokumentieren Werte für L'n,w zwischen 55 und 58 dB (UNI-EN 10708-3/ISO 717-2) bei Systemen mit Sand-Zement-Estrich und Leichtestrich.
Die elastoplastomere Bitumenmischung macht SILENT FLOOR BYTUM dauerhaft stabil und kompatibel mit Frischbeton. Bei Anwendungen mit Holz-Beton-Verbindern verhindert die Matte eine Perkolation des Estrichs – eine entscheidende Eigenschaft für die Schalldämmung bestehender Böden in historischen oder kulturell hochwertigen Gebäuden, bei denen die Stärke des Aufbaus vorgegeben ist.
Technische Dokumentation
-
Technisches Datenblatt
-
Technische Anleitung
SILENT FLOOR BYTUM
| ART.-NR. | H
[m]
|
L
[m]
|
s
[mm]
|
A
[m²]
|
Stk./Palette |
|---|---|---|---|---|---|
| SILFLOORBYT5 | 1.05 | 10 | 5 | 10.5 | 20 |
Ausschreibungstext
SILENT FLOOR BYTUM
Lieferung und Verlegung einer Unter-Estrich-Dämmmatte aus Bitumen und Polyesterfilz, Typ SILENT FLOOR BYTUM.
Eigenschaften
-
Stärke [mm]: 5
-
Dichte ρ [kg/m^3]: 300
-
Scheinbare dynamische Steifigkeit s‘t [MN/m^3]: 7
-
Scheinbare dynamische Steifigkeit Doppelschicht s‘t [MN/m^3]: 4
-
Dynamische Steifigkeit s [MN/m^3]: 27
-
Dynamische Steifigkeit Doppelschicht [MN/m^3]: 14,5
-
Zusammendrückbarkeitsklasse: CP2
-
Zusammendrückbarkeitsklasse Doppelschicht: CP3
-
Dämpfung des Trittschallpegels ΔLw [dB]: 20
-
Dämpfung des Trittschallpegels ∆Lw Doppelschicht [dB]: 21
-
Wasserdampfdiffusionswiderstand Sd [m]: >100
Beschreibung
Dämmmatte unter Estrich zur Steigerung des Trittschallschutzes und zur Verbesserung der Schalldämmung der fertigen Decke
Das Produkt besteht aus einer Abdichtungsbahn aus Elastoplastomerbitumen, gekoppelt mit einem Polyesterfaserfilz aus Post-Consumer-Abfällen, was seine Nachhaltigkeit bestätigt.
Dank der Zusammensetzung und des Aufbaus ist die Matte auch für Anwendungen in historischen oder kulturell hochwertigen Gebäuden sicher, in denen eine Perkolation des Estrichs unbedingt verbieten werden muss – insbesondere bei Systemen mit Holz-Zement-Verbindungen.
Aufgrund der bituminösen Mischung schließt sich die Matte um die Befestigungselemente und gewährleistet so eine hohe Wasserundurchlässigkeit auch bei Durchstichen. Sie kann effektiv mit Zylinderschaft- und Doppelgewindeverbindern sowie mit Bohrspitzen Typ CTC kombiniert werden.
Das Material ist recycelbar, unverrottbar, nicht wasserlöslich und verursacht keine Reizung bei Kontakt mit Haut, Augen oder Atemwegen. Frei von für Mensch und Umwelt schädlichen Stoffen.
Verlegung
In der Regel wird die Matte bei Neubauten oder Renovierungen entsprechend der Vorgehensweise für „schwimmenden Estrich“ angebracht.
Zur Sicherstellung der Schalldämmleistung muss die Dämmschicht durchgehend sein: Jede Unterbrechung stellt eine potentielle Schallbrücke dar.
Für die Bandumwicklung müssen Bänder vom Typ FLEXY BAND, EASY BAND oder SPEEDY BAND verwendet werden. Nähere Informationen zur Verlegung sind in den spezifischen Anweisungen des Lieferanten zu finden
