TRASPIR METAL

METALLDACH DÄMMUNG: STRUKTURIERTE TRENNLAGEN FÜR METALLDÄCHER TRASPIR METAL

Die zertifizierte Lösung gegen Geräusche von prasselndem Regen auf dem Blechdach und Metalldeckungen

Geräusche von prasselndem Regen sind eines der am schwierigsten zu kontrollierenden Phänomene bei Metallabdeckungen. Industriehallen, Vordächer, Gebäude mit Blech- oder Stahldeckung übertragen das Schlaggeräusch direkt auf die Konstruktion und beeinträchtigen den akustischen Komfort der darunter befindlichen Räume.
TRASPIR METAL ist die strukturierte Trennlage, die als Trapezblech Antidröhnbeschichtung fungiert. Sie wird auf einer durchgehenden Schalung unter der Metalldeckung verlegt, begünstigt die Mikroventilation des Daches, verhindert die Korrosion der Metalldeckung und verlängert die Haltbarkeit der Konstruktion.

Handelsvertreter kontaktieren

Beschreibung
Technische Dokumentation
Artikelnummern und Abmessungen
Technische Daten
Zusammensetzung
Ausschreibungstext
Zugehörige Produkte

Beschreibung

Zusammensetzung und technische Daten der Trennlage TRASPIR METAL

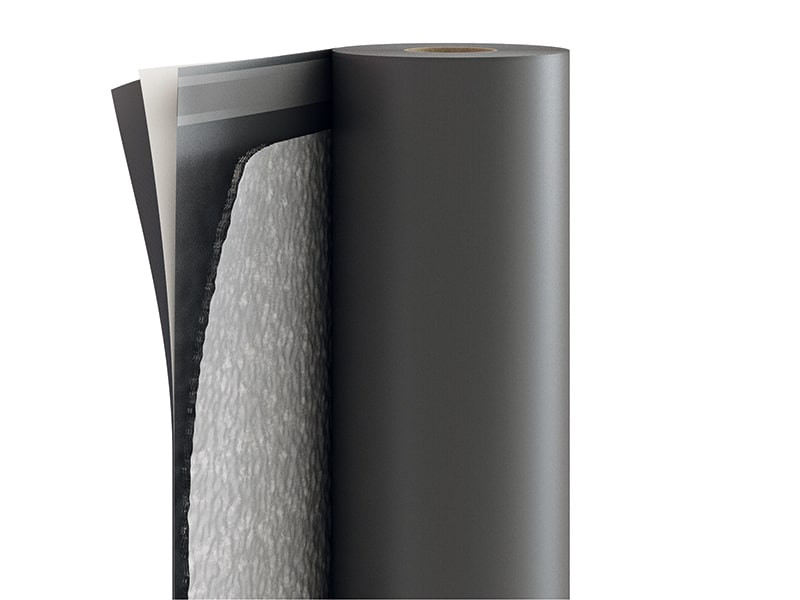

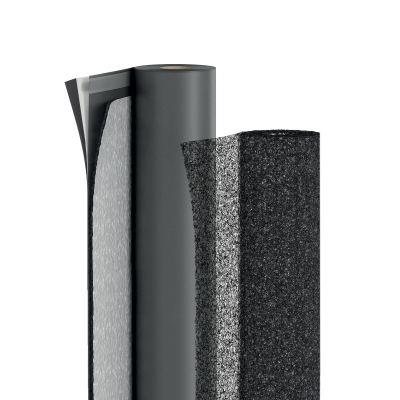

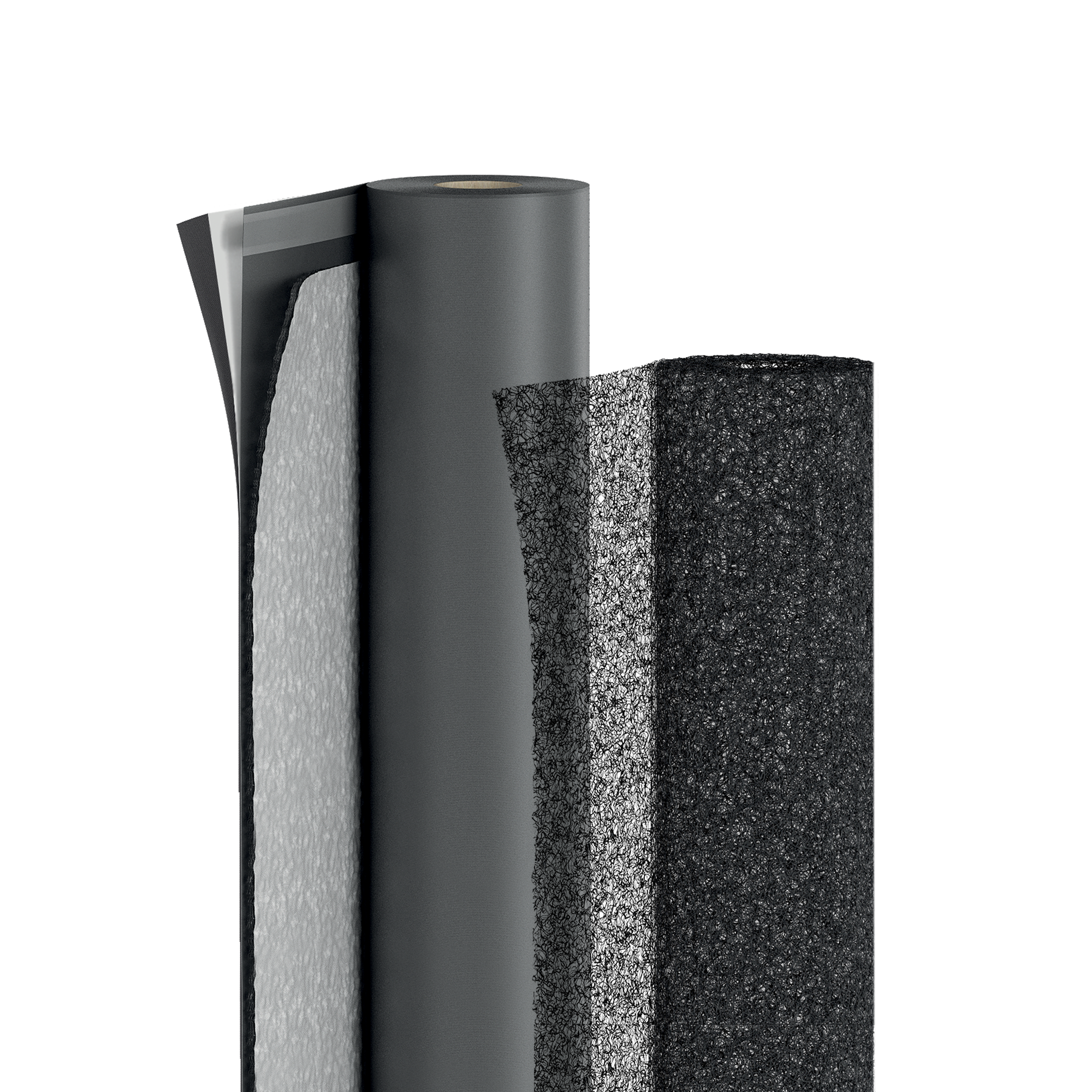

TRASPIR METAL ist eine hochdiffusionsoffene Bahn, kombiniert mit einer strukturierten Trennlage und einem oberen Schutzvlies. Der Aufbau in 5 Schichten gewährleistet kontinuierliche Mikroventilation und Schutz vor Verunreinigungen. Das Sortiment ist in zwei Varianten erhältlich: mit diffusionsoffener wasserundurchlässiger Bahn und mit dränfähigem Vlies.
Wichtigste technische Daten:
— Reduzierung von Regengeräuschen ΔLiA: ca. 4 dB (ISO 140-18)
— Variation Schalldämmmaß ΔRw: 1 dB (ISO 10140-2/ISO 717-1)
— Trittschalldämmung ΔLw: 15 dB (ASTM E492)
— Stärke: 8 mm · Flächenbezogene Masse: 600 g/m²
— Temperaturbeständigkeit: -40/80 °C
— Zertifizierung: EN 13859-1 · Istituto Giordano

Reduziert TRASPIR METAL Regengeräusche auch auf bestehenden Dachdeckungen?

Ja. TRASPIR METAL eignet sich sowohl für den Neubau als auch für die Renovierung bestehender Metalldeckungen, ohne dass bauliche Änderungen am Dach erforderlich sind.
Die Trennlage wird zwischen der Verlegefläche und der neuen Dachdeckung positioniert. Die Verlegung ist mit allen gängigen durchgehenden und modularen Metalleindeckungssystemen kompatibel. Die Befestigung erfolgt mittels Klammernagler.

Wie stark reduziert TRASPIR METAL das Geräusch von prasselndem Regen?

TRASPIR METAL reduziert den Schallpegel von prasselndem Regen um circa 4 dB ΔLiA (ISO 140-18), mit vom Istituto Giordano geprüften und zertifizierten Werten.
Die Messung erfolgt nach der Norm ISO 140-18 an vor Ort befindlichen Metalldeckungen (nicht im Labor), mit reproduzierbaren Daten für professionelle Anwendungen.

Wie wird TRASPIR METAL auf einer Metalldeckung montiert?

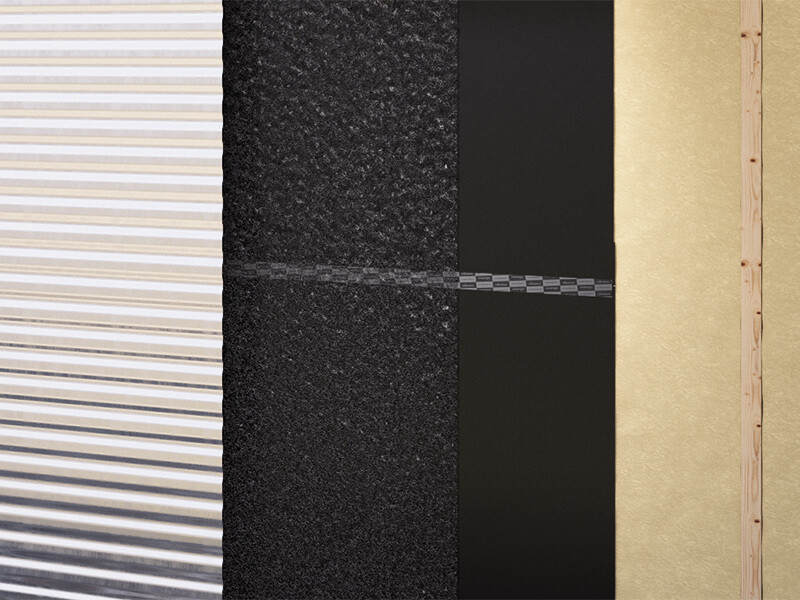

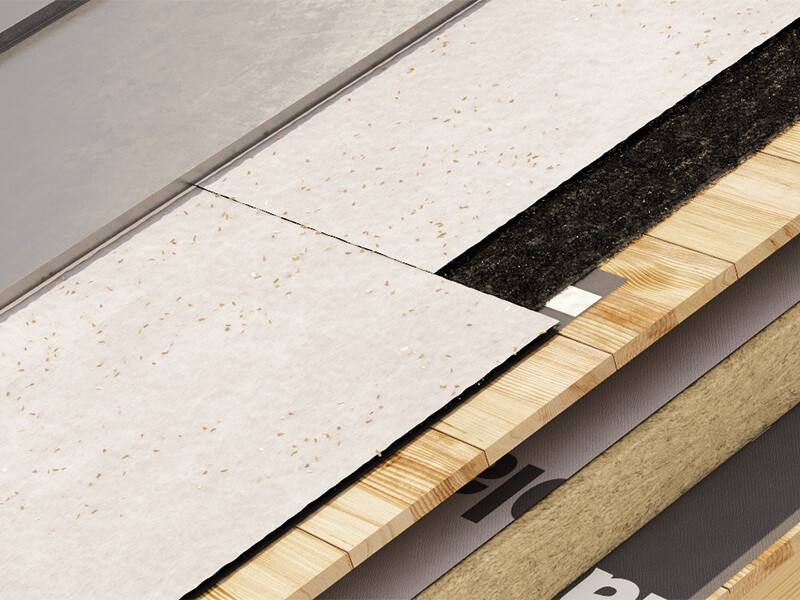

TRASPIR METAL wird unter der Metalldeckung auf einer durchgehenden Schalung verlegt. Das obere Vlies schützt die Trennlage beim Verlegen und erleichtert die Begehbarkeit auf der Baustelle.
Die Befestigung erfolgt mittels Klammernagler. Die dreidimensionale Struktur behält die Funktion der Mikroventilation auch nach Fertigstellung des Daches bei, mit einer Temperaturbeständigkeit zwischen -40 °C und +80 °C.

TRASPIR 3D COAT TT

ART.-NR.	Beschreibung	Tape	H [m]	L [m]	A [m²]	H [ft]	L [ft]	A [sft]	Stk./Palette
TTTMET610	TRASPIR 3D COAT TT	TT	1.35	33	44.55	4' 5 1/8''	108	480	4

3D NET

ART.-NR.	Beschreibung	Tape	H [m]	L [m]	A [m²]	H [ft]	L [ft]	A [sft]	Stk./Palette
NET350	NET 350	-	1.25	50	62.5	4' 1 1/4''	164	673	4

Technische Daten TRASPIR 3D COAT TT

Eigenschaften	Norm	Geprüfte Werte	USC-Konversion
Flächengewicht	EN 1849-2	600 g/m²	1.97 oz/ft²
Stärke	EN 1849-2	8 mm	315 mil
Wasserdampfdiffusionswiderstand (Sd)	EN 1931	0,025 m	139.86 US perm
Höchstzugkraft MD/CD	EN 12311-1	300 / 225 N/50mm	34 / 26 lbf/in
Dehnung MD/CD	EN 12311-1	> 35 / 50 %	-
Nagelreißfestigkeit MD/CD	EN 12310-1	175 / 150 N	39 / 34 lbf
Wasserundurchlässigkeit	EN 1928	Klasse W1	-
Temperaturbeständigkeit	-	-40 / 80 °C	-40 / 176 °F
Brandverhalten	EN 13501-1	Klasse E	-
Widerstand gegen Luftdurchgang	EN 12114	< 0,02 m³/(m²·h·50Pa)	< 0.001 cfm/ft² at 50Pa
Wärmeleitfähigkeit (λ)	-	0,3 W/(m·K)	0.17 BTU/(h·ft·°F)
Spezifische Wärmekapazität	-	1800 J/(kg·K)	-
Dichte	-	ca. 75 kg/m³	-
Wasserdampfdiffusionswiderstandszahl (μ)	-	ca. 33	-
UV-Beständigkeit ^{(1 )}	-	336 Stunden (3 Monate)	-
Wassersäule	ISO 811	> 250 cm	> 98 in
Wasserundurchlässigkeit nach künstlicher Alterung	EN 1297 / EN 1928	Klasse W1	-
Nach künstlicher Alterung - Höchstzugkraft MD/CD	EN 1297 / EN 12311-1	285 / 185 N/50mm	33 / 21 lb/in
Nach künstlicher Alterung - Dehnung	EN 1297 / EN 12311-1	35 / 30 %	-
Kaltbiegeverhalten	EN 1109	-40 °C	-40 °F
Porenanteil	-	95 %	-
Reduzierung des Schallschutzwertes ΔRw	ISO 10140-2 / ISO 717-1	1 dB	-
Reduzierung des globalen gewichtetenSchalldruckpegels A durch Schlagregenlärm ΔLiA	ISO 140-18	ca. 4 dB	-
VOC	-	nicht relevant	-
Dämpfung des Trittschallpegels ∆Lw ^{(2 )}	ASTM E492	15 dB	-

1.

2. Messung im Labor an BSP-Decke zu 175 mm und mit Fließestrich 38 mm.

Technische Daten 3D NET

Eigenschaften	Norm	Geprüfte Werte	USC-Konversion
Flächengewicht	EN 1849-2	350 g/m²	1.15 oz/ft²
Stärke	EN 1849-2	7,5 mm	295 mil
Höchstzugkraft NET MD/CD	EN 12311-1	1,3 / 0,5 N/50mm	0 / 0 lb/in
Dehnung NET MD/CD	EN 12311-1	95 / 65 %	-
Temperaturbeständigkeit	-	-40 / 80 °C	-40 / 176 °F
Brandverhalten	EN 13501-1	Klasse F	-
Wärmeleitfähigkeit (λ)	-	0,3 W/(m·K)	0.17 BTU/(h·ft·°F)
Spezifische Wärmekapazität	-	1800 J/(kg·K)	-
Dichte	-	ca. 45 kg/m³	-
UV-Beständigkeit ^{(1 )}	-	336 Stunden (3 Monate)	-
Porenanteil	-	95 %	-
Reduzierung des Schallschutzwertes ΔRw	ISO 10140-2 / ISO 717-1	1 dB	-
Reduzierung des globalen gewichtetenSchalldruckpegels A durch Schlagregenlärm ΔLiA	ISO 140-18	4 dB	-
VOC	-	nicht relevant	-

1.

Zusammensetzung TRASPIR 3D COAT TT

Schutzschicht	PP-Vlies
3D-Gewebe	Dreidimensionale PP-Matte
OBERE SCHICHT	PP-Vlies
ZWISCHENSCHICHT	Atmungsaktive PP-Folie
UNTERE SCHICHT	PP-Vlies

Zusammensetzung 3D NET

3D-Gewebe	Dreidimensionale PP-Matte

Ausschreibungstext

TRASPIR 3D COAT TT

Lieferung und Verlegung einer dreidimensionalen Matte für Metalldeckungen Typ TRASPIR 3D COAT TT.

Zusammensetzung

Von der oberen bis zur unteren Schicht:

Dreidimensionale PP-Matte
Vliesstoff aus PP
Atmungsaktive PP-Folie
Vliesstoff aus PP

Eigenschaften

Flächenbezogene Masse [g/m²]: 600
Stärke [mm]: 8
Wasserdampfdiffusionswiderstand Sd [m]: 0.025
Höchstzugkraft MD/CD [N/50 mm]: 300/220
Dehnung MD/CD: > 35/50 %
Nagelreißfestigkeit MD/CD [N]: 150/175
Wasserundurchlässigkeit: Klasse W1
Temperaturbeständigkeit [°C]: -40/80
Brandverhaltensklasse: Klasse E
Dichte ρ [kg/m^3]: 75
Wasserdampfdiffusionswiderstandszahl μ: 33
VOC-Gehalt: < 0,02 %
Exposition gegenüber Witterungseinflüssen: 2 Wochen
Wasserundurchlässigkeit nach künstlicher Alterung: Klasse W1
Höchstzugkraft MD/CD (nach künstlicher Alterung) [N/50 mm]: > 240/155
Dehnung (nach künstlicher Alterung):> 30/40 %

Beschreibung

3D-Netz aus extrudierten Monofilen aus reinem Polypropylen. Der obere Filz verhindert das Eindringen von Verunreinigungen in die Matte und verbessert die Begehbarkeit, fördert die Mikrobelüftung der Metalldächer und beugt somit einer darunter auftretenden Staunässe vor, wodurch Korrosion verhindert wird.

Verlegung

Die Auftragsfläche muss trocken, staub- und fettfrei sein. Elemente an der Oberfläche müssen entfernt werden, sodass die Bahn beim Verlegen nicht beschädigt wird. Nähere Informationen zur Verlegung sind in den spezifischen Anweisungen des Lieferanten zu finden.
