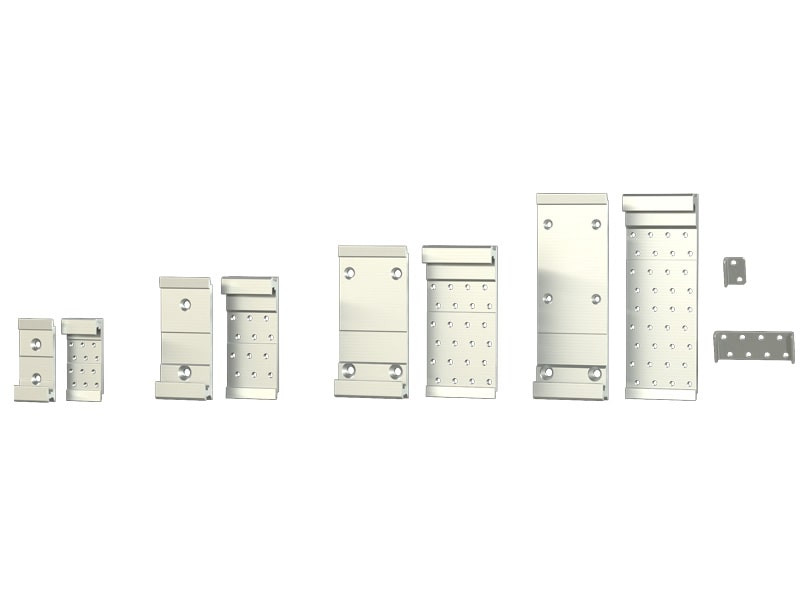

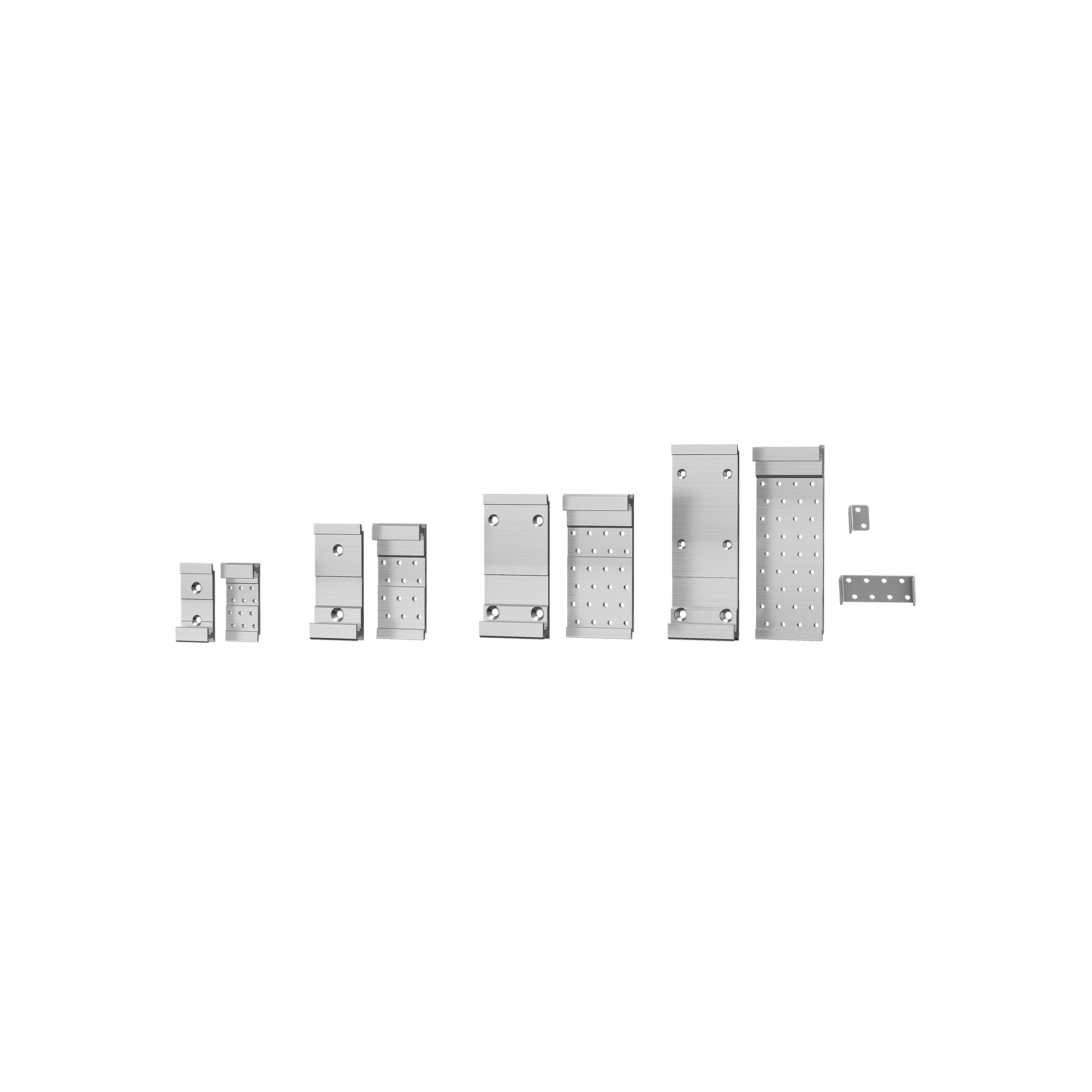

LOCK C, DIE PLATTE ZUM EINHAKEN FÜR HOLZ-BETON-VERBINDUNGEN

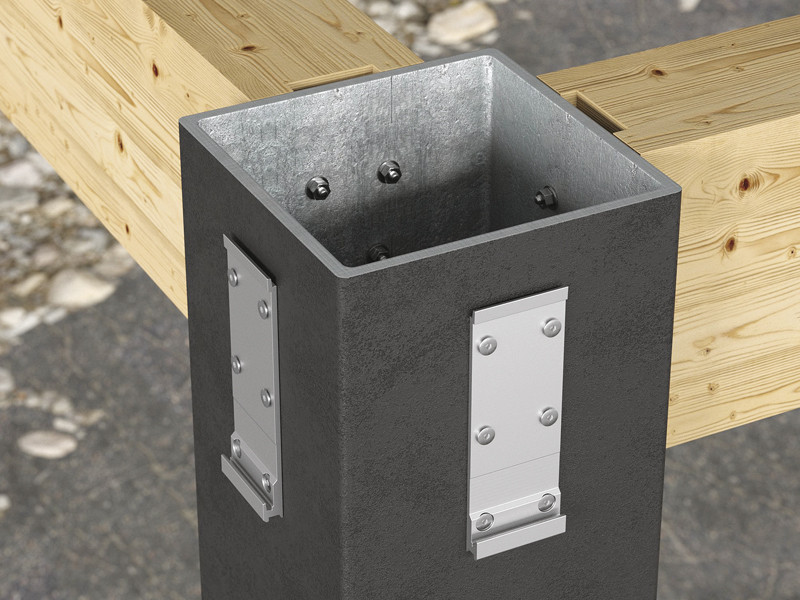

Schnelle Montage auf Beton dank der Befestigung mittels Schraubankern auf der Betonseite und selbstbohrenden Schrauben auf der Holzseite. Die Befestigung auf Beton ist verdeckt. Wenn sie ohne Ausfräsung installiert wird, erzeugt sie einen ästhetisch ansprechenden Fluchtschatten.

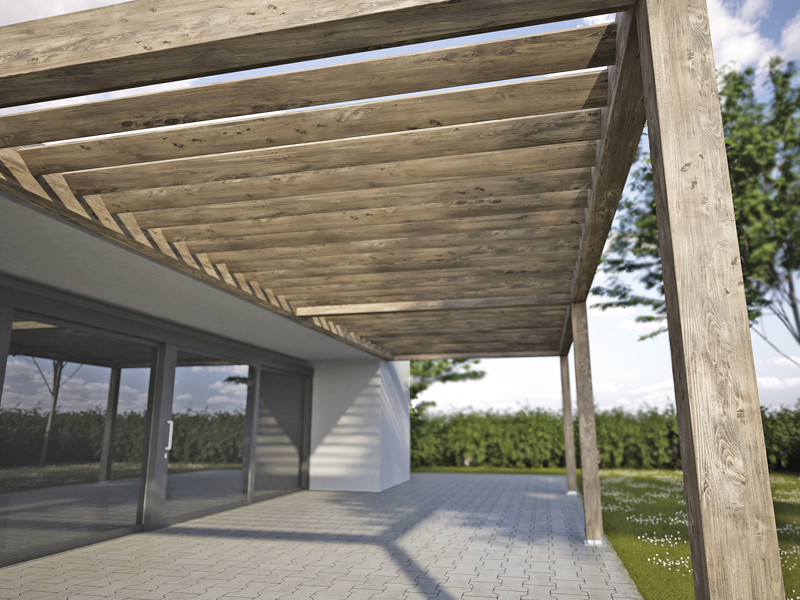

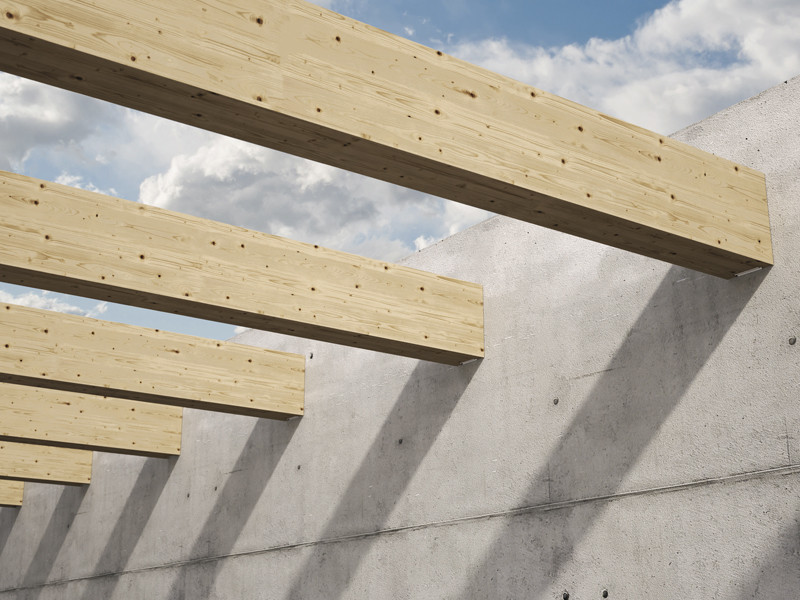

Die Stabausführung ist speziell für die Befestigung von BSP-Brettern an Betonbalken, Fundamentkränzen oder Mauerwerkselementen konzipiert. Die verdeckte Platte LOCK C besteht aus einer Aluminiumlegierung und eignet sich ideal für die Restaurierung oder Renovierung bestehender Gebäude wie auch für die Fertigung von Dächern oder Pergolen in der Nähe von Betonstützen.
Aus Aluminiumlegierung, verwendbar für Holz-Beton-Scherverbindungen auf Massiv- und Brettschichtholz, BSP und LVL.
Technische Dokumentation
| Technisches Datenblatt | |
|---|---|
| ETA-Zertifizierung | |
| Leistungserklärung (DOP) | Herunterladen |
| CAD File | |
| BIM.ifc File | |
| BIM.rfa File |
LOCK C Ø5
| ART.-NR. | B
[mm]
|
H
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|
| LOCKC53120 | 52.5 | 120 | 20 | 25 |
LOCK STOP Ø5
| ART.-NR. | B
[mm]
|
H
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|
| LOCKSTOP5 | 19 | 27.5 | 13 | 100 |
LOCK C Ø7
| ART.-NR. | B
[mm]
|
H
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|
| LOCKC75175 | 75 | 175 | 22 | 12 |
| LOCKC100215 | 100 | 215 | 22 | 8 |
LOCK C FLOOR Ø7
| ART.-NR. | B
[mm]
|
H
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|
| LOCKCFLOOR135 | 1200 | 135 | 22 | 1 |
LOCK STOP Ø7
| ART.-NR. | B
[mm]
|
H
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|
| LOCKSTOP7 | 26.5 | 38 | 15 | 50 |
Specifications
Lieferung und Installation von Verdeckter Holz-Beton-Verbinder, Typologie LOCK C.
CE-Kennzeichnung nach ETA 19/0831
Anwendungsbereiche:
- Holz-Beton-Verbindungen
Material:
- Steckverbinder aus Aluminiumlegierung
Geometrie:
Winkelverbinder: :
- H (mm) = :
- Grundplatte (mm) = :
- Stärke s (mm) = :
Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
