LOCK T MIDI
LOCK T MIDI ist die innovative Platte für vollständig verdeckte Holz-Holz-Verbindungen, die außerordentliche Festigkeitswerte gewährleistet.
Das System ist einfach zu zerlegen und deshalb ideal zur Fertigung kleiner Konstruktionen; zudem kann es auch mit kleineren Elementen verdeckt verwendet werden.

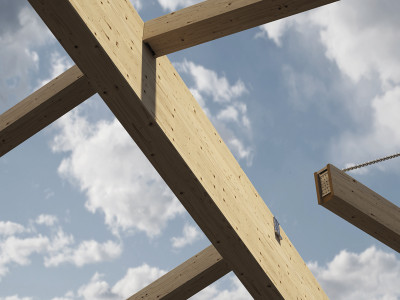

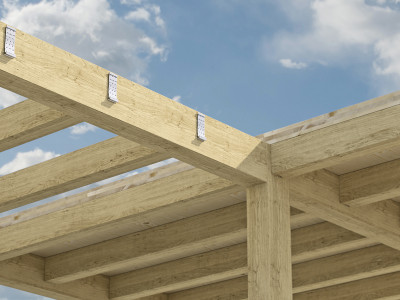

Optimal für Post- und Beam-Systeme, Carports, Pergolen oder Decken, sowohl in Innenbereichen als auch für Outdoor-Anwendungen.
Beschreibung
LOCK T MIDI: STARK, SICHER UND ENTFERNBAR. FÜR AGGRESSIVE UMGEBUNGEN GEEIGNET.

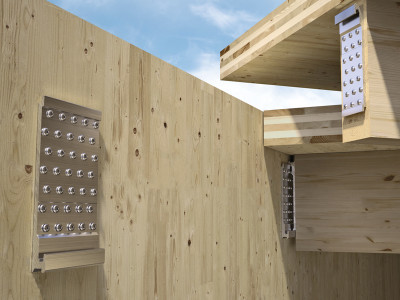

LOCK T MIDI besteht aus einem dreidimensionalen Lochblech aus Aluminiumlegierung. Der Verbinder kann auf vielfältige Weise angebracht werden: mit Ausfräsung im Hauptelement oder im Nebenträger für eine verdeckte Installation oder ohne spezielle Schnitte für eine sichtbare Installation.
Der Holz-Holz-Verbinder LOCK T MIDI ist in zwei Versionen erhältlich: Standard oder EVO, in Graphitschwarz lackiert, mit außergewöhnlicher Performance. Beide Versionen können mit drei verschiedenen Schraubentypen verwendet werden: aus martensitischem Edelstahl, aus Kohlenstoffstahl und mit Beschichtung C4 EVO. Die ideale Kombination von Verbinder und Schraube erfüllt alle Befestigungsanforderungen: beispielsweise in aggressiven Umgebungen oder auf aggressiven, gerbsäurehaltigen Hölzern wie Kastanie und Eiche.
Die Platten zur seitlichen Verriegelung LOCK STOP und die vertikale auszugsfeste Schraube bieten in jeder Konfiguration zertifizierte Festigkeitswerte in jeder Lastrichtung.
Die Verbindung mit Ausfräsung im Hauptelement erfüllt die Anforderungen an den Feuerwiderstand.
Dank der Montage mit nur einem Schraubentyp lässt sich LOCK T MIDI schnell und einfach installieren. Die beiden Verbinderteile können an den Holzelementen vorinstalliert werden, ohne dass Befestigungen auf der Baustelle vorgenommen werden müssen.
Technische Dokumentation
-
Technisches Datenblatt
- Technisches Datenblatt Croatian
- Technisches Datenblatt Czech
- Technisches Datenblatt English Eurocode 5
- Technisches Datenblatt English USA NDS
- Technisches Datenblatt French
- Technisches Datenblatt German
- Technisches Datenblatt Greek
- Technisches Datenblatt Hungarian
- Technisches Datenblatt Italian
- Technisches Datenblatt Polish
- Technisches Datenblatt Portuguese
- Technisches Datenblatt Romanian
- Technisches Datenblatt Russian
- Technisches Datenblatt Slovak
- Technisches Datenblatt Slovene
- Technisches Datenblatt Spanish
-
LOCK: Auswahl des verbinders und leitfaden zur haltbarkeit
- LOCK: Auswahl des verbinders und leitfaden zur haltbarkeit English
- LOCK: Auswahl des verbinders und leitfaden zur haltbarkeit French
- LOCK: Auswahl des verbinders und leitfaden zur haltbarkeit German
- LOCK: Auswahl des verbinders und leitfaden zur haltbarkeit Italian
- LOCK: Auswahl des verbinders und leitfaden zur haltbarkeit Portuguese
- LOCK: Auswahl des verbinders und leitfaden zur haltbarkeit Russian
- LOCK: Auswahl des verbinders und leitfaden zur haltbarkeit Spanish
-
ETA-Zertifizierung
-
CAD File
-
BIM.ifc File
-
BIM.rfa File
-
LOCK Calculator – Spreadsheet according to Eurocode 1995
- LOCK Calculator – Spreadsheet according to Eurocode 1995 English
- LOCK Calculator – Spreadsheet according to Eurocode 1995 French
- LOCK Calculator – Spreadsheet according to Eurocode 1995 German
- LOCK Calculator – Spreadsheet according to Eurocode 1995 Italian
- LOCK Calculator – Spreadsheet according to Eurocode 1995 Portuguese
- LOCK Calculator – Spreadsheet according to Eurocode 1995 Spanish
-
LOCK Calculator – Spreadsheet according to NDS (USA building code)

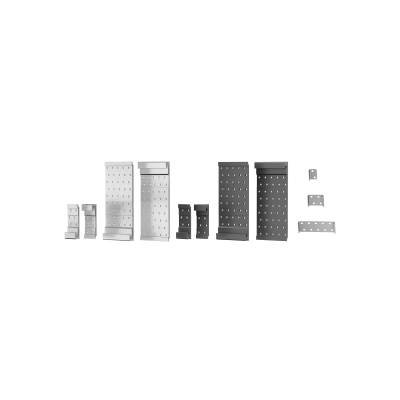

LOCK T MIDI
| ART.-NR. | B
[mm]
|
H
[mm]
|
P
[mm]
|
B
[in]
|
H
[in]
|
P
[in]
|
Stk. |
DOP
|
|---|---|---|---|---|---|---|---|---|
| LOCKT50135 | 50 | 135 | 22 | 1 15/16'' | 5 5/16'' | 7/8'' | 25 | |
| LOCKT50175 | 50 | 175 | 22 | 1 15/16'' | 6 7/8'' | 7/8'' | 18 | |
| LOCKT75175 | 75 | 175 | 22 | 2 15/16'' | 6 7/8'' | 7/8'' | 12 | |
| LOCKT75215 | 75 | 215 | 22 | 2 15/16'' | 8 7/16'' | 7/8'' | 12 | |
| LOCKT100215 | 100 | 215 | 22 | 4'' | 8 7/16'' | 7/8'' | 8 | |
| LOCKT75240 | 75 | 240 | 22 | 2 15/16'' | 9 1/2'' | 7/8'' | 20 | |
| LOCKT100240 | 100 | 240 | 22 | 4'' | 9 1/2'' | 7/8'' | 10 | |
| LOCKT125240 | 125 | 240 | 22 | 4 15/16'' | 9 1/2'' | 7/8'' | 10 | |
| LOCKT75265 | 75 | 265 | 22 | 2 15/16'' | 10 7/16'' | 7/8'' | 20 | |
| LOCKT100265 | 100 | 265 | 22 | 4'' | 10 7/16'' | 7/8'' | 10 | |
| LOCKT125265 | 125 | 265 | 22 | 4 15/16'' | 10 7/16'' | 7/8'' | 10 | |
| LOCKT75290 | 75 | 290 | 22 | 2 15/16'' | 11 7/16'' | 7/8'' | 20 | |
| LOCKT100290 | 100 | 290 | 22 | 4'' | 11 7/16'' | 7/8'' | 10 | |
| LOCKT125290 | 125 | 290 | 22 | 4 15/16'' | 11 7/16'' | 7/8'' | 10 |
LOCK T MIDI EVO
| ART.-NR. | B
[mm]
|
H
[mm]
|
P
[mm]
|
B
[in]
|
H
[in]
|
P
[in]
|
Stk. |
DOP
|
|---|---|---|---|---|---|---|---|---|
| LOCKTEVO50135 | 50 | 135 | 22 | 1 15/16'' | 5 5/16'' | 7/8'' | 25 | |
| LOCKTEVO50175 | 50 | 175 | 22 | 1 15/16'' | 6 7/8'' | 7/8'' | 18 | |
| LOCKTEVO75175 | 75 | 175 | 22 | 2 15/16'' | 6 7/8'' | 7/8'' | 12 | |
| LOCKTEVO75215 | 75 | 215 | 22 | 2 15/16'' | 8 7/16'' | 7/8'' | 12 | |
| LOCKTEV100215 | 100 | 215 | 22 | 4'' | 8 7/16'' | 7/8'' | 8 | |
| LOCKTEV75240 | 75 | 240 | 22 | 2 15/16'' | 9 1/2'' | 7/8'' | 20 | |
| LOCKTEV100240 | 100 | 240 | 22 | 4'' | 9 1/2'' | 7/8'' | 10 | |
| LOCKTEV125240 | 125 | 240 | 22 | 4 15/16'' | 9 1/2'' | 7/8'' | 10 | |
| LOCKTEV75265 | 75 | 265 | 22 | 2 15/16'' | 10 7/16'' | 7/8'' | 20 | |
| LOCKTEV100265 | 100 | 265 | 22 | 4'' | 10 7/16'' | 7/8'' | 10 | |
| LOCKTEV125265 | 125 | 265 | 22 | 4 15/16'' | 10 7/16'' | 7/8'' | 10 | |
| LOCKTEV75290 | 75 | 290 | 22 | 2 15/16'' | 11 7/16'' | 7/8'' | 20 | |
| LOCKTEV100290 | 100 | 290 | 22 | 4'' | 11 7/16'' | 7/8'' | 10 | |
| LOCKTEV125290 | 125 | 290 | 22 | 4 15/16'' | 11 7/16'' | 7/8'' | 10 |
LOCK STOP
| ART.-NR. | B
[mm]
|
H
[mm]
|
P
[mm]
|
s
[mm]
|
B
[in]
|
H
[in]
|
P
[in]
|
s
[in]
|
Stk. |
DOP
|
|---|---|---|---|---|---|---|---|---|---|---|
| LOCKSTOP7 | 26.5 | 38 | 15 | 1.5 | 1 1/16'' | 1 1/2'' | 9/16'' | 0.059 | 50 | - |
| LOCKSTOP50 | 56 | 40 | 15.5 | 2.5 | 2 3/16'' | 1 9/16'' | 5/8'' | 0.098 | 40 | |
| LOCKSTOP75 | 81 | 40 | 15.5 | 2.5 | 3 3/16'' | 1 9/16'' | 5/8'' | 0.098 | 20 | |
| LOCKSTOP100 | 106 | 40 | 15.5 | 2.5 | 4 3/16'' | 1 9/16'' | 5/8'' | 0.098 | 20 | |
| LOCKSTOP125 | 131 | 40 | 15.5 | 2.5 | 5 3/16'' | 1 9/16'' | 5/8'' | 0.098 | 20 |
