VERDECKTE BALKENTRÄGER LOCK T MIDI
Der Verbinder zum Einhaken für Pfosten und Balken, Pergolen und Carports

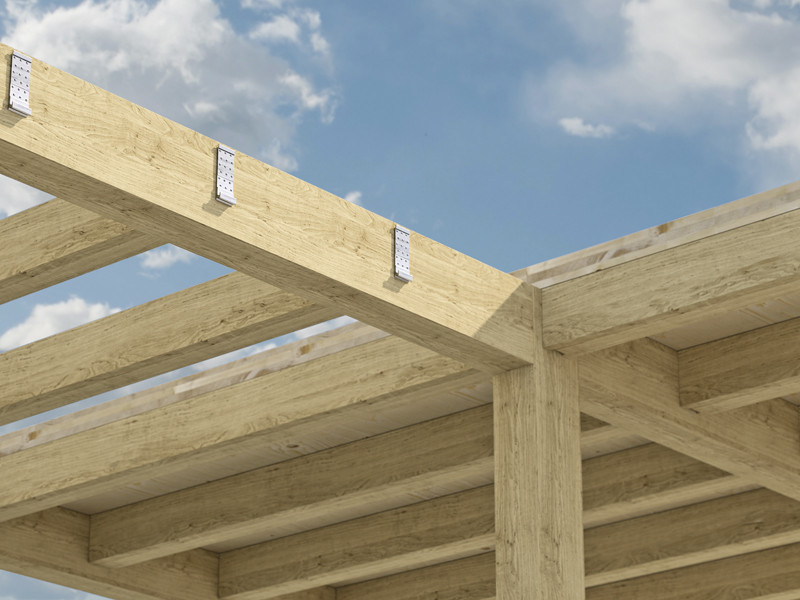

LOCK T MIDI ist der Holz-Holz-Verbinder aus Aluminiumlegierung EN AW-6005A für mittelgroße Konstruktionen: Decken, Dächer, Carports, Pergolen.

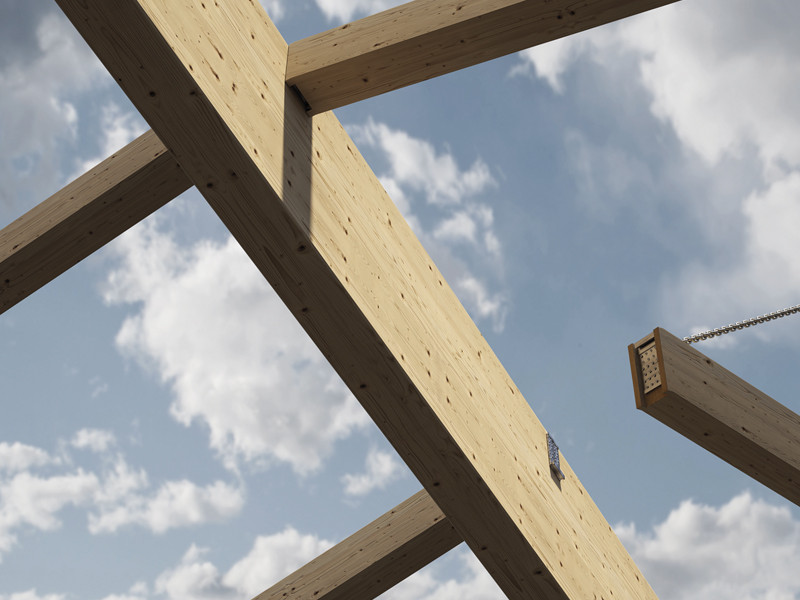

Die Einhakgeometrie gewährleistet eine vollständig unsichtbare Verbindung zwischen dem Nebenträger und dem Hauptträger. Die Montage erfolgt auf der Baustelle von oben, ohne dass zusätzliche Schrauben erforderlich sind. Dieses Prinzip ermöglicht zudem die Demontierbarkeit der Verbindung: ein wesentliches Merkmal vorgefertigter Konstruktionen und reversibler Montagesysteme.

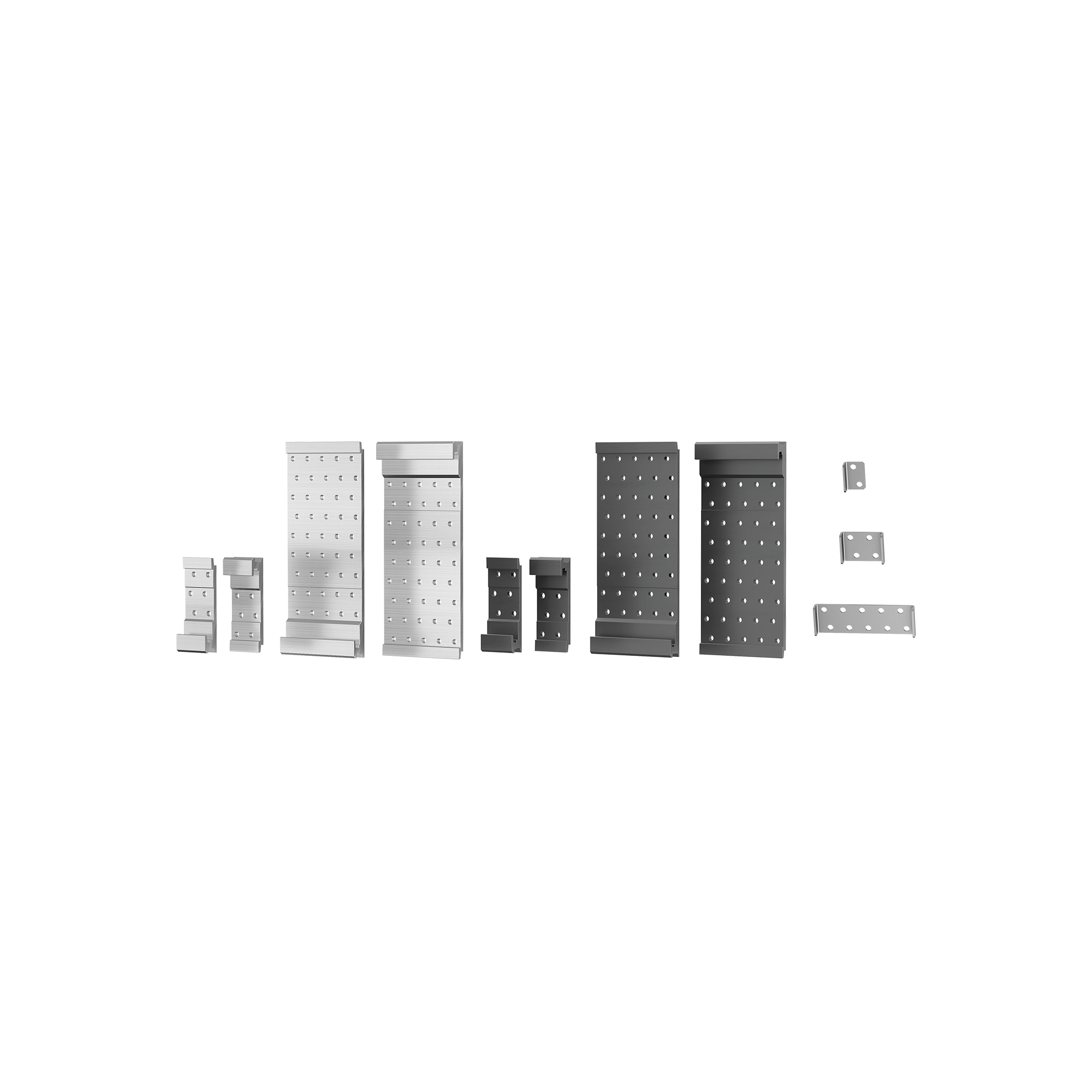

Erhältlich in der Standardversion und als EVO-Ausführung mit graphitschwarzer Lackierung für die Nutzungsklasse 3; für Außenanwendungen auch in aggressiven Umgebungen.
Die Verbinder LOCK T MIDI vervollständigen das ALUMEGA-Sortiment für Lasten unter 120 kN. Besonders bei Pfosten-und-Balken-Gebäuden ergänzen sich die beiden Systeme: LOCK T MIDI eignet sich für Nebenträger, während ALUMEGA für Hauptträger vorgesehen ist, die höhere Leistungen benötigen.
Technische Merkmale des verdeckten Verbinders LOCK T MIDI

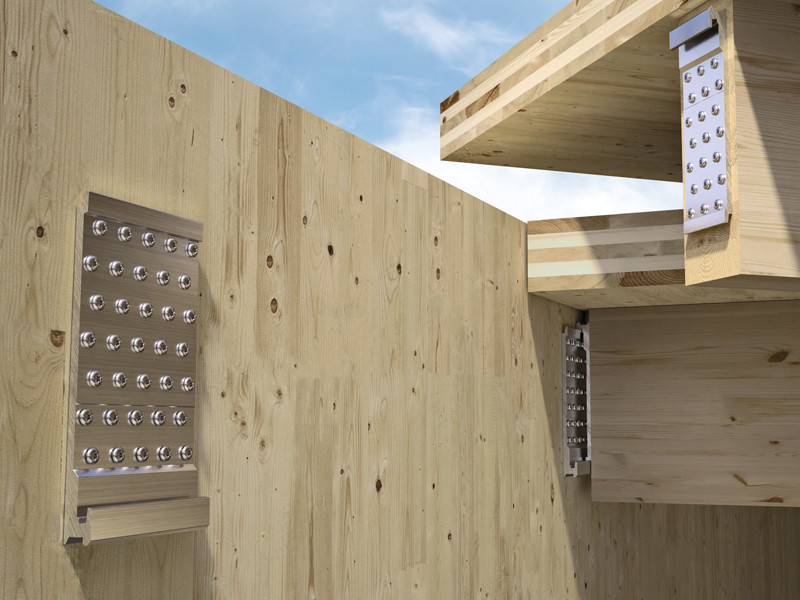

LOCK T MIDI ist ein dreidimensionales Lochblech mit Einhakgeometrie, das in verdeckter, halbverdeckter oder sichtbarer Konfiguration montiert werden kann. Für die verdeckte Ausführung ist eine Ausfräsung im Hauptträger oder Nebenträger vorgesehen. Die sichtbare Version benötigt keine speziellen Zuschnitte.
Die Platten zur seitlichen Verriegelung LOCK STOP und die optionale auszugsfeste Schraube mit 45°-Neigung bieten in jeder Konfiguration zertifizierte Festigkeitswerte in alle Lastrichtungen gemäß ETA-19/0831. Die Verbindung mit Ausfräsung im Hauptelement entspricht den Anforderungen an den Feuerwiderstand
Wichtigste technische Daten:
• Aus Aluminiumlegierung EN AW-6005A
• 14 Größen: von 50× 135 bis 125× 290 mm
• Ausführung EVO in Lackierung Graphitschwarz, Nutzungsklasse 3
• Nach ETA-19/0831 zertifizierte Festigkeitswerte: F_v, F_up, F_ax, F_lat
• Kompatible Befestigungen: Schrauben LBS, LBS EVO und LBS HARDWOOD EVO mit 7 mm Durchmesser.
Ist LOCK T MIDI auch für geneigte Träger geeignet?
Ja. Der Verbinder ist ebenfalls zur Montage an geneigten Trägern ausgelegt, sowohl mit horizontaler als auch vertikaler Neigung. Die Vormontage erfolgt außerhalb der Baustelle: Auf der Baustelle wird der Träger von oben in den Verbinder abgesenkt, ohne dass zusätzliche Schrauben erforderlich sind.
Wann ist die EVO-Ausführung die richtige Wahl?
Die EVO-Version eignet sich für aggressive Außenbereiche sowie für Hölzer mit hohem Tanningehalt, wie Kastanie und Eiche. Die Lackierung in Graphitschwarz gewährleistet die Nutzungsklasse 3. In beiden Fällen vervollständigt die Wahl der Schraube – aus martensitischem Edelstahl oder mit Beschichtung C4 EVO – die Schutzfunktion, abhängig von der Korrosivität der Umgebung und der Aggressivität des Holzes.
Ist die Verbindung LOCK T MIDI mit den Anforderungen an den Feuerwiderstand kompatibel?
Ja, vorausgesetzt, der Verbinder wird mit Ausfräsung im Hauptträger montiert. Auf diese Weise bietet das umliegende Holz den notwendigen passiven Schutz. Für die Brandschutzbemessung wird auf das technische Datenblatt und die Software MyProject verwiesen.
Technische Dokumentation
-
Technisches Datenblatt
- Technisches Datenblatt Croatian
- Technisches Datenblatt Czech
- Technisches Datenblatt English Eurocode 5
- Technisches Datenblatt English USA NDS
- Technisches Datenblatt French
- Technisches Datenblatt German
- Technisches Datenblatt Greek
- Technisches Datenblatt Hungarian
- Technisches Datenblatt Italian
- Technisches Datenblatt Polish
- Technisches Datenblatt Portuguese
- Technisches Datenblatt Romanian
- Technisches Datenblatt Russian
- Technisches Datenblatt Slovak
- Technisches Datenblatt Slovene
- Technisches Datenblatt Spanish
-
LOCK: Auswahl des verbinders und leitfaden zur haltbarkeit
- LOCK: Auswahl des verbinders und leitfaden zur haltbarkeit English
- LOCK: Auswahl des verbinders und leitfaden zur haltbarkeit French
- LOCK: Auswahl des verbinders und leitfaden zur haltbarkeit German
- LOCK: Auswahl des verbinders und leitfaden zur haltbarkeit Italian
- LOCK: Auswahl des verbinders und leitfaden zur haltbarkeit Portuguese
- LOCK: Auswahl des verbinders und leitfaden zur haltbarkeit Russian
- LOCK: Auswahl des verbinders und leitfaden zur haltbarkeit Spanish
-
ETA-Zertifizierung
-
CAD File
-
BIM.ifc File
-
BIM.rfa File
-
LOCK Calculator – Spreadsheet according to Eurocode 1995
- LOCK Calculator – Spreadsheet according to Eurocode 1995 English
- LOCK Calculator – Spreadsheet according to Eurocode 1995 French
- LOCK Calculator – Spreadsheet according to Eurocode 1995 German
- LOCK Calculator – Spreadsheet according to Eurocode 1995 Italian
- LOCK Calculator – Spreadsheet according to Eurocode 1995 Portuguese
- LOCK Calculator – Spreadsheet according to Eurocode 1995 Spanish
-
LOCK Calculator – Spreadsheet according to NDS (USA building code)
LOCK T MIDI
| ART.-NR. | B
[mm]
|
H
[mm]
|
P
[mm]
|
B
[in]
|
H
[in]
|
P
[in]
|
Stk. |
DOP/DOC
|
|---|---|---|---|---|---|---|---|---|
| LOCKT50135 | 50 | 135 | 22 | 1 15/16'' | 5 5/16'' | 7/8'' | 25 | |
| LOCKT50175 | 50 | 175 | 22 | 1 15/16'' | 6 7/8'' | 7/8'' | 18 | |
| LOCKT75175 | 75 | 175 | 22 | 2 15/16'' | 6 7/8'' | 7/8'' | 12 | |
| LOCKT75215 | 75 | 215 | 22 | 2 15/16'' | 8 7/16'' | 7/8'' | 12 | |
| LOCKT100215 | 100 | 215 | 22 | 4'' | 8 7/16'' | 7/8'' | 8 | |
| LOCKT75240 | 75 | 240 | 22 | 2 15/16'' | 9 1/2'' | 7/8'' | 20 | |
| LOCKT100240 | 100 | 240 | 22 | 4'' | 9 1/2'' | 7/8'' | 10 | |
| LOCKT125240 | 125 | 240 | 22 | 4 15/16'' | 9 1/2'' | 7/8'' | 10 | |
| LOCKT75265 | 75 | 265 | 22 | 2 15/16'' | 10 7/16'' | 7/8'' | 20 | |
| LOCKT100265 | 100 | 265 | 22 | 4'' | 10 7/16'' | 7/8'' | 10 | |
| LOCKT125265 | 125 | 265 | 22 | 4 15/16'' | 10 7/16'' | 7/8'' | 10 | |
| LOCKT75290 | 75 | 290 | 22 | 2 15/16'' | 11 7/16'' | 7/8'' | 20 | |
| LOCKT100290 | 100 | 290 | 22 | 4'' | 11 7/16'' | 7/8'' | 10 | |
| LOCKT125290 | 125 | 290 | 22 | 4 15/16'' | 11 7/16'' | 7/8'' | 10 |
LOCK T MIDI EVO
| ART.-NR. | B
[mm]
|
H
[mm]
|
P
[mm]
|
B
[in]
|
H
[in]
|
P
[in]
|
Stk. |
DOP/DOC
|
|---|---|---|---|---|---|---|---|---|
| LOCKTEVO50135 | 50 | 135 | 22 | 1 15/16'' | 5 5/16'' | 7/8'' | 25 | |
| LOCKTEVO50175 | 50 | 175 | 22 | 1 15/16'' | 6 7/8'' | 7/8'' | 18 | |
| LOCKTEVO75175 | 75 | 175 | 22 | 2 15/16'' | 6 7/8'' | 7/8'' | 12 | |
| LOCKTEVO75215 | 75 | 215 | 22 | 2 15/16'' | 8 7/16'' | 7/8'' | 12 | |
| LOCKTEV100215 | 100 | 215 | 22 | 4'' | 8 7/16'' | 7/8'' | 8 | |
| LOCKTEV75240 | 75 | 240 | 22 | 2 15/16'' | 9 1/2'' | 7/8'' | 20 | |
| LOCKTEV100240 | 100 | 240 | 22 | 4'' | 9 1/2'' | 7/8'' | 10 | |
| LOCKTEV125240 | 125 | 240 | 22 | 4 15/16'' | 9 1/2'' | 7/8'' | 10 | |
| LOCKTEV75265 | 75 | 265 | 22 | 2 15/16'' | 10 7/16'' | 7/8'' | 20 | |
| LOCKTEV100265 | 100 | 265 | 22 | 4'' | 10 7/16'' | 7/8'' | 10 | |
| LOCKTEV125265 | 125 | 265 | 22 | 4 15/16'' | 10 7/16'' | 7/8'' | 10 | |
| LOCKTEV75290 | 75 | 290 | 22 | 2 15/16'' | 11 7/16'' | 7/8'' | 20 | |
| LOCKTEV100290 | 100 | 290 | 22 | 4'' | 11 7/16'' | 7/8'' | 10 | |
| LOCKTEV125290 | 125 | 290 | 22 | 4 15/16'' | 11 7/16'' | 7/8'' | 10 |
LOCK STOP
| ART.-NR. | B
[mm]
|
H
[mm]
|
P
[mm]
|
s
[mm]
|
B
[in]
|
H
[in]
|
P
[in]
|
s
[in]
|
Stk. |
DOP/DOC
|
|---|---|---|---|---|---|---|---|---|---|---|
| LOCKSTOP7 | 26.5 | 38 | 15 | 1.5 | 1 1/16'' | 1 1/2'' | 9/16'' | 0.059 | 50 | - |
| LOCKSTOP50 | 56 | 40 | 15.5 | 2.5 | 2 3/16'' | 1 9/16'' | 5/8'' | 0.098 | 40 | |
| LOCKSTOP75 | 81 | 40 | 15.5 | 2.5 | 3 3/16'' | 1 9/16'' | 5/8'' | 0.098 | 20 | |
| LOCKSTOP100 | 106 | 40 | 15.5 | 2.5 | 4 3/16'' | 1 9/16'' | 5/8'' | 0.098 | 20 | |
| LOCKSTOP125 | 131 | 40 | 15.5 | 2.5 | 5 3/16'' | 1 9/16'' | 5/8'' | 0.098 | 20 |
