VGU

45° UNTERLEGSCHEIBE FÜR VGS

VGU ist die Unterlegscheibe für die Montage von VGS-Holzbauschrauben auf Stahlplatten mit 45°-Neigungswinkel.

Sicheren Halt und genaues Verlegen dank der ergonomischen Form.

Erhältlich in drei verschiedenen Ausführungen, die mit** VGS Ø9**, Ø11 und Ø13 mm kompatibel sind, für verschieden starke Platten.

ETA-11/0030
UKCA 1
ICC-ES 233
ELC 4645

Beschreibung

VGU, die Unterlegscheibe mit 45° für die korrekte Installation der VGS-Holzbauschrauben.

Die Unterlegscheibe besitzt eine CE-Kennzeichnung gemäß ETA 11/0030.

Die Verwendung der VGU-Unterlegscheiben mit um 45° geneigten VGS-Holzbauschrauben an Stahlplatten stellt die Werte der Verschiebungsfestigkeit der Schraube wieder her.

Erhältlich ist auch die Montagelehre JIG VGU, mit der problemlos Vorbohrungen mit einer Neigung von 45° ausgeführt werden kann, wodurch sich danach die VGS-Holzbauschraube in der Unterlegscheibe einfacher einschrauben lässt. Die empfohlene Tiefe der Vorbohrung beträgt mindestens 20 mm.

Die VGU-Unterlegscheibe aus Kohlenstoffstahl mit galvanischer Verzinkung ist hervorragend geeignet für die *Verwendung mit Holzplatten, Massivholz, Schichtholz, BSP, LVL und Harthölzern. Nutzungsklassen 1 und 2.

Technische Dokumentation

  • Technisches Datenblatt
  • ICC-ES Evaluation report USA
  • ICC-ES Listing report CANADA
  • ETA-Zertifizierung
  • Leistungserklärung (DOP)
  • CAD File
  • BIM.ifc File
  • BIM.rfa File
  • Verlegungsanleitungen VGS

VGU

ART.-NR. Beschreibung Version Stk.
VGU945 not available in Germany (nicht erhältlich in Deutschland) for screw VGS Ø9 25
VGU1145 not available in Germany (nicht erhältlich in Deutschland) for screw VGS Ø11 25
VGU1345 not available in Germany (nicht erhältlich in Deutschland) for screw VGS Ø13 25

VGU DE

ART.-NR. Version Stk.
VGU945DE for screw VGS Ø9 25
VGU1145DE for screw VGS Ø11 25
VGU1345DE for screw VGS Ø13 25

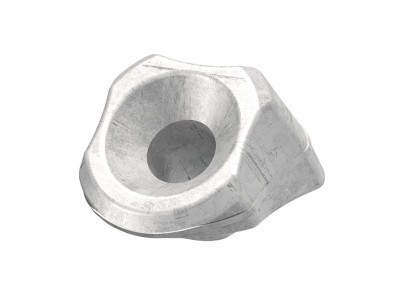

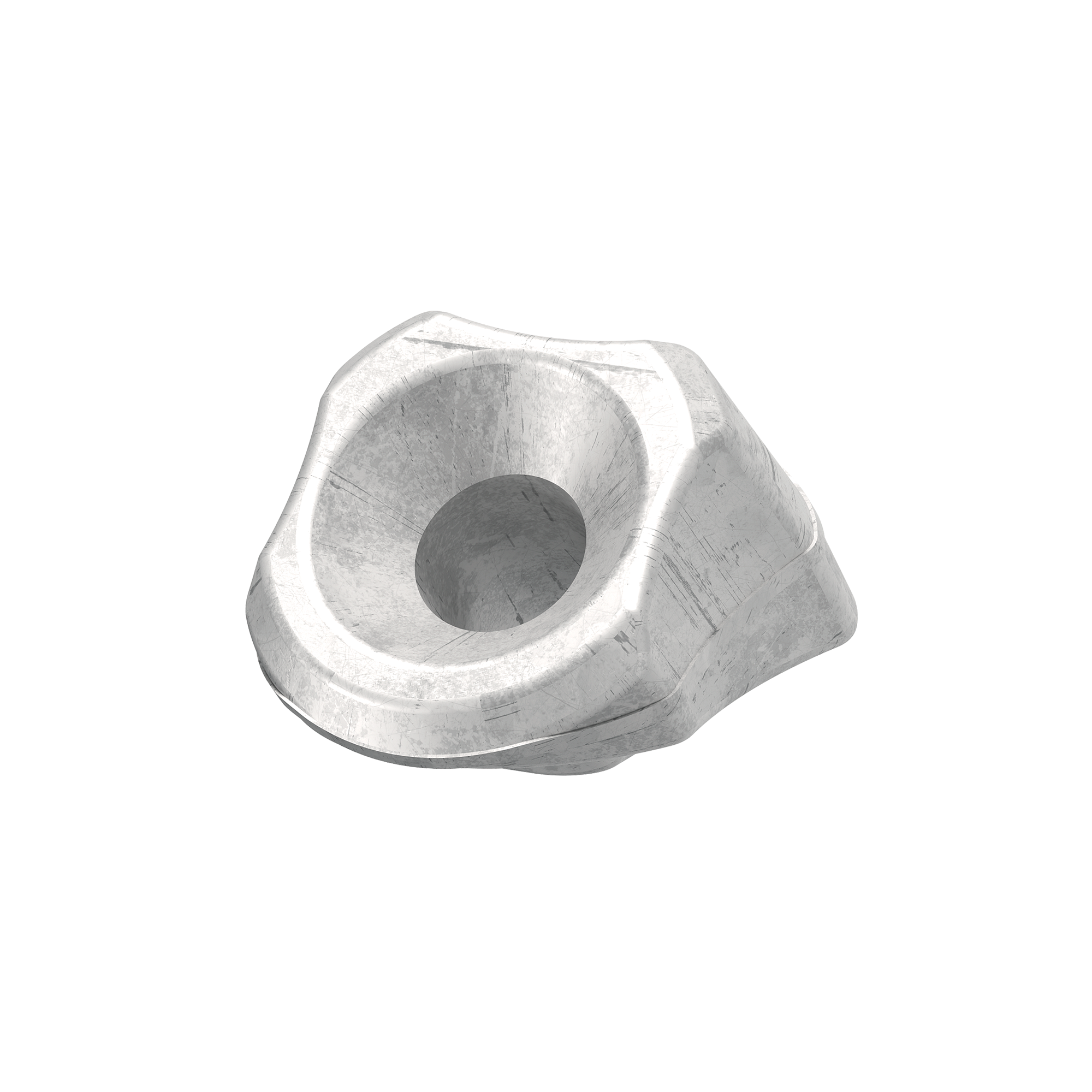

VGU EVO DE

ART.-NR. Version Stk.
VGUEVO945DE for screw VGS Ø9 25
VGUEVO1145DE for screw VGS Ø11 25
VGUEVO1345DE for screw VGS Ø13 25
