WINKELVERBINDER FÜR HOLZ FÜR SCHER- UND ZUGKRÄFTE

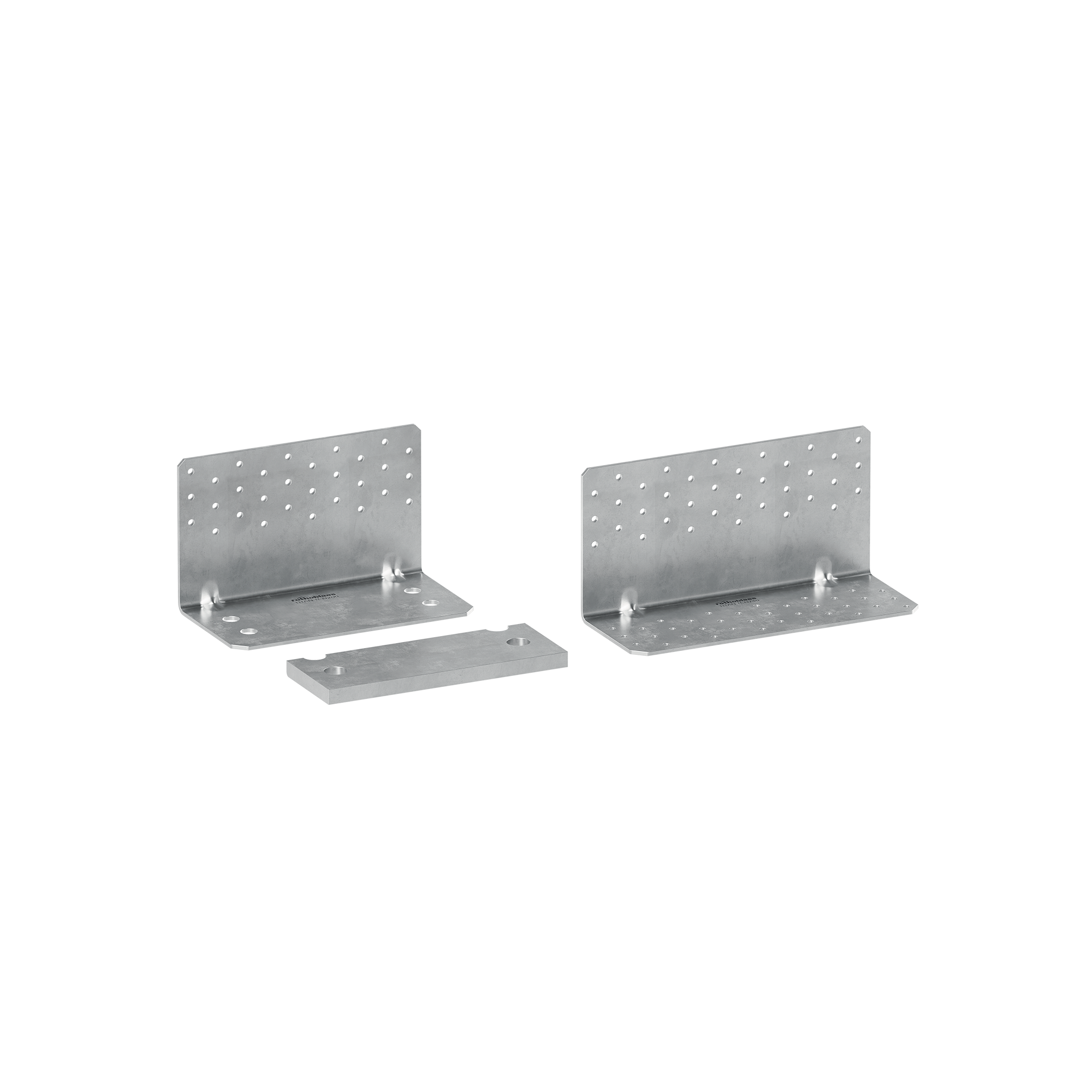

TITAN N
Der Winkelverbinder für Holz TITAN N garantiert überragende Scher- und Zugfestigkeit.
Als Winkelverbinder für Holz ist TITAN N für BSP geeignet und dank der erhöhten Löcher einfach zu montieren. Wie andere Winkelverbinder für Holz ist das Produkt in zwei Ausführungen, sowohl für Holz-Holz- als auch für Holz-Beton-Verbindungen, erhältlich.
Der Winkelverbinder für Holz mit überragender Festigkeit in alle Richtungen
Die Platte für Holz TITAN N garantiert hervorragende Scherfestigkeit R2/3,k: über 80 kN auf Beton mit Unterlegscheibe TCW und über 45 kN auf Holz.

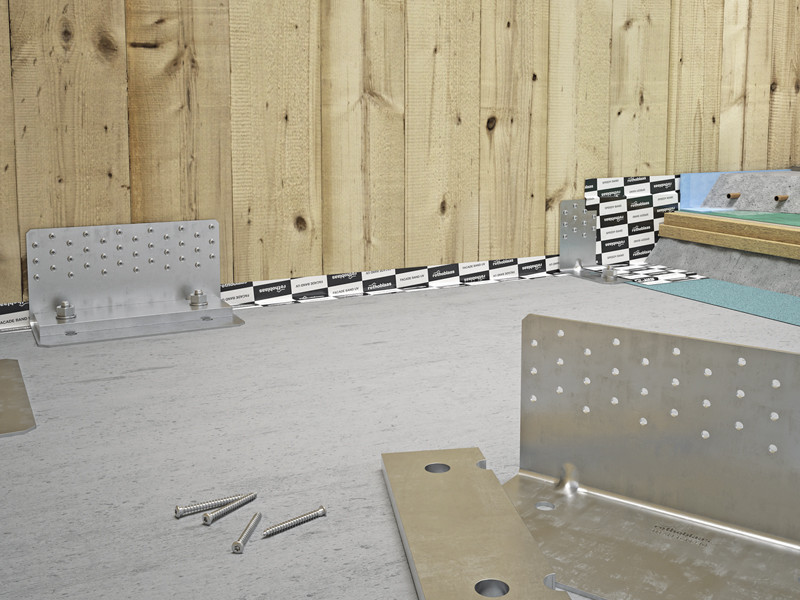

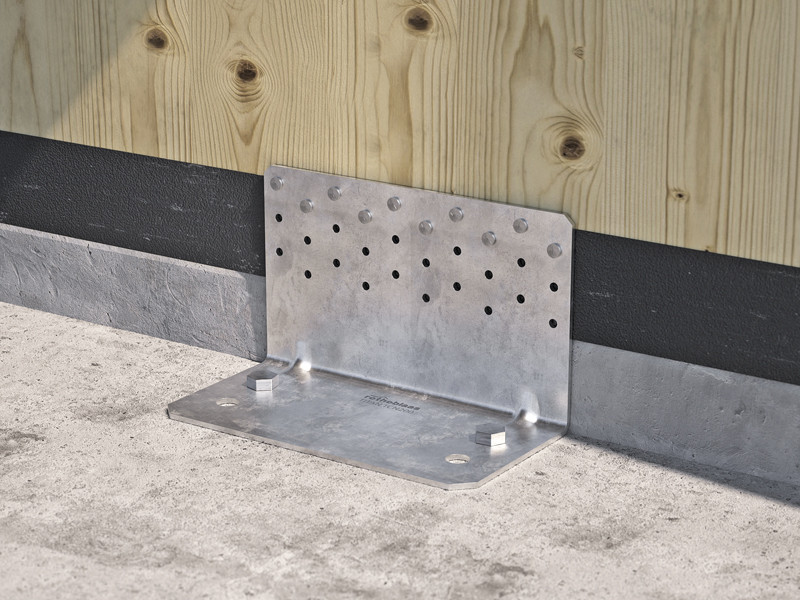

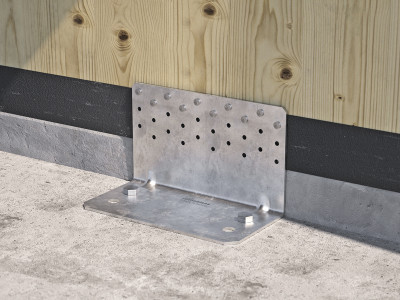

Die Winkelverbinder für Holz TCN (TITAN N für Beton) mit Unterlegscheiben TCW (TITAN Washer) gewährleisten überragende Zugfestigkeit. R1,k 70 kN. Die Werte werden ebenfalls bei gleichzeitig vorhandenem Schalldämmprofil XYLOFON und ALADIN sowie mit Teilausnagelung aufgrund eines Mörtelbetts oder einer Holzschwelle berechnet, geprüft und zertifiziert. In Kombination mit TITAN Washer ist er sowohl als Druckplatte an den Enden der Wände als auch als scherfester Winkelverbinder entlang der Wände geeignet.

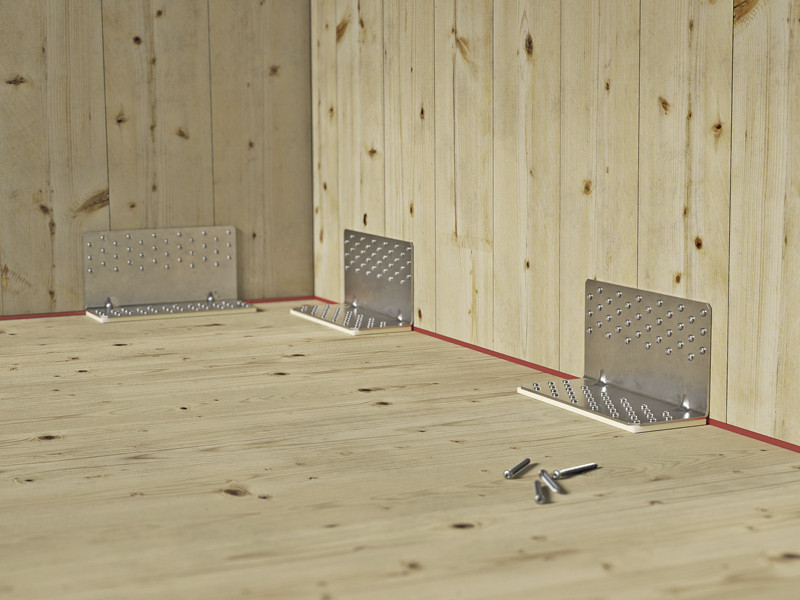

TITAN N kann bei sichtverbauten Platten für eine verdeckte Montage in das Decken-Paket integriert werden und eine ansprechende Ästhetik schaffen. Das dreidimensionale Lochblech aus Kohlenstoffstahl mit galvanischer Verzinkung eignet sich ideal für Scher- und Zugverbindungen bei Holz-Beton- und Holz-Holz-Anwendungen auf BSP, Furnierschichtholz, Massiv- und Brettschichtholz und Holzwerkstoffplatten.
Technische Dokumentation
| Technisches Datenblatt | |
|---|---|
| ETA-Zertifizierung | |
| Leistungserklärung (DOP) | Herunterladen |
| Ausschreibungstext | |
| CAD File | |
| BIM.ifc File | |
| BIM.rfa File |
TITAN N - TCN
| ART.-NR. | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|---|
| TCN200 | 200 | 103 | 120 | 3 | 10 |
| TCN240 | 240 | 123 | 120 | 3 | 10 |
TITAN WASHER - TCW
| ART.-NR. | B
[mm]
|
P
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|
| TCW200 | 190 | 72 | 12 | 1 |
| TCW240 | 230 | 73 | 12 | 1 |
TITAN N - TTN
| ART.-NR. | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
Stk. |
|---|---|---|---|---|---|
| TTN240 | 240 | 93 | 120 | 3 | 10 |
XYLOFON PLATE - TITAN N
| ART.-NR. | B
[mm]
|
P
[mm]
|
s
[mm]
|
Stk. | |
|---|---|---|---|---|---|
| XYL3590240 | New | 240 | 90 | 6 | 10 |
Specifications
Lieferung und Installation von Scherwinkel für Holzkonstruktionen, Typologie TITAN N.
CE-Kennzeichnung nach ETA 11/0496
Anwendungsbereiche:
- Holz-Holz-Verbindungen, Holz-Beton-Verbindungen und Holz-Stahl-Verbindungen
Material:
- Dreidimensionales Lochblech aus Kohlenstoffstahl mit Verzinkung Z275
Geometrie:
- B (mm) = :
- P (mm) = :
- H (mm) = :
- Stärke s (mm) = :
Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
