X-RAD VERBINDUNGSELEMENT

X-ONE

X-ONE ist wesentlicher Bestandteil des X-RAD-Systems.

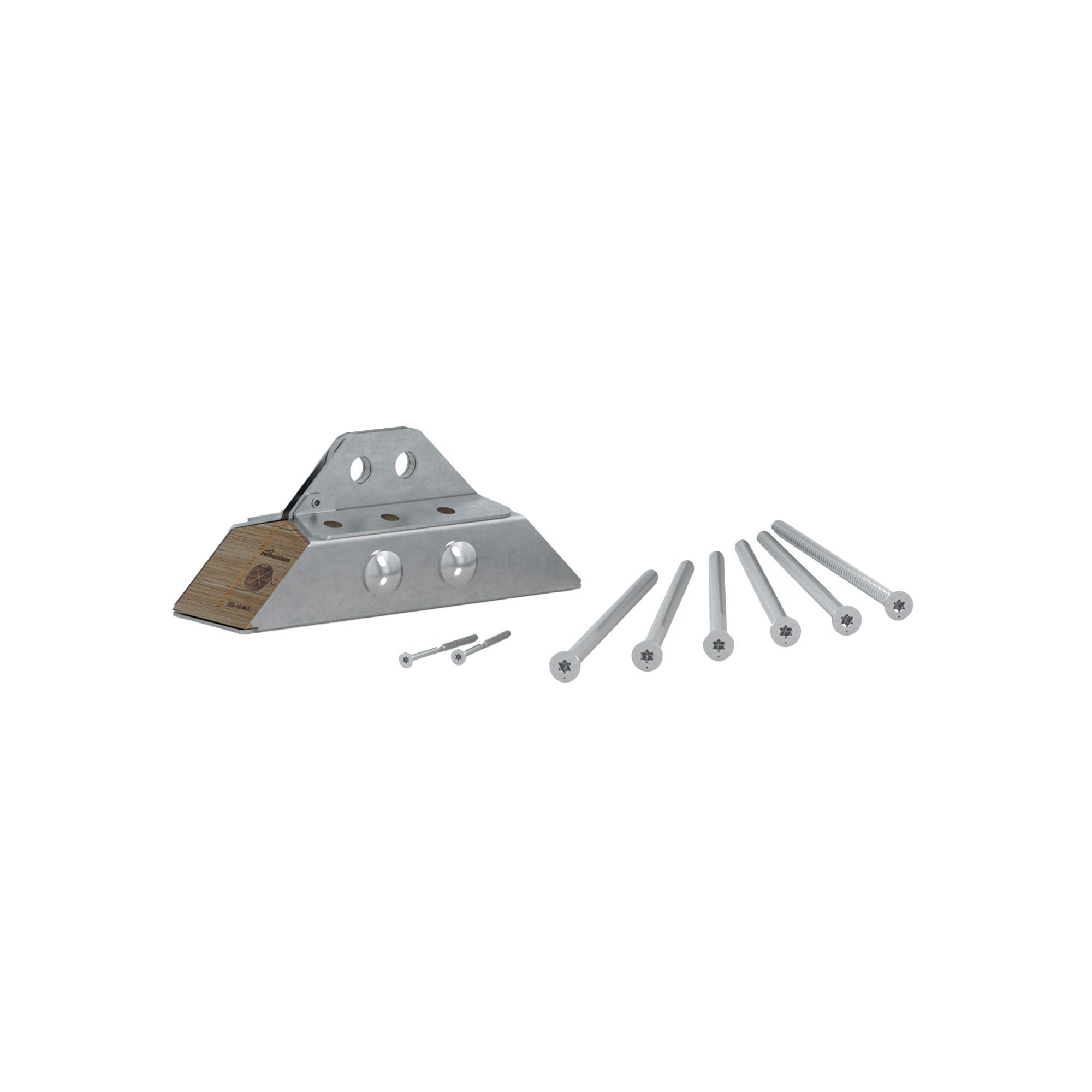

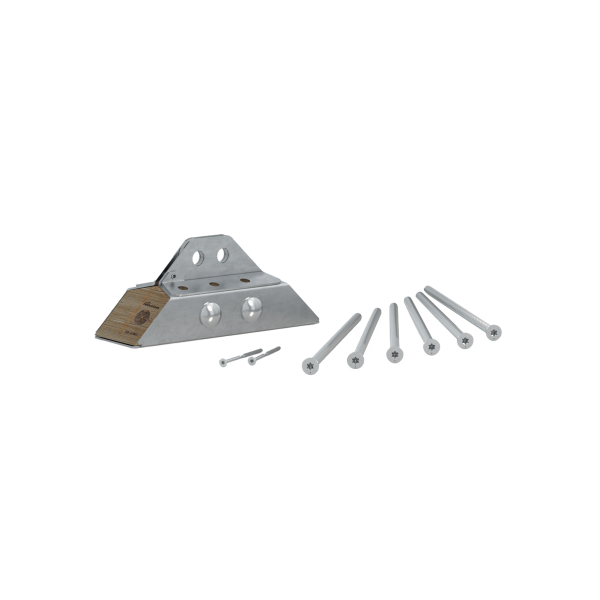

Ein extrem einfacher Verbinder: 6 Vollgewindeschrauben mit hohen Durchmesser- und Längenmaßen werden entsprechend den unterschiedlichen Winkeln und Neigungen in die BSP-Platte eingesetzt.
Die so eingeführten Schrauben verstärken die BSP-Platte und übertragen die Beanspruchungen an den Metallkasten und die Verbindungslöcher dank des Gewindeteils, das in das Furnierschichtholz aus Hartholz eingesetzt wird.

X-ONE, Mittelpunkt des X-RAD-Systems: Ein leistungsstarker und innovativer Universalverbinder.

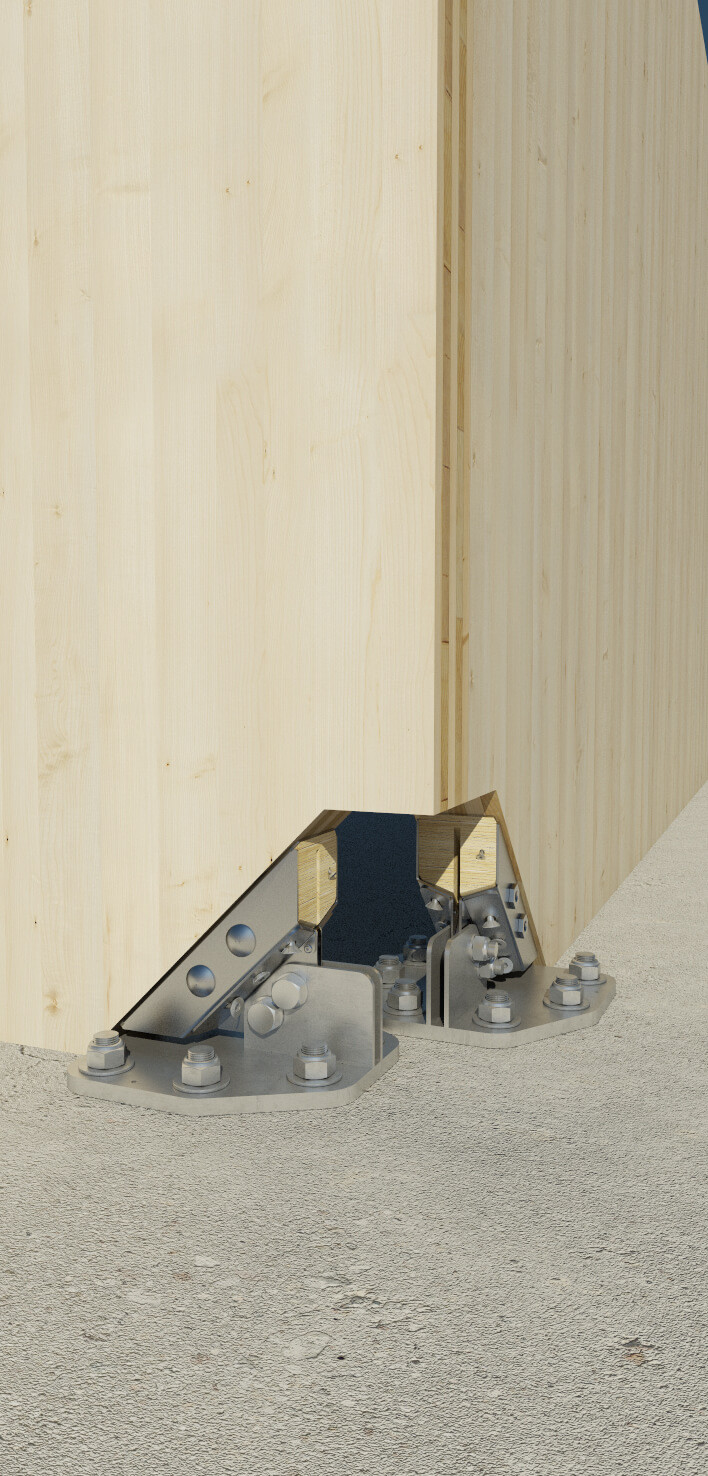

X-ONE ist ein universelles Element in vielerlei Hinsicht: Mit nur einem Standardverbinder lassen sich alle Gebäudeknoten fertigen, Scher- und Zugspannungen effektiv übertragen, BSP-Platten unterschiedlicher Stärke heben, bewegen, positionieren und befestigen.

Ein Verbinder von außergewöhnlicher Festigkeit: Durch Einführen der Vollgewindeschrauben mit hohen Durchmesser- und Längenwerten sowie radialer Verteilung und symmetrischer Neigung werden sehr hohe Beanspruchungen in jede Richtung übertragen.

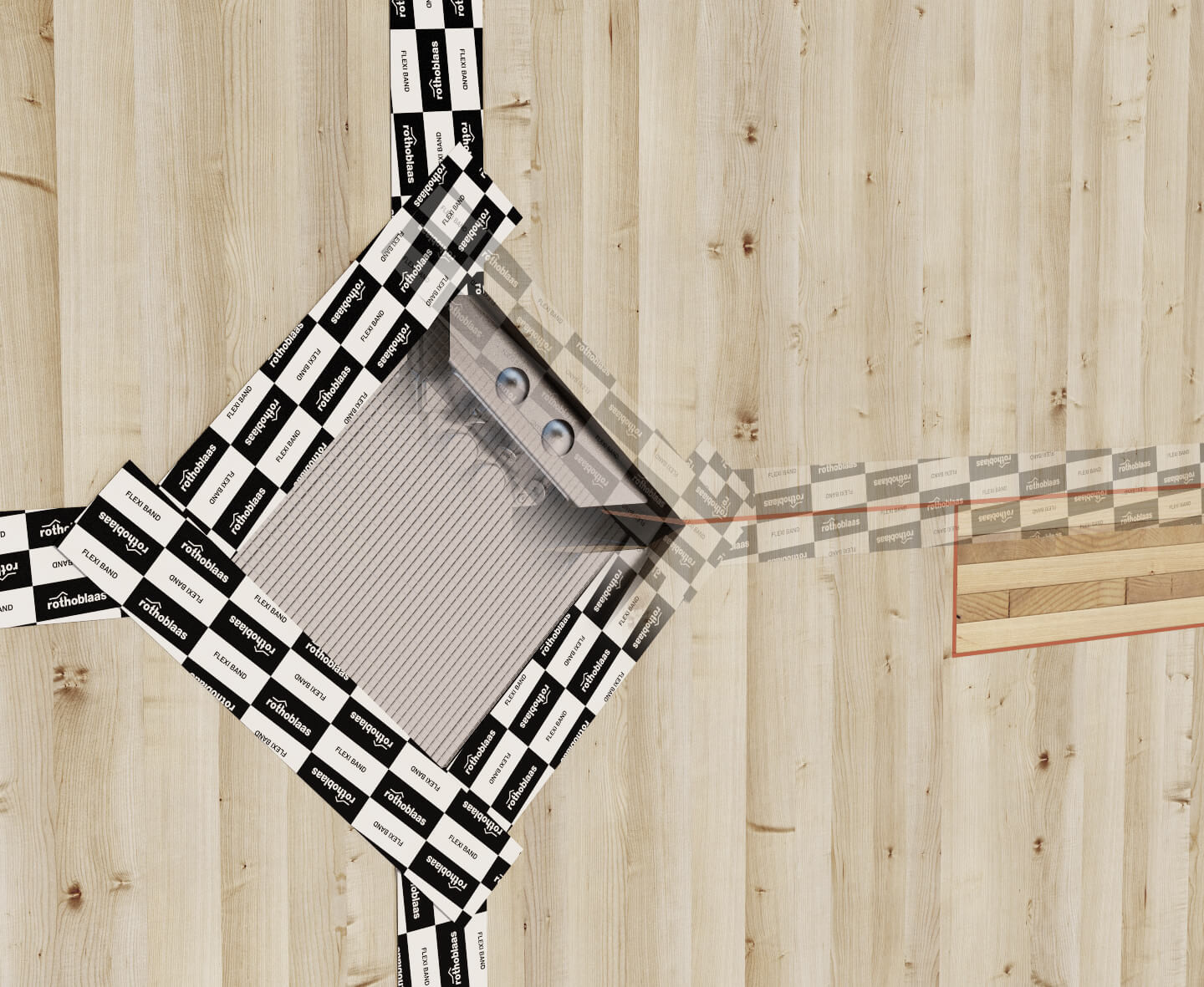

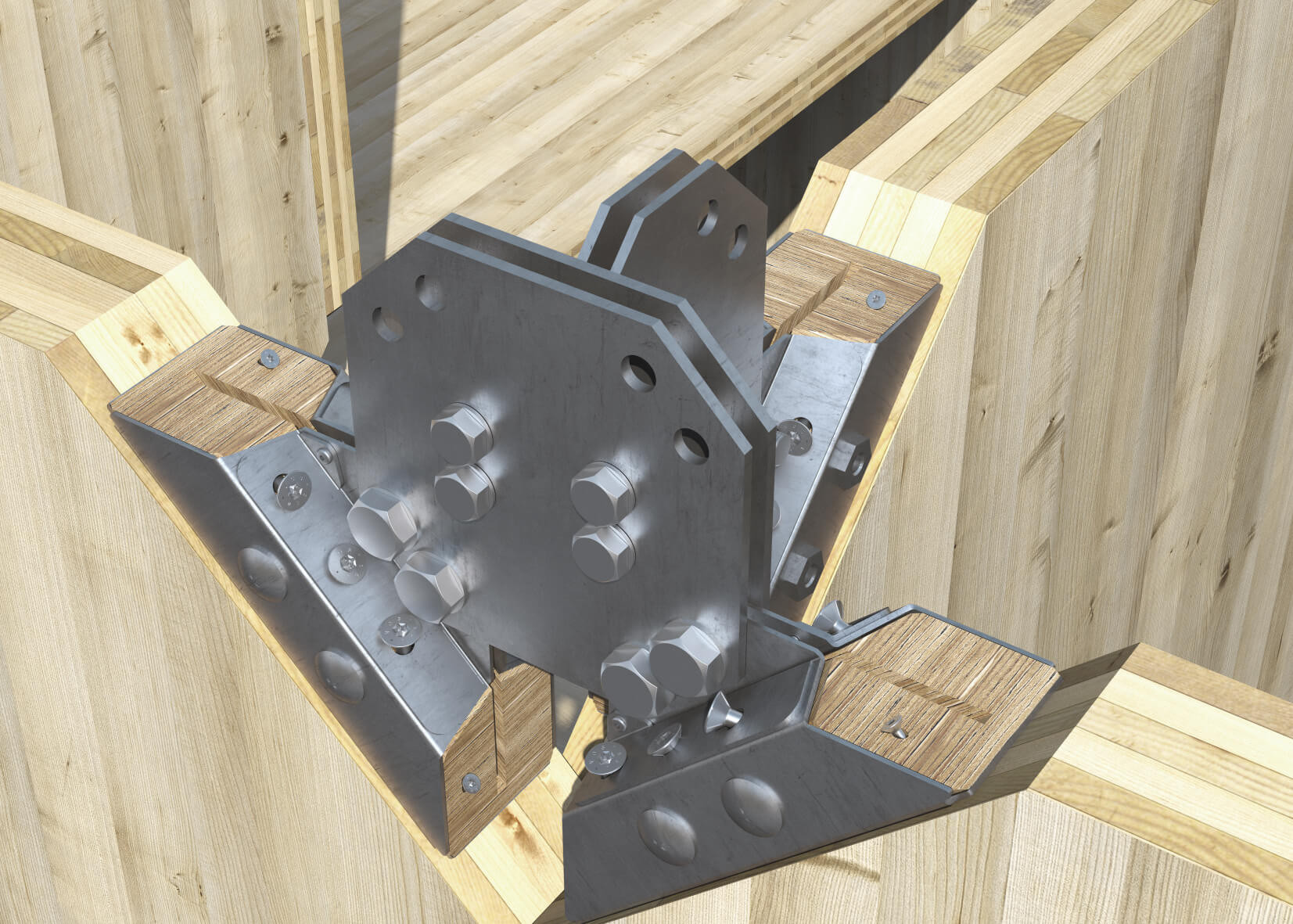

Die Zwischengeschoss- und Scheitelknoten werden einfach und schnell mittels vorgegebenen Schraubverbindungen hergestellt. Die Kombination mit dem X-SEAL-Element garantiert dem System maximale Abdichtung gegen Luft, Wasser und Wind und bietet zudem gute akustische Leistung.
