SELBSTBOHRENDER STAHLDÜBEL SBD FÜR VERDECKTE HOLZVERBINDUNGEN BALKEN AUF STAHL UND ALUMINIUM SBD

Der selbstbohrende Stabdübel SBD: verdeckte Holzverbindungen Balken an Stahlplatten mit der schnellsten Spitze der Branche

Der selbstbohrende Stabdübel SBD ist das Rothoblaas-Befestigungssystem für verdeckte Holz-Stahl- und Holz-Aluminium-Verbindungen.

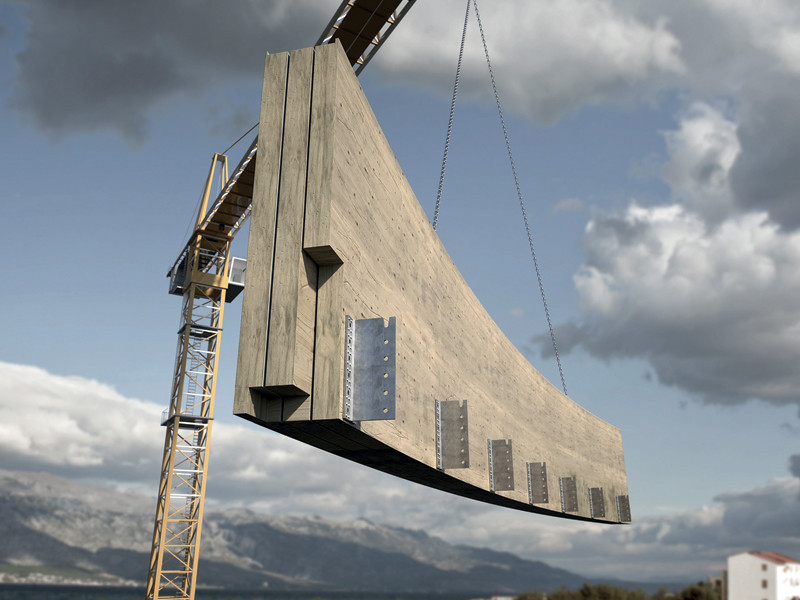

Es eignet sich perfekt für stirnseitige Balkenverbindungen, zur Herstellung von Durchlaufträgern sowie zur Übertragung von Querkräften und Biegemomenten bei großen Holzkonstruktionen.

Die selbstbohrende verjüngte Spitze ist die schnellste auf dem Markt und eine Neuheit: Sie durchbohrt eine Platte S355 mit einer Stärke von 5 mm in nur 20 Sekunden (horizontale Anwendung mit einer aufgebrachten Last von 25 kg); eine Vorbohrung im Metall ist nicht erforderlich. Diese Geometrie reduziert das erforderliche Einschraubdrehmoment und erlaubt die Montage selbst an schwer zugänglichen Stellen.

Der versenkbare Zylinderkopf ermöglicht das Einsenken unter die Holzoberfläche. Dadurch wird ein ansprechende Optik bei verdeckten Verbindungen gewährleistet, und die Anforderungen an den Feuerwiderstand werden erfüllt. Ausführung aus galvanisch verzinktem Kohlenstoffstahl, geeignet für die Verwendung in den Nutzungsklassen SC1 und SC2. Bit TX40 im Lieferumfang enthalten.

Handelsvertreter kontaktieren

Beschreibung
Technische Dokumentation
Artikelnummern und Abmessungen
Zugehörige Produkte

Beschreibung

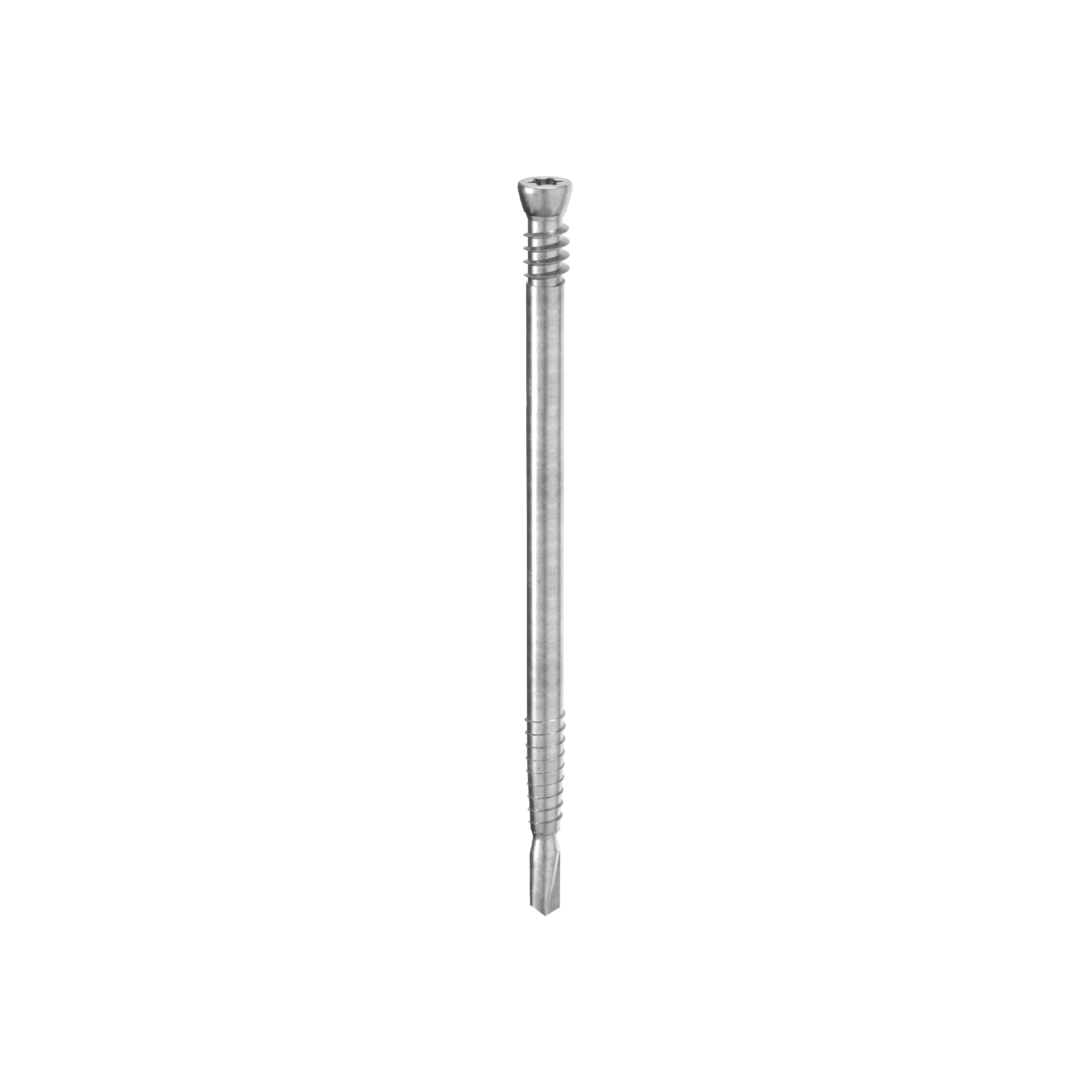

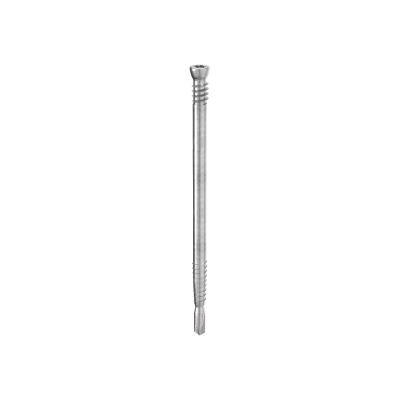

SBD: doppeltes Gewinde, Ø 7,5 mm und höhere Scherfestigkeit für verdeckte Holzverbindungen Balken

Der Durchmesser von 7,5 mm garantiert eine um 15 % höhere Scherfestigkeit im Vergleich zu anderen Lösungen auf dem Markt und optimiert die Anzahl der benötigten Stabdübel für jede Verbindung. Das doppelte Gewinde weist eine spezifische Geometrie auf: Das Gewinde b1 nahe der Spitze erleichtert das Anbeißen, während das längere Unterkopfgewinde b2 ein schnelles und präzises Zuziehen beim Holzbalken-Verbinden garantiert.

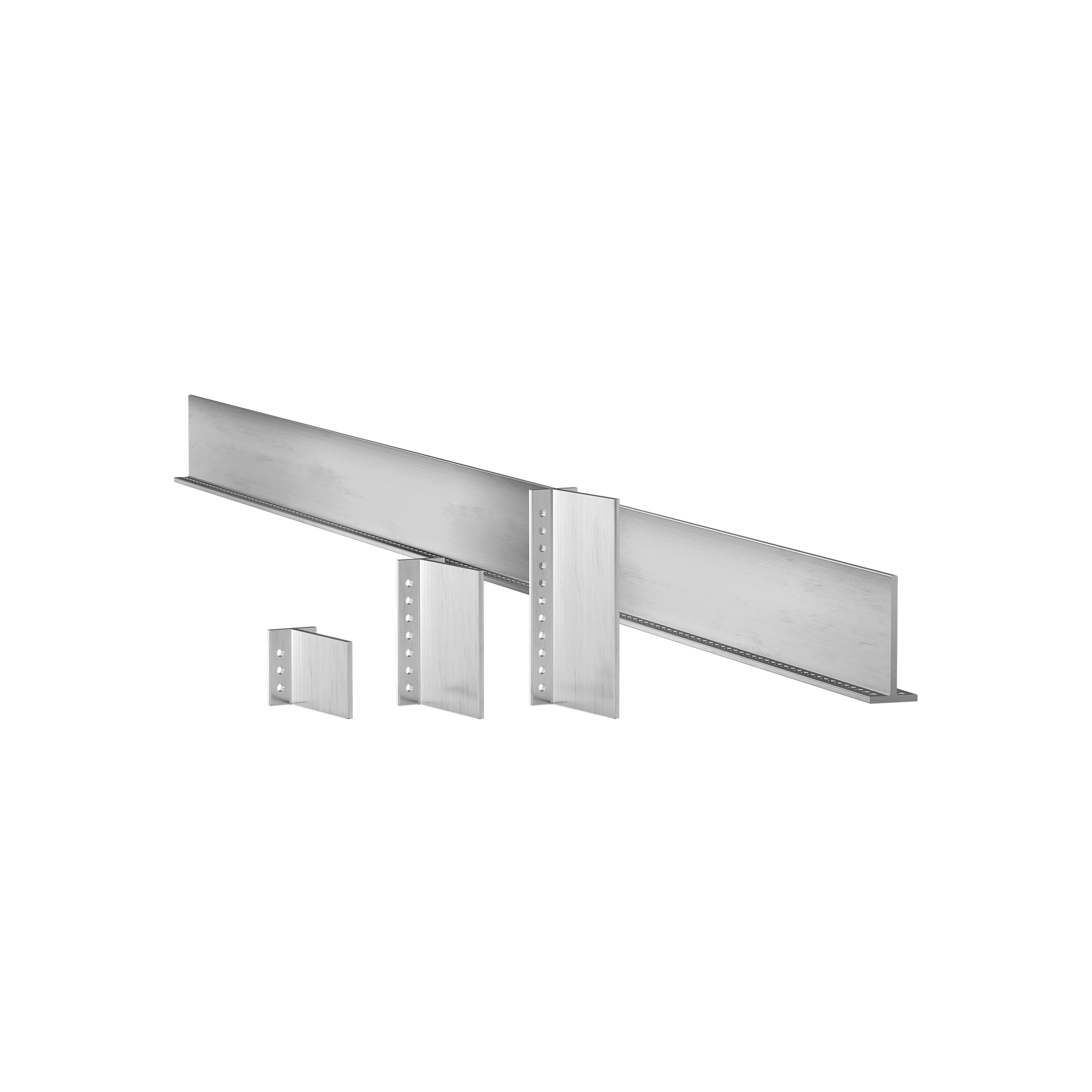

Das charakteristische Fließmoment erreicht 75 Nm bei den Versionen L≥95 mm. Die charakteristische Quertragfähigkeit erreicht bis zu 31,80 kN bei der Konfiguration mit 2 innenliegenden Platten (7,5×235 mm, Winkel 0°), entsprechend EN 1995:2014 und CE-Zertifizierung EN 14592. Kompatibel mit Stahl S235, S275 und S355 bis zu 10 mm (Einzelplatte) sowie mit den Balkenträgern ALUMINI, ALUMIDI und ALUMAXI Rothoblaas.

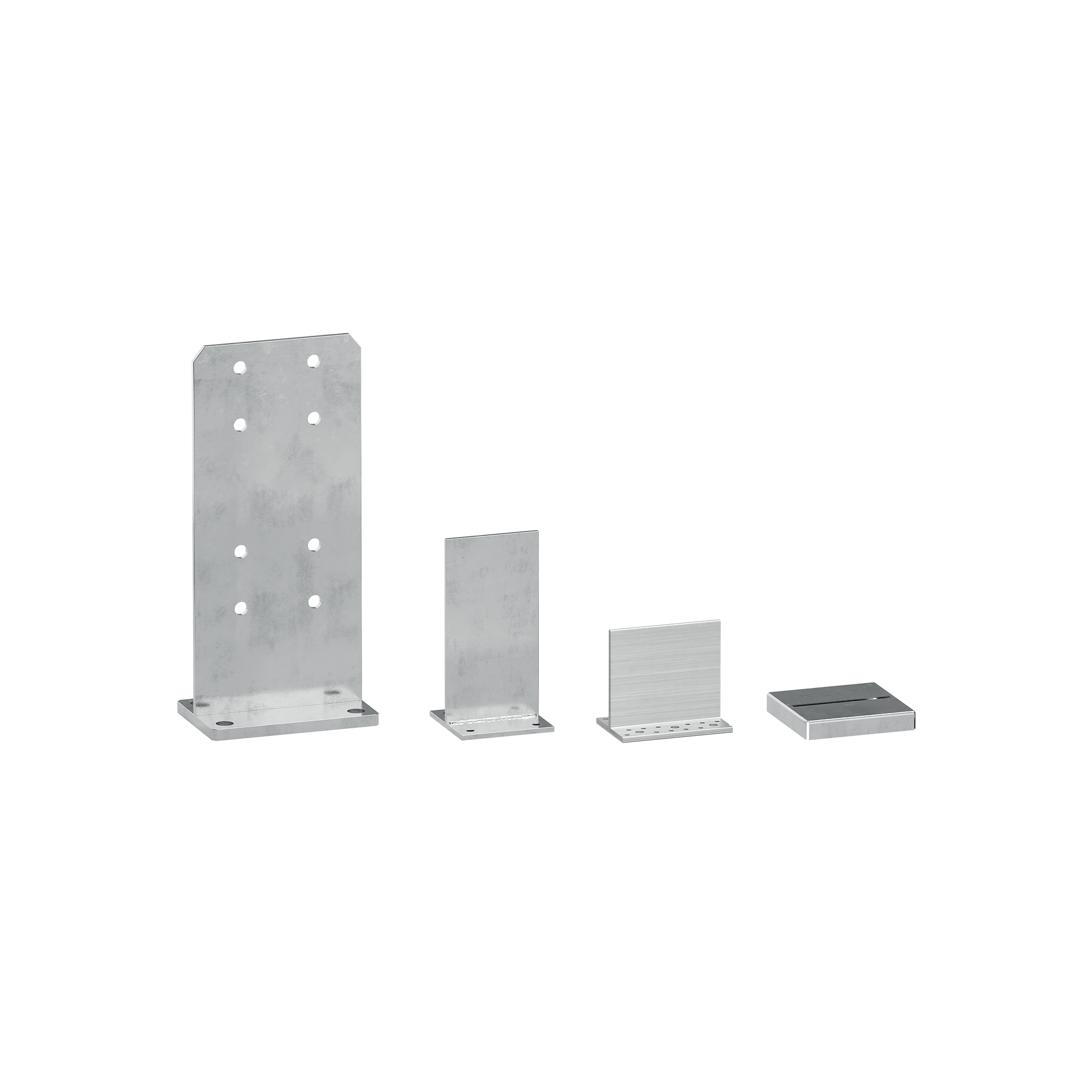

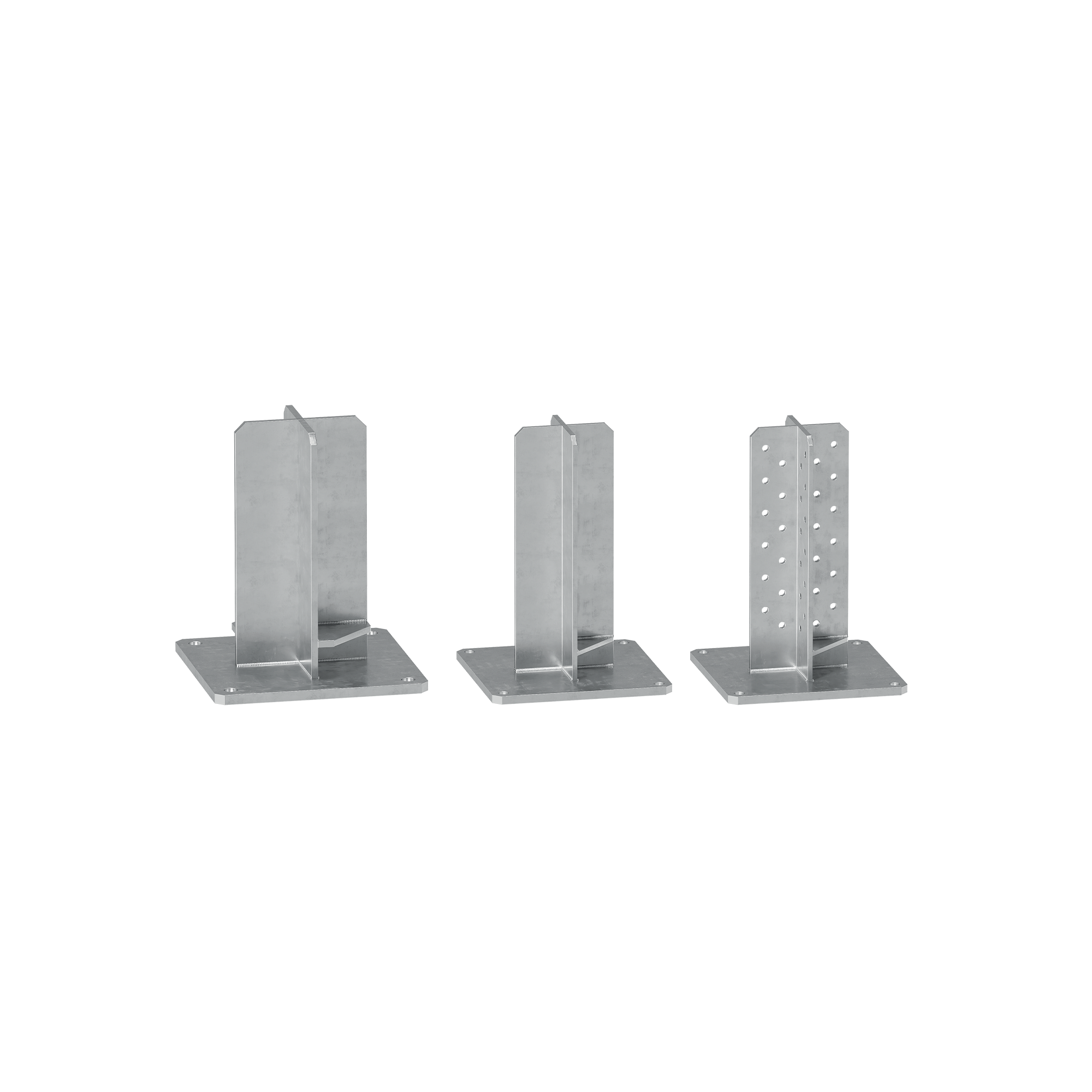

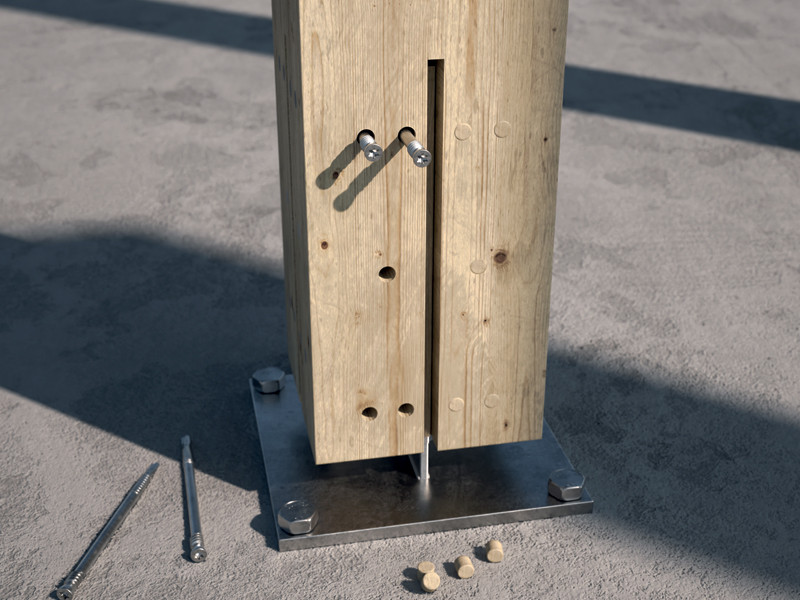

Die SBD wurde ebenfalls für die Befestigung von Rothoblaas-Standardplatten, wie den Pfostenträgern TYP X oder F70, zertifiziert und berechnet. Empfehlung: Schrauber Mafell A 18M BL mit 600-2100 U/min. Für eine fachgerechte Montage ist es wichtig, eine Ausfräsung im Holz mit einer Toleranzzugabe von 1-2 mm im Verhältnis zur Plattenstärke vorzunehmen, wobei Abstandhalter SHIM für die Abfuhr der Stahlspäne positioniert werden.

Wie werden verdeckte Holzbalkenverbindungen mit Stahlplatten hergestellt?

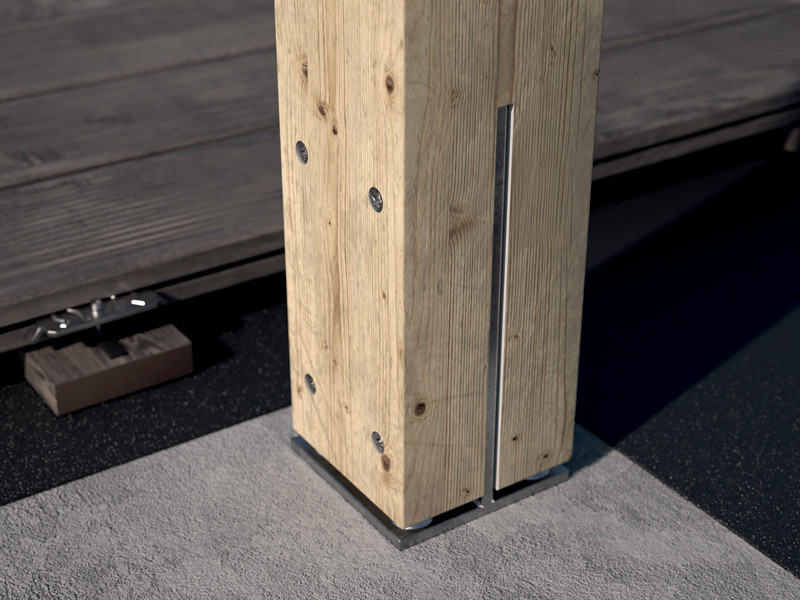

Der selbstbohrende Stabdübel SBD wird direkt durch das Holz und die innenliegende Stahlplatte ohne Vorbohrung in das Metall geschraubt: Die verjüngte Spitze durchbohrt Holz und Platte in einem Arbeitsgang. Das Holz muss zur Aufnahme der Stahlplatte gefräst sein, mit einer Toleranzzugabe von 1-2 mm in der Ausfräsung.

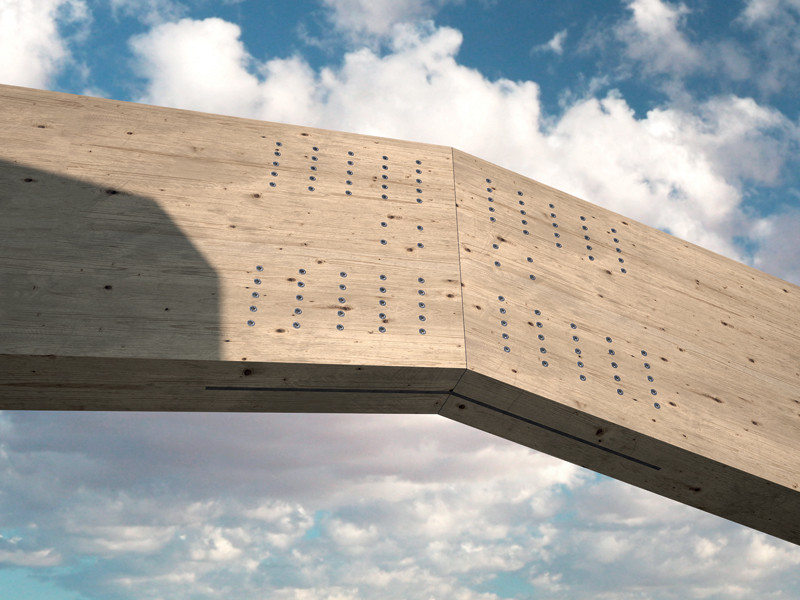

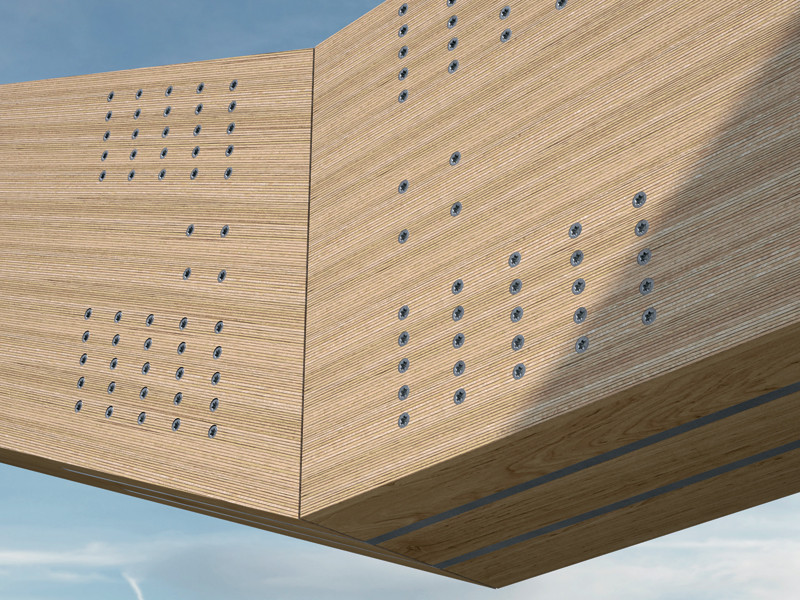

Der geringe Durchmesser von 7,5 mm garantiert eine hohe Steifigkeit der Verbindung, während der versenkbare Zylinderkopf die Verbindung vollständig verdeckt hält. Die Geometrie mit dem doppelten Gewinde gewährleistet die Übertragung von Querkräften und Biegemomenten zwischen den beiden Trägern und erlaubt so die Ausführung von Durchlaufträgern auch im Bereich der Feldmitte.

Technische Dokumentation

SBD L ≥ 95 mm

ART.-NR.	info	d₁ [mm]	L [mm]	d [in]	L [in]	TX	Stk.
SBD7595	NEW TAPERED TIP	7.5	95	0.3	3 3/4''	TX40	50
SBD75115	NEW TAPERED TIP	7.5	115	0.3	4 1/2''	TX40	50
SBD75135	NEW TAPERED TIP	7.5	135	0.3	5 5/16''	TX40	50
SBD75155	NEW TAPERED TIP	7.5	155	0.3	6 1/8''	TX40	50
SBD75175	NEW TAPERED TIP	7.5	175	0.3	6 7/8''	TX40	50
SBD75195	-	7.5	195	0.3	7 11/16''	TX40	50
SBD75215	NEW TAPERED TIP	7.5	215	0.3	8 7/16''	TX40	50
SBD75235	-	7.5	235	0.3	9 1/4''	TX40	50
