GEDREHTE BEILAGSCHEIBE
HUS

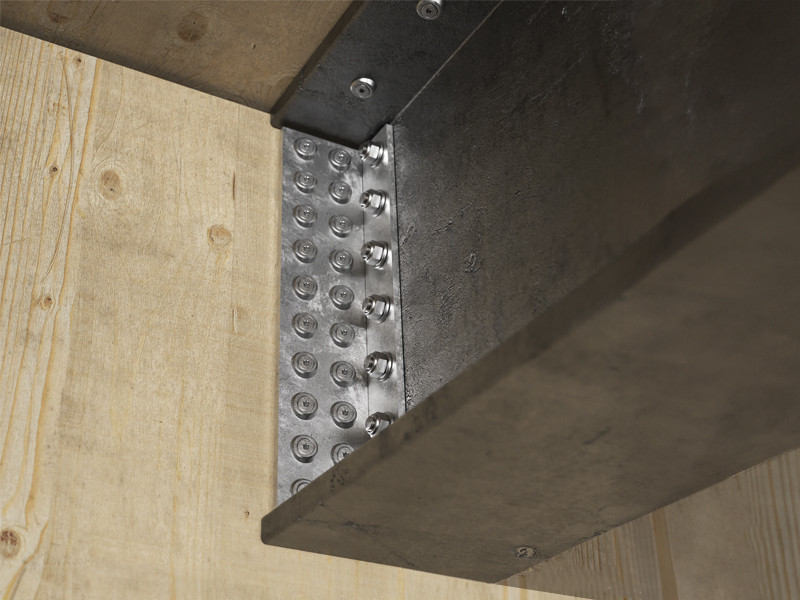

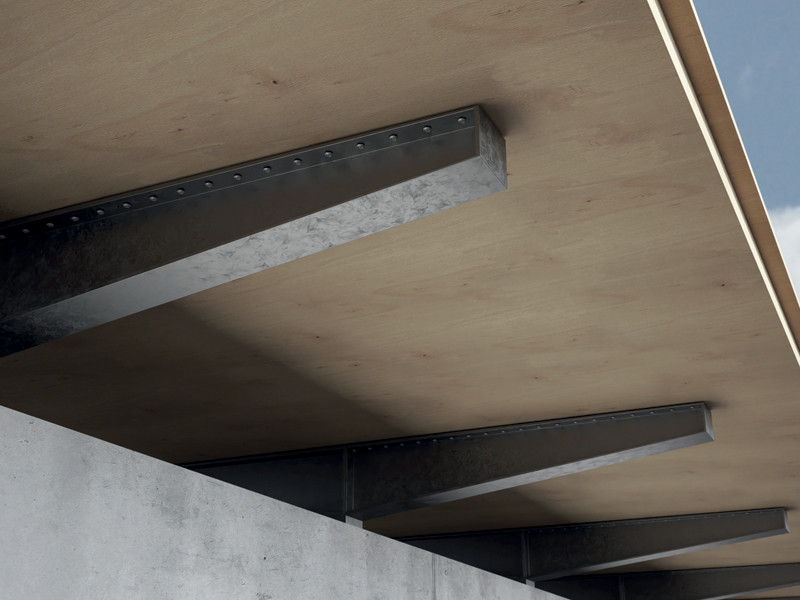

Die gedrehte Unterlegscheibe HUS eignet sich hervorragend für Senkkopfschrauben, wenn die axiale Festigkeit der Verbindung erhöht werden soll. Optimal auch für Verbindungen auf Metallplatten bei zu großen Löchern.
Dank einer speziellen Oberflächenbehandlung ergänzt die Ausführung HUS EVO die bereits sehr hohen mechanischen Leistungen der HUS durch eine Steigerung der Korrosionsbeständigkeit der Unterlegscheibe. So kann sie bei Nutzungsklasse 3 und Korrosionskategorie C4 verwendet werden.
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
ETA-Zertifizierung
|
|
| Leistungserklärung (DOP) | Herunterladen |
CAD File
|
|
BIM.ifc File
|
|
BIM.rfa File
|

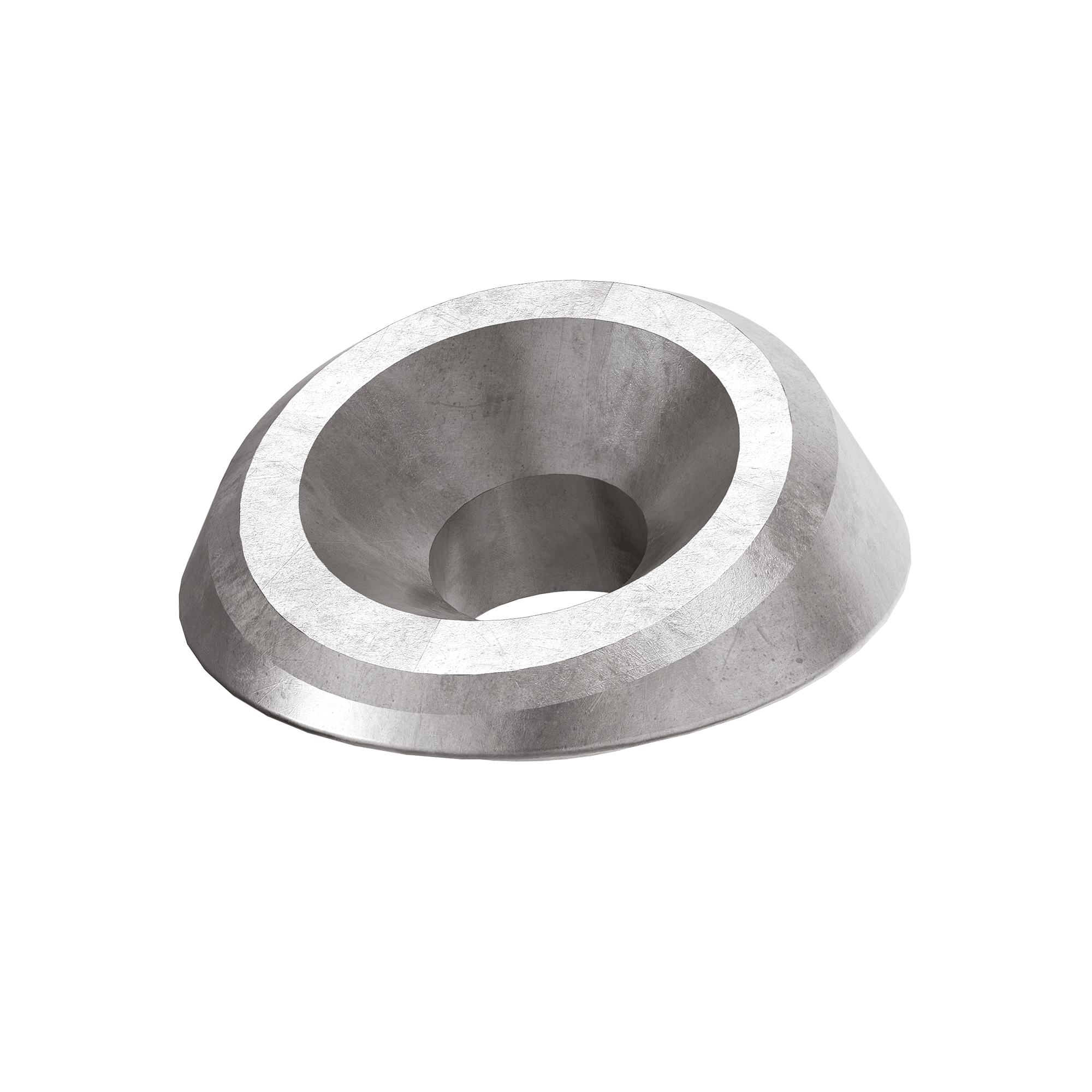

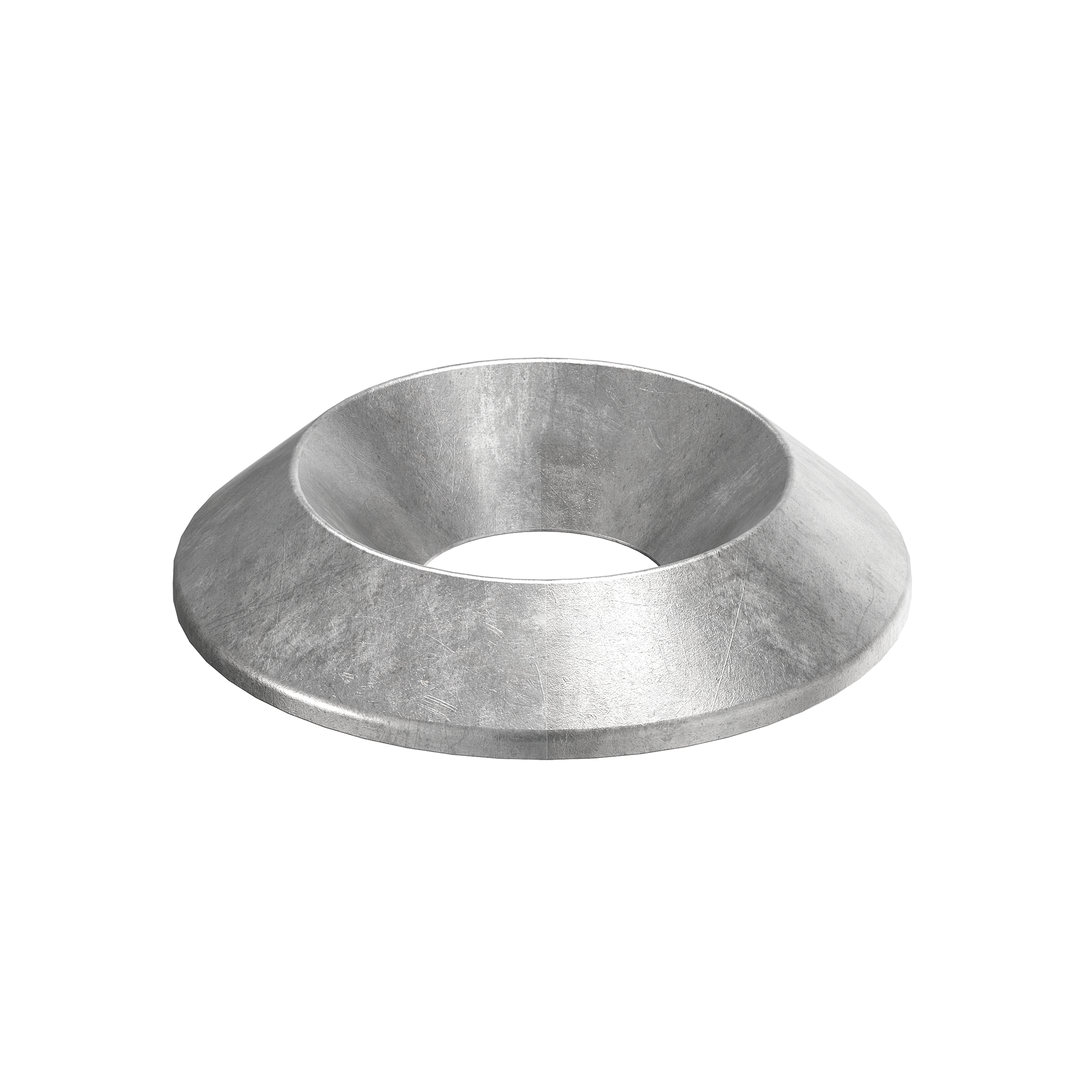

HUS
| ART.-NR. | Version | Stk. |
|---|---|---|
| HUS6 | for screw HBS Ø6 | 100 |
| HUS8 | for screw HBS Ø8 and VGS Ø9 | 50 |
| HUS10 | for screw HBS Ø10 and VGS Ø11 | 50 |
| HUS12 | for screw HBS Ø12 and VGS Ø13 | 25 |

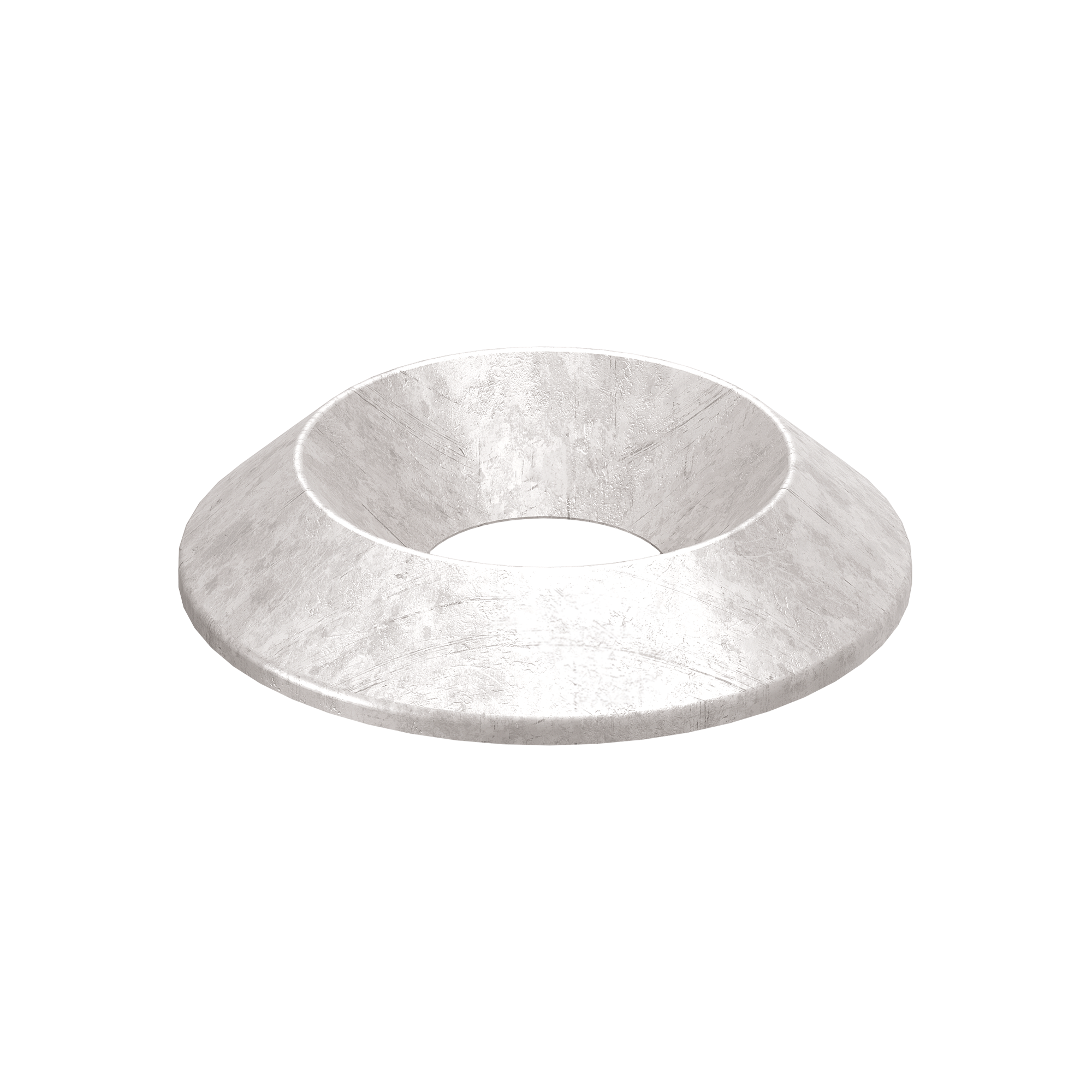

HUS EVO
| ART.-NR. | Version | Stk. |
|---|---|---|
| HUSEVO6 | for screw HBS EVO Ø6 | 100 |
| HUSEVO8 | for screw HBS EVO Ø8 and VGS EVO Ø9 | 50 |

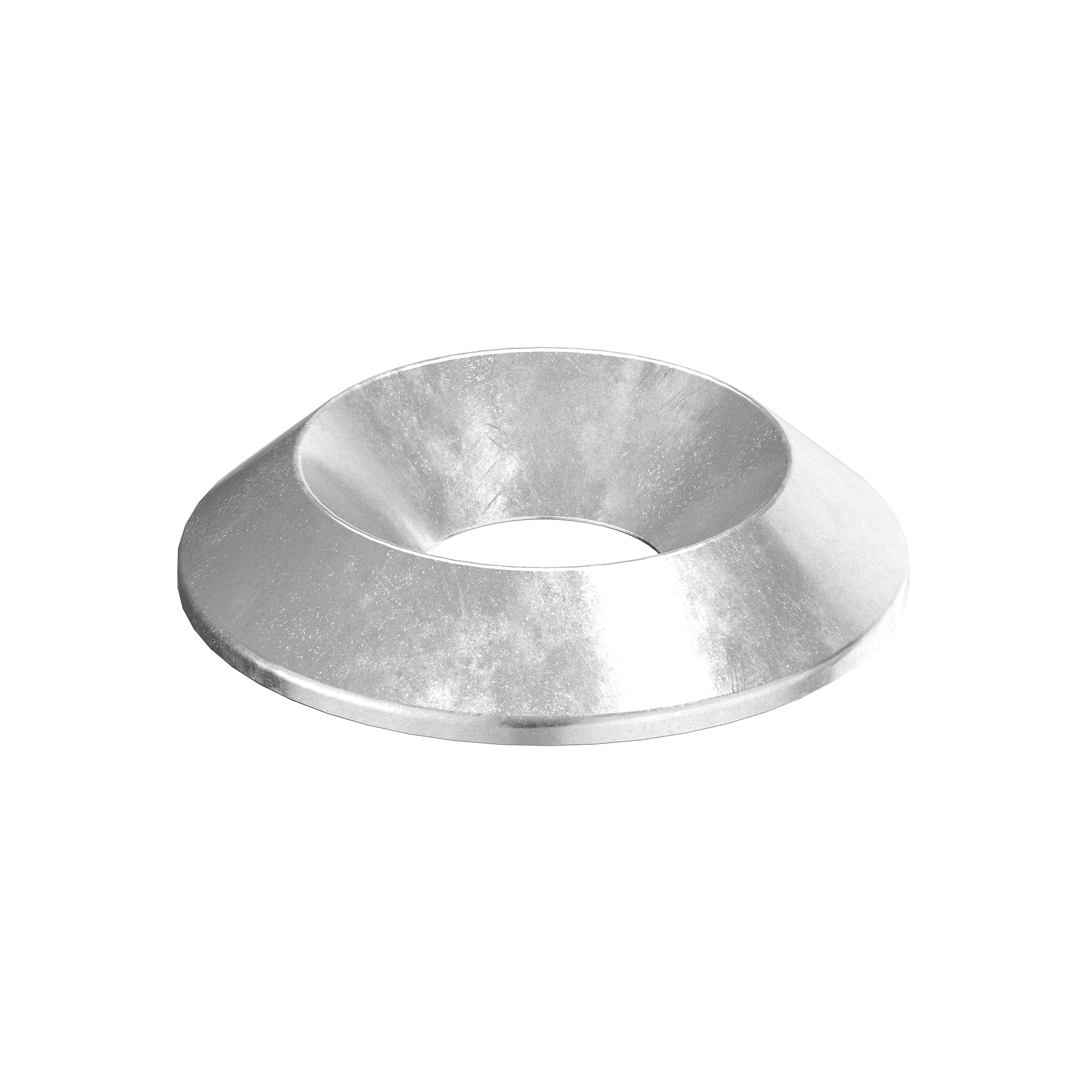

HUS A4
| ART.-NR. | Version | Stk. |
|---|---|---|
| HUS6A4 | for screw SCI Ø6 | 100 |
| HUS8A4 | for screw SCI Ø8 and VGS A4 Ø9 | 100 |
| HUS10A4 | for screw VGS A4 Ø11 | 50 |
HUS 15°
| ART.-NR. | Beschreibung | Version | Stk. |
|---|---|---|---|
| HUS815 | not available in Germany (nicht erhältlich in Deutschland) | for screw HBS Ø8 and VGS Ø9 | 50 |
HUS 15° DE
| ART.-NR. | Version | Stk. |
|---|---|---|
| HUS815DE | for screw HBS Ø8 and VGS Ø9 | 50 |
HUS BAND
| ART.-NR. | Größen
[mm]
|
Stk. |
|---|---|---|
| HUSBAND | d int = 22 | d dext = 30 | 50 |
