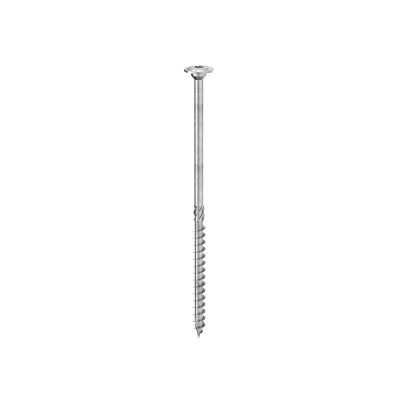

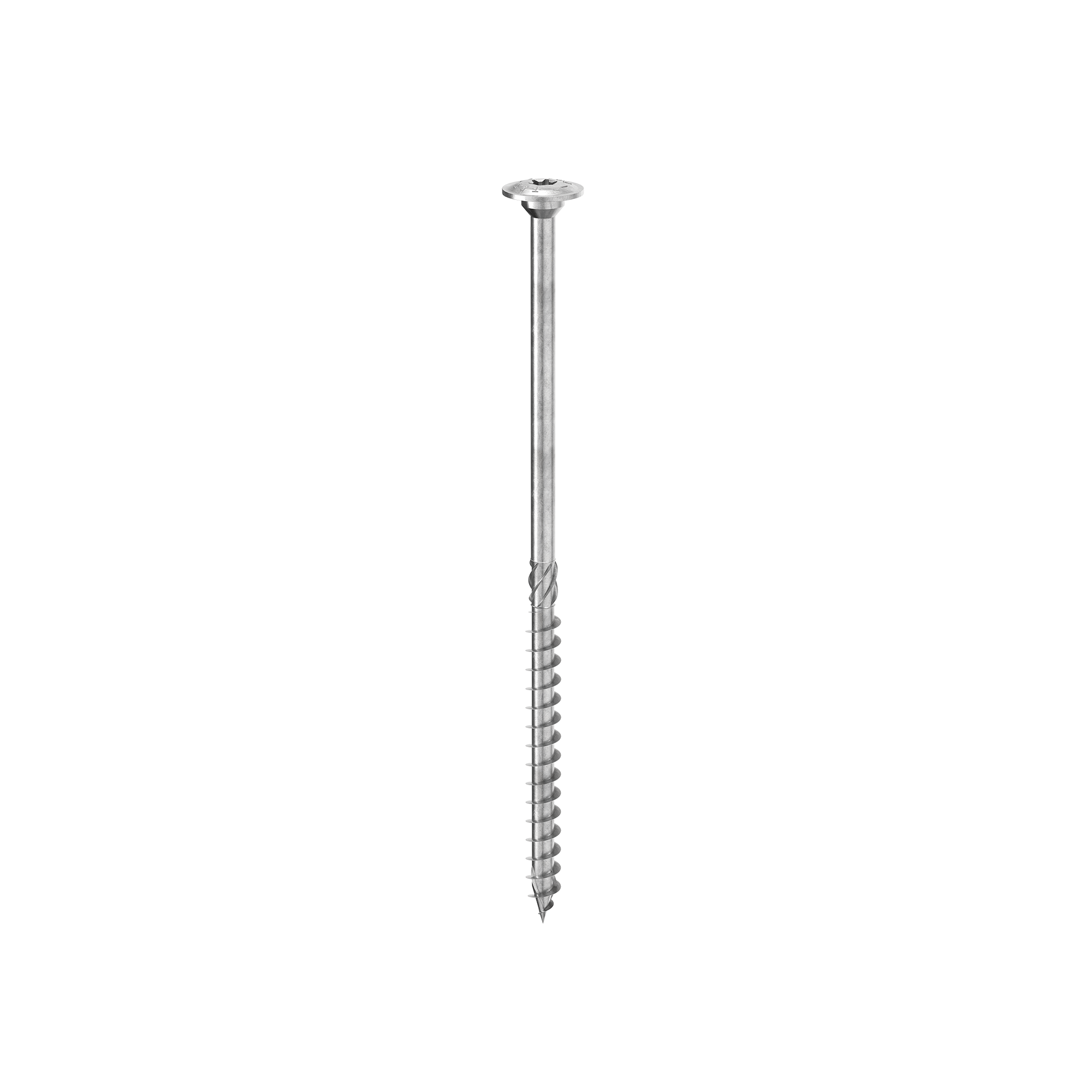

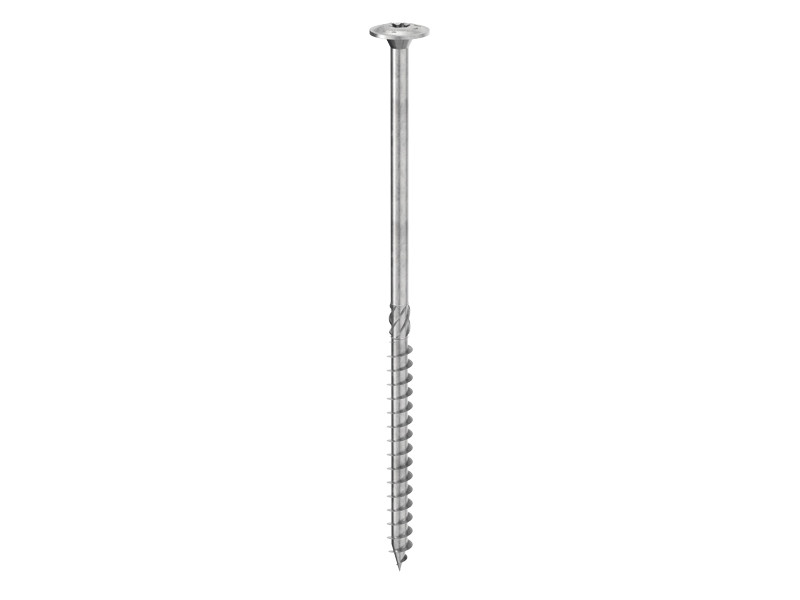

TELLERKOPFSCHRAUBE

TBS

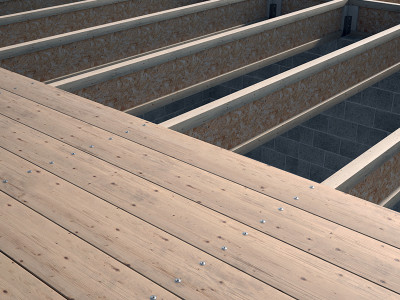

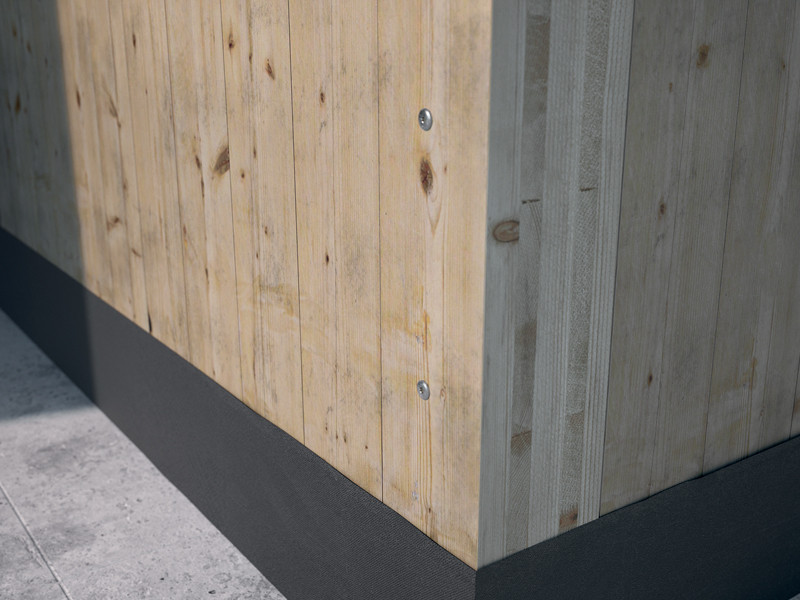

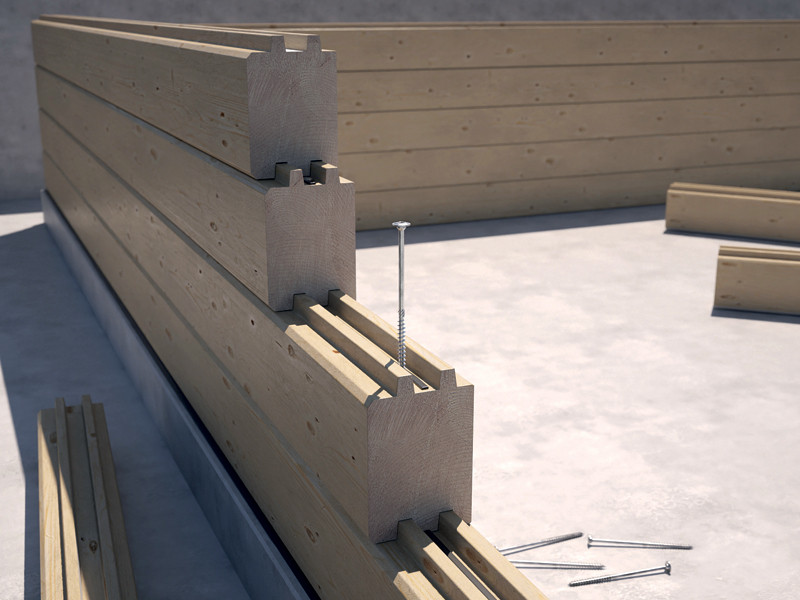

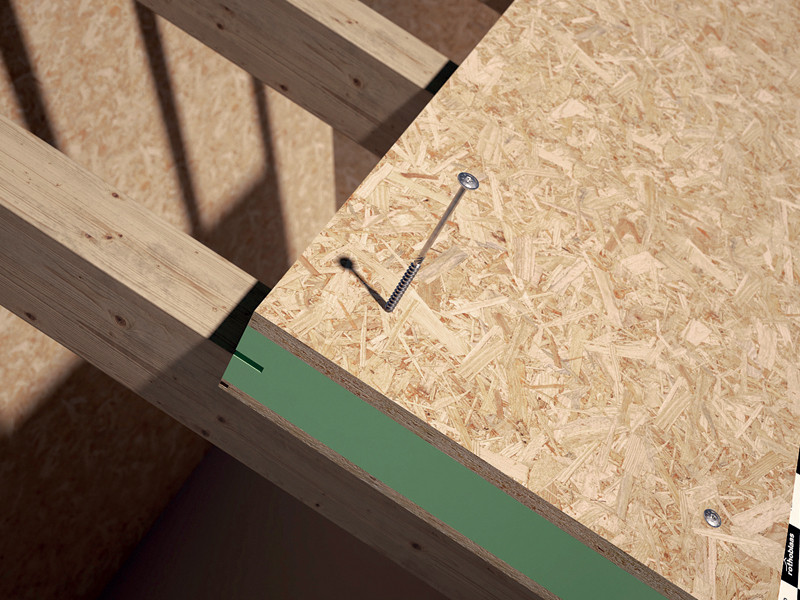

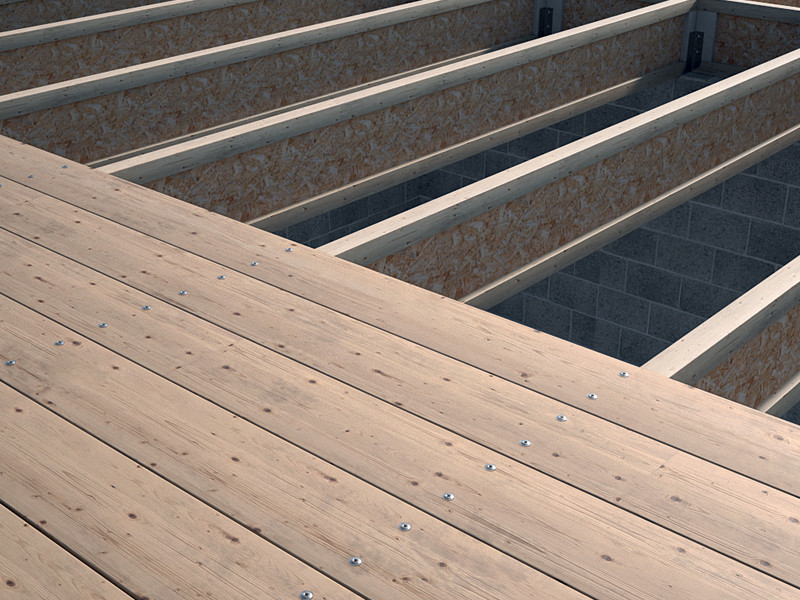

TBS unterscheidet sich von den üblichen Holzbauschrauben durch den großen Tellerkopf, der die Funktion einer Unterlegscheibe erfüllt und eine hohe Zugfestigkeit besitzt.

Die TBS-Schraube ist für die Verwendung bei statisch tragenden Verbindungen zugelassen, bei denen die Schraube in jeder Richtung zur Faser beansprucht wird (α = 0° - 90°).

TBS, die Holzbauschraube für statisch tragende Verbindungen mit integrierter Unterlegscheibe für hervorragende Zugfestigkeit.

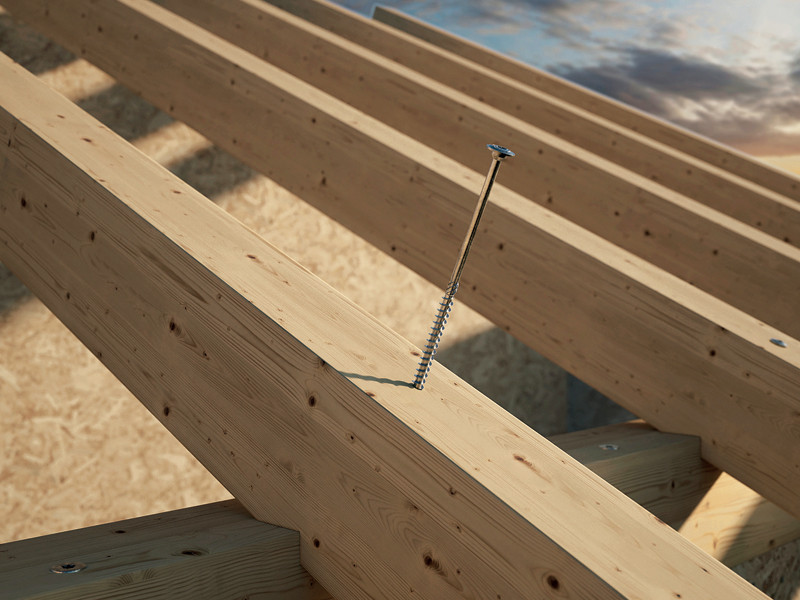

Die Tellerbauschraube TBS ist durch die hohen Auszugswerte ideal für die Windsogverankerung von Sparren auf der Pfette.

Der breite Kopf garantiert eine hohe Kopfdurchzugsfestigkeit, wodurch die Verwendung von zusätzlichen seitlichen Sparrenpfettenankern vermieden werden kann.

Das asymmetrische „Schirm“-Gewinde der TBS-Holzbauschrauben garantiert einen besseren Einzug in das Holz.

Dank ihrer Geometrie ist TBS ideal als Windsogsicherung des Holzes. Sie zeichnet sich durch ausgezeichnete Bruchfestigkeit sowie hohes Fließmoment des Stahls (fy,k = 1000 N/mm2) aus.

Die sehr hohe Torsionsfestigkeit ftor,k gewährleistet ein sicheres Einschrauben. Der Biegewinkel ist um 20° größer als von der Norm vorgesehen, gemäß ETA 11/0030 zertifiziert.

Aus Kohlenstoffstahl mit galvanischer Verzinkung, ideal für die Verwendung mit Massivholz, Schichtholz, Holzplatten, Harthölzern, BSP und LVL.

Nutzungsklassen 1 und 2. Seismische Leistung gemäß EN 14592 getestet. Zyklische SEISMIC-REV-Prüfungen gemäß EN 12512. Werte auch für BSP und Harthölzer, sowie Furnierschichtholz (LVL) geprüft, zertifiziert und berechnet.

Eigenschaften

FOCUS Schraube mit Unterlegscheibe
KOPF großen
DURCHMESSER 6,0 bis 10,0 mm
LÄNGE 40 bis 520 mm

Technische Dokumentation

Technisches Datenblatt
Leitfaden Mindestabstände
Technisches Datenblatt USA
Technisches Datenblatt CANADA
Technisches Datenblatt JAPAN
ICC-ES Evaluation report USA
ICC-ES Listing report CANADA
ETA-Zertifizierung
Leistungserklärung (DOP) Herunterladen
Ausschreibungstext
CAD File
BIM.ifc File
BIM.rfa File

TBS

ART.-NR. info d₁
[mm]
L
[mm]
b
[mm]
d₁
[in]
L
[in]
b
[in]
TX Stk.
TBS660 - 6 60 40 0.24 2 3/8'' 1 9/16'' TX30 100
TBS670 - 6 70 40 0.24 2 3/4'' 1 9/16'' TX30 100
TBS680 - 6 80 50 0.24 3 1/8'' 1 15/16'' TX30 100
TBS690 - 6 90 50 0.24 3 1/2'' 1 15/16'' TX30 100
TBS6100 - 6 100 60 0.24 4'' 2 3/8'' TX30 100
TBS6120 - 6 120 75 0.24 4 3/4'' 2 15/16'' TX30 100
TBS6140 - 6 140 75 0.24 5 1/2'' 2 15/16'' TX30 100
TBS6160 - 6 160 75 0.24 6 1/4'' 2 15/16'' TX30 100
TBS6180 - 6 180 75 0.24 7 1/8'' 2 15/16'' TX30 100
TBS6200 - 6 200 75 0.24 8'' 2 15/16'' TX30 100
TBS6220 - 6 220 100 0.24 8 5/8'' 4'' TX30 100
TBS6240 - 6 240 100 0.24 9 1/2'' 4'' TX30 100
TBS6260 - 6 260 100 0.24 10 1/4'' 4'' TX30 100
TBS6280 - 6 280 100 0.24 11'' 4'' TX30 100
TBS6300 - 6 300 100 0.24 11 3/4'' 4'' TX30 100
TBS6320 - 6 320 100 0.24 12 5/8'' 4'' TX30 100
TBS6360 - 6 360 100 0.24 14 1/4'' 4'' TX30 100
TBS6400 - 6 400 100 0.24 15 3/4'' 4'' TX30 100
TBS840 - 8 40 32 0.32 1 9/16'' 1 1/4'' TX40 100
TBS860 - 8 60 32 0.32 2 3/8'' 1 1/4'' TX40 100
TBS880 - 8 80 52 0.32 3 1/8'' 2 1/16'' TX40 50
TBS8100 - 8 100 52 0.32 4'' 2 1/16'' TX40 50
TBS8120 - 8 120 80 0.32 4 3/4'' 3 1/8'' TX40 50
TBS8140 - 8 140 80 0.32 5 1/2'' 3 1/8'' TX40 50
TBS8160 - 8 160 100 0.32 6 1/4'' 4'' TX40 50
TBS8180 - 8 180 100 0.32 7 1/8'' 4'' TX40 50
TBS8200 - 8 200 100 0.32 8'' 4'' TX40 50
TBS8220 - 8 220 100 0.32 8 5/8'' 4'' TX40 50
TBS8240 - 8 240 100 0.32 9 1/2'' 4'' TX40 50
TBS8260 - 8 260 100 0.32 10 1/4'' 4'' TX40 50
TBS8280 - 8 280 100 0.32 11'' 4'' TX40 50
TBS8300 - 8 300 100 0.32 11 3/4'' 4'' TX40 50
TBS8320 - 8 320 100 0.32 12 5/8'' 4'' TX40 50
TBS8340 - 8 340 100 0.32 13 3/8'' 4'' TX40 50
TBS8360 - 8 360 100 0.32 14 1/4'' 4'' TX40 50
TBS8380 - 8 380 100 0.32 15'' 4'' TX40 50
TBS8400 - 8 400 100 0.32 15 3/4'' 4'' TX40 50
TBS8440 - 8 440 100 0.32 17 1/4'' 4'' TX40 50
TBS8480 - 8 480 100 0.32 19'' 4'' TX40 50
TBS8520 - 8 520 100 0.32 20 1/2'' 4'' TX40 50
TBS8560 - 8 560 100 0.32 22'' 4'' TX40 50
TBS8580 - 8 580 100 0.32 22 13/16'' 4'' TX40 50
TBS8600 - 8 600 100 0.32 23 5/8'' 4'' TX40 50
TBS10100 - 10 100 52 0.4 4'' 2 1/16'' TX50 50
TBS10120 - 10 120 60 0.4 4 3/4'' 2 3/8'' TX50 50
TBS10140 - 10 140 60 0.4 5 1/2'' 2 3/8'' TX50 50
TBS10160 - 10 160 80 0.4 6 1/4'' 3 1/8'' TX50 50
TBS10180 - 10 180 80 0.4 7 1/8'' 3 1/8'' TX50 50
TBS10200 - 10 200 100 0.4 8'' 4'' TX50 50
TBS10220 - 10 220 100 0.4 8 5/8'' 4'' TX50 50
TBS10240 - 10 240 100 0.4 9 1/2'' 4'' TX50 50
TBS10260 - 10 260 100 0.4 10 1/4'' 4'' TX50 50
TBS10280 - 10 280 100 0.4 11'' 4'' TX50 50
TBS10300 - 10 300 100 0.4 11 3/4'' 4'' TX50 50
TBS10320 - 10 320 120 0.4 12 5/8'' 4 3/4'' TX50 50
TBS10340 - 10 340 120 0.4 13 3/8'' 4 3/4'' TX50 50
TBS10360 - 10 360 120 0.4 14 1/4'' 4 3/4'' TX50 50
TBS10380 - 10 380 120 0.4 15'' 4 3/4'' TX50 50
TBS10400 - 10 400 120 0.4 15 3/4'' 4 3/4'' TX50 50
TBS10440 - 10 440 120 0.4 17 1/4'' 4 3/4'' TX50 50
TBS10480 - 10 480 120 0.4 19'' 4 3/4'' TX50 50
TBS10520 - 10 520 120 0.4 20 1/2'' 4 3/4'' TX50 50
TBS10560 - 10 560 120 0.4 22'' 4 3/4'' TX50 50
TBS10600 - 10 600 120 0.4 23 5/8'' 4 3/4'' TX50 50
TBS12200 - 12 200 120 0.48 8'' 4 3/4'' TX50 25
TBS12240 - 12 240 120 0.48 9 1/2'' 4 3/4'' TX50 25
TBS12280 - 12 280 120 0.48 11'' 4 3/4'' TX50 25
TBS12320 - 12 320 120 0.48 12 5/8'' 4 3/4'' TX50 25
TBS12360 - 12 360 120 0.48 14 1/4'' 4 3/4'' TX50 25
TBS12400 - 12 400 140 0.48 15 3/4'' 5 1/2'' TX50 25
TBS12440 - 12 440 140 0.48 17 1/4'' 5 1/2'' TX50 25
TBS12480 - 12 480 140 0.48 19'' 5 1/2'' TX50 25
TBS12520 - 12 520 140 0.48 20 1/2'' 5 1/2'' TX50 25
TBS12560 - 12 560 140 0.48 22'' 5 1/2'' TX50 25
TBS12600 - 12 600 140 0.48 23 5/8'' 5 1/2'' TX50 25
TBS12800 - 12 800 160 0.48 31 1/2'' 6 1/4'' TX50 25
TBS121000 - 12 1000 160 0.48 39 3/8'' 6 1/4'' TX50 25
