Dauerhaftigkeit und Widerstandsfähigkeit: Schlüsselbegriffe für die Planung einer Brücke

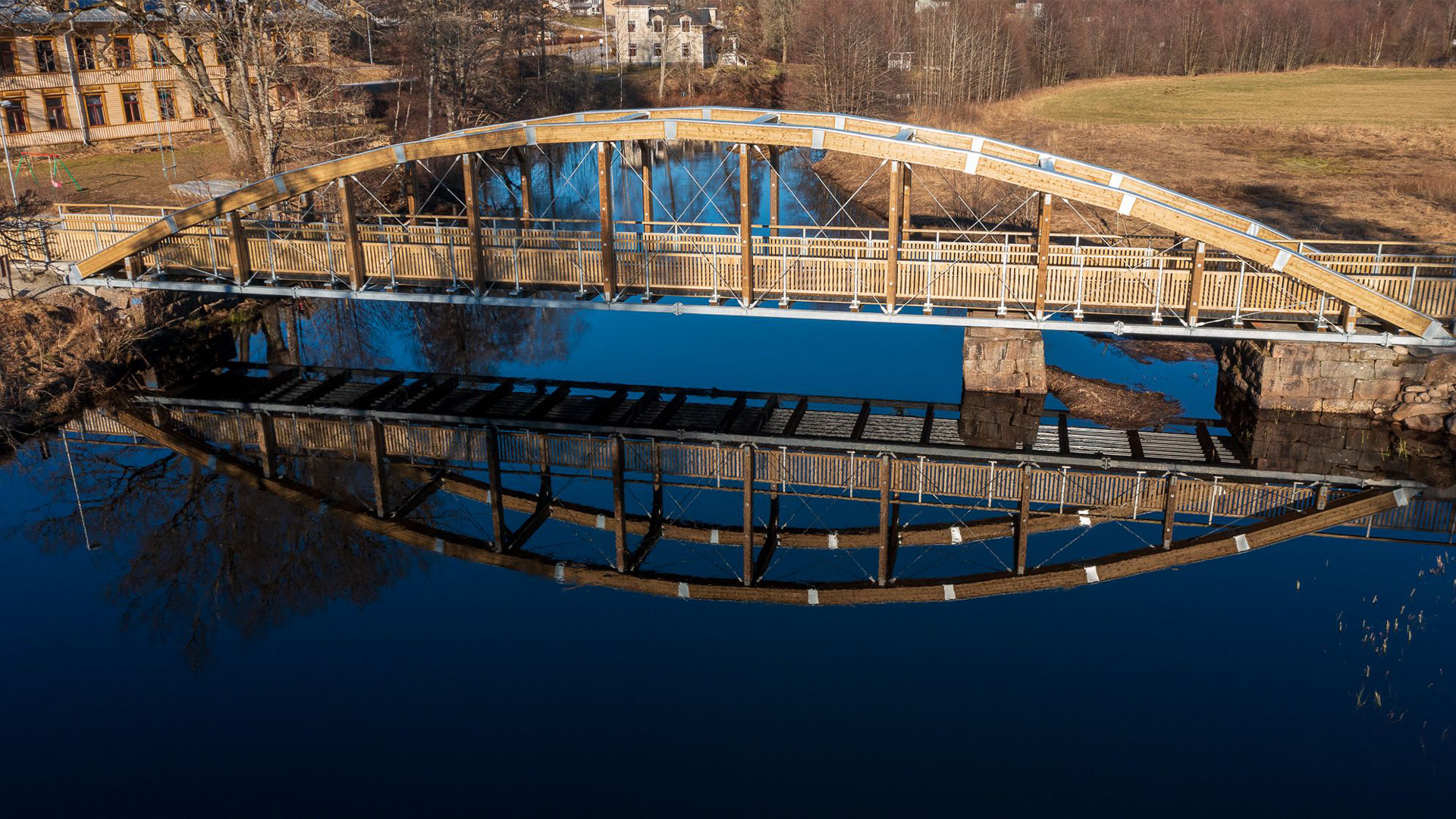

Die neue Rad- und Fußgängerbrücke in Uddebo, Schweden

Im Süden Schwedens, in Uddebo, ist der Brückenbau auch ein Versprechen an die Gemeinschaft. Im Jahr 2024 wurde die Rad- und Fußgängerbrücke über den Fluss Assman neu gebaut, um eine dauerhafte und stabile Lösung zu schaffen, die es der Bevölkerung ermöglicht, das Gewässer sicher zu überqueren, ohne sich Sorgen um die Haltbarkeit der Konstruktion machen zu müssen. So entstand das Projekt einer Holz-Stahl-Brücke, die für eine Lebensdauer von mehreren Jahrzehnten ausgelegt ist, nachdem die vorherige Brücke aufgrund beschädigter Fundamente eingestürzt war.

Über zwei Jahre hinweg war die lokale Gemeinschaft gezwungen, eine temporäre und wenig praktische, manuell betriebene Plattform zu nutzen.
TBS Timber Bridge Specialists ab und Veidekke Sverige entwarfen daher eine neue Brücke, die auf dem Konzept BIFROST (Bimodulär formbar robust träbro) basiert, einer Hybridstruktur aus Holz und Stahl.

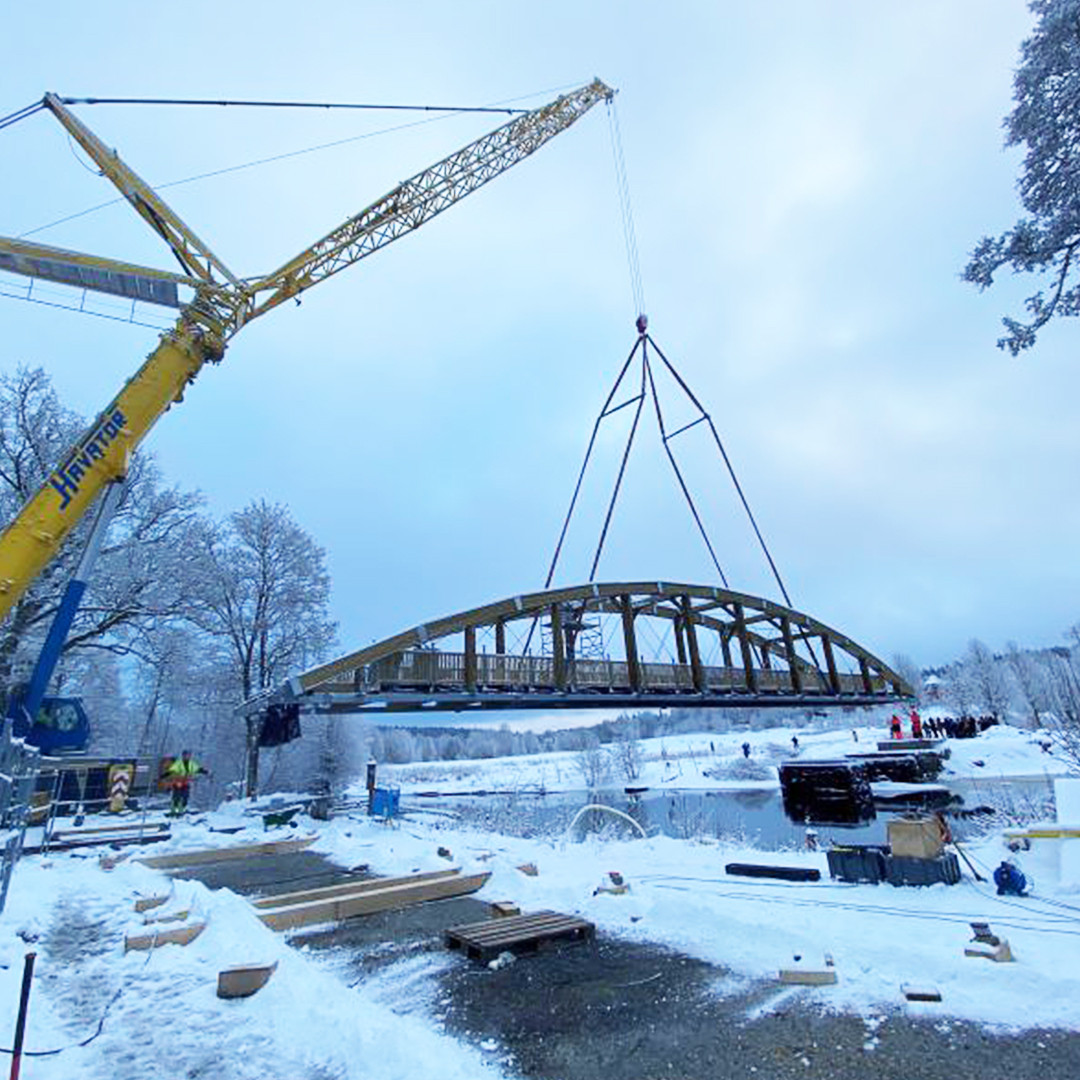

Dieses System, das Brettschichtholzelemente und standardisierte Stahlkomponenten verwendet, ermöglicht eine effiziente Montage und Wartung, da der Austausch modularer Elemente bei Bedarf bereits in der Planungsphase der Brücke berücksichtigt wurde.



Für die Zukunft gebaut

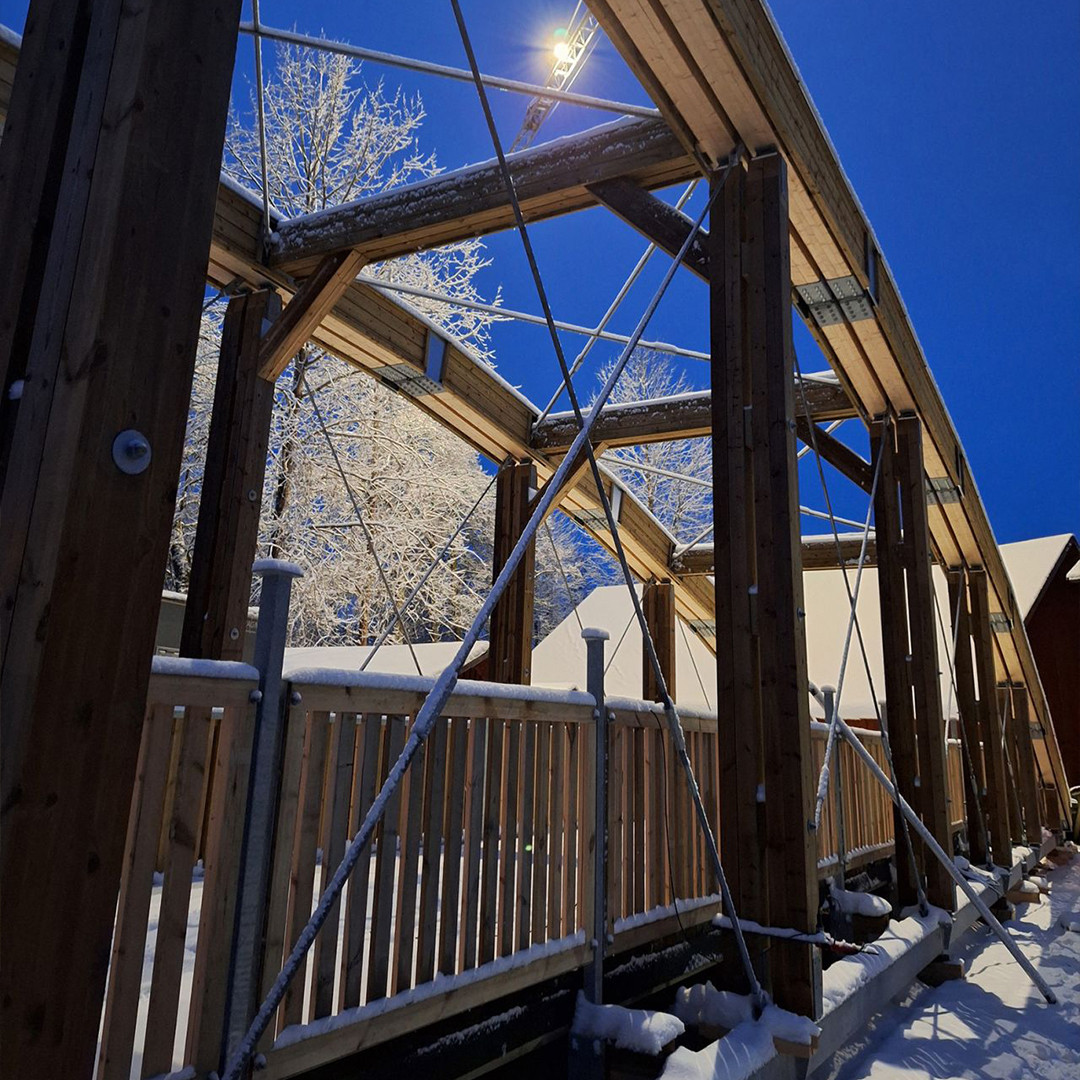

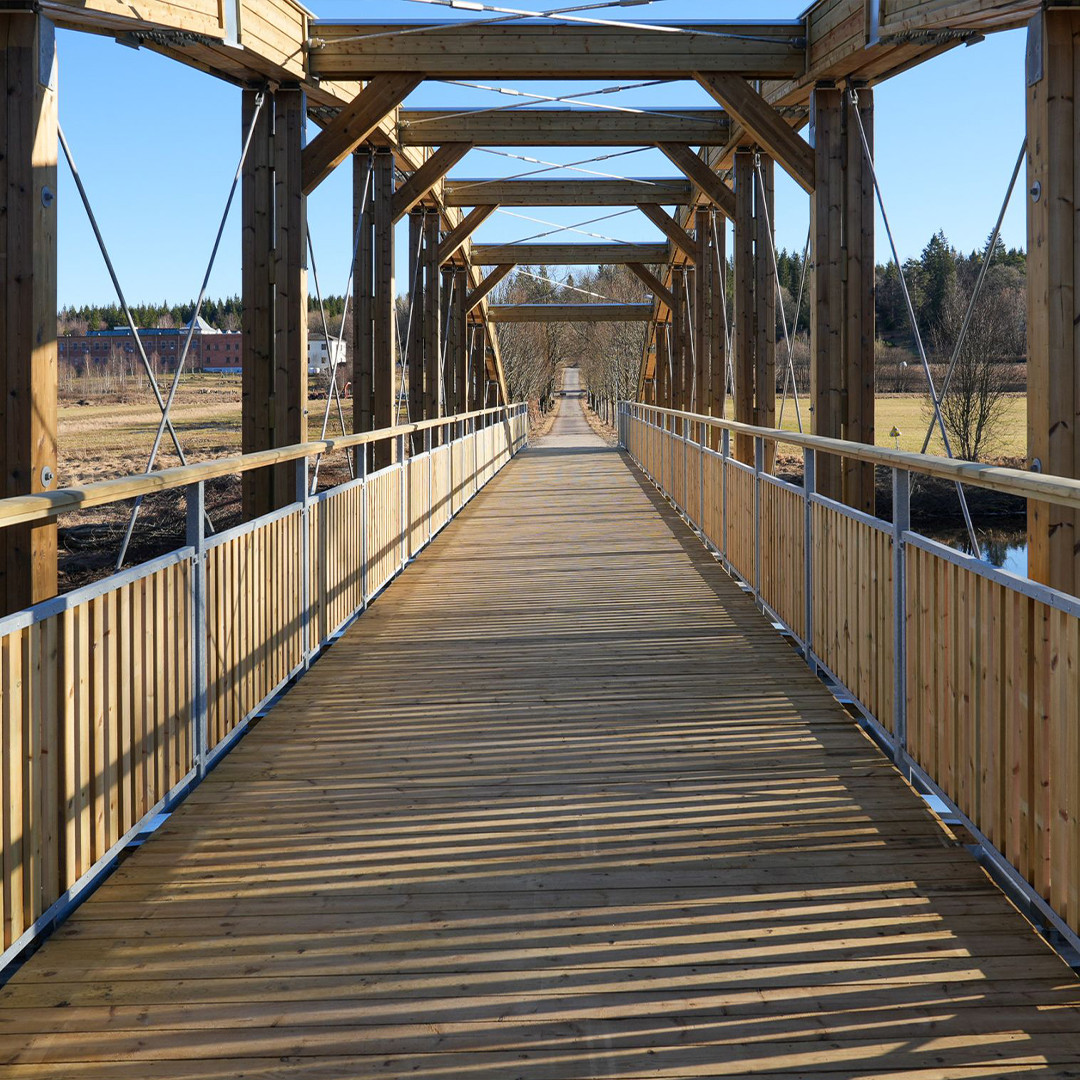

Die neue Brücke, 40 Meter lang und 39 Tonnen schwer, wurde so konzipiert, dass sie den besonderen klimatischen Bedingungen standhält und eine Nutzungsdauer von 80 Jahren gewährleistet.
Zur Unterstützung der Konstruktion wurden Befestigungselemente wie SHARP METAL, VGS EVO und HBS PLATE EVO verwendet, die speziell für den Außeneinsatz entwickelt wurden.

Die gezahnten SHARP METAL-Nagelplatten besitzen zahlreiche kleine Haken, die sich über die gesamte Oberfläche verteilen und eine feste Verbindung mit dem Holz erzeugen, wodurch außergewöhnliche Werte für Festigkeit und Steifigkeit erreicht werden. Gefertigt aus Edelstahl AISI409, eignen sich die SHARP METAL-Nagelplatten ideal für Scherfugen zwischen Holzoberflächen, Massivholz, Brettschichtholz, CLT, LVL und holzbasierte Platten auch im Außenbereich, da sie die Verbindungen langfristig stabilisieren. Doch SHARP METAL ist nicht die einzige Rothoblaas-Lösung, die sich hervorragend für den Brückenbau eignet.



 Dauerhaftigkeit mit VGS EVO und HBS PLATE EVO


Die VGS EVO Schrauben gewährleisten dank ihrer maximalen Durchmesser- und Längenabmessungen höchste mechanische Leistung, auch bei Verbindungen im Außenbereich.

Sie sind für strukturelle Anwendungen zugelassen, die in jede Richtung zur Faser beansprucht werden, und eignen sich für die Befestigung von gerbstoffhaltigen Hölzern. Dank der tiefen Gewinde und des hochfesten Stahls bieten sie hervorragende Zugfestigkeit.

VGS EVO aus Kohlenstoffstahl zeichnet sich durch ihre C4 EVO-Mehrfachbeschichtung von 20 μm und eine Oberflächenbehandlung auf Epoxidharzbasis mit Aluminiumflakes aus. Nach einem 1440-stündigen Salzsprühnebeltest gemäß ISO 9227 erwies sie sich als rostfrei.

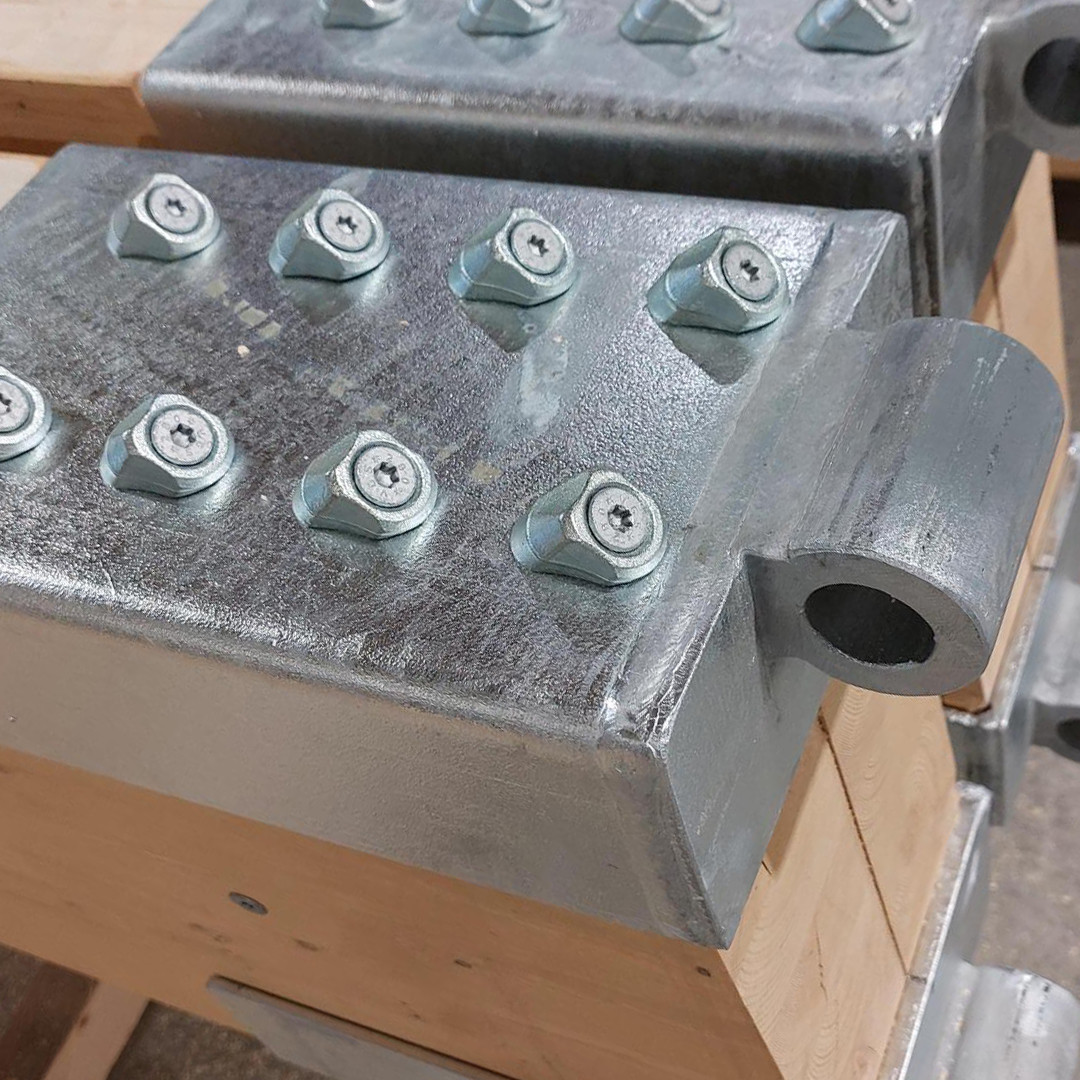

Die gleiche Beschichtung findet sich bei HBS PLATE EVO, die für die Befestigung von Metallplatten an Holz im Außenbereich entwickelt wurde. Sie bieten hervorragende Auszugsfestigkeit und Langlebigkeit auch unter schwierigen Umweltbedingungen. Ihre Korrosionsschutzbehandlung und die optimierte Spitze sorgen für ein effektives und Leichtes Eindringen.

Dank dieser langlebigen Lösungen stellt die Rad- und Fußgängerbrücke von Uddebo ein Beispiel für Verbindungen dar – nicht nur zwischen zwei Ufern, sondern auch zwischen unterschiedlichen Materialien.

Die hier eingesetzte Bautechnologie steht im Dienst der Dauerhaftigkeit und garantiert der Gemeinschaft eine sichere und zuverlässige Überquerung für Jahrzehnte.

Für weitere Informationen zu Rothoblaas-Befestigungen und Lösungen für exponierte Konstruktionen besuchen Sie die entsprechende Seite: https://www.rothoblaas.de/produkte/verbindungstechnik

Alle Rechte vorbehalten

Technische Details

Jahr:
2024
Unternehmen:
Gaia Arkitektur AB, Funkia AB, TBS Timber Bridge Specialists AB, Veidekke Sverige
Land:
Sweden
Produkte:
SHARP METAL VGS EVO HBS PLATE EVO
