MONOLITHISCHE DIFFUSIONSOFFENE BAHN UV-BESTÄNDIG

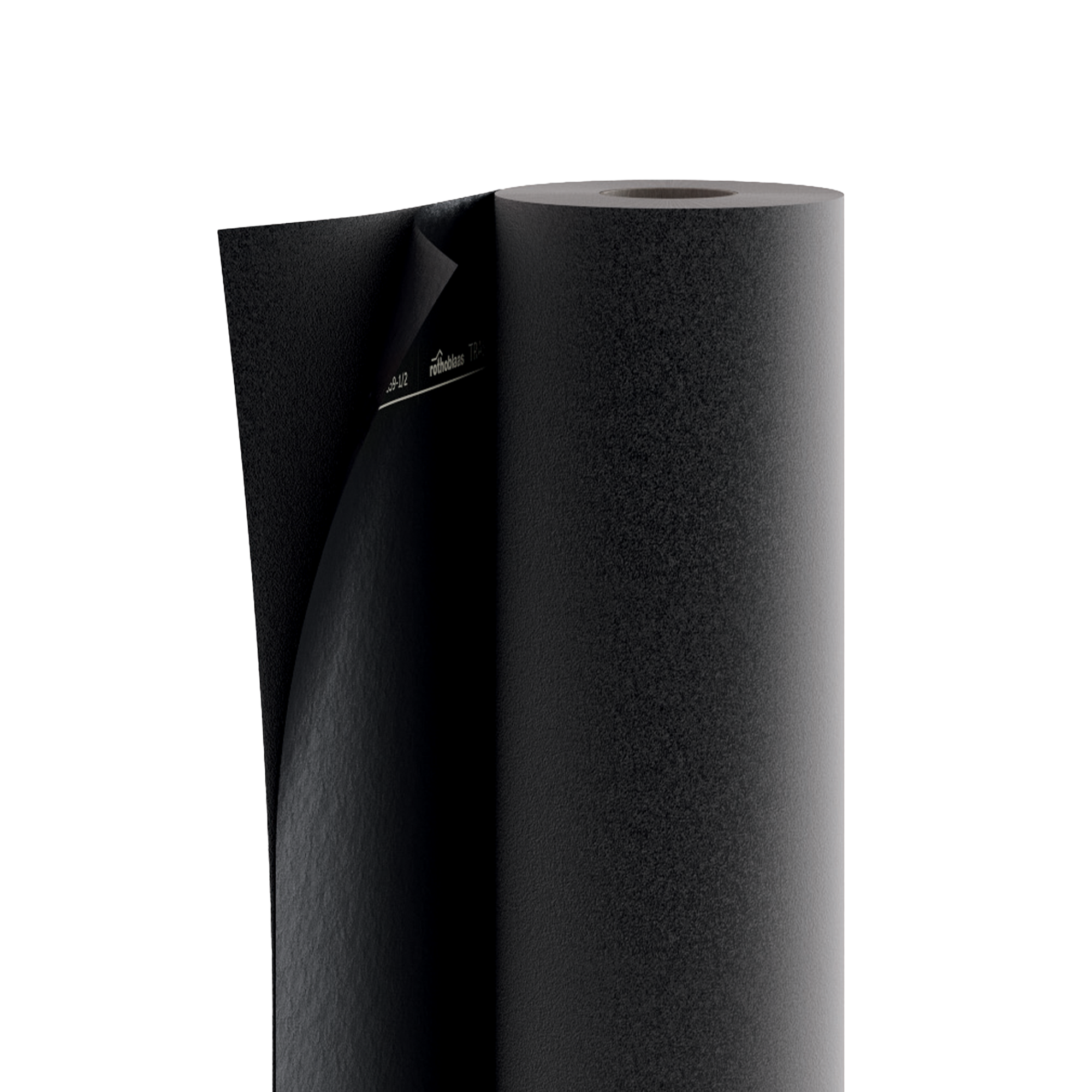

TRASPIR FELT EVO UV 210

TRASPIR FELT EVO UV 210 ist eine monolithische diffusionsoffene Bahn, die sich durch eine hervorragende UV-Beständigkeit auszeichnet. Die ideale Lösung für offene, hinterlüftete Fassaden mit Fugen von bis zu 30 mm Breite.

TRASPIR FELT EVO UV 210: Wasserundurchlässigkeit und UV-Stabilität in einer Lösung .

Sie besteht aus einer monolithischen diffusionsoffenen PU-Schicht, die auf eine Trägereinlage aus Polyester aufgetragen wird, und ist zum Aufbringen auf der Außenseite der Wände ausgelegt.

Technische Dokumentation

Technisches Datenblatt
Leistungserklärung (DOP) Herunterladen
Verlegeanleitung

TRASPIR FELT EVO UV 210

ART.-NR. Beschreibung Tape H
[m]
L
[m]
A
[m²]
H
[ft]
L
[ft]
A
[sft]
Stk./Palette
TUV210 TRASPIR FELT EVO UV 210 - 1.5 50 75 4' 11'' 164 807 28
TUV21030 TRASPIR FELT EVO UV 210 3m - 3 50 150 9' 10 1/8'' 164 1615 16

Technische Daten
EN 13859-1/2
national-classifications AT Önorm B4119 UD Typ I
national-classifications CH SIA 232 UD (g)
national-classifications DE ZVDH USB-A UDB-A
national-classifications FR DTU 31.2 E1 Sd1 TR2 E600 J0 C3
national-classifications IT UNI 11470 A/R2

Eigenschaften Norm Geprüfte Werte USC-Konversion
Flächenbezogene Masse EN 1849-2 210 g/m² 0.69 oz/ft²
Stärke EN 1849-2 1 mm 39 mil
Wasserdampfdiffusionswiderstand (Sd) EN 1931 0,1 m 34.965 PERM
Höchstzugkraft MD/CD EN 12311-1 380 / 420 N/50mm 43 / 48 lb/in
Dehnung MD/CD EN 12311-1 40 / 55 % -
Nagelreißfestigkeit MD/CD EN 12310-1 220 / 210 N 49 / 47 lbf
Wasserundurchlässigkeit EN 1928 Klasse W1 -
Temperaturbeständigkeit - -40 / 80 °C -40 / 176 °F
Brandverhalten EN 13501-1 Klasse B-s1, d2 -
Widerstand gegen Luftdurchgang EN 12114 < 0,02 m³/(m²·h·50Pa) < 0.001 cfm/ft² at 50Pa
Wärmeleitfähigkeit (λ) - 0,2 W/(m·K) 1.39 (BTU·in)/(h·ft²·°F)
Spezifische Wärmekapazität - 1300 J/(kg·K) -
Dichte - ca. 210 kg/m³ -
Wasserdampfdiffusionswiderstandszahl (μ) - ca. 150 -
VOC-Gehalt - 0 % -
UV-Beständigkeit ohne Endbeschichtung EN 13859-2 4 Monate -
UV-Beständigkeit bei Verbindungen mit einer Breite von bis zu 30 mm, die maximal 30% der Oberfläche freilegen EN 13859-2 dauerhaft -
Exposition gegenüber Witterungseinflüssen ohne Endbeschichtung - 8 Wochen -
Wassersäule ISO 811 > 300 cm > 118.11024 in
Nach künstlicher Alterung - Wasserundurchlässigkeit EN 1297 / EN 1928 Klasse W1 -
Nach künstlicher Alterung - Höchstzugkraft MD/CD EN 1297 / EN 12311-1 340 / 380 N/50mm 39 / 43 lb/in
Nach künstlicher Alterung - Dehnung EN 1297 / EN 12311-1 35 / 50 % -
Kaltbiegeverhalten EN 1109 -30 / °C -22 / °F
Widerstand gegen Schlagregen TU Berlin bestanden -

Specifications

Lieferung und Installation von Monolithische hochdiffusionsoffene und UV-beständige Folie, Typologie TRASPIR FELT EVO UV 210
CE-Kennzeichnung nach : EN 13859-1/2

Eigenschaften:

Flächenbezogene Masse [g/m²] : 210
Wasserdampfdurchlässigkeit Sd [m] : 0,1
Höchstzugkraft MD/CD [N/50mm] : 380/420
Dehnung MD/CD [%] : 40/55
Weiterreißwiderstand MD/CD [N] : 220/210
Wasserundurchlässigkeit : classe W1
VOC-Emissionen (% (Klasse A+)) : 0
Wärmebeständigkeit [°C] : -40/+80
Brandverhalten : B-s1,d2

Indicazioni di posa per: TETTO

TRASPIR FELT EVO UV 210 wird parallel zur Traufe verlegt, ausgehend von der Dachunterkante. Entsprechend der guten Baupraxis muss die zweite Schicht die vorherige mindestens 10-20 cm überlagern (abhängig von der Dachneigung); siehe Grundriss. Die Folie muss mit einer mechanischen Befestigungsvorrichtung an einem durchgehenden Untergrund gesichert werden (z. B. HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Nachdem die Oberseite des Daches erreicht wurde, empfiehlt es sich, dass die Bahn mindestens 30 cm über die Firstlinie hinausragt, sodass eine perfekte Überlappung mit den Folienschichten entsteht, die sich auf der anderen Seite der Dachfläche überlagern werden. Außerdem sollten sich die Folien auch bei Kopfverbindungen mindestens 30 cm überlagern. Für eine korrekte Luft- und Wasserdichtheit empfiehlt sich die Verwendung von EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE.Ein integriertes doppelseitiges Klebeband kann die korrekte Luft- und Wasserabdichtung ersetzen.

Indicazioni di posa per: PARETE

TRASPIR FELT EVO UV 210 wird parallel zur Richtschwelle bzw. bei Wandverlegung parallel zum Boden verlegt. Die zweite Schicht muss die vorherige mindestens 15 cm überlagern. Jede Schicht muss mit einer mechanischen Befestigungsvorrichtung am Untergrund gesichert werden (z. B. HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Außerdem empfiehlt es sich, die Folien auch bei Kopfverbindungen mindestens 30 cm zu überlagern. Für eine korrekte Luft- und Wasserdichtheit empfiehlt sich die Verwendung von EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE während bei rauen Oberflächen der Einsatz von PRIMER in Betracht gezogen werden sollte, zusätzlich zu FLEXI BAND, PRIMER SPAY, PRIMER .

Zusammensetzung

OBERE SCHICHT Diffusionsoffene monolithische PU-Folie
TRÄGEREINLAGE Gewebe aus PL
