GEOTEXTIL FÜR METALLDECKUNGEN

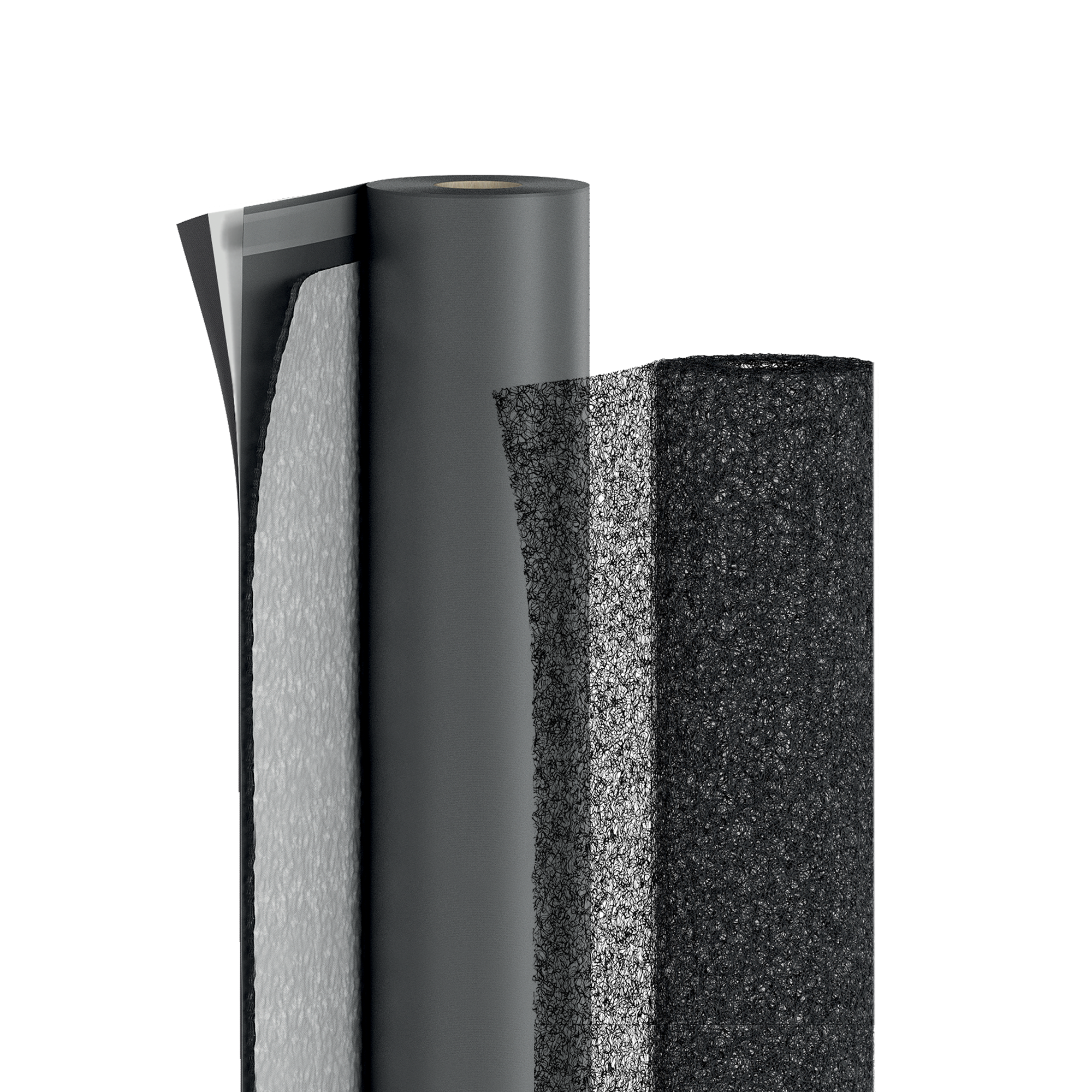

TRASPIR METAL

Bei Verlegung auf durchgehender Schalung bietet die dreidimensionale Matte zur Schalldämmung TRASPIR METAL die Mikroventilation der metallischen Abdeckungen, die Korrosion verhindert und dadurch die Haltbarkeit erhöht. Das Sortiment TRASPIR METAL ist komplett: Mit hochdiffusionsoffener wasserdichter Membran mit Schutzvlies.

TRASPIR METAL: Die einzige Lösung dieser Art, die im Hinblick auf die Schalldämmung bei Schlagregen auf dem Dach geprüft wurde.

3D-Netz aus extrudierten Monofilen aus reinem Polypropylen. Der obere Filz verhindert das Eindringen von Verunreinigungen in die Matte und verbessert durch Vorbeugen von Staunässe die Hinterlüftung. Die Effizienz von TRASPIR METAL als Lösung zur Schalldämmung gegen das Geräusch von Schlagregen ist vom Institut Giordano zertifiziert.

Eigenschaften

Anwendungsbereiche 3D-Matte für Metallabdeckungen
Material Atmungsaktive Membran mit 3D-Netz und Schutzfilz
Rollenmaße 8,5 mm x 1,35 m x 33 m
Flächengewicht 610 (350) g/m2
Rw** 28 dB

Technische Dokumentation

Technisches Datenblatt
Leistungserklärung (DOP) Herunterladen

TRASPIR 3D COAT TT

ART.-NR. Beschreibung Tape H
[m]
L
[m]
A
[m²]
H
[ft]
L
[ft]
A
[sft]
Stk./Palette
TTTMET610 TRASPIR 3D COAT TT TT 1.35 33 44.55 4' 5 1/8'' 108 480 4

3D NET

ART.-NR. Beschreibung Tape H
[m]
L
[m]
A
[m²]
H
[ft]
L
[ft]
A
[sft]
Stk./Palette
NET350 NET 350 - 1.25 50 62.5 4' 1 1/4'' 164 673 4

Technische Daten TRASPIR 3D COAT TT
national-classifications AT Önorm B4119 UD Typ I
national-classifications CH SIA 232 UD (g)
national-classifications DE ZVDH USB-A UDB-A
national-classifications FR DTU 31.2 E1 Sd1 TR2 E600 Jf C2
national-classifications IT UNI 11470 A/R2

Eigenschaften Norm Geprüfte Werte USC-Konversion
Flächenbezogene Masse EN 1849-2 610 g/m² 2 oz/ft²
Stärke EN 1849-2 8 mm 315 mil
Wasserdampfdiffusionswiderstand (Sd) EN 1931 0,02 m 174.825 PERM
Höchstzugkraft MD/CD EN 12311-1 325 / 225 N/50mm 37 / 26 lb/in
Dehnung MD/CD EN 12311-1 45 / 70 % -
Nagelreißfestigkeit MD/CD EN 12310-1 185 / 195 N 42 / 44 lbf
Wasserundurchlässigkeit EN 1928 Klasse W1 -
Temperaturbeständigkeit - -30 / 80 °C -22 / 176 °F
Brandverhalten EN 13501-1 Klasse E -
Widerstand gegen Luftdurchgang EN 12114 < 0,02 m³/(m²·h·50Pa) < 0.001 cfm/ft² at 50Pa
Wärmeleitfähigkeit (λ) - 0,3 W/(m·K) 2.08 (BTU·in)/(h·ft²·°F)
Spezifische Wärmekapazität - 1800 J/(kg·K) -
Dichte - ca. 65 kg/m³ -
Wasserdampfdiffusionswiderstandszahl (μ) - ca. 33 -
VOC-Gehalt - < 0,02 % -
UV-Beständigkeit EN 13859-2 3 Monate -
Exposition gegenüber Witterungseinflüssen - 2 Wochen -
Wassersäule ISO 811 > 250 cm > 98.4252 in
Nach künstlicher Alterung - Wasserundurchlässigkeit EN 1297 / EN 1928 Klasse W1 -
Nach künstlicher Alterung - Höchstzugkraft MD/CD EN 1297 / EN 12311-1 285 / 195 N/50mm 33 / 22 lb/in
Nach künstlicher Alterung - Dehnung EN 1297 / EN 12311-1 35 / 30 % -
Kaltbiegeverhalten EN 1109 -30 / °C -22 / °F
Porenanteil - 95 % -
Änderung des Schallschutzwertes ΔRw ISO 10140-2 / ISO 717-1 1 dB -
Variation des globalen gewichtetenSchalldruckpegels A durch Schlagregenlärm ΔLiA ISO 140-18 ca. 4 dB -
Trittschalldämmung ΔLw ISO 140-8 28 dB -

Technische Daten 3D NET

Eigenschaften Norm Geprüfte Werte USC-Konversion
Flächenbezogene Masse EN 1849-2 350 g/m² 1.15 oz/ft²
Stärke EN 1849-2 7,5 mm 295 mil
Höchstzugkraft NET MD/CD EN 12311-1 1,3 / 0,5 N/50mm 0 / 0 lb/in
Dehnung NET MD/CD EN 12311-1 95 / 65 % -
Temperaturbeständigkeit - -40 / 80 °C -40 / 176 °F
Brandverhalten EN 13501-1 Klasse F -
Wärmeleitfähigkeit (λ) - 0,3 W/(m·K) 2.08 (BTU·in)/(h·ft²·°F)
Spezifische Wärmekapazität - 1800 J/(kg·K) -
Dichte - ca. 35 kg/m³ -
VOC-Gehalt - < 0,02 % -
UV-Beständigkeit EN 13859-2 3 Monate -
Exposition gegenüber Witterungseinflüssen - 4 Wochen -
Porenanteil - 95 % -
Änderung des Schallschutzwertes ΔRw ISO 10140-2 / ISO 717-1 1 dB -
Variation des globalen gewichtetenSchalldruckpegels A durch Schlagregenlärm ΔLiA ISO 140-18 4 dB -
Trittschalldämmung ΔLw ISO 140-8 28 dB -

Specifications

Lieferung und Installation von Trennlage für Metalldeckungen, Typologie TRASPIR METAL
CE-Kennzeichnung nach : EN 13859-1

Indicazioni di posa per: TETTO

TRASPIR METAL wird parallel zur Traufe verlegt, ausgehend von der Dachunterkante. Entsprechend der guten Baupraxis muss die zweite Schicht die vorherige mindestens 10-20 cm überlagern (abhängig von der Dachneigung); siehe Grundriss. Die Folie muss mit einer mechanischen Befestigungsvorrichtung an einem durchgehenden Untergrund gesichert werden (z. B. HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Nachdem die Oberseite des Daches erreicht wurde, empfiehlt es sich, dass die Bahn mindestens 30 cm über die Firstlinie hinausragt, sodass eine perfekte Überlappung mit den Folienschichten entsteht, die sich auf der anderen Seite der Dachfläche überlagern werden. Außerdem sollten sich die Folien auch bei Kopfverbindungen mindestens 30 cm überlagern. Für eine korrekte Luft- und Wasserdichtheit empfiehlt sich die Verwendung von EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE.Ein integriertes doppelseitiges Klebeband kann die korrekte Luft- und Wasserabdichtung ersetzen.

Indicazioni di posa per: PARETE

TRASPIR METAL wird parallel zur Richtschwelle bzw. bei Wandverlegung parallel zum Boden verlegt. Die zweite Schicht muss die vorherige mindestens 15 cm überlagern. Jede Schicht muss mit einer mechanischen Befestigungsvorrichtung am Untergrund gesichert werden (z. B. HAMMER STAPLER, HAND STAPLER o PNEU STAPLER). Außerdem empfiehlt es sich, die Folien auch bei Kopfverbindungen mindestens 30 cm zu überlagern. Für eine korrekte Luft- und Wasserdichtheit empfiehlt sich die Verwendung von EASY BAND, SPEEDY BAND, FLEXI BAND, FLEXI BAND UV, SOLID BAND, PLASTER BAND, SMART BAND, FACADE BAND UV, FRONT BAND UV, FRONT BAND UV 210, DOUBLE BAND, SUPRA BAND, BUTYL BAND, OUTSIDE GLUE, FIRE SEALING, FIRE STRIPE während bei rauen Oberflächen der Einsatz von PRIMER in Betracht gezogen werden sollte, zusätzlich zu FLEXI BAND, PRIMER SPAY, PRIMER .

Zusammensetzung TRASPIR 3D COAT TT

Schutzschicht PP-Vlies
3D-Gewebe Dreidimensionale PP-Matte
OBERE SCHICHT PP-Vlies
ZWISCHENSCHICHT Atmungsaktive PP-Folie
UNTERE SCHICHT PP-Vlies

Zusammensetzung 3D NET

3D-Gewebe Dreidimensionale PP-Matte
