ALUMEGA
SCHARNIERVERBINDER FÜR PFOSTEN UND BALKEN

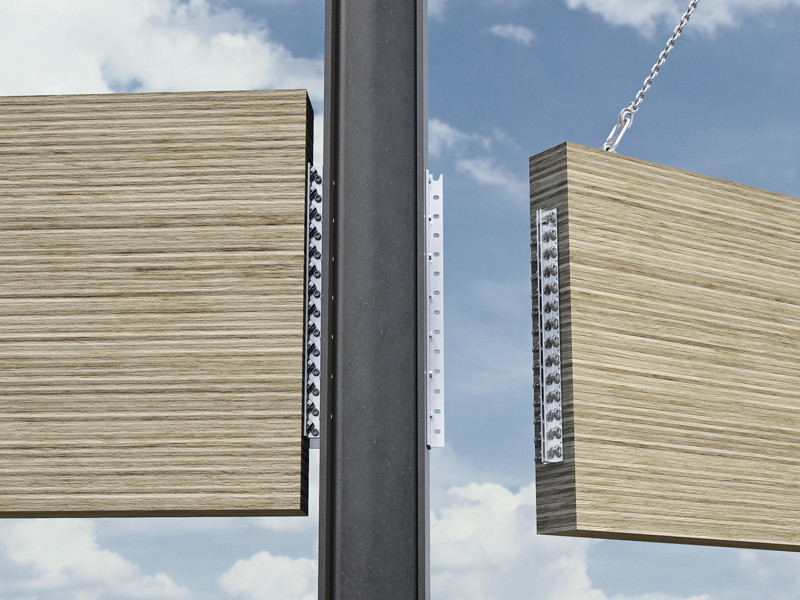

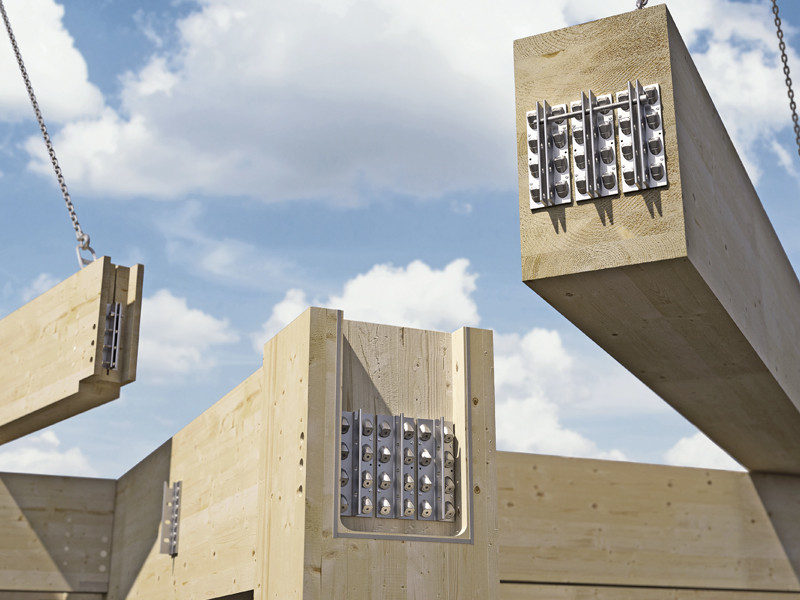

Der Verbinder ALUMEGA standarisiert Balken-Balken- sowie Balken-Stütze-Verbindungen der Systeme Pfosten und Balken auch bei großen Spannweiten.
Der Scharnierverbinder ALUMEGA ermöglicht das theoretische Verhalten, das bei der Bemessung von Holz-Holz-Verbindungen angenommen wird:
- Er wirkt als Scharnierverbindung, die eine freie Drehung des Balkens an den Enden ermöglicht
- Bei Erdbeben oder Wind folgt die Verbindung der Drehung der Stütze, wodurch die Scherfestigkeit gegenüber von der Decke ausgehenden Gravitationslasten erhalten bleibt und strukturelle Schäden reduziert werden.

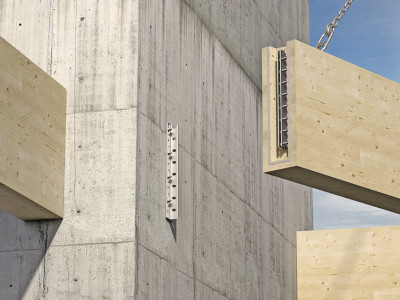

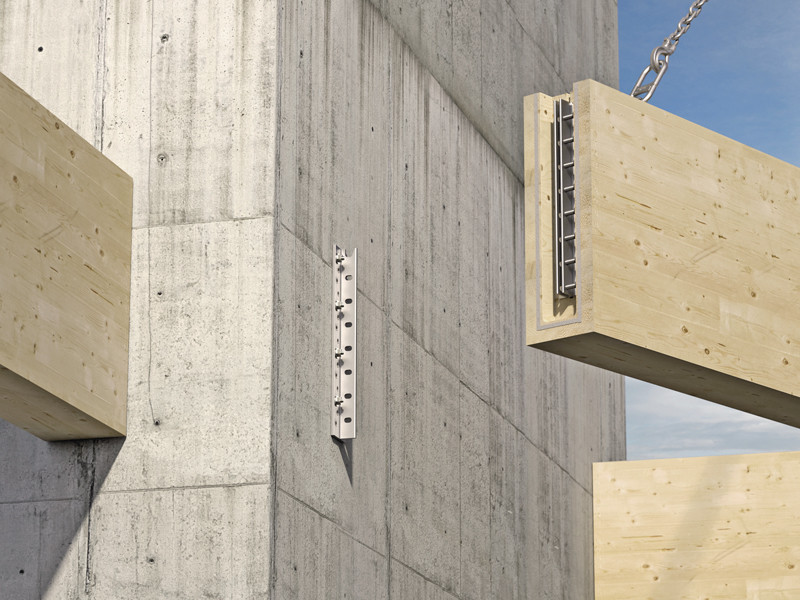

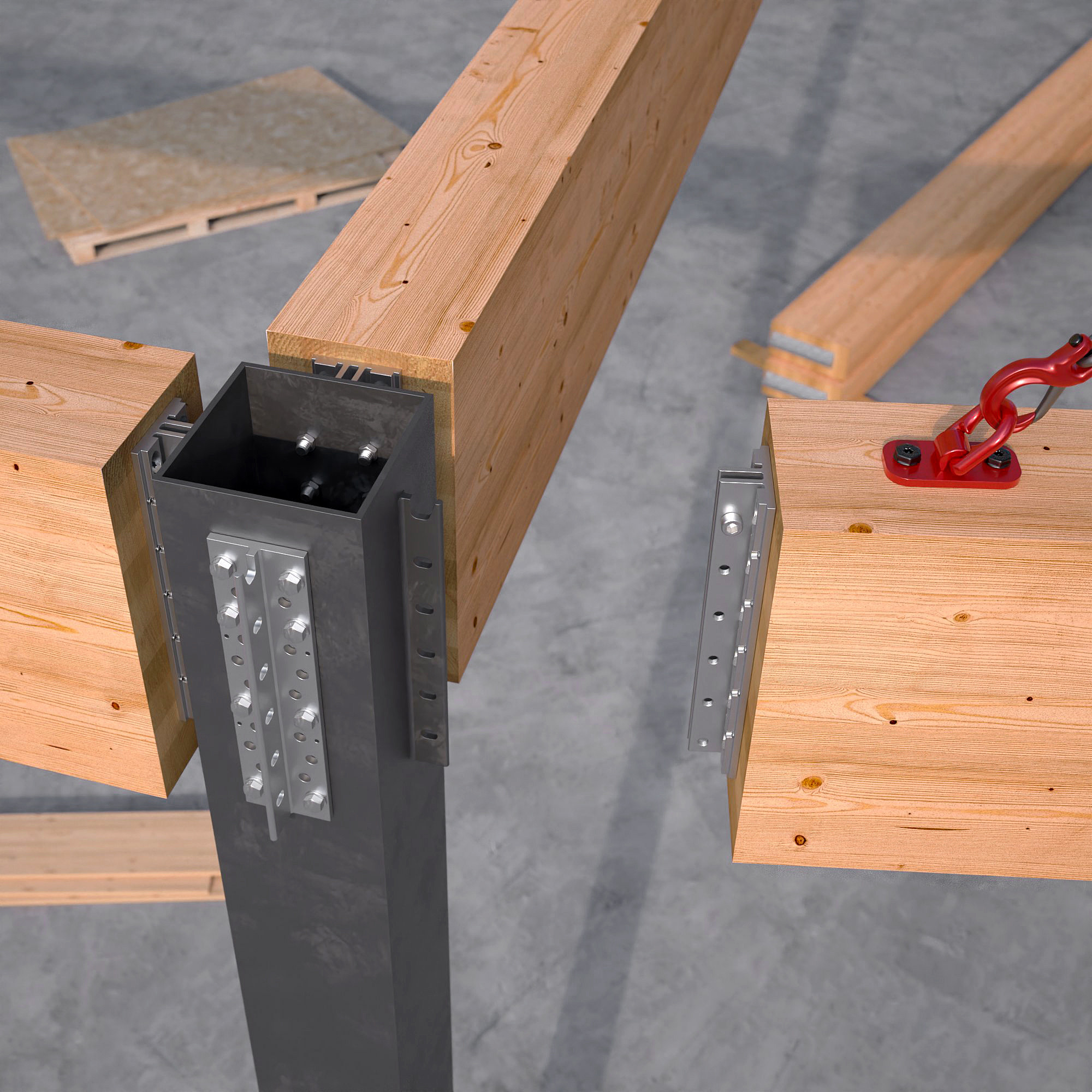

- Da die Anbringung mehrerer Module nebeneinander möglich ist, können alle Verbindungen auf Holz, Beton und Stahl gelöst werden
Beschreibung
ALUMEGA: Montagetoleranz und Rotationsfähigkeit.
Der Verbinder mit der größten Montagetoleranz im Vergleich zu allen auf dem Markt erhältlichen Hochleistungsverbindern:
• Dank der horizontalen Langlöcher kann ALUMEGA 8 mm (+-4mm) in axialer Richtung gleiten
• Die spezielle Geometrie ermöglicht eine seitliche Toleranz senkrecht zum Nebenträger
• Nach einem strengen Regulierungsverfahren wurde es gemäß ETA-23/0824 geprüft und zertifiziert
Dank der Langlöcher eignet sich die Verbindung ideal zur Verhinderung von seismischen Schäden. Das statische Scharnierverhalten vermeidet Biegemomente an den Auflagen, die aufgrund einer Durchbiegung des Balkens entstehen.
ALUMEGA: vorinstallierbar und einfach zu montieren.
Die obere Senkung ermöglicht die Verwendung eines Bolzens als Positionierhilfe Die Verbindung kann im Werk vormontiert und auf der Baustelle mit einfachen Stahlbolzen fertiggestellt werden.
Technische Dokumentation
-
Technisches Datenblatt
-
ETA-Zertifizierung
-
Leistungserklärung (DOP)
-
CAD File
-
BIM.ifc File
-
BIM.rfa File
-
Tabellenkalkulationsprogramm Alumega_calculator - ALUMEGA wird in Deutschland nur in Kombination mit VGU DE verkauft
-
Verlegungsanleitungen (Alumega HV - JV)
-
Installationsanleitung (JIGALUMEGA)

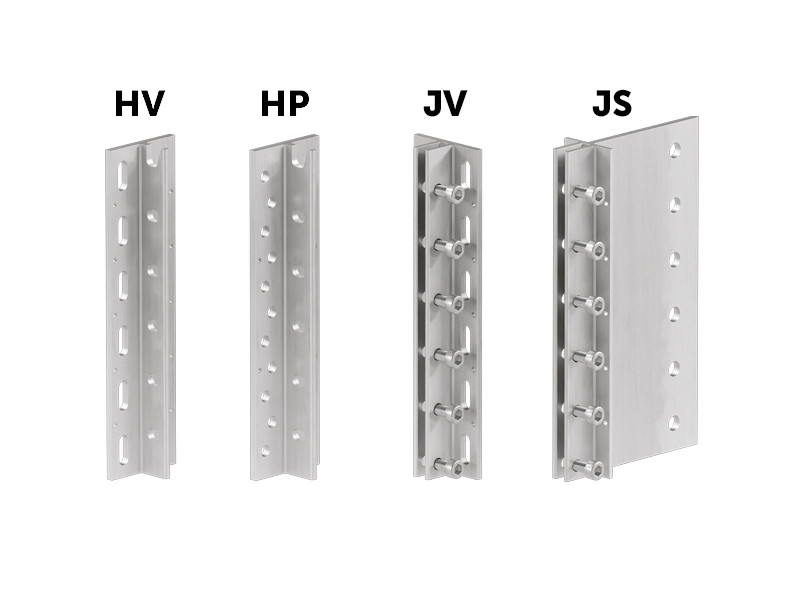

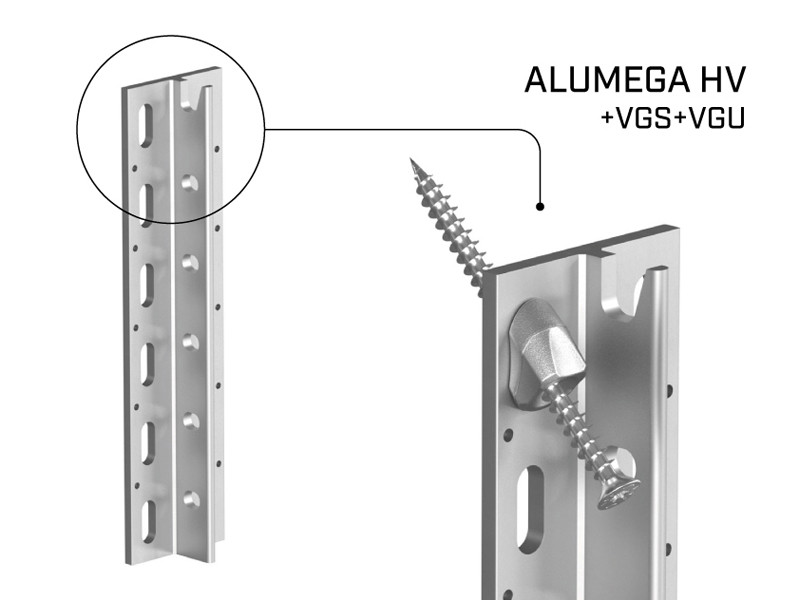

HV – VERBINDER FÜR HAUPTTRÄGER (HEADER) FÜR HOLZ MIT GENEIGTEN SCHRAUBEN
| ART.-NR. | B
[mm]
|
P
[mm]
|
H
[mm]
|
Stk. |
|---|---|---|---|---|
| ALUMEGA240HV | 95 | 50 | 240 | 1 |
| ALUMEGA360HV | 95 | 50 | 360 | 1 |
| ALUMEGA480HV | 95 | 50 | 480 | 1 |
| ALUMEGA600HV | 95 | 50 | 600 | 1 |
| ALUMEGA720HV | 95 | 50 | 720 | 1 |
| ALUMEGA840HV | 95 | 50 | 840 | 1 |

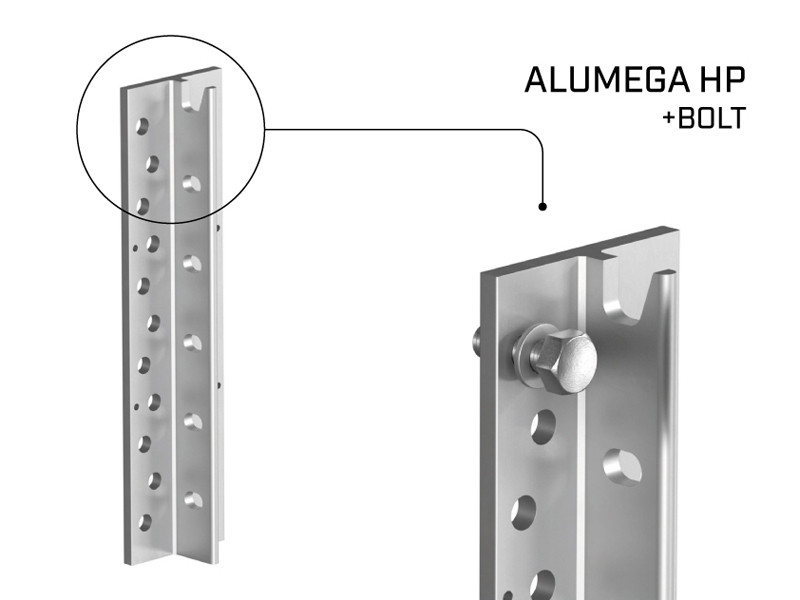

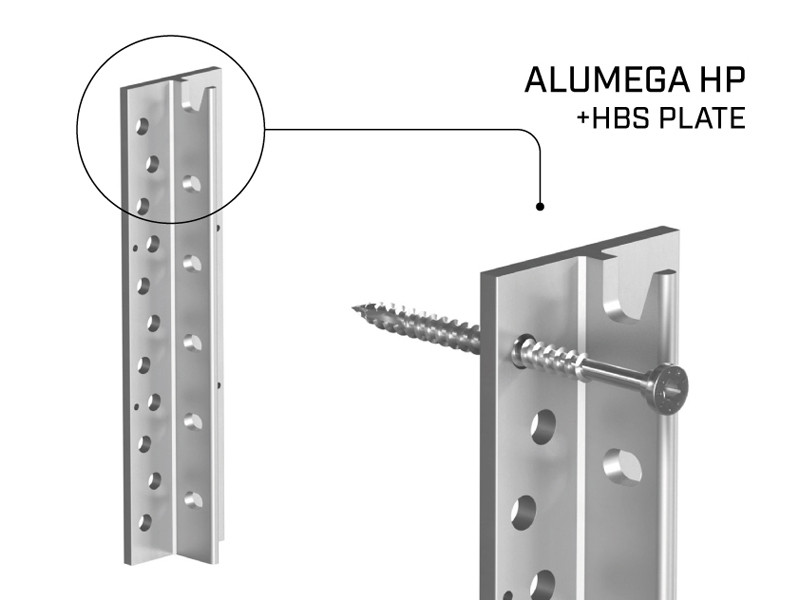

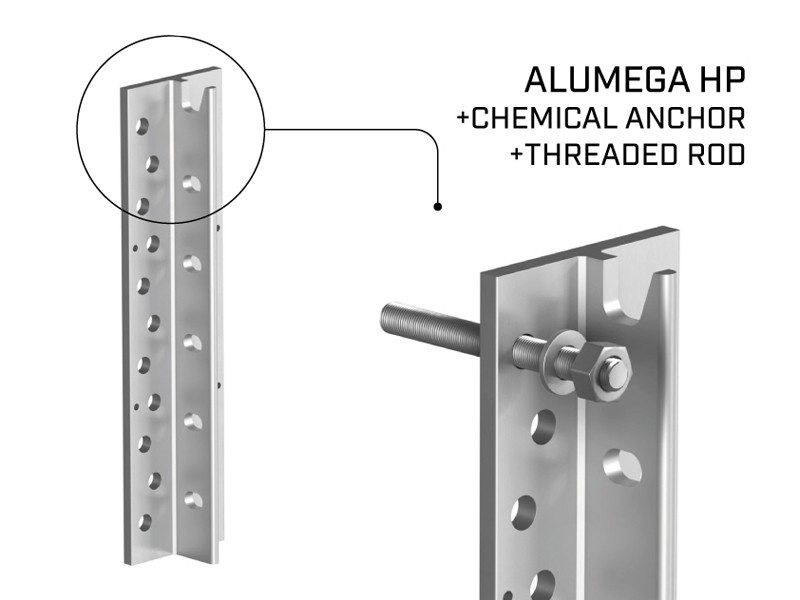

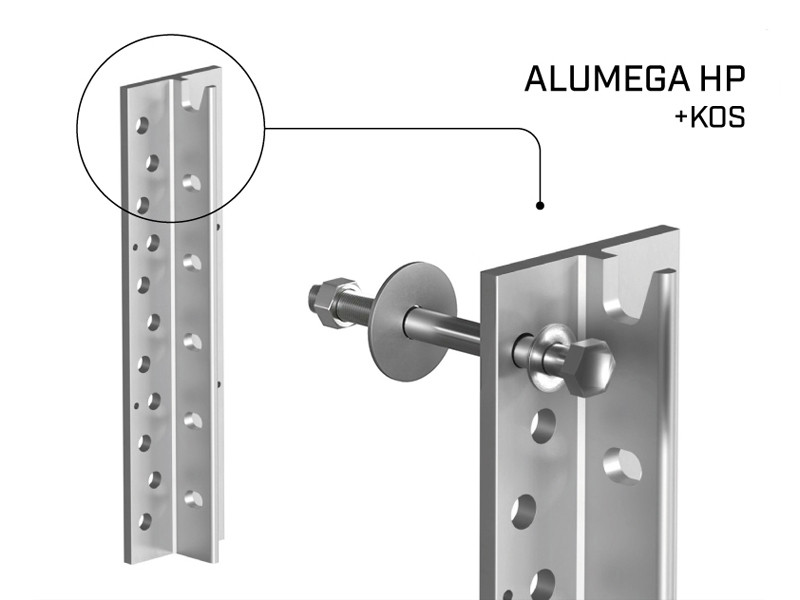

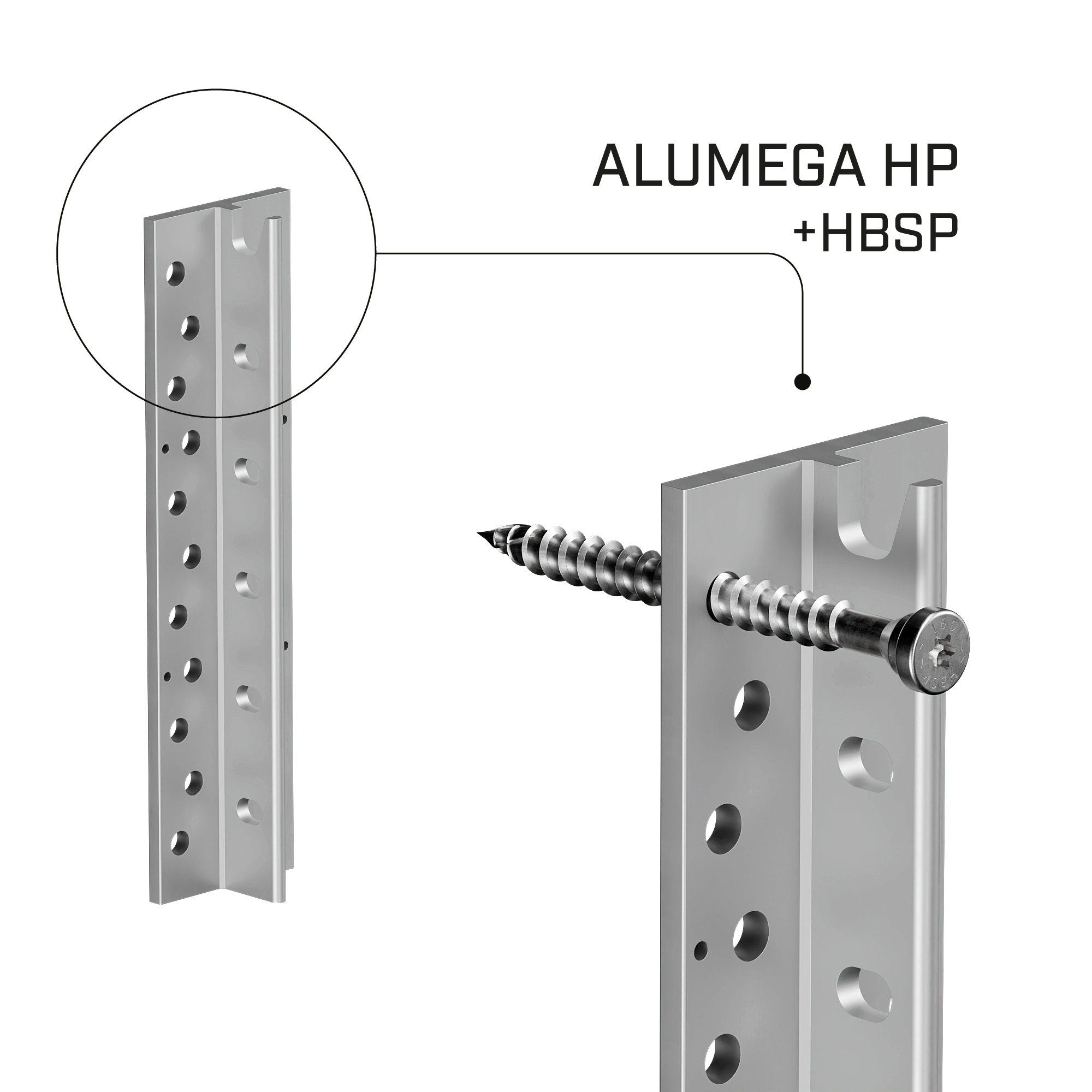

HP – VERBINDER FÜR HAUPTTRÄGER (HEADER) FÜR HOLZ, BETON UND STAHL
| ART.-NR. | B
[mm]
|
P
[mm]
|
H
[mm]
|
Stk. |
|---|---|---|---|---|
| ALUMEGA240HP | 95 | 50 | 240 | 1 |
| ALUMEGA360HP | 95 | 50 | 360 | 1 |
| ALUMEGA480HP | 95 | 50 | 480 | 1 |
| ALUMEGA600HP | 95 | 50 | 600 | 1 |
| ALUMEGA720HP | 95 | 50 | 720 | 1 |
| ALUMEGA840HP | 95 | 50 | 840 | 1 |

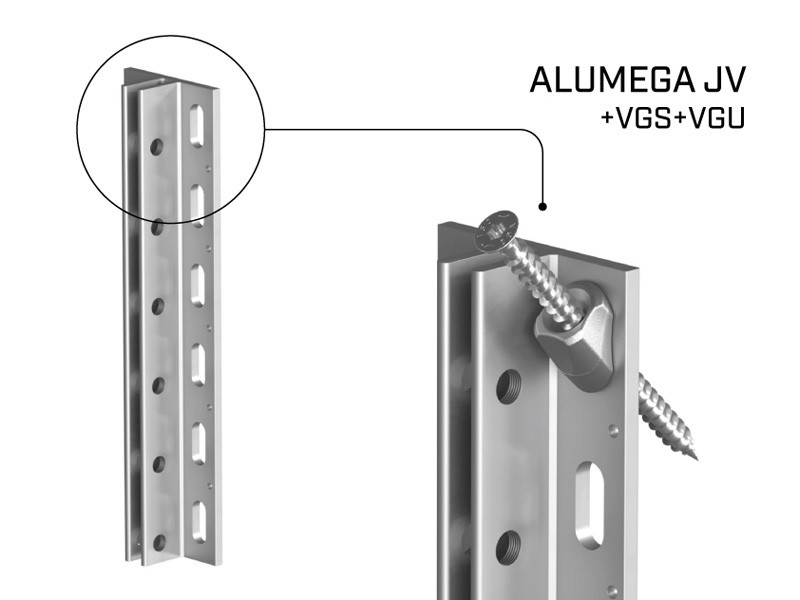

JV - VERBINDER FÜR BALKEN (JOIST) MIT GENEIGTEN SCHRAUBEN
| ART.-NR. | B
[mm]
|
P
[mm]
|
H
[mm]
|
Stk. |
|---|---|---|---|---|
| ALUMEGA240JV | 95 | 49 | 240 | 1 |
| ALUMEGA360JV | 95 | 49 | 360 | 1 |
| ALUMEGA480JV | 95 | 49 | 480 | 1 |
| ALUMEGA600JV | 95 | 49 | 600 | 1 |
| ALUMEGA840JV | 95 | 49 | 840 | 1 |

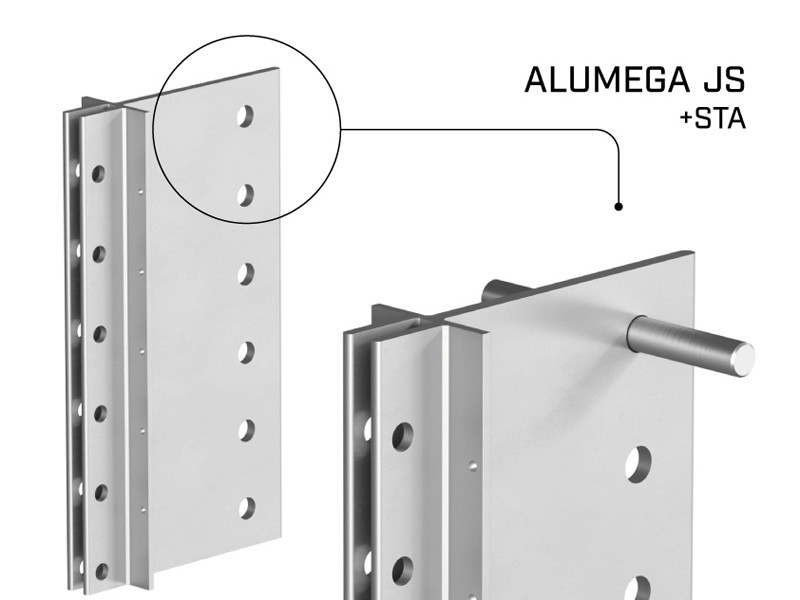

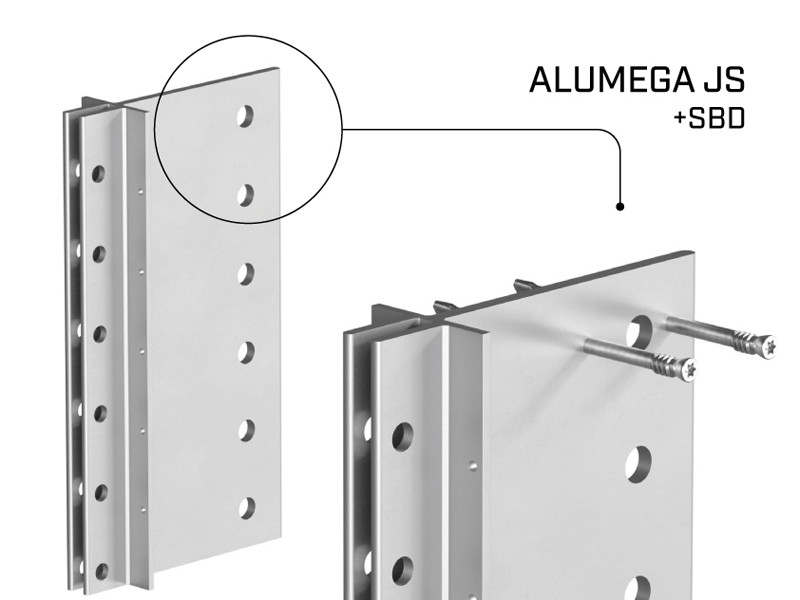

JS – VERBINDER FÜR BALKEN (JOIST) MIT STABDÜBELN STA/SBD
| ART.-NR. | B
[mm]
|
P
[mm]
|
H
[mm]
|
Stk. |
|---|---|---|---|---|
| ALUMEGA240JS | 68 | 49 | 240 | 1 |
| ALUMEGA360JS | 68 | 49 | 360 | 1 |
| ALUMEGA480JS | 68 | 49 | 480 | 1 |
| ALUMEGA600JS | 68 | 49 | 600 | 1 |
| ALUMEGA720JS | 68 | 49 | 720 | 1 |
| ALUMEGA840JS | 68 | 49 | 840 | 1 |
MEGABOLT - ZYLINDERKOPFSCHRAUBE MIT INNENSECHSKANT
| ART.-NR. | d
[mm]
|
L
[mm]
|
Stk. |
|---|---|---|---|
| MEGABOLT12030 | 12 | 30 | 100 |
| MEGABOLT12150 | 12 | 150 | 50 |
| MEGABOLT12270 | 12 | 270 | 25 |
SECHSKANTSCHLÜSSEL 10 mm
| ART.-NR. | d₁
[mm]
|
L
[mm]
|
Stk. |
|---|---|---|---|
| HEX10L234 | 10 | 234 | 1 |
JIG ALUMEGA
| ART.-NR. | Beschreibung | Stk. |
|---|---|---|
| JIGALUMEGA10 | 82 (1J) - 97 (1H) | 1 |
| JIGALUMEGA22 | 94 (2J) - 109 (2H) | 1 |
