  5. TITAN V

WINKELVERBINDER FÜR SCHER- UND ZUGKRÄFTE

TITAN V

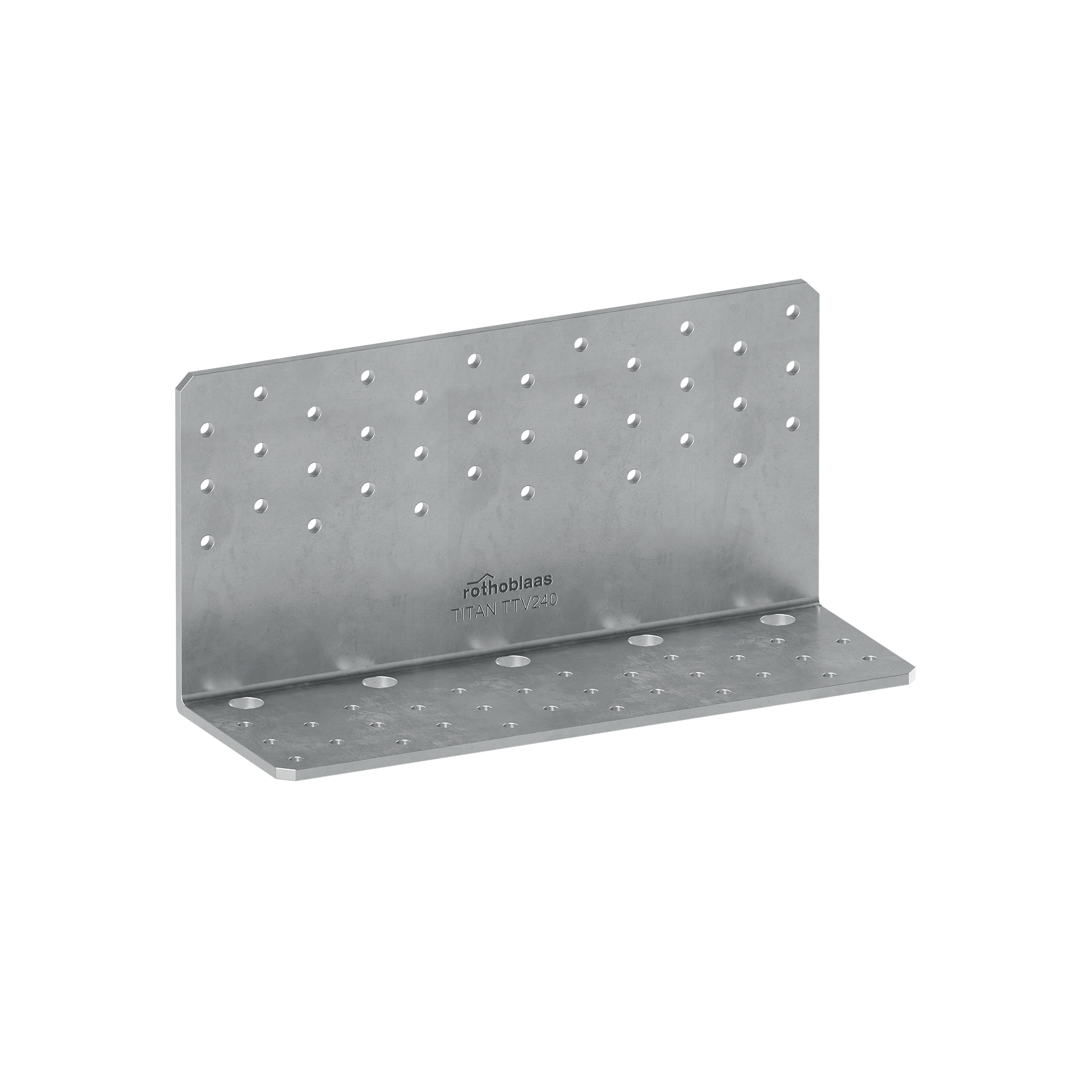

TITAN V ist der ideale Winkelverbinder für Holz bei Holz-Holz-Verbindungen auf Brettsperrholz.

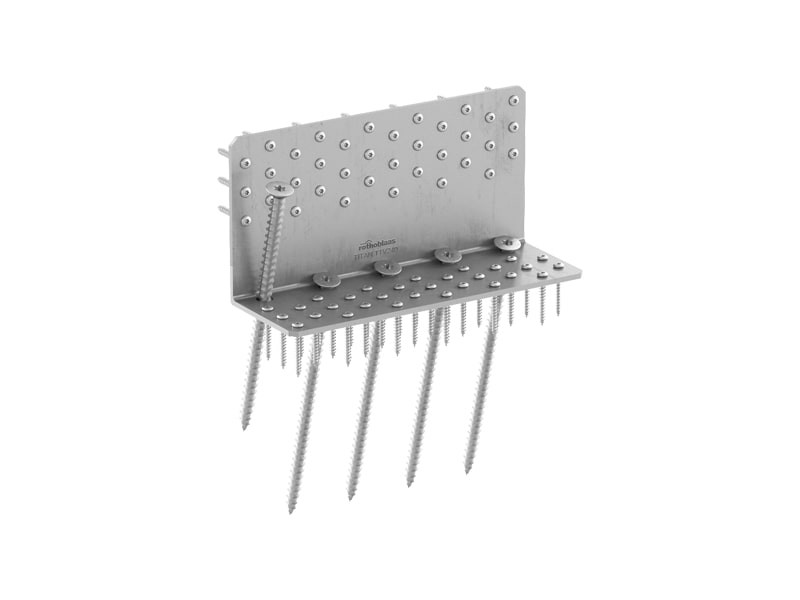

Die geneigten Vollgewindeschrauben VGS Ø11 bieten eine außergewöhnliche Festigkeit und ermöglichen die Befestigung von Geschosswänden auch bei unterschiedlicher Stärke.

Video

WINKELVERBINDER FÜR HOLZ TITAN V, ÜBERRAGENDE SCHER- UND ZUGFESTIGKEIT IN EINER EINZIGEN LÖSUNG

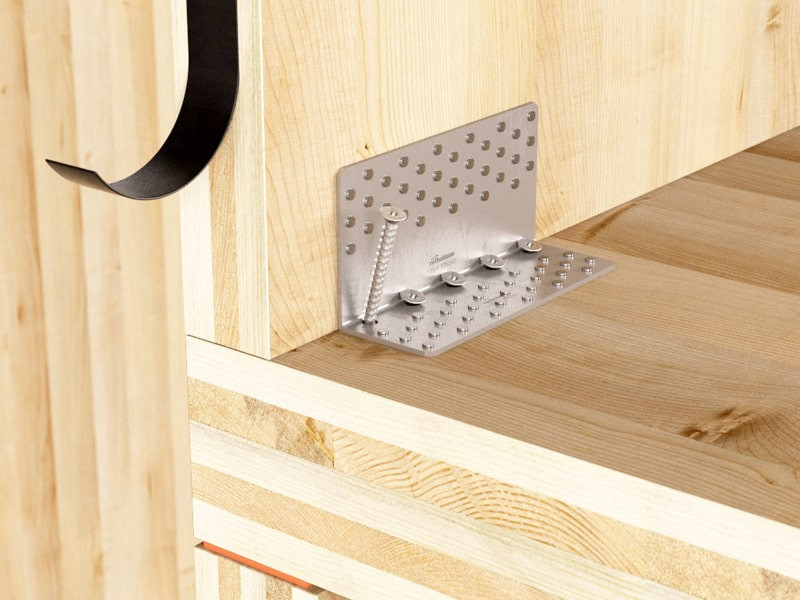

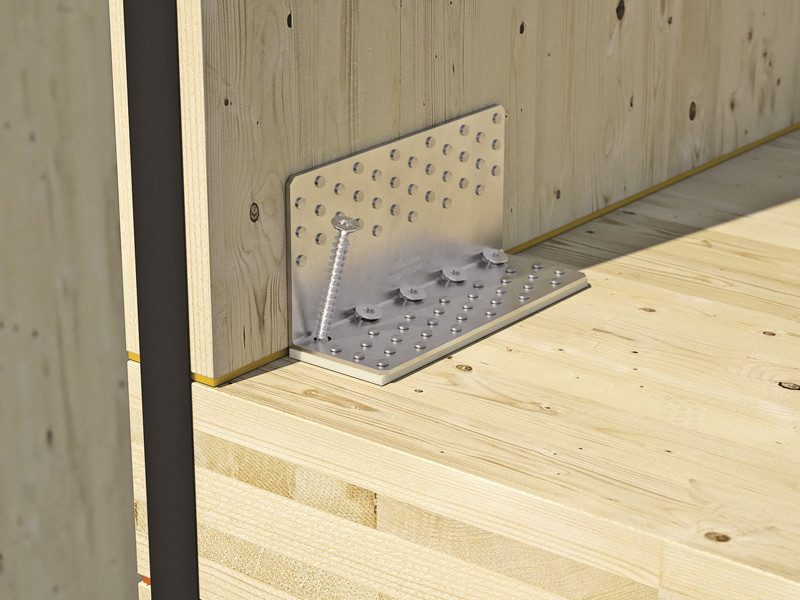

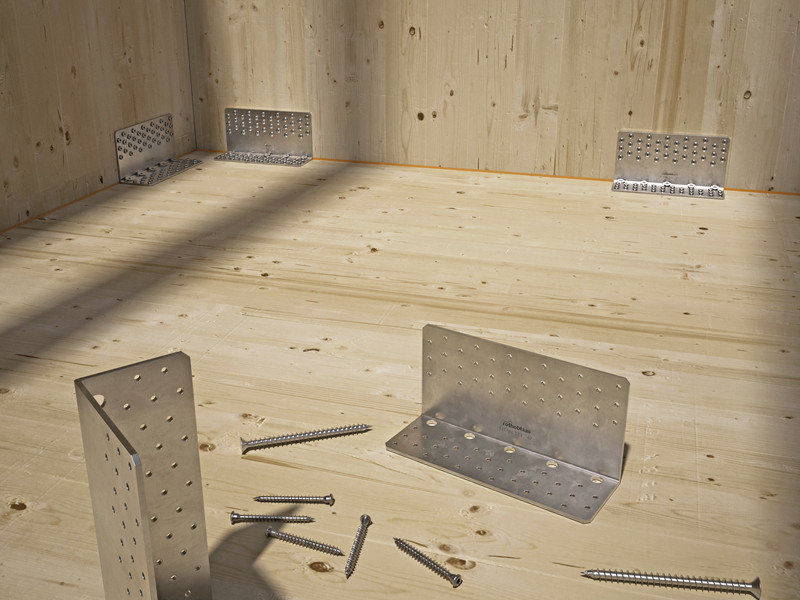

Der Winkelverbinder TITAN V ist die perfekte Antwort, wenn hohe Scher- und Zugfestigkeit in nur einem System gefordert ist. Ideal auf Holz-Holz-Verbindungen sowohl als Druckplatte für Zuganker an den Enden der Wände als auch als scherfester Winkelverbinder entlang der Wände.

Die geringe Höhe des vertikalen Flansches erlaubt die Integration und das Verbergen des Winkelverbinders im Decken-Paket, um aus optischen Gründen bei sichtverbauten Platten einen verdeckten Effekt zu erzielen. Bei Holz garantiert der Winkelverbinder TTV eine außergewöhnliche Zugfestigkeit (R1,k bis 101,0 kN) und Scherfestigkeit (R2,k bis 59,7 kN).

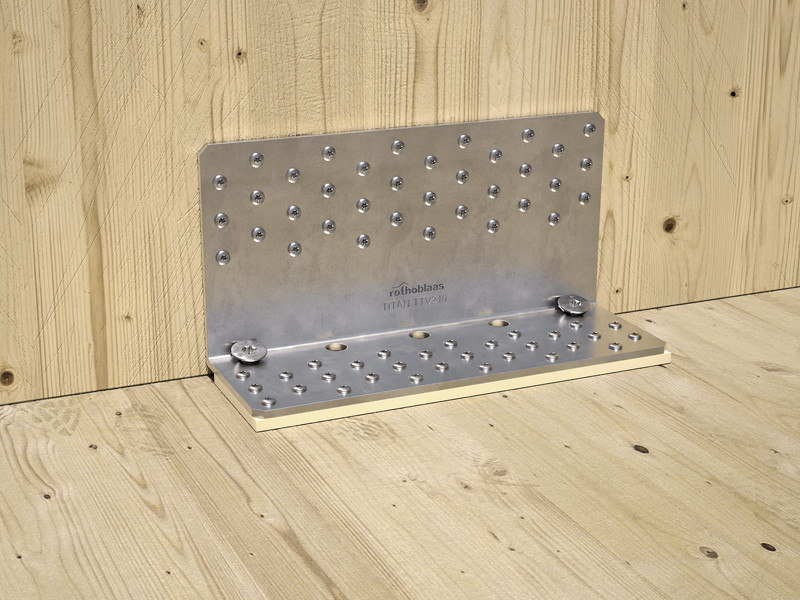

Berechnete, geprüfte und zertifizierte Werte auch bei Teilausnagelung und mit zwischengelegten schallabsorbierenden Profilen. Aus Kohlenstoffstahl mit galvanischer Verzinkung hergestellt, eignet er sich hervorragend für Holz-Holz-Scher- und Zugverbindungen auf Brettsperrholz, Furnierschichtholz, Massiv- und Brettschichtholz.

Technische Dokumentation

Technisches Datenblatt
ETA-Zertifizierung
Leistungserklärung (DOP) Herunterladen
CAD File
BIM.ifc File
BIM.rfa File

TITAN V - TTV

ART.-NR. B
[mm]
P
[mm]
H
[mm]
s
[mm]
Stk.
TTV240 240 83 120 4 10
