EDELSTAHLSCHRAUBEN HOLZ MIT SENKKOPF 60° FÜR SAURE HÖLZER UND AUSSENFASSADEN SHS AISI410
Edelstahlschrauben Holz SHS AISI410: martensitischer Stahl für Außenbereich auf sauren Hölzern, Fassaden sowie Fenstern und Türen

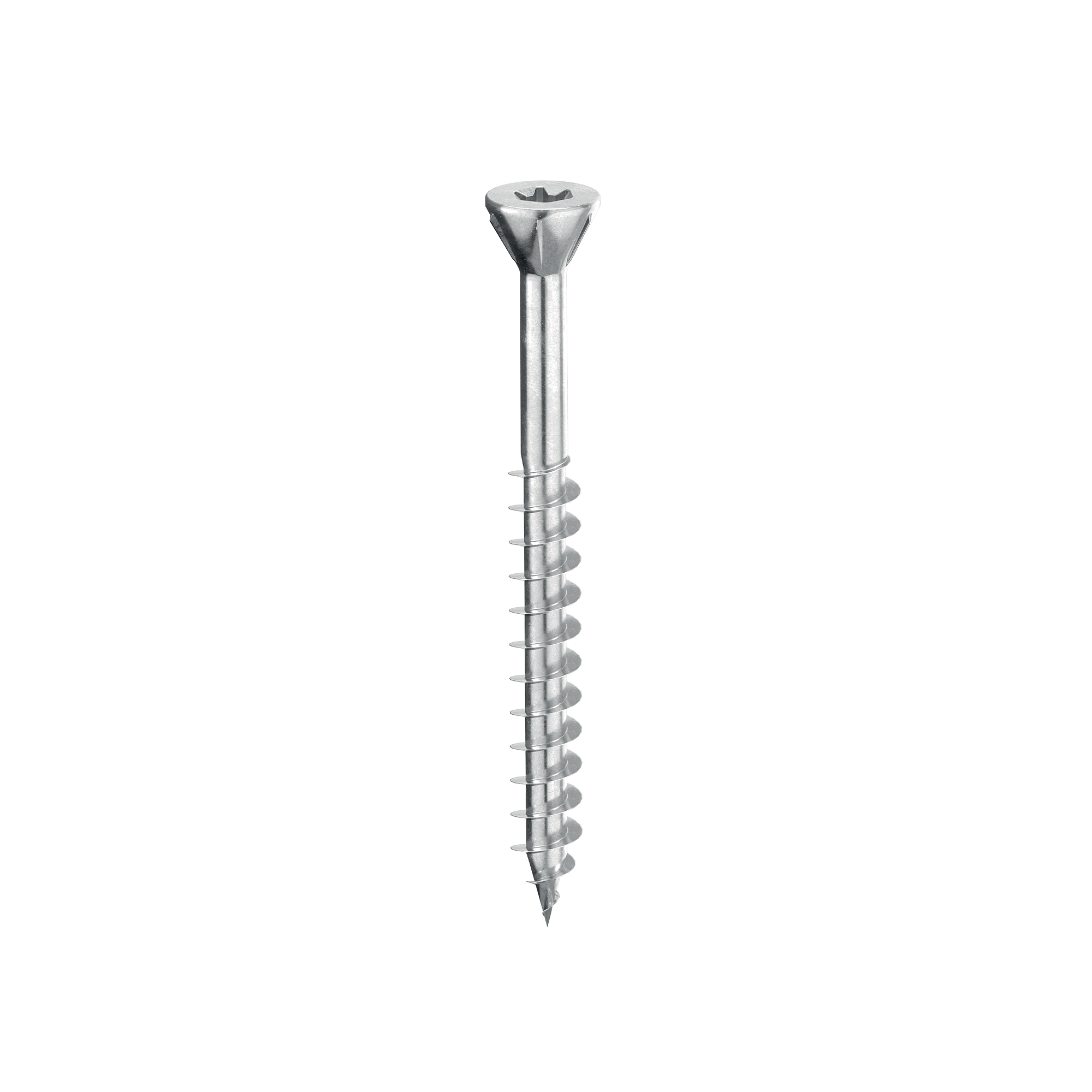

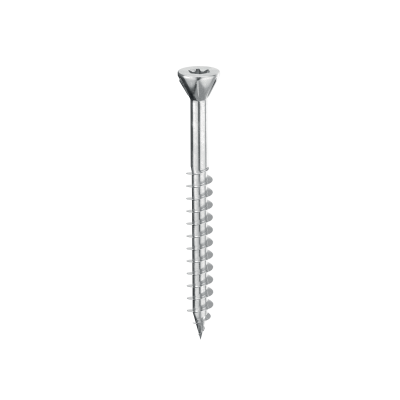

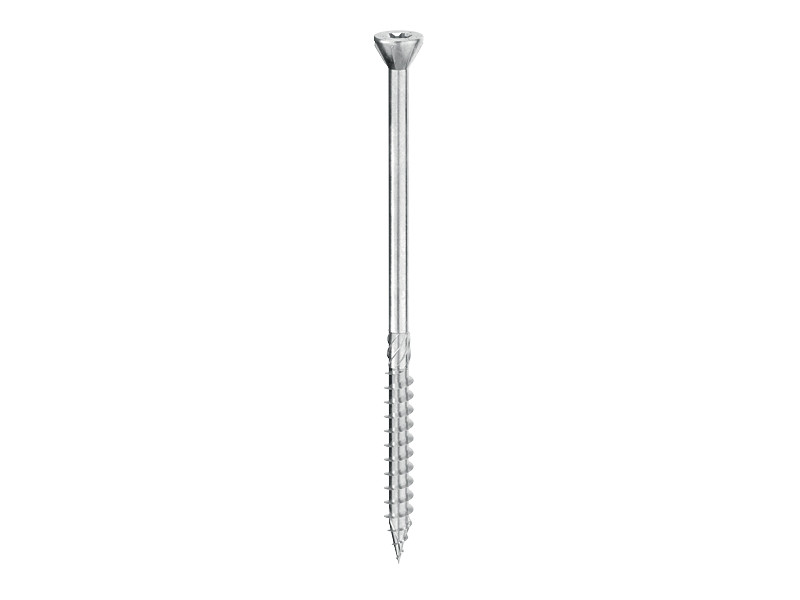

Die Edelstahlschrauben Holz SHS AISI410 sind aus martensitischem
Edelstahl AISI 410 gefertigt. Dieser Edelstahltyp bietet die höchsten mechanischen Leistungen. Diese Eigenschaft macht sie zur idealen Wahl für Anwendungen im Außenbereich auf sauren Hölzern wie Traubeneiche, Kastanie, Eiche, Douglasie und Strandkiefer (pH < 4); Umgebungen, in denen die Schrauben aus Kohlenstoffstahl durch Reaktion mit Tanninen korrodieren.

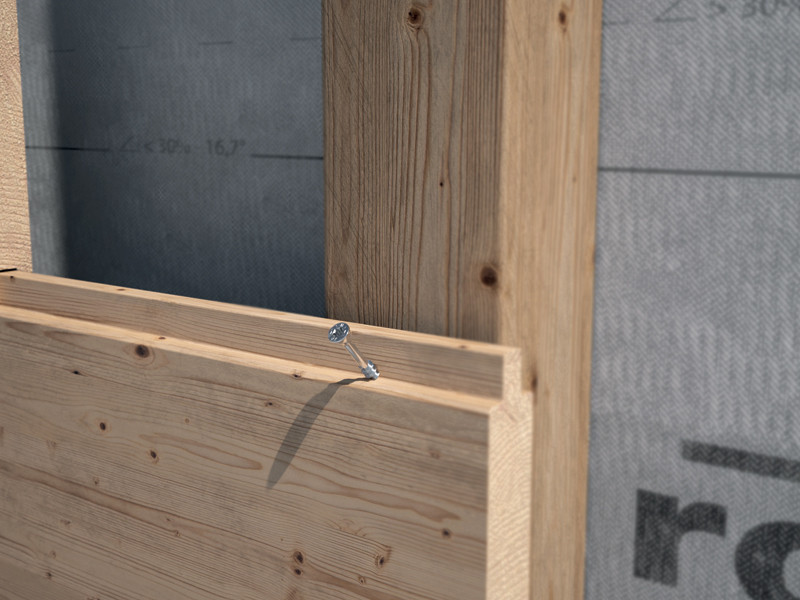

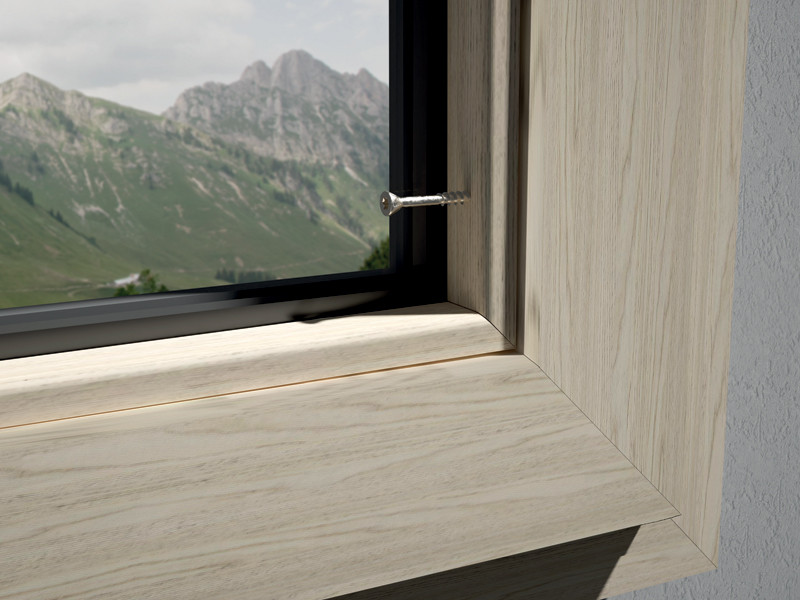

Der 60°-Senkkopf und die Spitze 3 THORNS ermöglichen ein präzises Einsenken ohne Rissbildung im Holz, selbst bei geringen Materialstärken: Die Version Ø 3,5 mm ist ideal für die Befestigung von Nut-Feder-Brettern und -Schalungen, während die Versionen Ø 6 und Ø 8 mm für Konstruktionen mit sauren und hochdichten Hölzern im Außenbereich ausgelegt sind. Auch für die Befestigung von Fassaden und Rahmen von Fenstern und Türen geeignet.

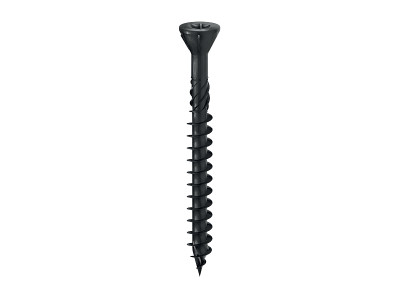

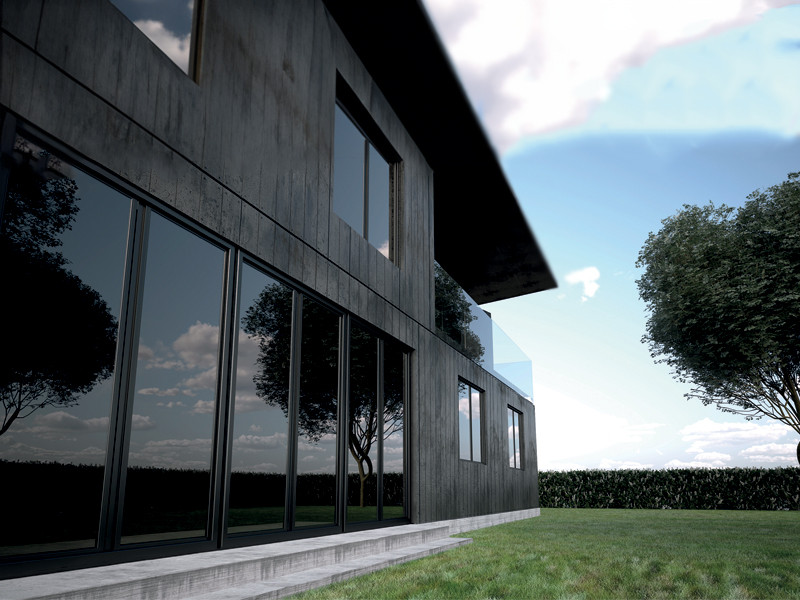

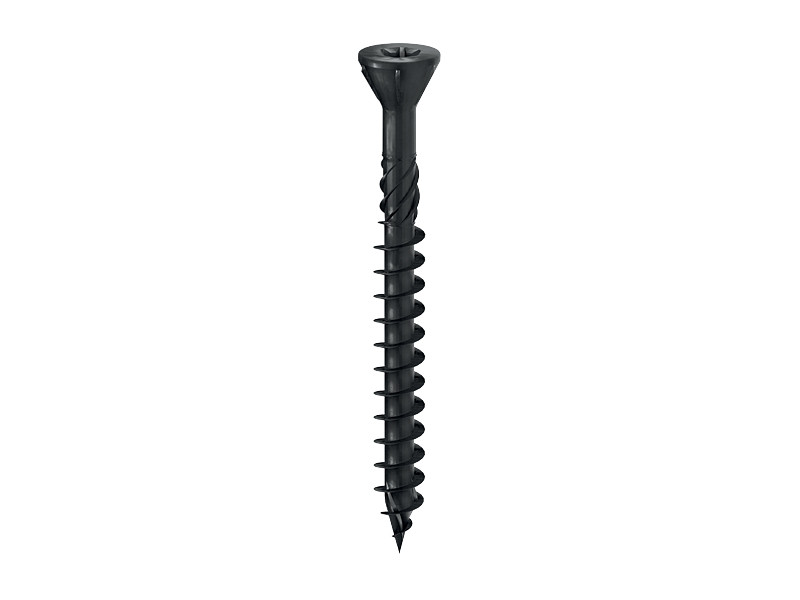

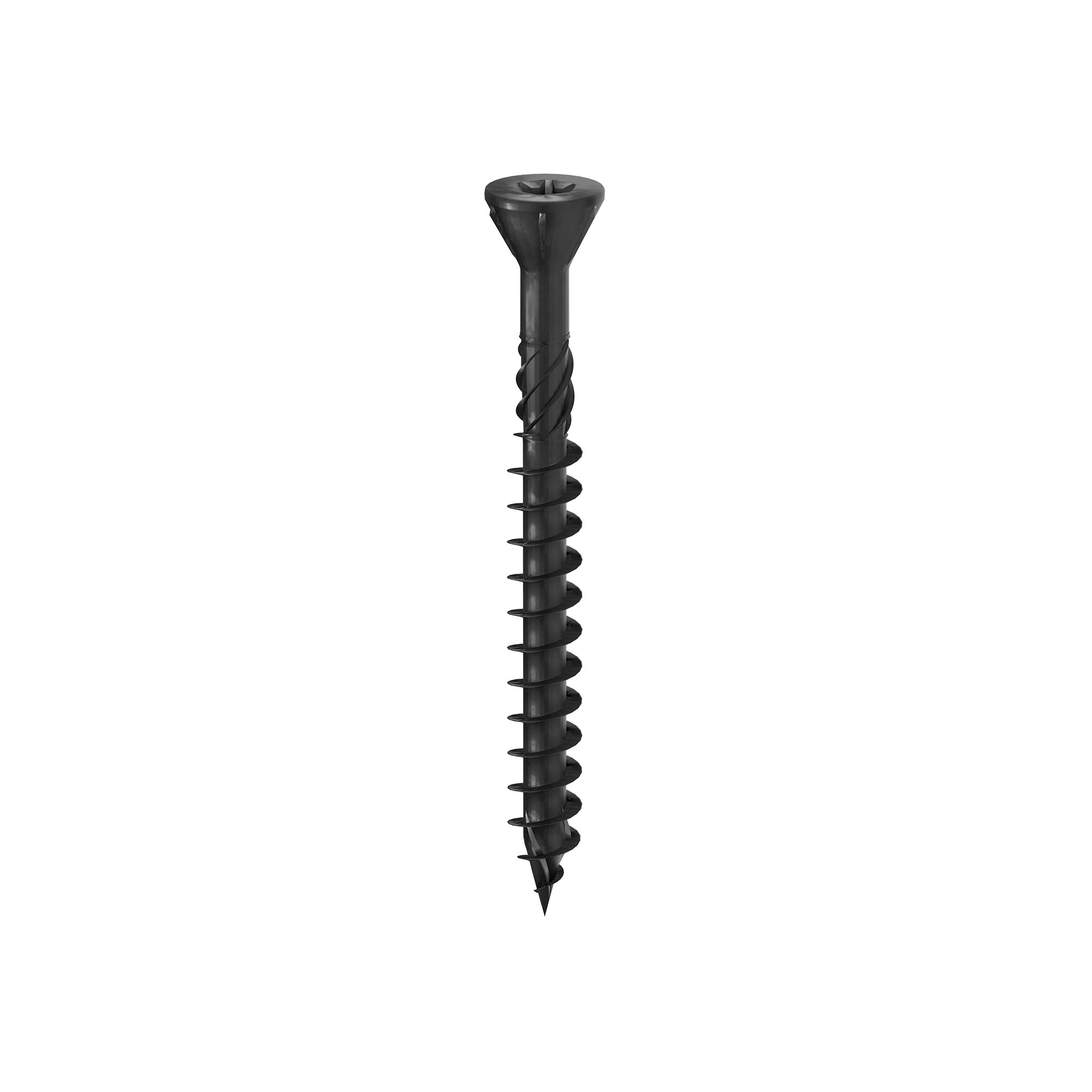

Die schwarze Ausführung SHS N AISI410 wurde speziell auf Fassaden aus karbonisiertem Holz (Charred Wood) abgestimmt und garantiert dauerhaft eine ansprechende Ästhetik sowie hohe Korrosionsbeständigkeit. Erhältlich in den Nutzungsklassen SC1, SC2 und SC3, Zertifizierung CE ETA-11/0030. Geeignet für den Außenbereich, jedoch fernab von aggressiven Stoffen wie Chloriden und Sulfiden. Bit im Lieferumfang enthalten.
SHS AISI410: hohe mechanische Leistung, 60°-Geometrie und vollständiges Sortiment für jede Anwendung auf Holz
Der martensitische Stahl AISI 410 unterscheidet die SHS AISI410 von Produkten aus anderen Edelstählen: Im Vergleich zum austenitischen A2 (AISI304) garantiert er höhere mechanische Festigkeit – d. h. eine Zugfestigkeit bis 20,1 kN und ein Fließmoment von bis zu 20,1 Nm beim Durchmesser 8 mm – und bewahrt gleichzeitig eine angemessene Korrosionsbeständigkeit für küstenferne Außenbereiche.

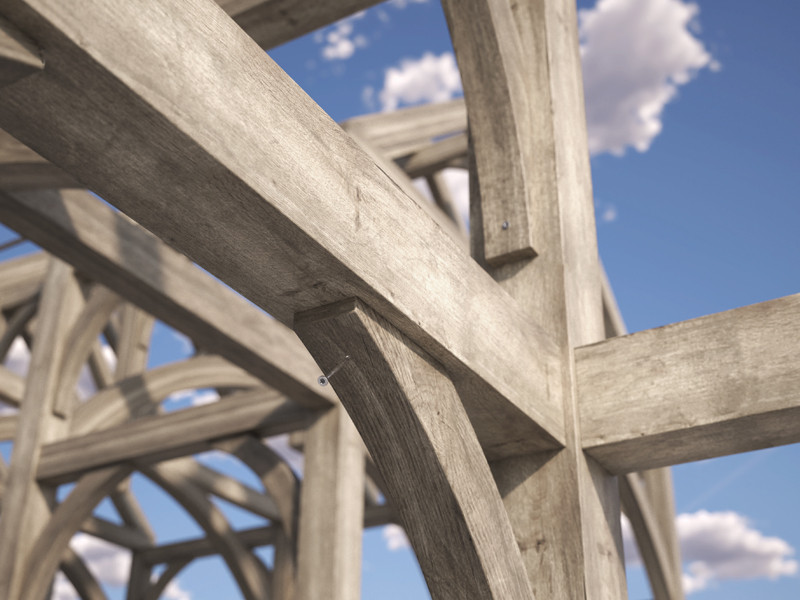

Die Durchmesser Ø 6 und Ø 8 mm decken statisch tragende Verbindungen bei sauren Hölzern wie Eiche (pH ~3,9), europäische Kastanie (pH 3,4–3,7) und Douglasie (pH 3,3–5,8) ab: Die charakteristischen Werte für den Gewindeauszugswiderstand erreichen 8,08 kN bei der Version Ø 8×160-280 mm entsprechend EN 1995:2014, in Übereinstimmung mit ETA-11/0030. Für den nordamerikanischen Markt ist sie zudem nach ELC-4645 / ESR-4645 zertifiziert.
Die schwarze Variante SHS N AISI410 wurde speziell für Charred Wood entwickelt: Die schwarze Beschichtung ist perfekt auf Fassaden aus karbonisiertem Holz abgestimmt und gewährleistet eine langfristige optische Beständigkeit. Für die Douglasie müssen die Mindestabstände parallel zur Faser mit dem Koeffizienten 1,5 gemäß EN 1995:2014 multipliziert werden. Die Edelstahlschraube mit kleinem Kopf SHS AISI410 ist mit den Durchmessern 3,5 bis 8 mm und Längen von 40 bis 280 mm erhältlich, um alle Befestigungsanforderungen von Holz im Außenbereich zu erfüllen.
Welche Edelstahlschrauben für Holz im Außenbereich bei sauren Hölzern wie Eiche und Kastanie?
Für saure Hölzer im Außenbereich (pH < 4), wie Traubeneiche, Kastanie, Eiche und Douglasie, ist die SHS AISI410 die erste Wahl: Der martensitische Stahl AISI 410 garantiert eine angemessene chemische Beständigkeit – im Gegensatz zu Schrauben aus verzinktem Kohlenstoffstahl, die durch Reaktion mit Tanninen korrodieren.
AISI 410 ist martensitisch, nicht austenitisch wie A2 (AISI304) oder A4 (AISI316): Er bietet eine höhere mechanische Festigkeit als austenitische Stähle, jedoch eine geringere Chloridbeständigkeit. Daher eignet er sich für den Einsatz im Außenbereich fernab vom Meer, jedoch nicht in Meeres- oder Industrieumgebungen, in denen Chloride und Sulfide vorhanden sind.
Technische Dokumentation
-
Technisches Datenblatt
- Technisches Datenblatt Chinese
- Technisches Datenblatt Croatian
- Technisches Datenblatt Czech
- Technisches Datenblatt Dutch
- Technisches Datenblatt English Eurocode 5
- Technisches Datenblatt English Canada CSA-086
- Technisches Datenblatt English USA NDS
- Technisches Datenblatt Finnish
- Technisches Datenblatt French
- Technisches Datenblatt French Canada CSA-086
- Technisches Datenblatt German
- Technisches Datenblatt Greek
- Technisches Datenblatt Hungarian
- Technisches Datenblatt Italian
- Technisches Datenblatt Korean
- Technisches Datenblatt Latvia
- Technisches Datenblatt Norwegian
- Technisches Datenblatt Polish
- Technisches Datenblatt Portuguese
- Technisches Datenblatt Romanian
- Technisches Datenblatt Russian
- Technisches Datenblatt Slovak
- Technisches Datenblatt Slovenian
- Technisches Datenblatt Spanish
- Technisches Datenblatt Swedish
-
Leitfaden Mindestabstände
- Leitfaden Mindestabstände Chinese
- Leitfaden Mindestabstände English
- Leitfaden Mindestabstände French
- Leitfaden Mindestabstände German
- Leitfaden Mindestabstände Italian
- Leitfaden Mindestabstände Polish
- Leitfaden Mindestabstände Portuguese
- Leitfaden Mindestabstände Russian
- Leitfaden Mindestabstände Spanish
-
ICC-ES Evaluation report USA
-
ICC-ES Listing report CANADA
-
ETA-Zertifizierung
-
CAD File
SHS XS AISI410 - Ø3.5
| ART.-NR. | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d
[in]
|
L
[in]
|
b
[in]
|
TX | Stk. |
|---|---|---|---|---|---|---|---|---|---|
| SHS3540AS | - | 3.5 | 40 | 26 | 0.14 | 1 9/16'' | 1 1/32'' | TX10 | 500 |
| SHS3550AS | - | 3.5 | 50 | 34 | 0.14 | 1 15/16'' | 1 5/16'' | TX10 | 500 |
| SHS3560AS | - | 3.5 | 60 | 40 | 0.14 | 2 3/8'' | 1 9/16'' | TX10 | 500 |
SHS XS AISI410 - Ø4,5 - Ø5
| ART.-NR. | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d
[in]
|
L
[in]
|
b
[in]
|
TX | Stk. |
DOP/DOC
|
|---|---|---|---|---|---|---|---|---|---|---|
| SHS4550AS | - | 4.5 | 50 | 30 | 0.18 | 1 15/16'' | 1 3/16'' | TX20 | 200 | |
| SHS4560AS | - | 4.5 | 60 | 35 | 0.18 | 2 3/8'' | 1 3/8'' | TX20 | 200 | |
| SHS4570AS | - | 4.5 | 70 | 40 | 0.18 | 2 3/4'' | 1 9/16'' | TX20 | 200 | |
| SHS550AS | - | 5 | 50 | 24 | 0.2 | 1 15/16'' | 15/16'' | TX25 | 200 | |
| SHS560AS | - | 5 | 60 | 30 | 0.2 | 2 3/8'' | 1 3/16'' | TX25 | 200 | |
| SHS570AS | - | 5 | 70 | 35 | 0.2 | 2 3/4'' | 1 3/8'' | TX25 | 100 | |
| SHS580AS | - | 5 | 80 | 40 | 0.2 | 3 1/8'' | 1 9/16'' | TX25 | 100 | |
| SHS5100AS | - | 5 | 100 | 50 | 0.2 | 4'' | 1 15/16'' | TX25 | 100 |
SHS AISI410 - Ø6 - Ø8
| ART.-NR. | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d
[in]
|
L
[in]
|
b
[in]
|
TX | Stk. |
DOP/DOC
|
|---|---|---|---|---|---|---|---|---|---|---|
| SHS680AS | - | 6 | 80 | 40 | 0.24 | 3 1/8'' | 1 9/16'' | TX30 | 100 | |
| SHS6100AS | - | 6 | 100 | 50 | 0.24 | 4'' | 1 15/16'' | TX30 | 100 | |
| SHS6120AS | - | 6 | 120 | 60 | 0.24 | 4 3/4'' | 2 3/8'' | TX30 | 100 | |
| SHS6140AS | - | 6 | 140 | 75 | 0.24 | 5 1/2'' | 2 15/16'' | TX30 | 100 | |
| SHS6160AS | - | 6 | 160 | 75 | 0.24 | 6 1/4'' | 2 15/16'' | TX30 | 100 | |
| SHS6180AS | - | 6 | 180 | 75 | 0.24 | 7 1/8'' | 2 15/16'' | TX30 | 100 | |
| SHS6200AS | - | 6 | 200 | 75 | 0.24 | 8'' | 2 15/16'' | TX30 | 100 | |
| SHS8120AS | - | 8 | 120 | 60 | 0.32 | 4 3/4'' | 2 3/8'' | TX40 | 100 | |
| SHS8140AS | - | 8 | 140 | 60 | 0.32 | 5 1/2'' | 2 3/8'' | TX40 | 100 | |
| SHS8160AS | - | 8 | 160 | 80 | 0.32 | 6 1/4'' | 3 1/8'' | TX40 | 100 | |
| SHS8180AS | - | 8 | 180 | 80 | 0.32 | 7 1/8'' | 3 1/8'' | TX40 | 100 | |
| SHS8200AS | - | 8 | 200 | 80 | 0.32 | 8'' | 3 1/8'' | TX40 | 100 | |
| SHS8220AS | - | 8 | 220 | 80 | 0.32 | 8 5/8'' | 3 1/8'' | TX40 | 100 | |
| SHS8240AS | - | 8 | 240 | 80 | 0.32 | 9 1/2'' | 3 1/8'' | TX40 | 100 | |
| SHS8260AS | - | 8 | 260 | 80 | 0.32 | 10 1/4'' | 3 1/8'' | TX40 | 100 | |
| SHS8280AS | - | 8 | 280 | 80 | 0.32 | 11'' | 3 1/8'' | TX40 | 100 |
