VERSCHIEDENE WINKEL
WBO - WVS - WHO

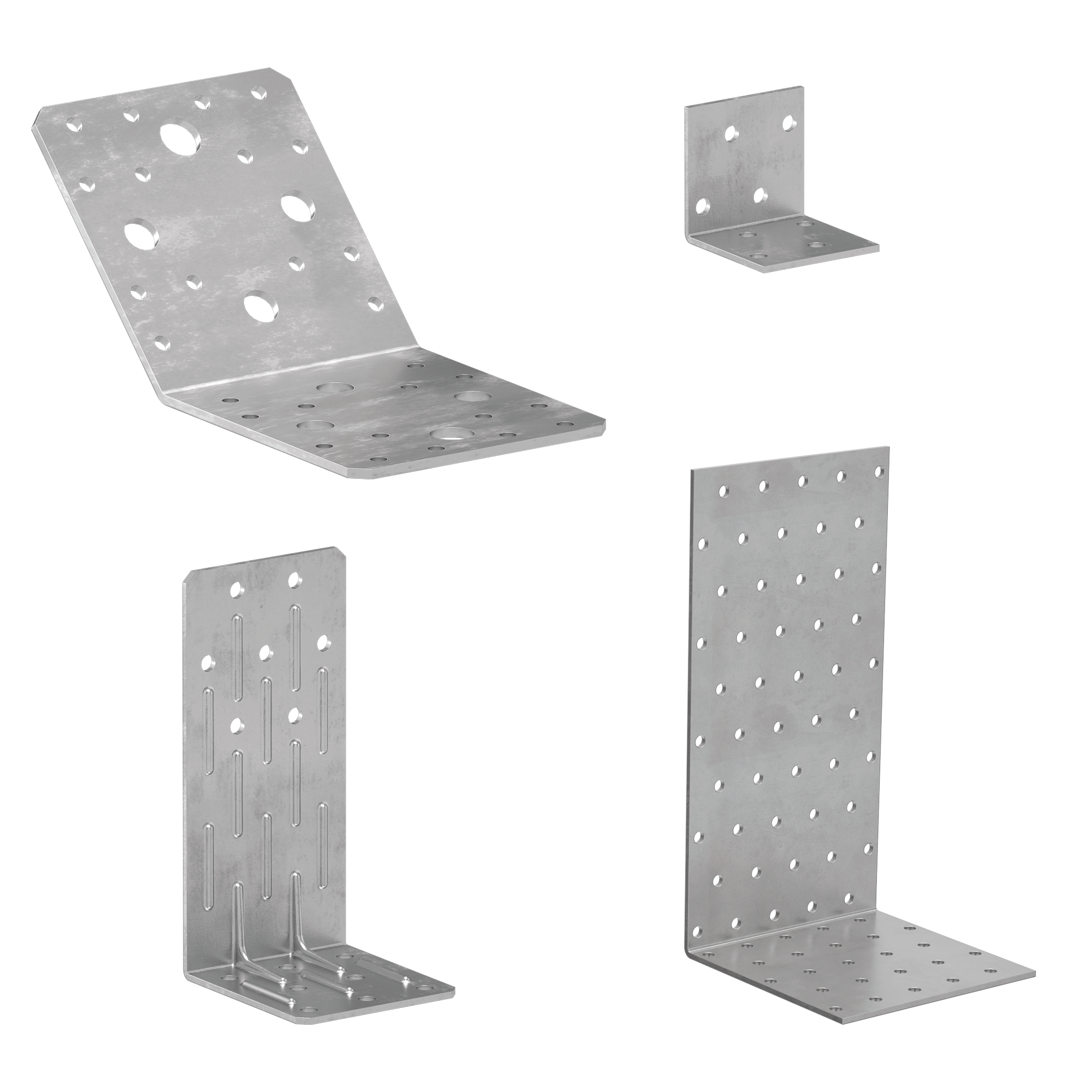

Dreidimensionale Lochbleche aus Kohlenstoffstahl mit galvanischer Verzinkung. Ideale Geometrie für unterschiedliche Anwendungen. Die CE-Kennzeichnung nach ETA garantiert einen sicheren Einsatz.
Technische Dokumentation
| Technisches Datenblatt | |
|---|---|
| Leistungserklärung (DOP) | Herunterladen |
WBO 70-90-100
| ART.-NR. | B
[mm]
|
P
[mm]
|
H
[mm]
|
Stk. |
|---|---|---|---|---|
| WBO070 | 55 | 70 | 70 | 100 |
| WBO090 | 65 | 90 | 90 | 100 |
| WBO100 | 90 | 100 | 100 | 50 |
WBO 50-60-90
| ART.-NR. | B
[mm]
|
P
[mm]
|
H
[mm]
|
Stk. |
|---|---|---|---|---|
| WBO5040 | 40 | 50 | 50 | 150 |
| WBO6045 | 45 | 60 | 60 | 50 |
| WBO9040 | 40 | 90 | 90 | 100 |
WBO 135°
| ART.-NR. | B
[mm]
|
P
[mm]
|
H
[mm]
|
Stk. |
|---|---|---|---|---|
| WBO13509 | 65 | 90 | 90 | 100 |
| WBO13510 | 90 | 100 | 100 | 40 |
WVS 80-120
| ART.-NR. | B
[mm]
|
P
[mm]
|
H
[mm]
|
Stk. |
|---|---|---|---|---|
| WVS8060 | 55 | 60 | 80 | 100 |
| WVS12060 | 55 | 60 | 120 | 100 |
WVS 90
| ART.-NR. | B
[mm]
|
P
[mm]
|
H
[mm]
|
Stk. |
|---|---|---|---|---|
| WVS9050 | 50 | 50 | 90 | 100 |
| WVS9060 | 60 | 60 | 90 | 100 |
| WVS9080 | 80 | 50 | 90 | 100 |
WHO 40-60
| ART.-NR. | B
[mm]
|
P
[mm]
|
H
[mm]
|
Stk. |
|---|---|---|---|---|
| WHO4040 | 40 | 40 | 40 | 200 |
| WHO4060 | 60 | 40 | 40 | 150 |
| WHO6040 | 40 | 60 | 60 | 150 |
WHO 120-160-200
| ART.-NR. | B
[mm]
|
P
[mm]
|
H
[mm]
|
Stk. |
|---|---|---|---|---|
| WHO12040 | 40 | 95 | 120 | 100 |
| WHO16060 | 60 | 80 | 160 | 50 |
| WHO200100 | 100 | 100 | 200 | 25 |
WHO A2 | AISI304 - LBV A2 | AISI304
| ART.-NR. | B
[mm]
|
P
[mm]
|
H
[mm]
|
Stk. |
|---|---|---|---|---|
| WHOI1540 | 15 | 40 | 40 | 50 |
| LBVI15100 | 15 | 100 | - | 50 |
Specifications
WBO 70
Lieferung und Installation von Standard-Winkelverbinder für Holzkonstruktionen, Typologie WBO 70.
CE-Kennzeichnung nach ETA
Anwendungsbereiche:

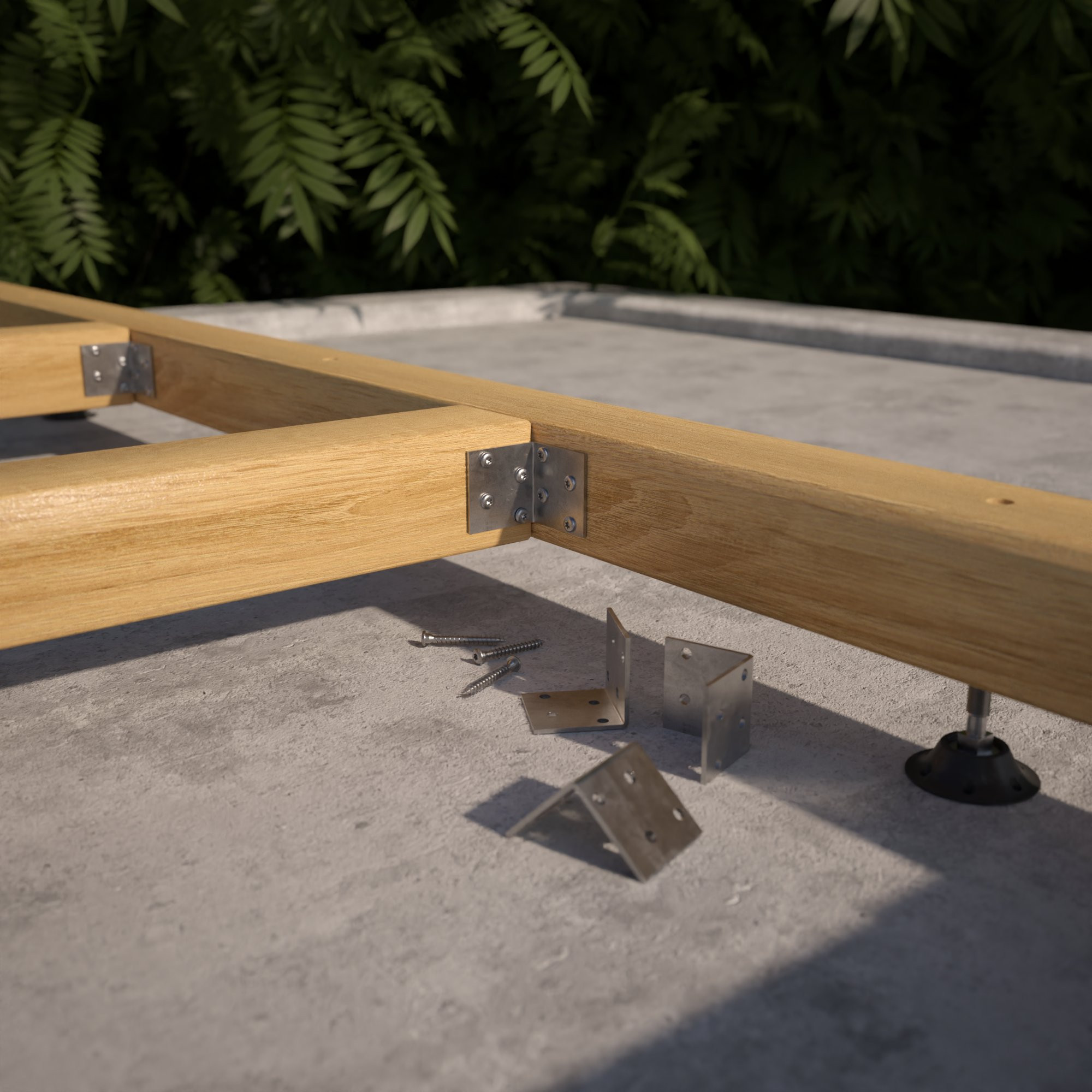

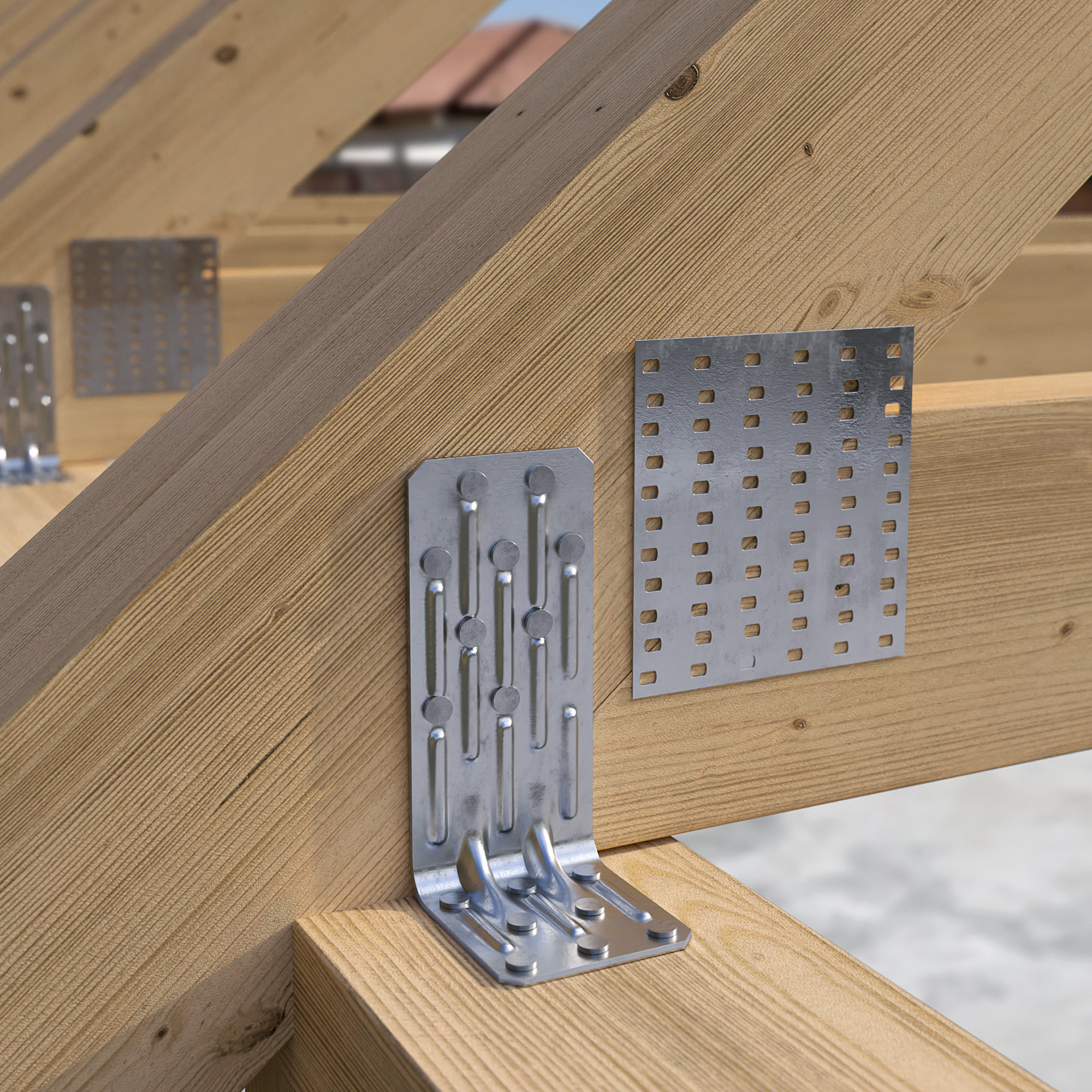

- Holz-Holz- und Holz-Beton-Verbindungen
Material:
- Dreidimensionales Lochblech aus Kohlenstoffstahl mit galvanischer Verzinkung"
Geometrie:
- B (mm) = :
- P (mm) = :
- H (mm) = :
- Stärke s (mm) = :
Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
WBO 90
Lieferung und Installation von Standard-Winkelverbinder für Holzkonstruktionen, Typologie WBO 90.
CE-Kennzeichnung nach ETA
Anwendungsbereiche:
- Holz-Holz- und Holz-Beton-Verbindungen
Material:
- Dreidimensionales Lochblech aus Kohlenstoffstahl mit galvanischer Verzinkung"
Geometrie:
- B (mm) = :
- P (mm) = :
- H (mm) = :
- Stärke s (mm) = :
Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
WBO 100
Lieferung und Installation von Standard-Winkelverbinder für Holzkonstruktionen, Typologie WBO 100.
CE-Kennzeichnung nach ETA
Anwendungsbereiche:
- Holz-Holz- und Holz-Beton-Verbindungen
Material:
- Dreidimensionales Lochblech aus Kohlenstoffstahl mit galvanischer Verzinkung"
Geometrie:
- B (mm) = :
- P (mm) = :
- H (mm) = :
- Stärke s (mm) = :
Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
WHO
Lieferung und Installation von Verschiedene Winkelverbinder, gebohrt, Typologie WHO.
CE-Kennzeichnung nach ETA
Anwendungsbereiche:
- Holz-Holz- und Holz-Beton-Verbindungen
Material:
- Dreidimensionales Lochblech aus Kohlenstoffstahl mit galvanischer Verzinkung"
Geometrie:
Winkelverbinder:
- H (mm) = :
- Grundplatte (mm) = :
- Stärke s (mm) = :
Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
WVS 9050
Lieferung und Installation von Standard-Winkelverbinder mit Verstärkung für Holzkonstruktionen, Typologie WVS 9050.
CE-Kennzeichnung nach ETA
Anwendungsbereiche:
- Holz-Holz- und Holz-Beton-Verbindungen
Material:
- Dreidimensionales Lochblech aus Kohlenstoffstahl mit galvanischer Verzinkung"
Geometrie:
- B (mm) = :
- P (mm) = :
- H (mm) = :
- Stärke s (mm) = :
Angaben zum Einbau und zu den mechanischen Leistungen wie in den Produktdatenblättern angegeben und von den technischen Auslegungsdokumentationen vorgesehen.
