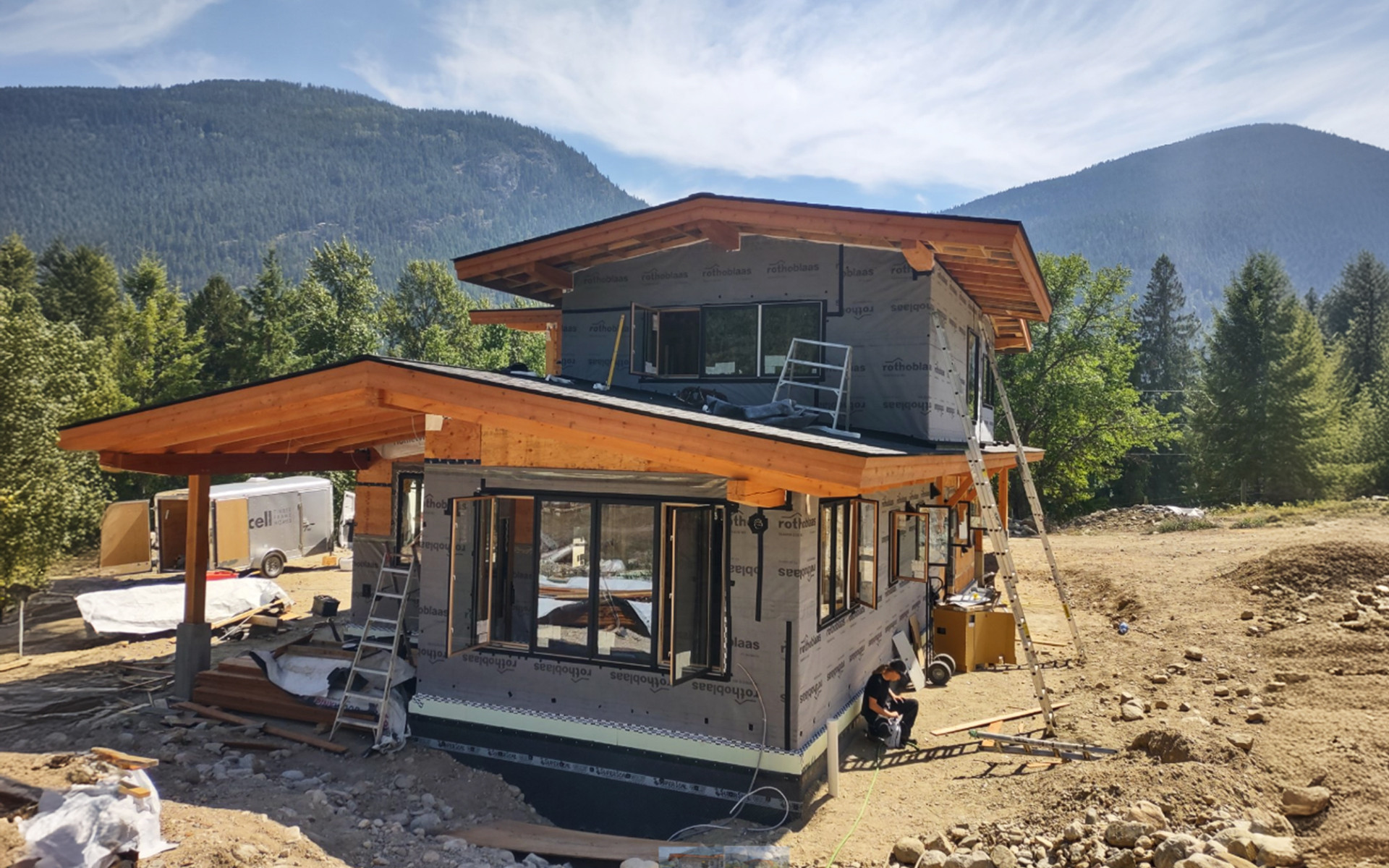

Timber Frame Homes and Wood Trusses

Timber Frame, Wood Trusses: Worum handelt es sich?

Konstruktionen in Timber Frame bzw. Holzrahmenbauweise sowie die Wood Trusses bzw. Holz-Fachwerke sind grundlegende Bestandteile des modernen Leichtbaus im englischsprachigen Raum, da sie sowohl eine ansprechende Ästhetik als auch eine gute konstruktive Festigkeit möglich machen und die angelsächsische Bautradition widerspiegeln.
Timber-Frame-Bausysteme verwenden Tragkonstruktionen aus einem Pfostenrahmen, der mit Dämmstoffen gefüllt und mit OSB-Paneelen verstärkt wird.
Diese Methode, die sich durch ihre Leichtigkeit und die schnelle Fertigung auszeichnet, bietet im Vergleich zu anderen Bausystemen eine Einsparung von Zeit und Ressourcen.
Das Holzrahmenbaukonzept hat sich im Laufe der Jahre weiterentwickelt und umfasst fortschrittliche Materialien und Techniken zur Verbesserung der Leistung und Nachhaltigkeit.

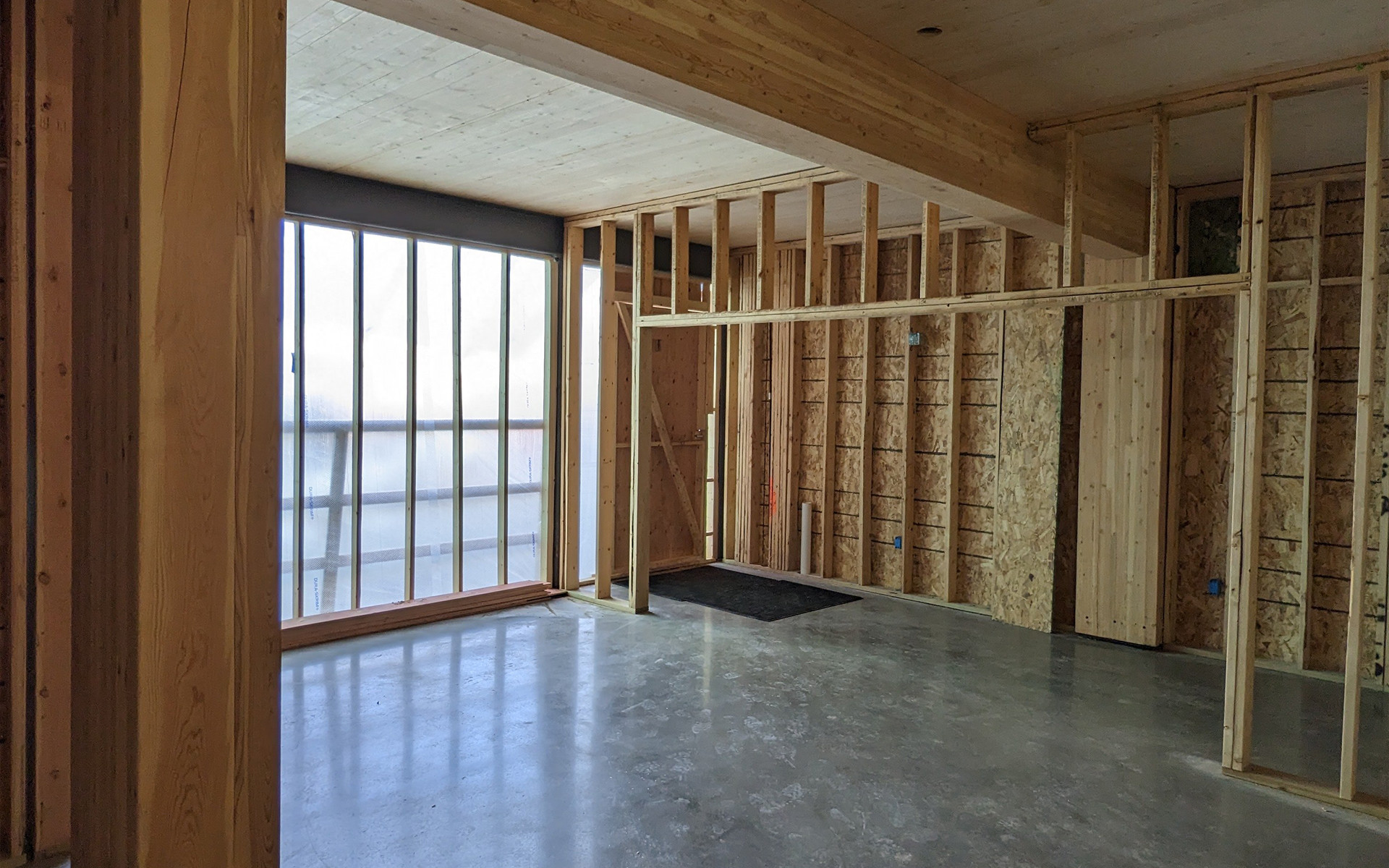

Timber Frame House Designs

Häuser und Gebäude in Holzrahmenbauweise: eine nachhaltige Wahl

Häuser im Holzrahmenbau sind seit langem für ihre Nachhaltigkeit und Effizienz bekannt: Diese Baumethode, die Platform Frame, Balloon Frame, Semi-Balloon und Truss-Framed-Systeme umfasst, ist im angelsächsischen Raum seit dem 19. Jahrhundert weit verbreitet.

Zu den besonders häufig verwendeten Materialien zählen die nachhaltigeren Baustoffe wie Massivholz, I-Joist und OSB oder Sperrholz. Dank eines Netzwerks erfahrener Kunden sind wir bei Rothoblaas mit diesem Sektor hinlänglich vertraut und teilen unser Wissen zum Holzrahmenbau seit Jahren: https://www.rothoblaas.de/das-konstruktionssystem-timber-frame


Dieser traditionelle Ansatz ist aufgrund seiner erprobten Effizienz und seiner Anpassbarkeit an diverse architektonische Anforderungen weiterhin besonders beliebt. Aber er ist nicht der einzige Protagonist, wenn es um Bauen in der englischsprachigen Welt geht.

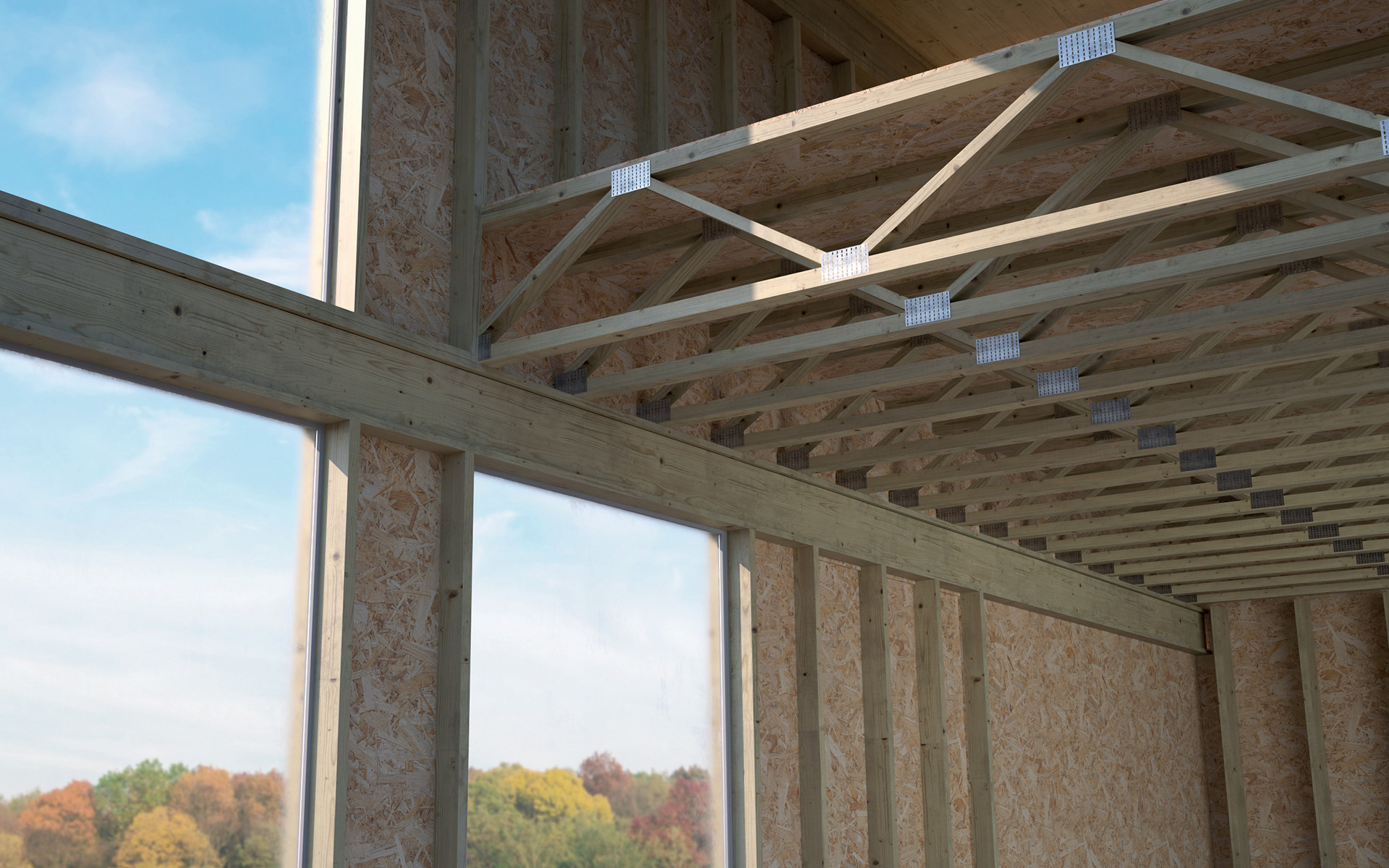

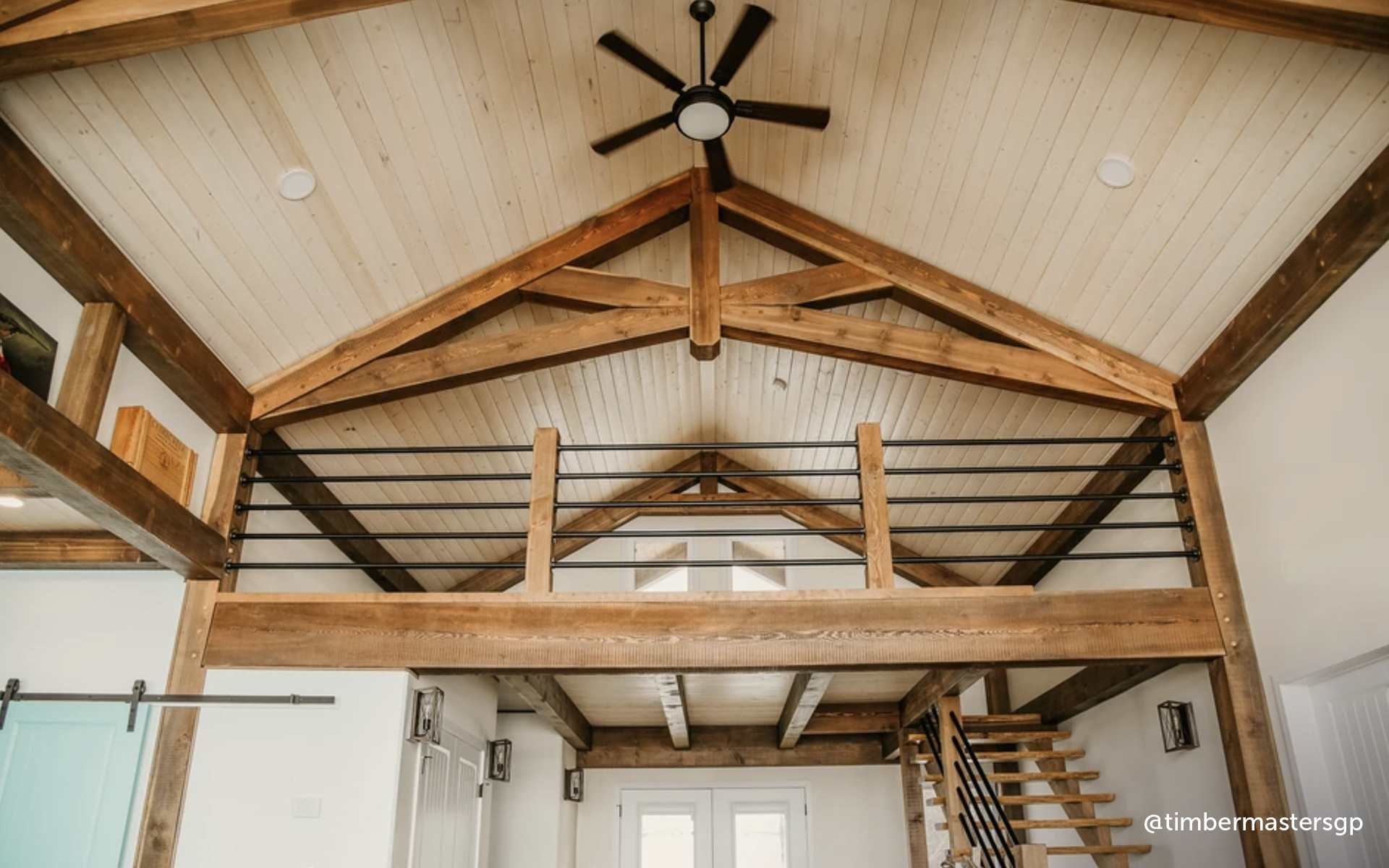

Wood Trusses

Holz-Fachwerk: konstruktive Integrität und Design

Wood Trusses oder leichte Dachbinder sind tragende Konstruktionen aus Holz mit der Aufgabe, Dächer oder Böden zu stützen und zu stabilisieren. Sie bestehen aus mehreren, dreieckig angeordneten Holzelementen, die alle Lasten effizient verteilen und für Stabilität sorgen.
Holz-Fachwerke werden hauptsächlich vorgefertigt, um Präzision und Konsistenz zu gewährleisten. Sie finden im Wohnungs-, Gewerbe- und Industriebau breite Anwendung.

Die zur Stützung der Dachlast entwickelten leichten Dachbinder bieten mehrere Vorteile, darunter Präzision im Design, einfache Montage und stärkere Tragfähigkeit.

Dank ihrer Auslegung erfüllen sie spezifische Bauvorschriften und Normen und gewährleisten dabei eine sichere und zuverlässige Konstruktion.

Was sind die wichtigsten Punkte bei der Schraubenauswahl für Timber Frame und leichte Dachkonstruktionen?

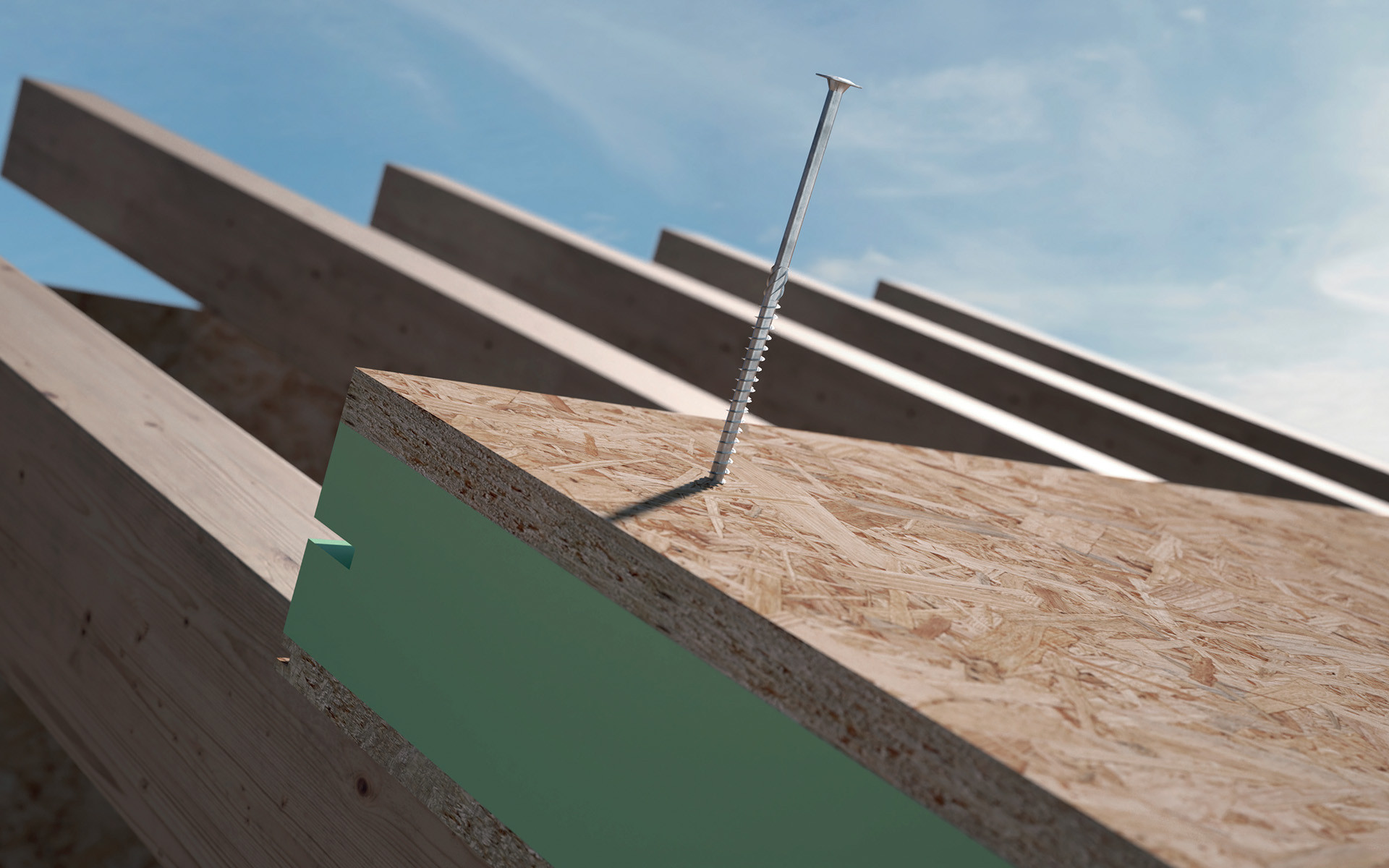

Holzbauschrauben für Dachbinder: größerer Tellerkopf für hängende Anwendungen

Die Schrauben für Wood Trusses müssen eine hervorragende Kopfdurchzugsfestigkeit und ein ausgezeichnetes Klemmvermögen der Verbindungen aufweisen – sowohl bei SIP-Platten oder Sandwichpaneelen, die von oben mit den Dachbindern verbunden werden, als auch für Elemente, die darunter aufgehängt werden. Die Schrauben müssen mit Extra-Large-Köpfen konstruiert werden, um eine größere Klemmfläche und Gesamtstabilität der Holz-Fachwerke zu erzielen.

Diese Gestaltung verteilt den Lastdruck gleichmäßig und gewährleistet sichere und feste Verbindungen in leichten Dachkonstruktionen: Die Schrauben mit größerem Kopf halten auch dynamischen Belastungen stand und eignen sich daher ganz besonders für Anwendungen, die eine dauerhafte Befestigung erfordern.

Wood Trusses Screws

Die Rolle von Weichhölzern in der Timber-Frame-Konstruktion

Weiche Hölzer wie Kiefer und Tanne werden aufgrund ihrer Verfügbarkeit, guten Bearbeitbarkeit und ihres positiven Festigkeit-Gewicht-Verhältnisses im Holzrahmenbau am häufigsten verwendet. Ihre Beständigkeit gegenüber verschiedenen Umweltbedingungen und ihre Kompatibilität mit unterschiedlichen Befestigungssystemen machen diese Hölzer zu einer beliebten Wahl. Die Verwendung von Weichhölzern im Holzrahmenbau trägt zur Gesamtnachhaltigkeit des Gebäudes bei, da diese Materialien erneuerbar sind und aus nachhaltig bewirtschafteten Wäldern gewonnen werden können.

Softwoods in Timber Frames

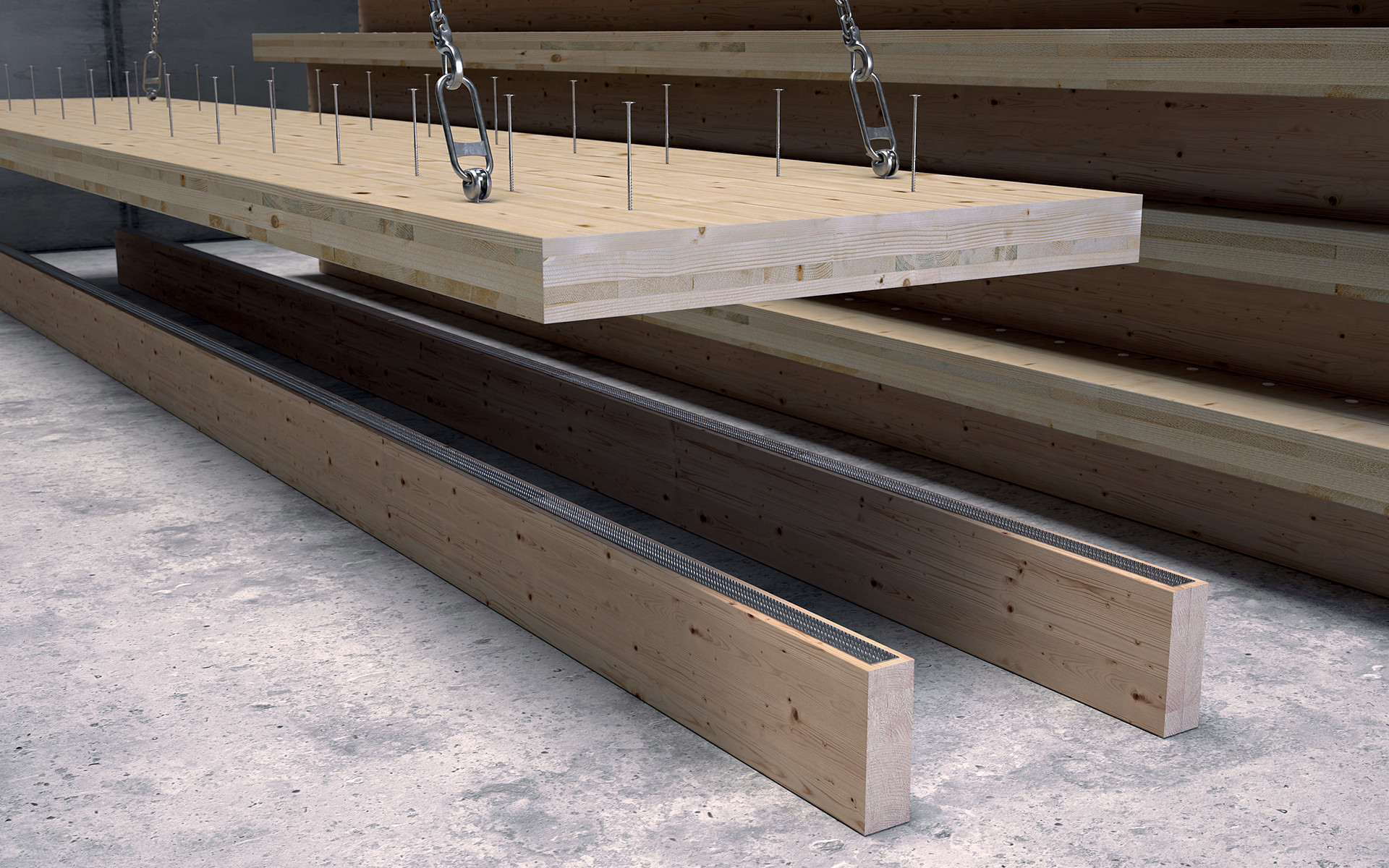

Fortschrittliche Konstruktion mit SIP-Paneelen und Schrauben für Multi-Ply

Die Structural Insulated Panels (SIP) und die Schrauben für Mehrschichtplatten (Multi-Ply) sind zwei besonders fortschrittliche Lösungen für den Holzrahmenbau. SIP-Platten bestehen aus einem isolierenden Schaumkern, der zwischen zwei konstruktiven Beschichtungen, in der Regel USB, eingeschlossen ist.

Diese Platten bieten ausgezeichnete Wärmedämmung, konstruktive Festigkeit und einfache Montage. Die Schrauben für Mehrschichtplatten sind hingegen so konzipiert, dass sie mehrere Schichten aus Holz oder Verbundwerkstoffen verbinden und eine bessere Lastverteilung und größere Stabilität bieten.
In Nordamerika und den Commonwealth-Ländern werden sie als besonders nachhaltige, weniger arbeitsintensive und rückbaubare Alternative zu Klebstoffen für Brettschichtholz verwendet.


Kombiniert verbessern die SIP-Platten und die Schrauben für Multi-Ply die Effizienz und Leistung von Gebäuden in Holzrahmenbauweise



Neue TBS-Linien für USA, das Vereinigte Königreich, Australien, Neuseeland und Nordeuropa: TBS MAX, TBS SOFTWOOD und TBS FRAME

Die neuen TBS-Linien erfüllen die spezifischen Anforderungen für Timber-Frame-Bauten in den USA, dem Vereinigten Königreich, Australien, Neuseeland und Nordeuropa. TBS MAX bietet robuste Befestigungslösungen für Massivholzanwendungen, während TBS SOFTWOOD das Anbeißen und den anschließenden Durchzug in Weichholz besonders einfach gestaltet. Last, but not least, umfasst TBS FRAME eine Vielzahl an Größen, die speziell für die moderne Timber-Frame-Konstruktion entwickelt wurden.

 TBX MAX

Die Linie TBS MAX wurde entwickelt, um außergewöhnliche Festigkeit und Haltbarkeit von Massivholzanwendungen zu bieten. Diese Befestigungen sind so konzipiert, dass sie erheblichen Lasten und Beanspruchungen standhalten. Auf diese Weise sind sie ideal für große Holzkonstruktionen wie Gewerbegebäude und anspruchsvolle architektonische Projekte. Der vergrößerte groß Tellerkopf von TBS MAX und die optimierte Gewindeteilung sorgen für höchste axiale Festigkeit. Der XL-Kopf garantiert optimale Auszugsfestigkeit des Kopfes und ermöglicht sichere hängende Anwendungen und winddichte Dachverbindungen.

Die TBS FRAME Schraube mit großem Tellerkopf und Flansch gewährleistet ausgezeichnete Festigkeit der Verbindung ohne zusätzliche Stärken auf der Holzoberfläche. Dadurch können die Platten ohne Hindernisse an demselben Element befestigt werden. Das kurze Gewinde mit einer festen Länge von 1 1/3" (34 mm) ist für die Befestigung von Mehrschichtplatten (Multi-Ply) für leichte Rahmenkonstruktionen optimiert. Dies macht die TBS FRAME zur idealen Multi-Ply-Schraube.

Die Linie TBS SOFTWOOD wurde speziell für perfekte Ergebnisse bei Weichholzanwendungen entwickelt. Die Spezialbohrspitze mit gezacktem Gewinde (SAW-Spitze) schneidet die Holzfasern und erleichtert so das Anbeißen und den darauf folgenden Durchzug. Der große Tellerkopf dient als Unterlegscheibe und garantiert eine hohe Kopfdurchzugsfestigkeit.  Die schnelle Gewindesteigung, das längere Gewinde und der große Kopf machen diese Schraube zur perfekten Wahl für robuste, tägliche Weichholzanwendungen.

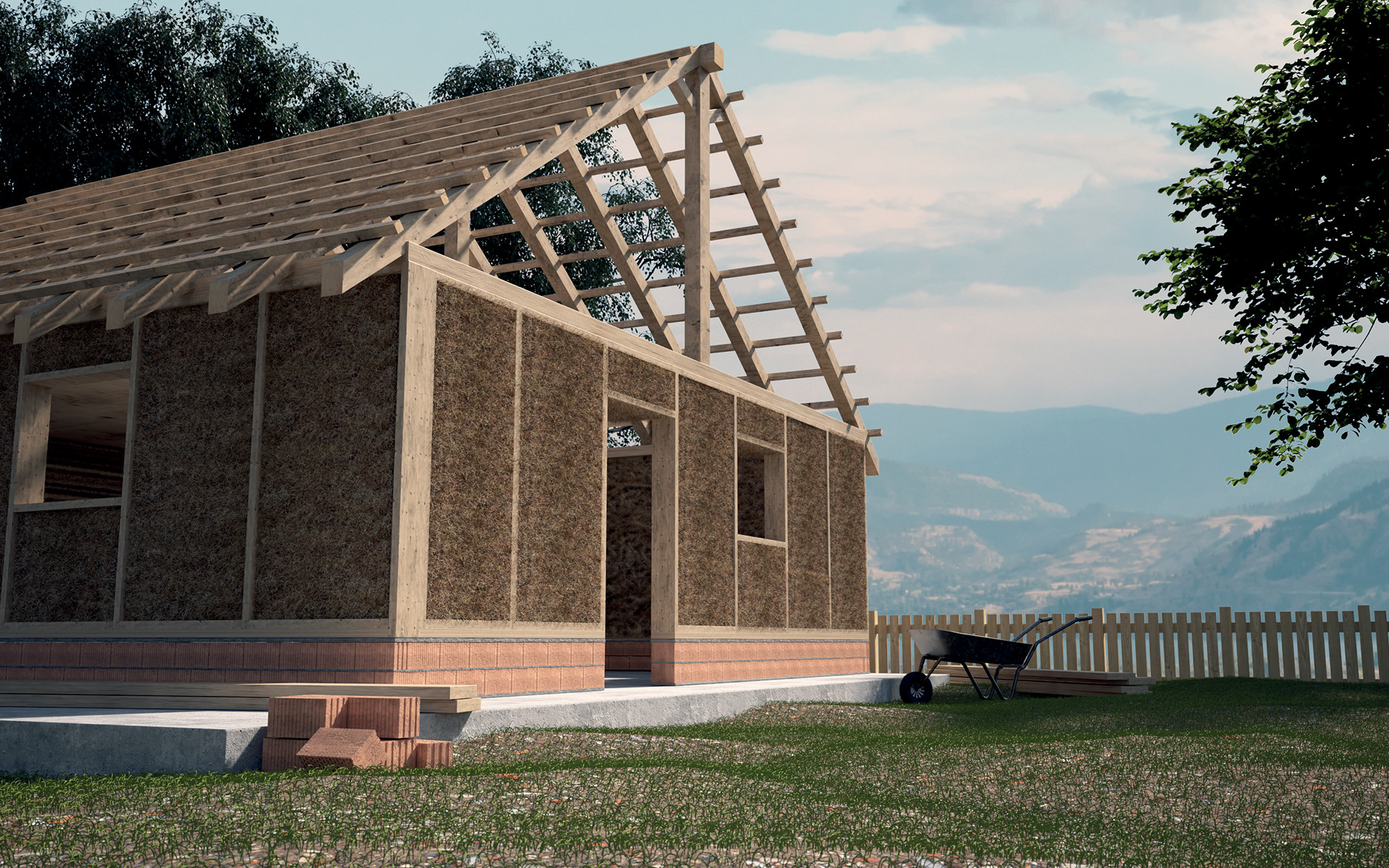

Timber Frame House SCREWS

Mit diesen neuen TBS-Schrauben können Bauunternehmen und Ingenieure bei Holzrahmenbau-Konstruktionen noch bessere Ergebnisse erzielen, die sowohl Festigkeit als auch Langlebigkeit ihrer Projekte gewährleisten, und finden hier neue Verbündete, um die Festigkeit der Holz-Fachwerke sowohl in traditionellen als auch modernen Konstruktionen zu optimieren.

Die neuen TBS-Linien sind ab September erhältlich: Verpassen Sie nicht die Gelegenheit, holen Sie sich alle Informationen und geben Sie Ihre Bestellung auf.  Kontrollieren Sie hier die technischen Datenblätter.
