So lässt sich Lärm in Holzhäusern auf der Grundlage zuverlässiger Daten reduzieren

Akustik, Feuer, Statik, Nachhaltigkeit: Wer glaubt, dass Schalldämmung nur eine Frage des Lärms ist, läuft Gefahr, grundlegende Aspekte der 360°-Performance einer Holzkonstruktion zu vernachlässigen.
Akustische Schwingungen und der daraus resultierende Lärm werden durch Flächen, Wände und sogar über die Luft übertragen – aber auch durch Verbindungen und Verbindungssysteme der Bauteile selbst.

Genau an diesen Stellen entscheidet sich oft der Erfolg oder Misserfolg eines Gebäudes in Bezug auf den akustischen Komfort, aber auch auf die Wärmeleistung und bauliche Performance.

Um zu verstehen, wie mit diesen kritischen Bauteilanschlüssen umzugehen ist, darf weder nur das akustische Wohlbefinden, noch ausschließlich die konstruktive und thermische Leistung berücksichtigt werden.

In der Praxis müsste also jeder, der ein Bauvorhaben in Angriff nimmt, auf alle Facetten dieser Details achten, über spezifisches Fachwissen in verschiedenen Bereichen des Ingenieurwesens verfügen und sich komplexen, gründlichen Berechnungen widmen. Eine Bedingung, die im Arbeitsalltag auf der Baustelle oder im technischen Büro so gut wie nicht umsetzbar ist.

Aus diesem Grund haben wir von Rothoblaas in den letzten Jahren neben der Entwicklung von Schalldämmlösungen Dutzende von Tests durchgeführt, um alle kritischen Aspekte wie Akustik, Statik, Feuerwiderstand und Nachhaltigkeit zu verstehen und zu zertifizieren sowie gebrauchsfertige Daten für die integrierte Verwaltung dieser Aspekte zu liefern.

Hier eine Liste der Prüfungen, die wir Ihnen abgenommen haben.

Schalldämmplanung in Holz: Der Kontext ist wichtiger als der Lärm

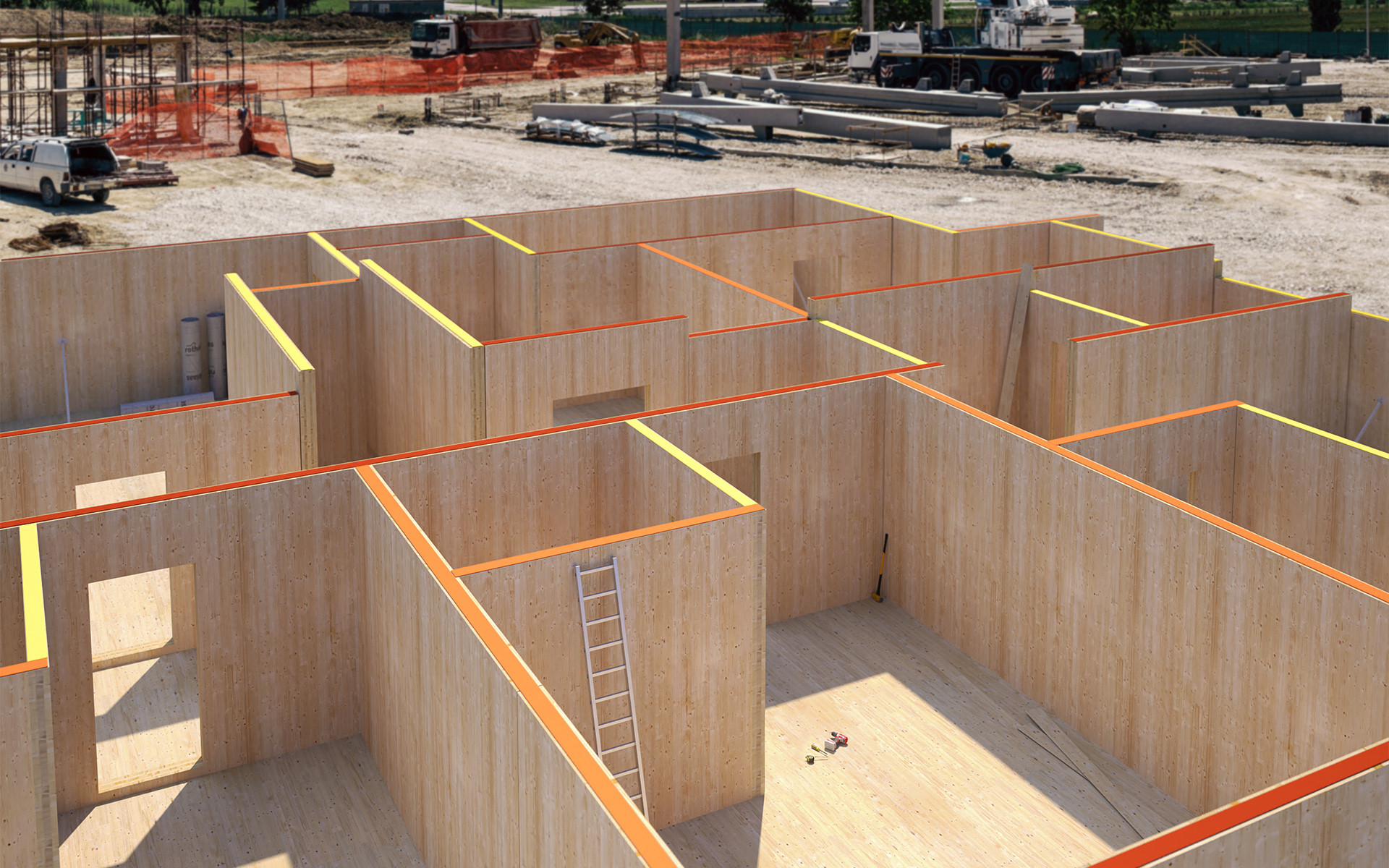

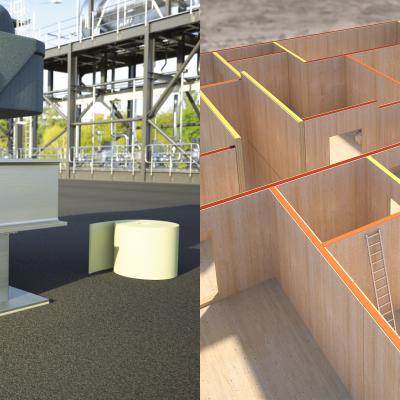

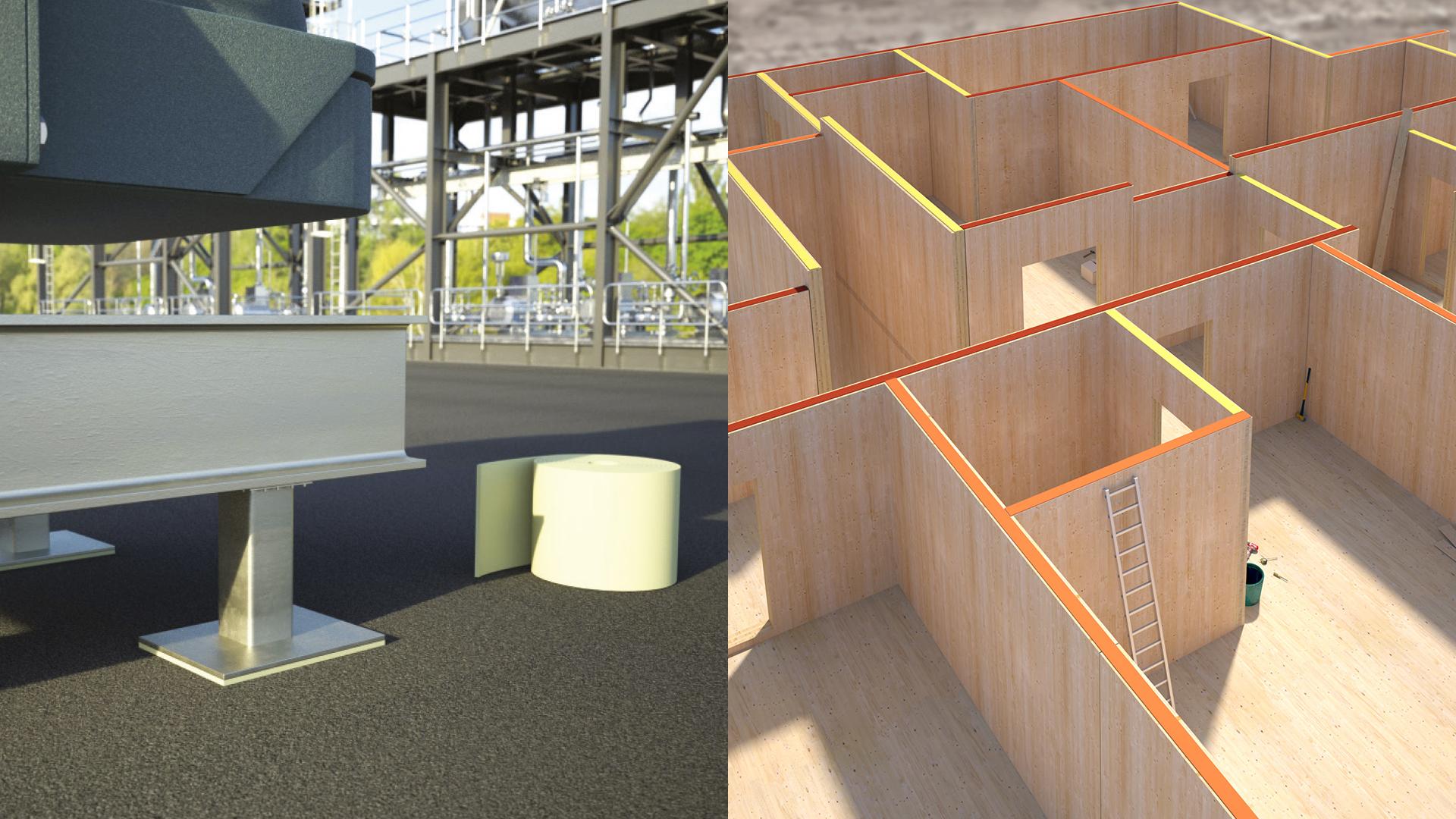

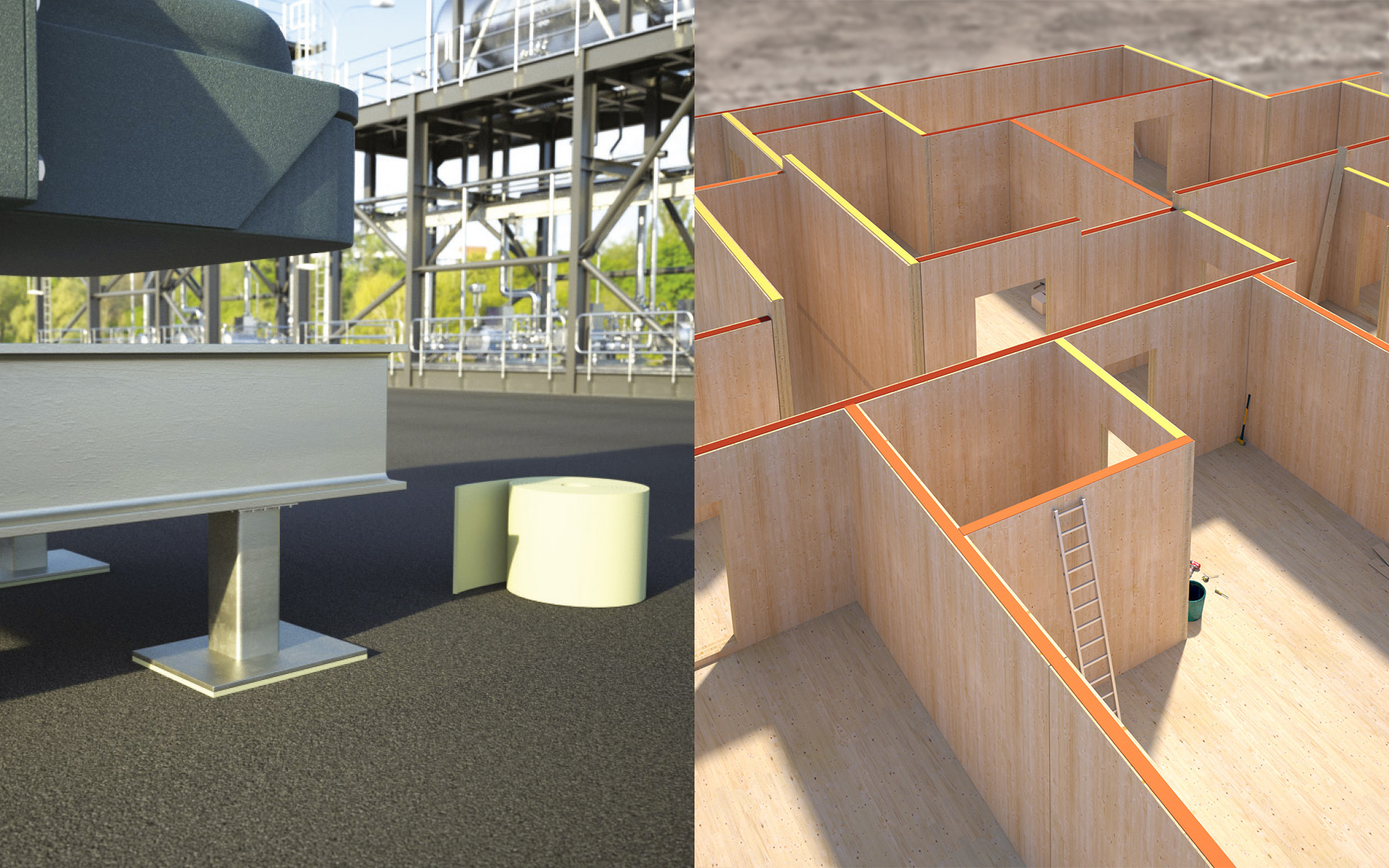

Um das Problem von Geräuschen in Holzhäusern anzugehen, genügt es nicht, ein beliebiges schallabsorbierendes oder schalldämmendes Material zu verlegen. Es bedeutet, mit einem mehrschichtigen, verformbaren Konstruktionssystem und mit komplexen Verbindungen zu arbeiten. Unter dieser Bedingung kann jede Schnittstelle zwischen Brettsperrholzplatten, zwischen Holz und Beton, zwischen Konstruktion und Trennwänden zu einem bevorzugten Weg für die Schallübertragung werden.

Deshalb ist ein multidisziplinärer Ansatz die richtige Wahl: Es genügt nicht, ein Produkt mit einer einzigen zertifizierten Funktion zu entwickeln. Dieses muss in statische und dynamische Bewertungen eingebunden werden, welche die Arbeit der Planer und Installateure erleichtern.

Soundproofing und Statik: Wenn die Akustik Belastungen standhalten muss

Ein Schalldämmprofil kann nicht wirken, wenn es unter Last nachgibt oder die Effizienz der Verbindungssysteme beeinträchtigt. Aus diesem Grund hat Rothoblaas verschiedene Versuchskampagnen mit der TU Graz, Universität Innsbruck, der Universität Bologna und dem Karlsruhe Institute of Technology durchgeführt, wobei der Schwerpunkt auf dem mechanischen Verhalten der Schalldämmbänder XYLOFON sowie ihrem Einfluss innerhalb der Verbindung lag.
Im Verlauf der ersten Prüfkampagnen wurden verschiedene Konfigurationen getestet; die Analyse ging dabei weit über das alleinige akustische Verhalten hinaus. Brettsperrholzplatten aus Fichte und Birke wurden mit verschiedenen Feuchtigkeitsgraden und unterschiedlichen Belastungsstufen auf die Probe gestellt.

Innerhalb dieser ersten Kampagnen wurden folgende Produkte getestet:

• Schalldämmbänder XYLOFON
• Schrauben HBS
• Entkopplungsscheiben XYLOFON WASHER.

Dank der gewonnenen Erfahrungen wurde ein neues Forschungsprojekt initiiert, um das statische Verhalten der Verbindungen mit Zwischenprofil zu charakterisieren: Der Koeffizient der statischen Reibung sowie die Scherfestigkeit der Schalldämmprofile XYLOFON und PIANO wurden gemessen und die mechanischen Festigkeitswerte der realen Konfigurationen analysiert.
Für die Prüfungen wurden die Art des Verbindungssystems, der Durchmesser der Verbinder, Typologie und Stärke der Entkopplungsprofile variiert.

Innerhalb dieses Projekts wurden folgende Produkte getestet:

• Schalldämmbänder XYLOFON

• Entkopplungsprofile PIANO

• Schrauben HBS mit unterschiedlichen Durchmessern

• Schrauben VGS

• SHARP METAL

• LBS

• DOUBLE BAND

Akustischer Komfort und Feuer: 90-Minuten-Tests an Profilen mit direkter Flammenaussetzung.

Schalldämmleistung kann im Brandfall buchstäblich in Rauch aufgehen: Oft sind die für die schallabsorbierenden Profile und Matten verwendeten Kunststoffe sowohl Opfer als auch Vehikel einer Flammenausbreitung.

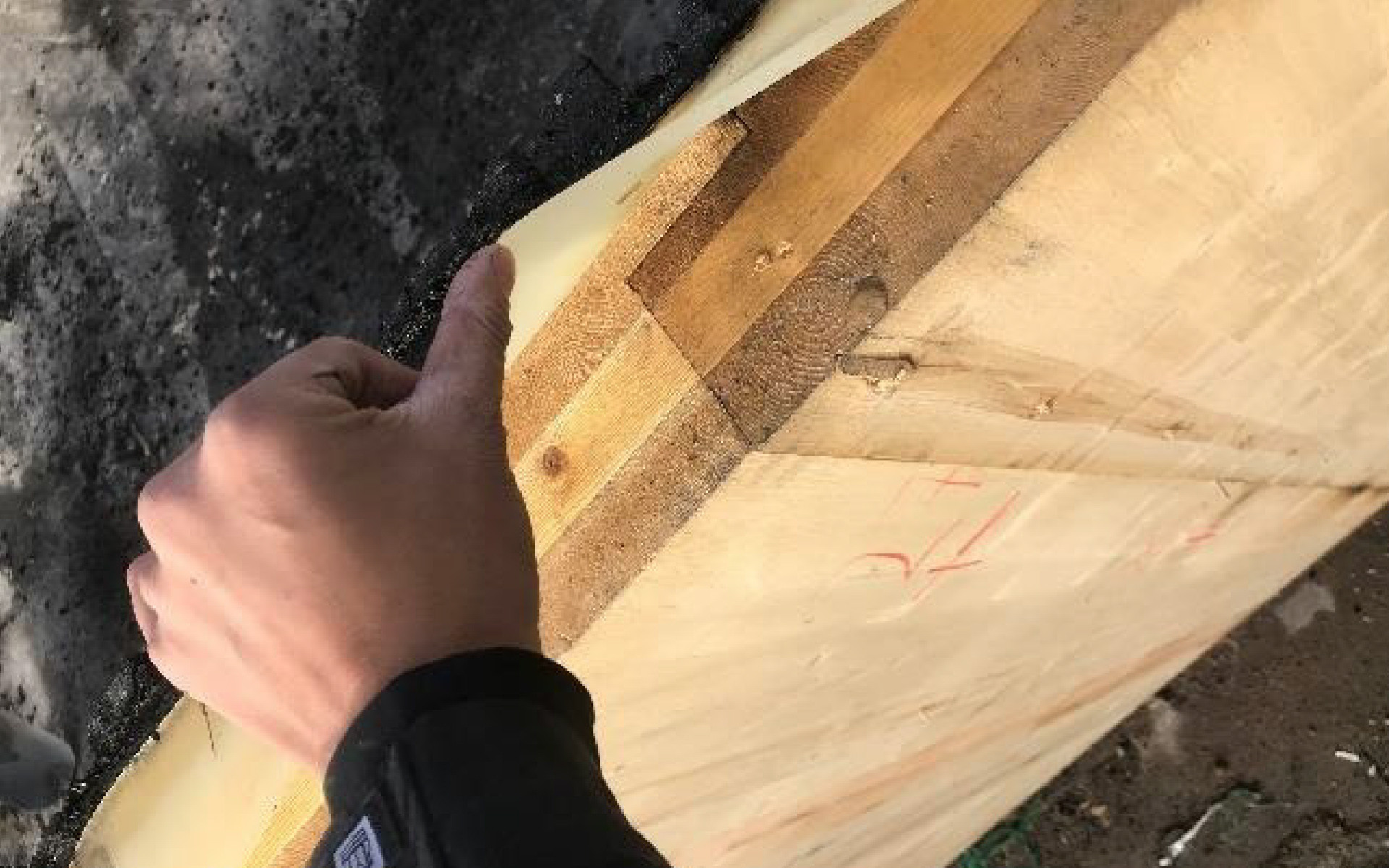

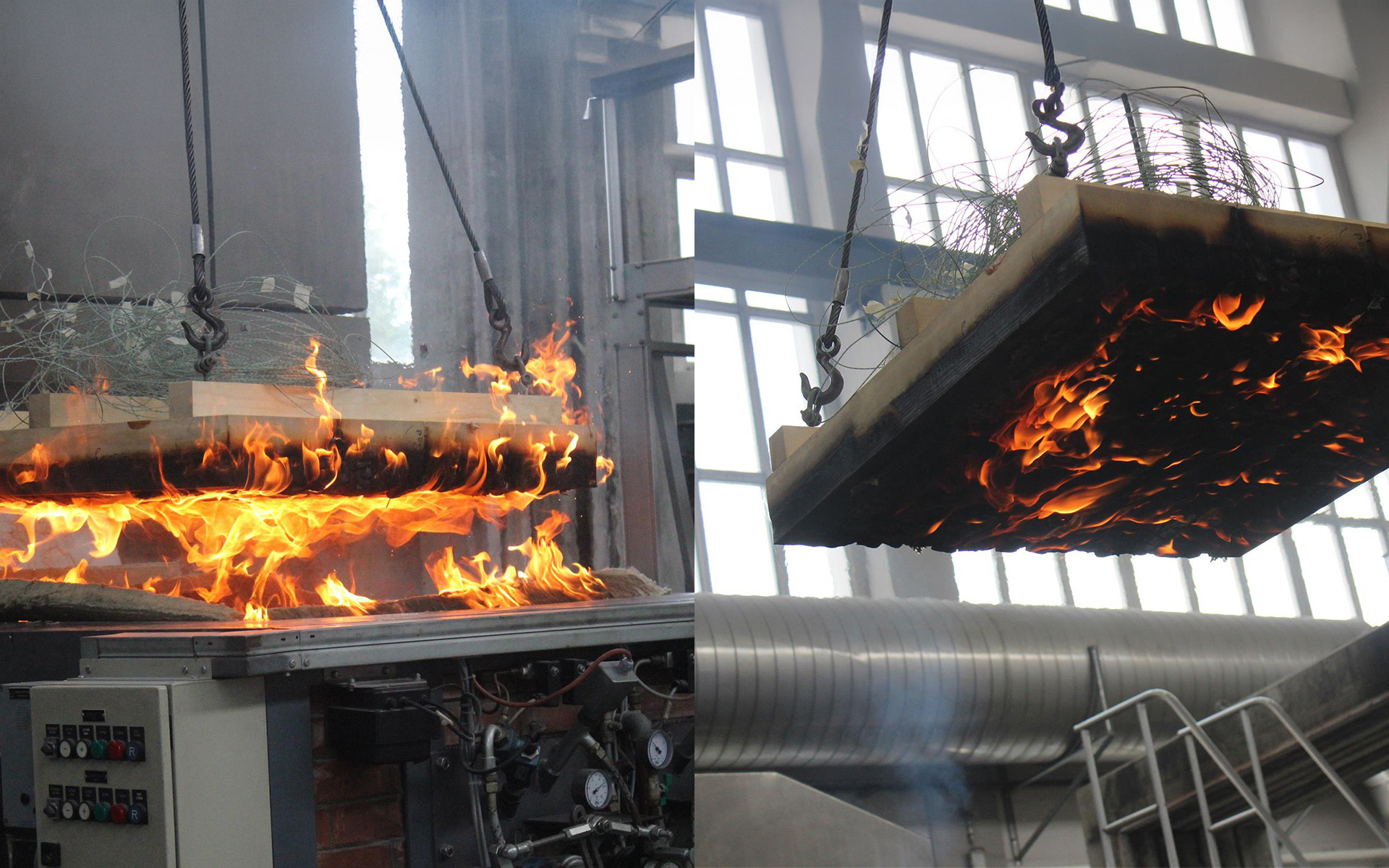

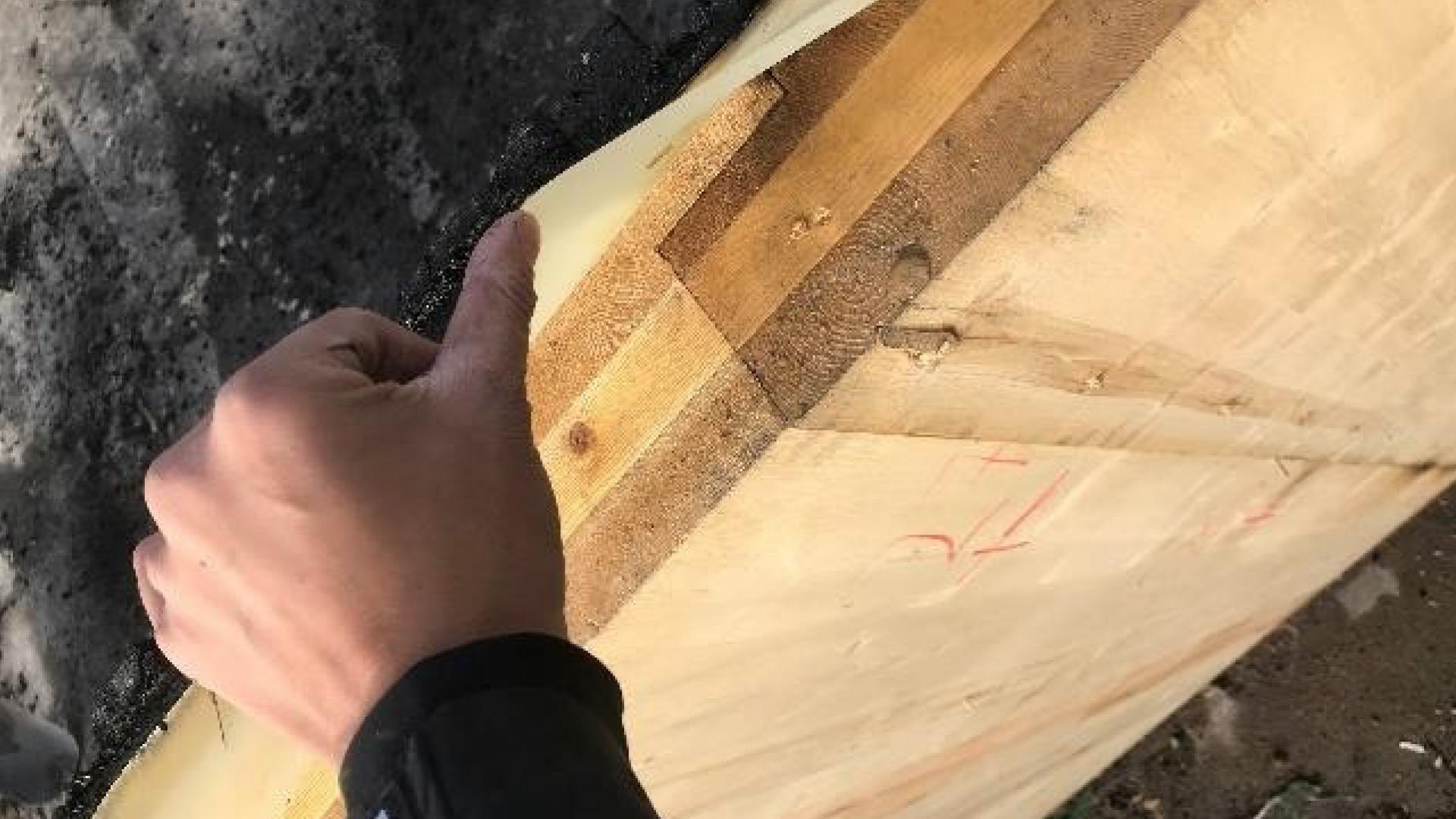

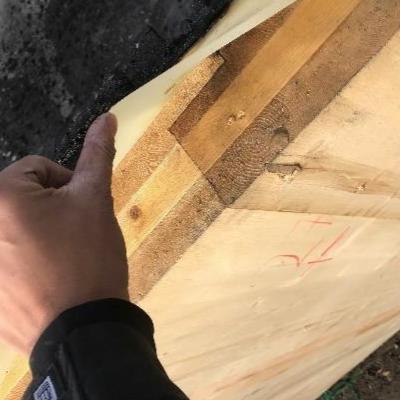

Selbst ein 6-mm-Profil wie XYLOFON kann die Kontinuität des Feuerwiderstands in einer BSP-Wand beeinträchtigen. Wenn die Verbindung unterbrochen wird, breitet sich das Feuer an dieser Stelle aus. Deshalb haben wir die XYLOFON-Profile unter realen Bedingungen, direkt der Flamme ausgesetzt, getestet.

Das Ergebnis: Klassifizierung EI 90, d. h. kein Durchgang von Rauch und Flammen für 90 Minuten.

• REI vs EI, was bewertet dieser Wert?


Der wesentliche Unterschied zwischen REI und EI in der Bewertung der Beständigkeit gegenüber Feuer liegt beim „R“ (mechanische Festigkeit) im Kürzel REI.

Während REI die Eignung eines Bauteils angibt, Tragfähigkeit, Raumabschluss und Wärmedämmung aufrechtzuerhalten, bezieht sich EI auf Raumabschluss und Wärmedämmung. Daher wird der Wert für nicht tragende Element verwendet, die zwar ihre mechanische Festigkeit während eines Brandes nicht aufrechterhalten müssen, aber seine Ausbreitung in jedem Fall verhindern müssen.

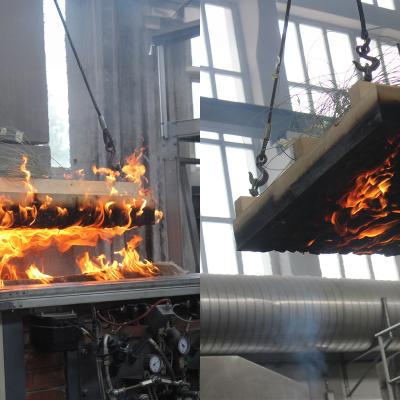

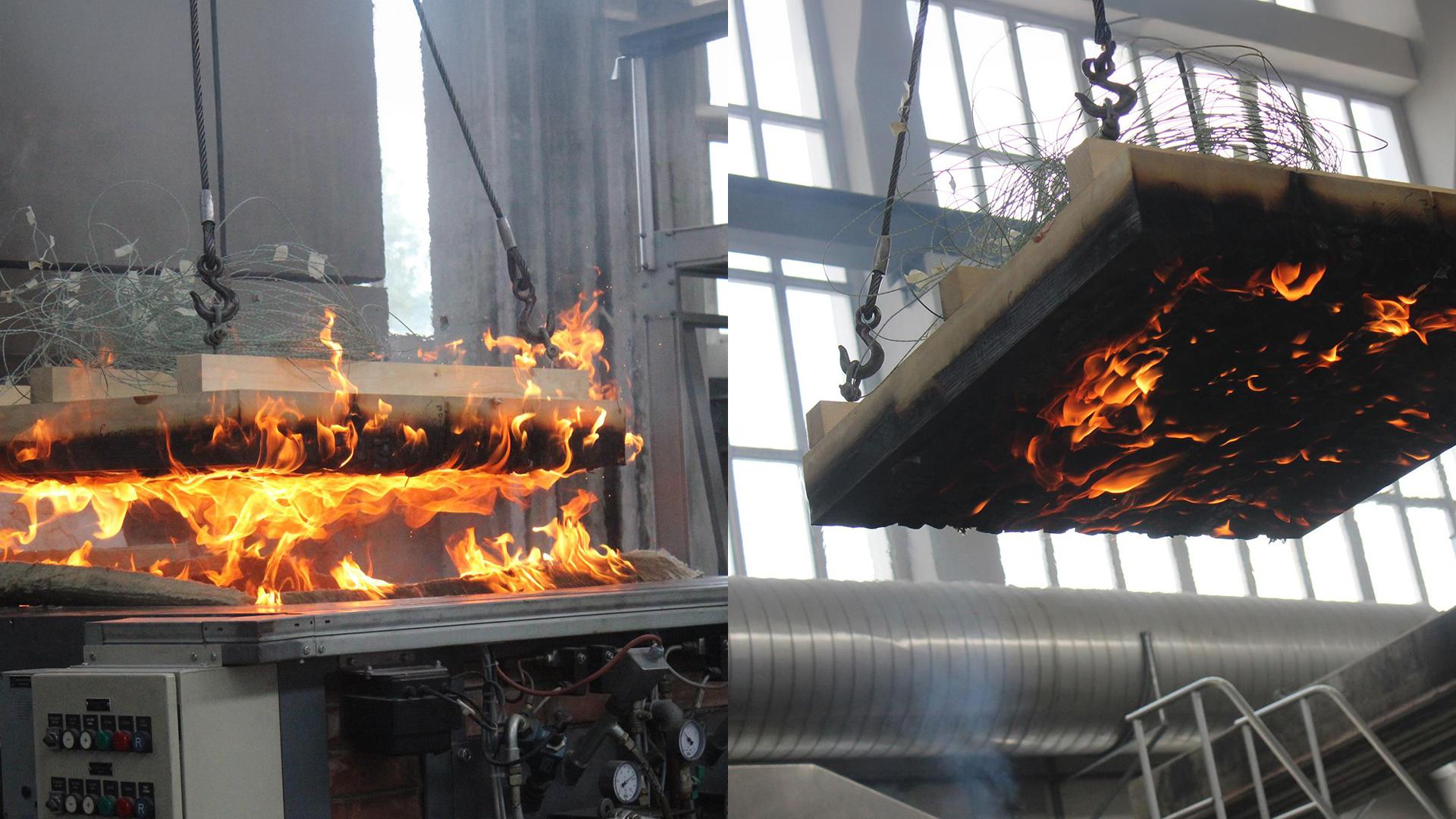

Nachdem die EI-Leistung von XYLOFON bestätigt wurde, haben wir parallel zum europäischen Projekt RISE beigetragen: mit maßstabsgetreuen Tests an Brettsperrholzplatten, die über 4 Stunden Feuer ausgesetzt waren. Kein sekundärer Flashover, Temperaturen unter 300 °C nach 3 Stunden. Eine Planungsgarantie für alle, die an mehrstöckigen Gebäuden oder mit sichtbaren BSP-Wänden arbeiten.

EPD und Nachhaltigkeit: Umweltberechnungen, bereits für Sie erstellt

Ein weiterer kritischer Punkt bei der integrierten akustischen Auslegung ist die Umweltbewertung. Der aufmerksame Leser wird vielleicht anmerken, dass die Mischungen zur Gewährleistung der Schalldämmleistungen schallabsorbierender Produkte oft als weniger umweltverträglich angesehen werden (aber auch daran arbeiten wir bereits).

Muss also auf Soundproofing verzichtet werden, um Gebäude mit geringerer Umweltbelastung zu erhalten? Natürlich nicht! Vielmehr bedeutet es, die Details zu kennen, um sie auszugleichen.

Für die Teilnahme an öffentlichen Ausschreibungen, den Erhalt von LEED-Punkten oder zur Erfüllung der CAM-Anforderungen sind zertifizierte EPDs erforderlich. Für viele Schalldämmstoffe liegen diese Daten jedoch nicht vor oder sind unpräzise.

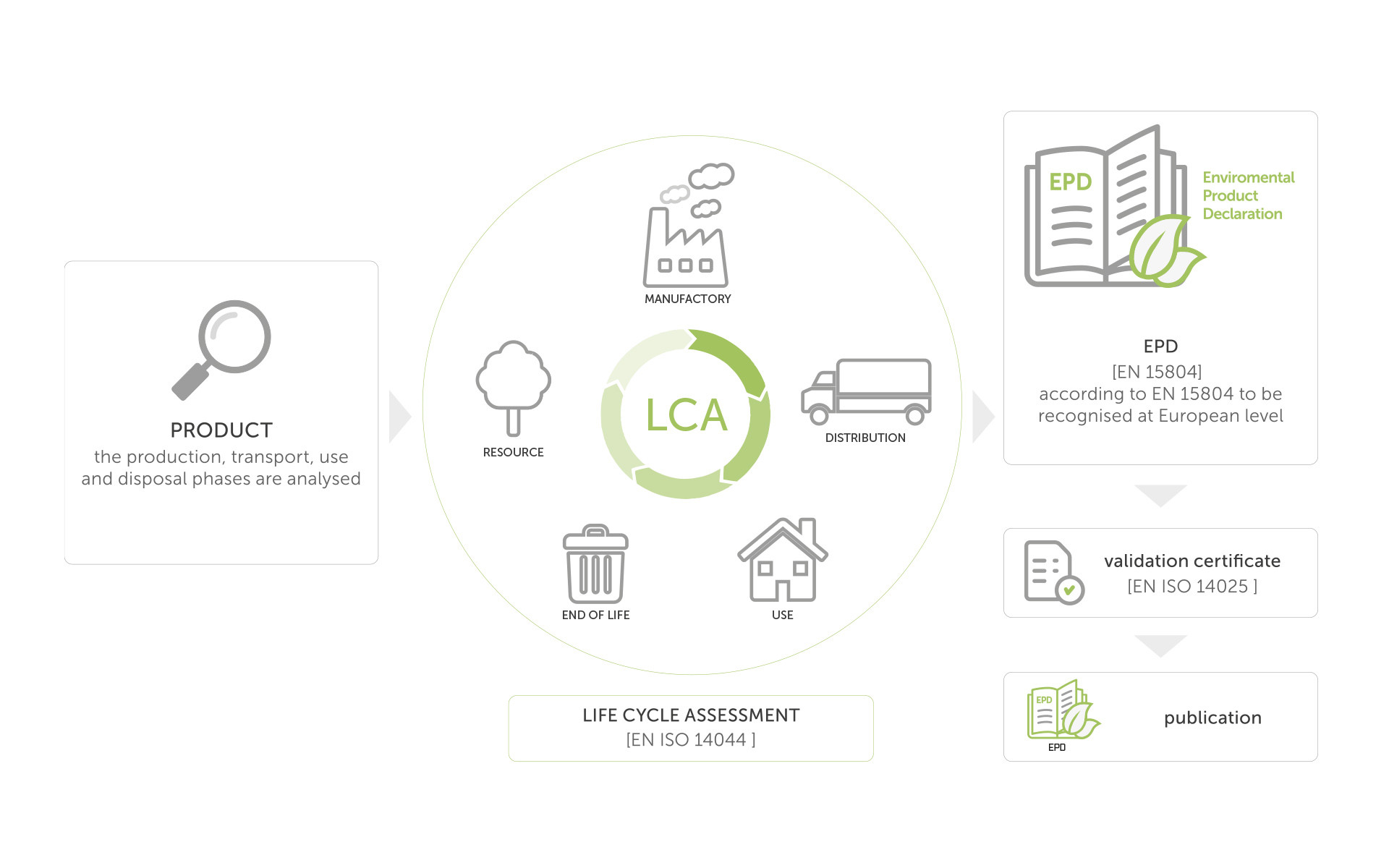

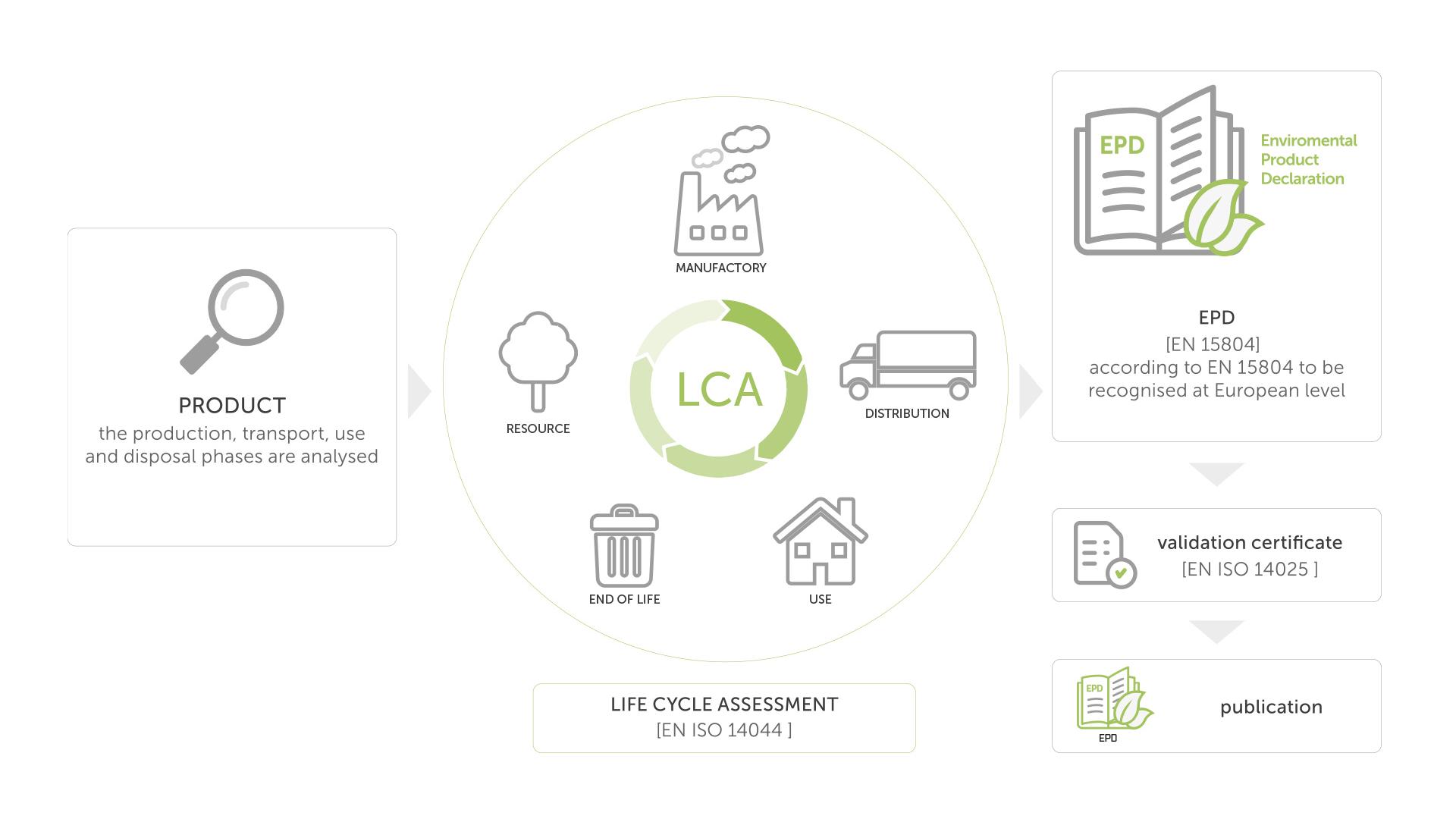

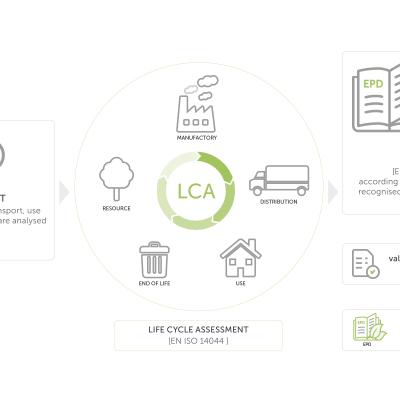

Rothoblaas hat die Produktionskette genauestens analysiert und einen Weg eingeschlagen, um die Lebenszyklusanalyse (LCA) des Produkts bis zum Erhalt von zertifizierten EPDs festzulegen. Auf diese Weise haben wir die von unabhängigen Drittstellen herausgegebenen Environmental Product Declarations der Schalldämmprofile erhalten und offengelegt. Dank dieser Entscheidung für Transparenz sind/werden die EPD:

• über den gesamten Lebenszyklus (LCA) geprüft;

• kompatibel mit BIM- und LCA-Software,

• verwendbar in den offiziellen Umweltberechnungen.

Auf diese Weise ist eine Planung mit verlässlichen Daten möglich, ohne sich auf theoretische Schätzungen stützen zu müssen. So kann die tatsächliche Umweltauswirkung der Komponente direkt im Ausführungsprojekt nachgewiesen und bei Bedarf durch die Wahl anderer Komponenten ausgeglichen werden.

CE-Kennzeichnung: einzigartig in der Schalldämmlandschaft

Die Schalldämmbänder XYLOFON sind die einzigen auf dem Markt mit einer CE-Kennzeichnung, die sowohl für die Schalldämm- als auch für die baulichen Leistungen gilt. Der Planer kann somit das Schalldämmband in die statische Berechnung einbeziehen und zusätzliche Überprüfungen der mechanischen Anforderungen des Produkts vermeiden.

Wir haben Folgendes getestet:

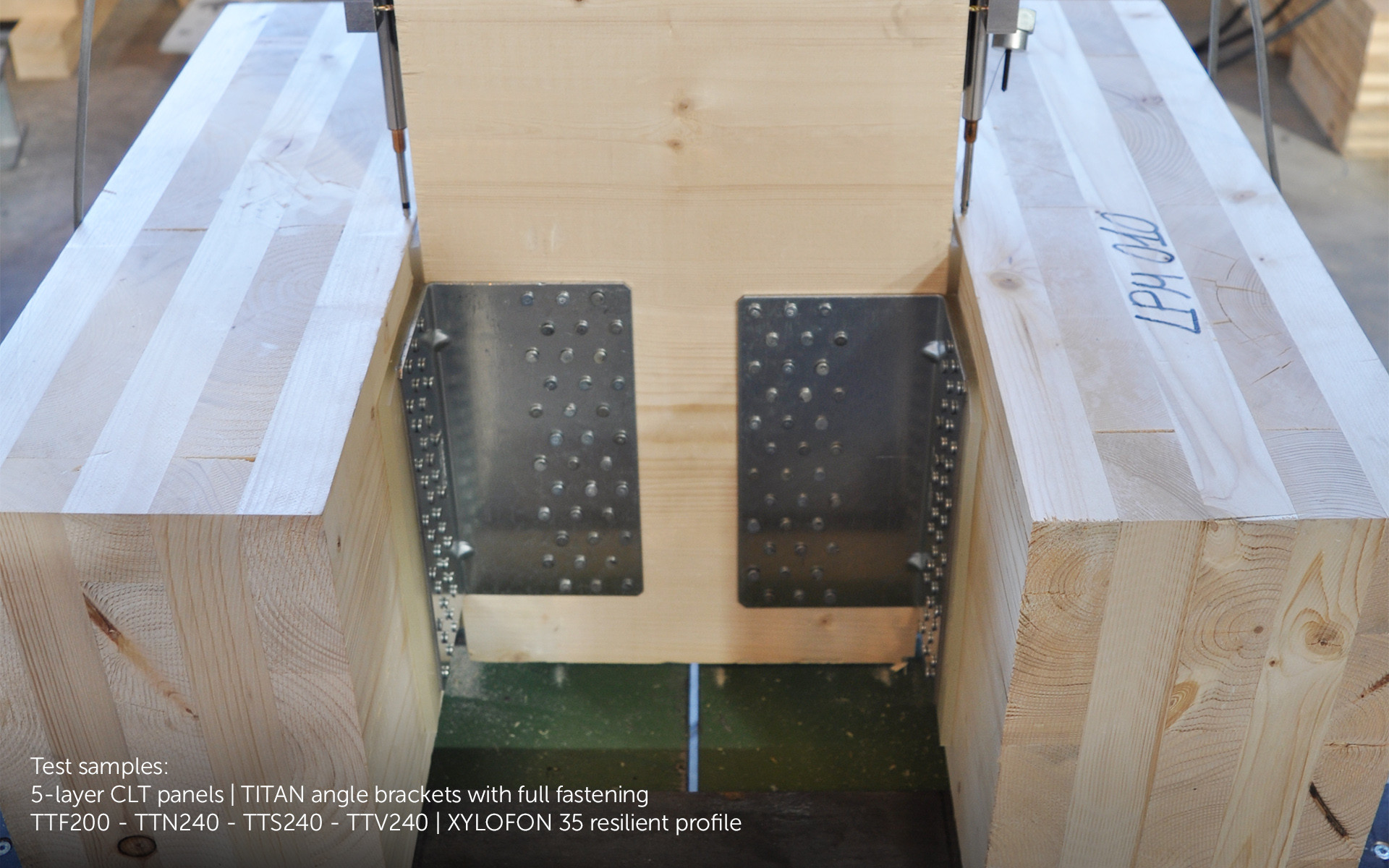

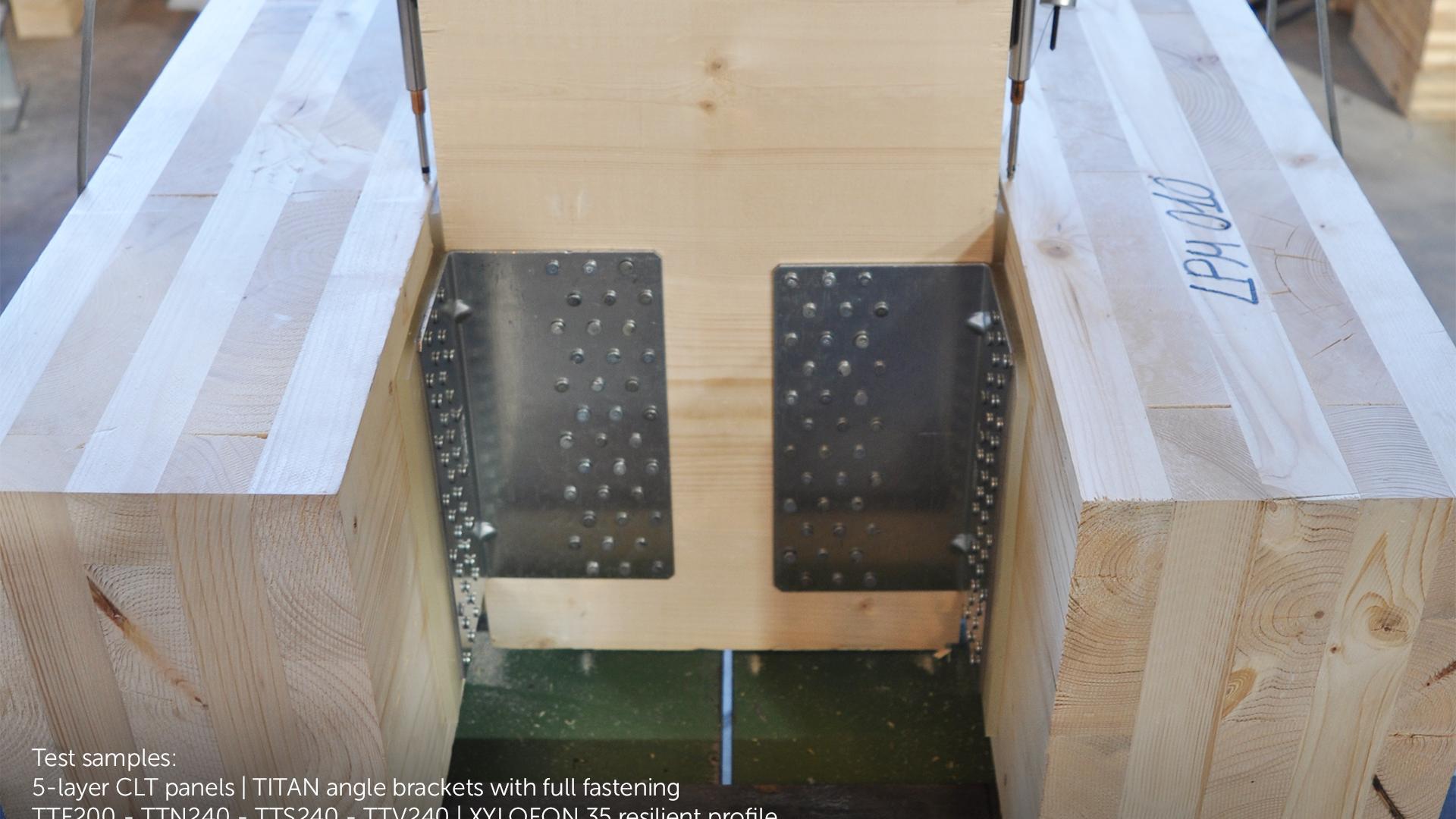

• die Schubsteifigkeit mit Schrauben und Platten,

• den Einfluss des Profils auf die dynamische Reibung,

• die Restverformung in Gegenwart von konstruktiven Verbindungen,

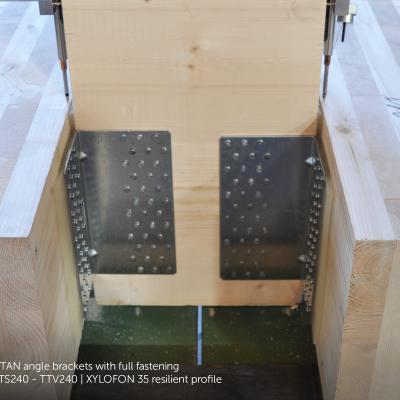

• die Kompatibilität mit Winkelverbindersystemen wie TITAN.

Aus diesem langen und komplexen Versuchsweg entstand die erste ETA, welche die CE-Kennzeichnung für Schalldämmbänder ermöglichte. Bis heute sind die Rothoblaas-Profile XYLOFON und PIANO die einzigen weltweit, die diese wichtige europäische Zertifizierung besitzen.

All diese Informationen sind in vollständigen technischen Handbüchern zusammengetragen – mit im Labor validierten und für die Aufnahme in die statischen Berechnungen vorbereiteten Daten. Dies beseitigt Unsicherheiten und erleichtert das Projektmanagement.

Integrierte Planung: eine Lösung, viele gelöste Probleme

Planer wissen, wie schwierig es ist, akustische, mechanische, regulatorische wie auch energie- und umwelttechnische Anforderungen miteinander in Einklang zu bringen. Vor allem in den Bauteilanschlüssen, bei denen sich mehrere Materialien und Funktionen überschneiden. Deshalb besitzt jedes Profil aus dem Schalldämmsortiment von Rothoblaas eine Art technischen Ausweis mit den folgenden Angaben:

• Schalldämmwerte (dLw, Rw, L’nT),

• geprüfte statische Daten (Steifigkeit, Reibung, Belastung),

• Feuerwiderstand-Zertifizierungen

• CE-Kennzeichnung,

• offizielle EPDs.

Einstellungen oder Tests auf der Baustelle sind nicht erforderlich. Alles wurde bereits überprüft.

Schalldämmung ist notwendig und muss von Grund auf verstanden werden. Jedoch muss man kein Akustikingenieur oder fachübergreifender Experte sein, um alle Bereiche zu verwalten, die in die Planung von Lösungen zur Kontrolle der Schall- oder Klangausbreitung involviert sind. Das Ziel von Rothoblaas ist es, geprüfte, verifizierte und gebrauchsfertige Daten bereitzustellen, um eine bewusste Entscheidung zu ermöglichen, die alle technischen – nicht nur die akustischen – Anforderungen erfüllt.

Akustik ist nicht auf das Produkt beschränkt: Sie betrifft den gesamten Planungsansatz. Es handelt sich um eine Disziplin, die Aufmerksamkeit in Bezug auf Aufbau, Verbindungen und Schwingungsübertragung erfordert – auch im Verhältnis zu statischen Belastungen und Feuer.

Die Aufgabe der Planung ist somit das effektive Management akustischer Lösungen und ihre einfache Integration in das Gebäudesystem.

Wer mehr über die Daten, Schwingungskurven und Frequenzdiagramme sowie das dynamische und statische Verhalten erfahren möchte, hat hier Zugriff auf über 250 Seiten Testberichte:
https://www.rothoblaas.de/blog/acustica-fuoco-e-statica
